안전한 장비를 구성하는 이상적인 방법

모듈식 생산을 위한 안전 솔루션으로 자유로운 설계 가능

분산형 안전 솔루션

최선의 솔루션: 분산형 안전 기술

분산형 안전 시스템은 인명 보호 장치를 위험 지점 가까이에 배치합니다.

이더넷 기반 안전 I/O 모듈은 기계 모듈에서 직접 인명 보호를 보장합니다. 이를 통해 설계자는 주기 시간을 단축하고 독립형 테스트를 통해 확장이 더 쉽고 더 빠르게 작동 가능한 자동 장치로 기계를 제작할 수 있습니다.

고성능 안전 이더넷 통신은 모든 장치를 연결합니다. 현장에서 안전 로직을 배포함으로써 영향을 받지 않는 애플리케이션은 인접 프로세스의 비상 정지 중에도 생산성을 유지합니다.

분산형 안전 솔루션: 사용 시 이점

가속화된 시운전

안전 애플리케이션은 I/O 모듈의 통합 안전 컨트롤러에서 사전 프로그래밍되고 종합적으로 테스트할 수 있습니다. 또한 이 시운전은 기계가 완전히 공장에 통합되기 전에 제조업체에서 수행할 수 있습니다. 제어 캐비닛을 제거하고 퀵 커넥터를 사용하면 필요한 배선량이 줄어들어 최종 고객의 시운전 시간이 단축됩니다.

단순화된 디자인

중앙 집중식 안전 제어 시스템이 있는 애플리케이션에서 긴 버스 주기 시간과 연결된 메시지로 인해 제어 시스템의 응답 시간이 길어질 수 있습니다. 이는 보호 장비와 위험원 사이에 더 먼 거리를 필요로 합니다. 분산형 안전 제어 시스템은 가능한 가장 짧은 응답 시간을 보장하고 새로운 수준의 설계 자유를 제공합니다.

유연한 기계 확장

중앙 집중식 안전 시스템에서 기계 확장에는 복잡한 배선이나 추가 제어 캐비닛이 필요할 수 있습니다. 분산형 이더넷 기반 안전 기술을 통해 제어 캐비닛 없이 모듈식 개념을 일관되게 구현할 수 있습니다. 모듈식 원리는 기계와 설비의 확장을 상당히 쉽게 만듭니다.

비용 효율적

분산형 패시브 설계된 안전 컨셉은 안전 비용을 크게 줄입 수 있습니다. 패시브 안전은 중요한 상황(또는 비상 상황 시)에서 액추에이터의 전압이 안전하게 차단되도록 합니다. 이를 위해 I/O 그룹은 센서 전압(V1)과 액추에이터 전압(V2) 사이에 일관된 갈바닉 절연을 제공합니다.

웨비나- 분산형 안전 기술로 시운전 시간을 단축하는 방법

예상치 못한 문제가 발생할 경우 시운전이 오래 걸릴 수 있습니다. 기계의 오프라인 안전 테스트로 상황을 완화할 수 있습니다(예: 터크 분산형 안전 기술)

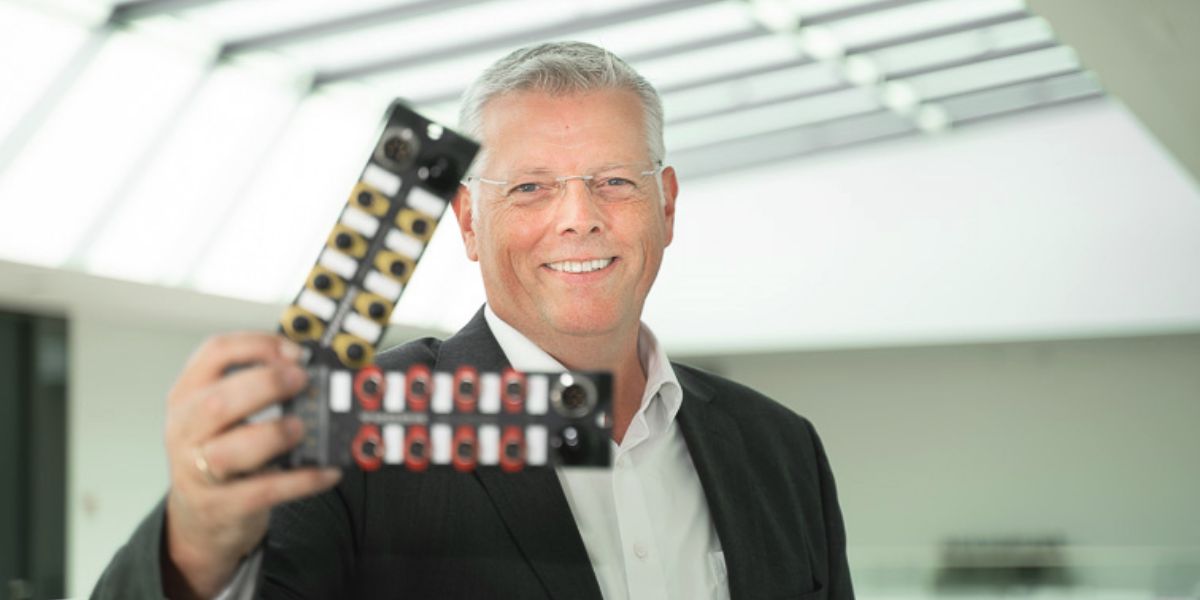

웨비나 "탈중앙화 기술? 안전하게!" 2020년 11월 12일, 안전 시스템 제품 관리자인 Michael Flesch가 IP67의 I/O 및 제어 기술을 사용하여 제어 캐비닛 없이 기계 안전을 유연하고 비용 효율적으로 설정할 수 있는 방법을 보여주었습니다.

분산형 안전의 세 가지 버전

사용자는 각 개별 애플리케이션에 대해 분산형 안전이 현장으로 이전되는 정도를 결정합니다. 예를 들어 아래와 같이 분산형 안전의 세 가지 다른 개념을 구별할 수 있습니다.

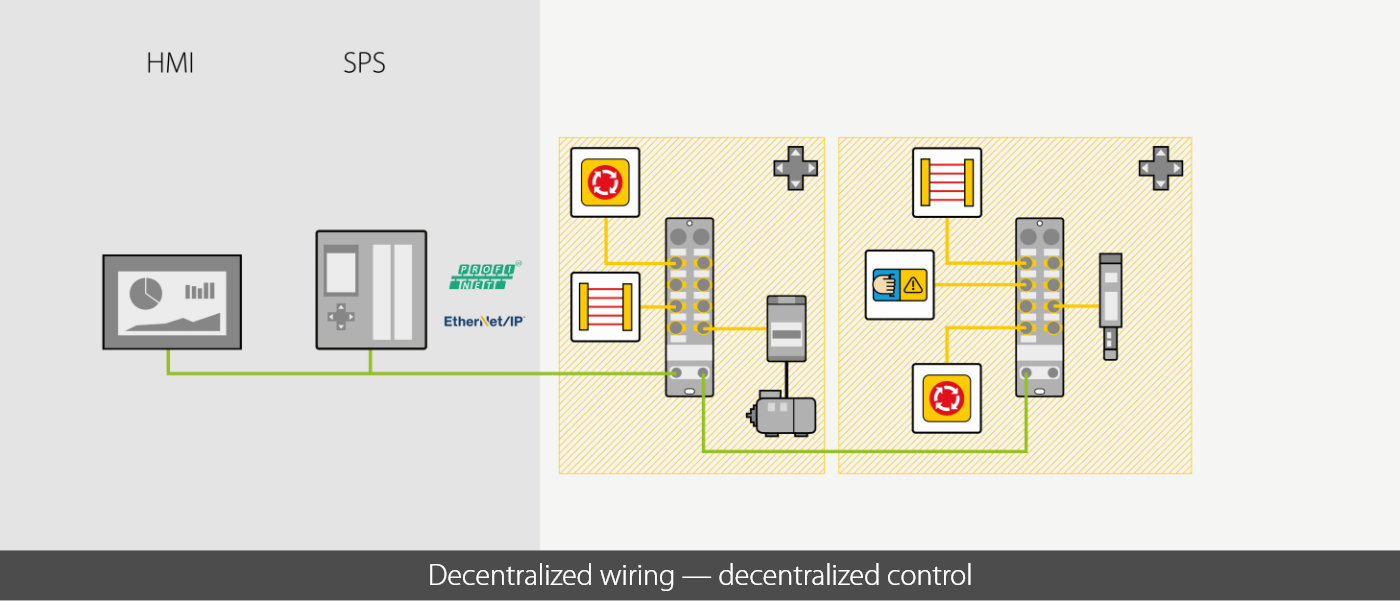

시나리오 1: 분산형 배선 — 분산 제어
안전 I/O 모듈 자체는 테스트 실행 및 라이브 작동 모두에서 애플리케이션의 제어를 가정합니다. 안전 구성 요소 외에도 표준 센서/액추에이터를 IO-Link 포트를 통해 I/O 모듈에 연결할 수 있습니다. 장점: 완전한 독립성, 유연한 확장, 최소한의 기계적 노력 및 독립형 테스트로 시운전 시간 단축

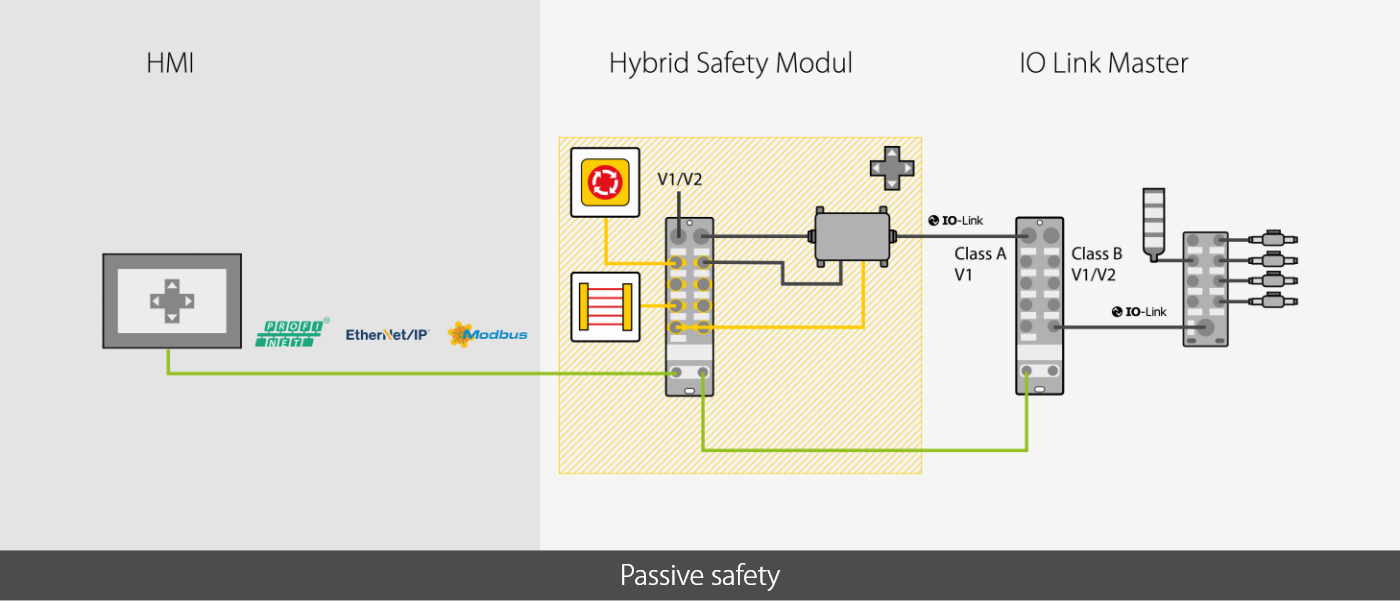

시나리오 2: 패시브 안전
이 시나리오에서 안전 신호는 현장에서 수집되고 안전 이더넷 프로토콜 Profinet 또는 CIP Safety를 통해 안전 PLC로 전송됩니다. 장점: 안전 모듈의 내부 컨트롤러에 대한 애플리케이션의 독립 실행형 테스트는 시운전 시간을 단축합니다.

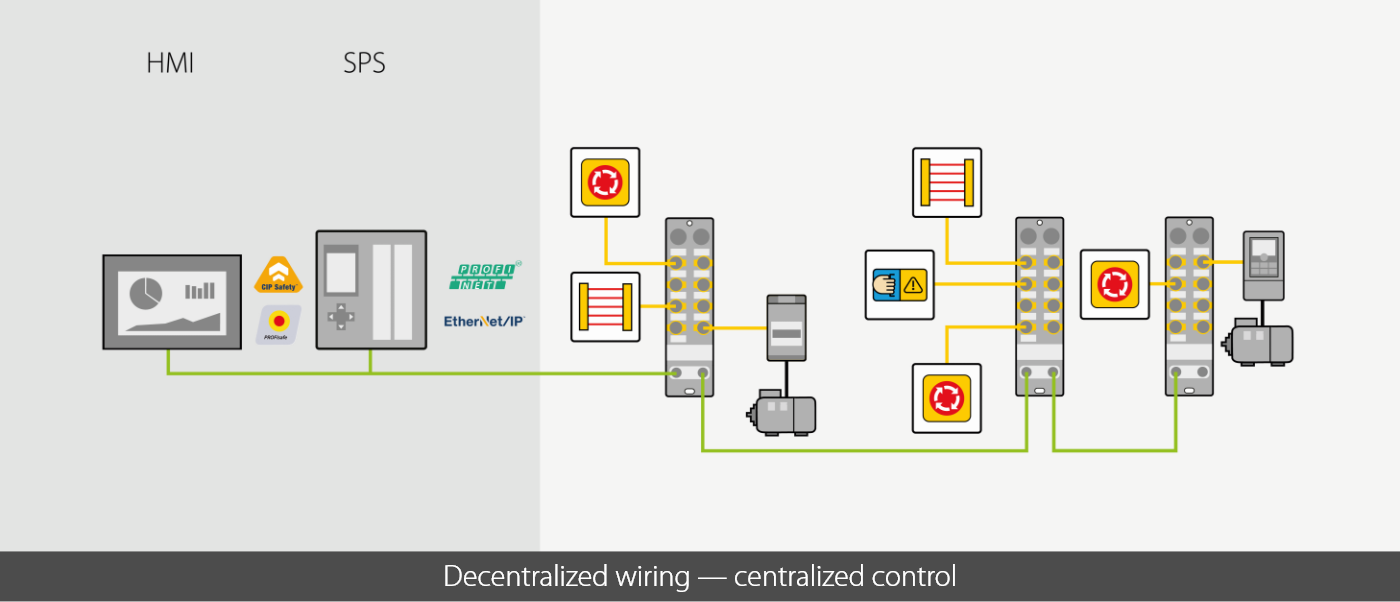

시나리오 3: 분산형 배선 — 중앙 제어
패시브 안전을 갖춘 분산 개념은 액추에이터와 센서 전압 간의 일관된 갈바닉 절연을 기반으로 합니다. 비상 시 센서 시스템이 활성 상태를 유지하는 동안 액추에이터 전압을 안전하게 끌 수 있습니다. 장점: 최소한의 안전 입력으로 비용이 절감되고 비상 정지에도 진단이 가능합니다.

전세계적 사용

하이브리드 및 풀 안전 I/O 모듈은 유럽 시장의 경우 Profinet/Profisafe가 포함된 TBPN 또는 미국 시장의 경우 Ethernet/IP/CIP Safety가 포함된 TBIP로 제공되므로 수출 기계 엔지니어링에 이상적입니다.

복사-붙여넣기를 통한 간편한 안전 구성

터크 세이프티 컨트롤러의 프로그램은 모듈의 USB 스틱에 직접 복사하고 Profisafe와 CIP 세이프티가 있는 장치 간을 포함하여 동일한 작업으로 다른 모듈에 복사할 수 있습니다.

분산형 안전 모듈은 팔레타이징 시스템을 보호합니다

백서: 모듈식 기계의 안전 리스크 평가

연결된 기계 또는 통합 제조 시스템(IMS)의 리스트 평가의 올바른 단계를 수행하십시오. 이 무료 백서는 잠재적인 위험 상황을 식별, 설명 및 줄이는 방법에 대한 실용적인 예를 제공합니다.

분산형 안전 사례

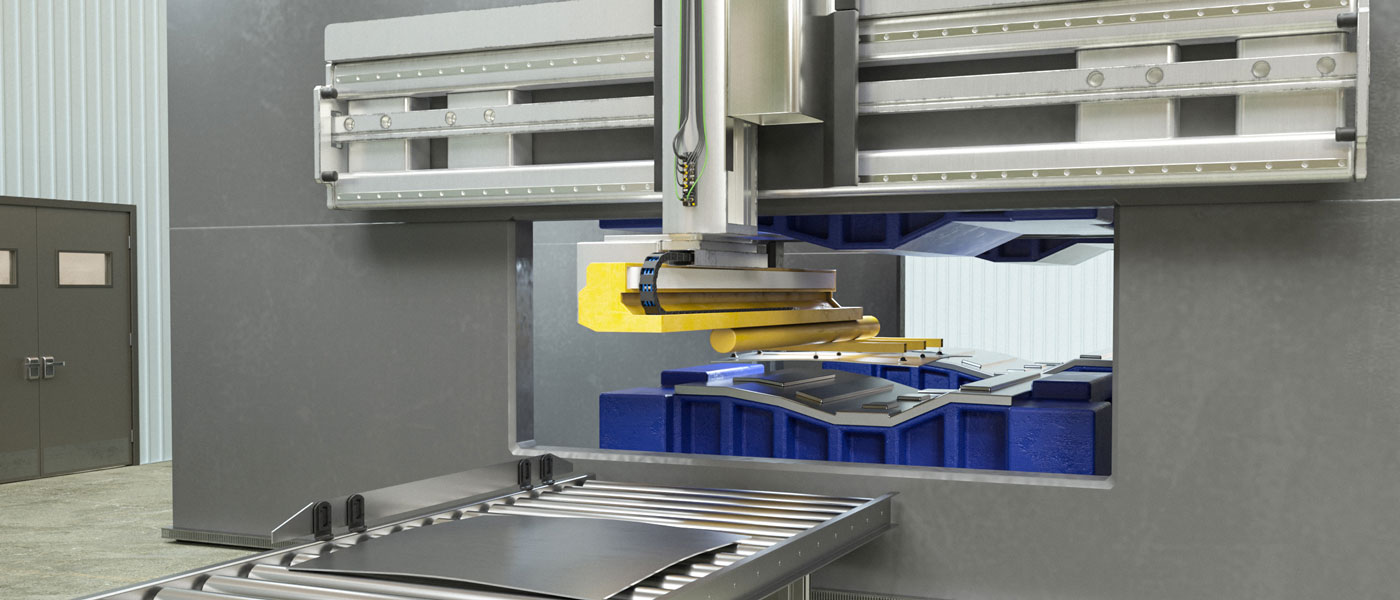

세이프티 트리플

프레스의 그리퍼 도구에 장착된 안전 I/O 모듈은 IO-Link, 안전 및 표준 신호를 처리하여 복잡한 설계를 저장합니다

자세히 보기

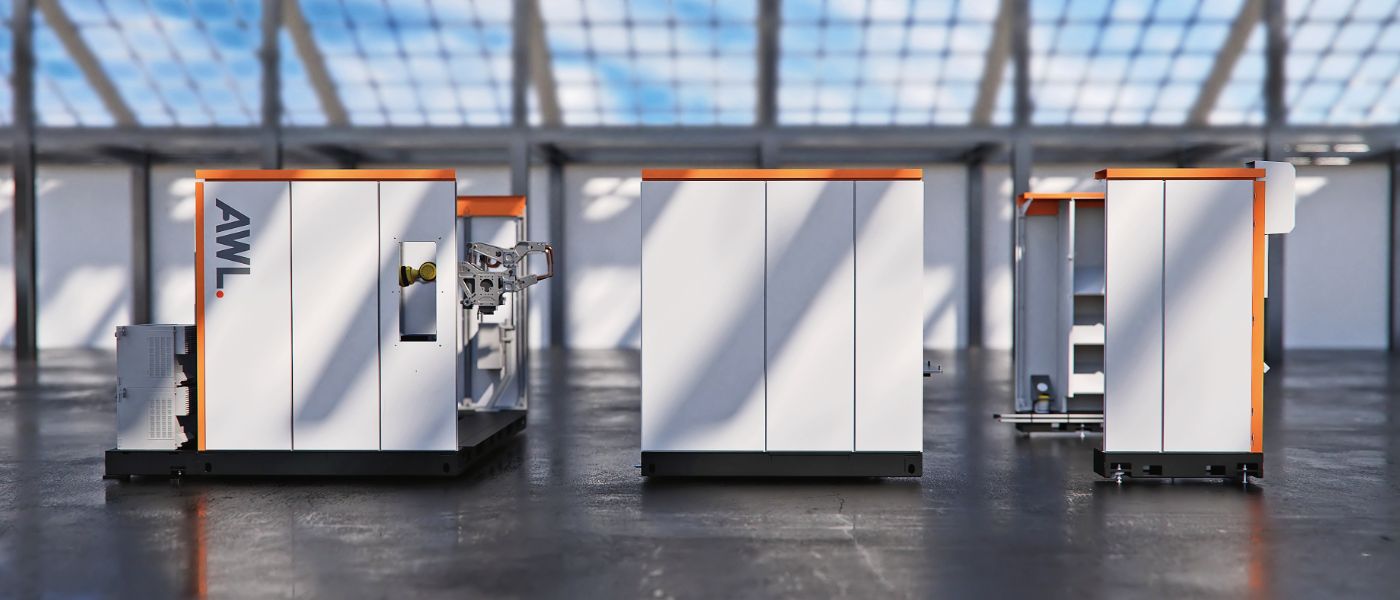

안전하고 빠른 모듈식 생산

자동차 공급업체는 패시브 안전 개념으로 일관되게 기계를 모듈화합니다

자세히 보기

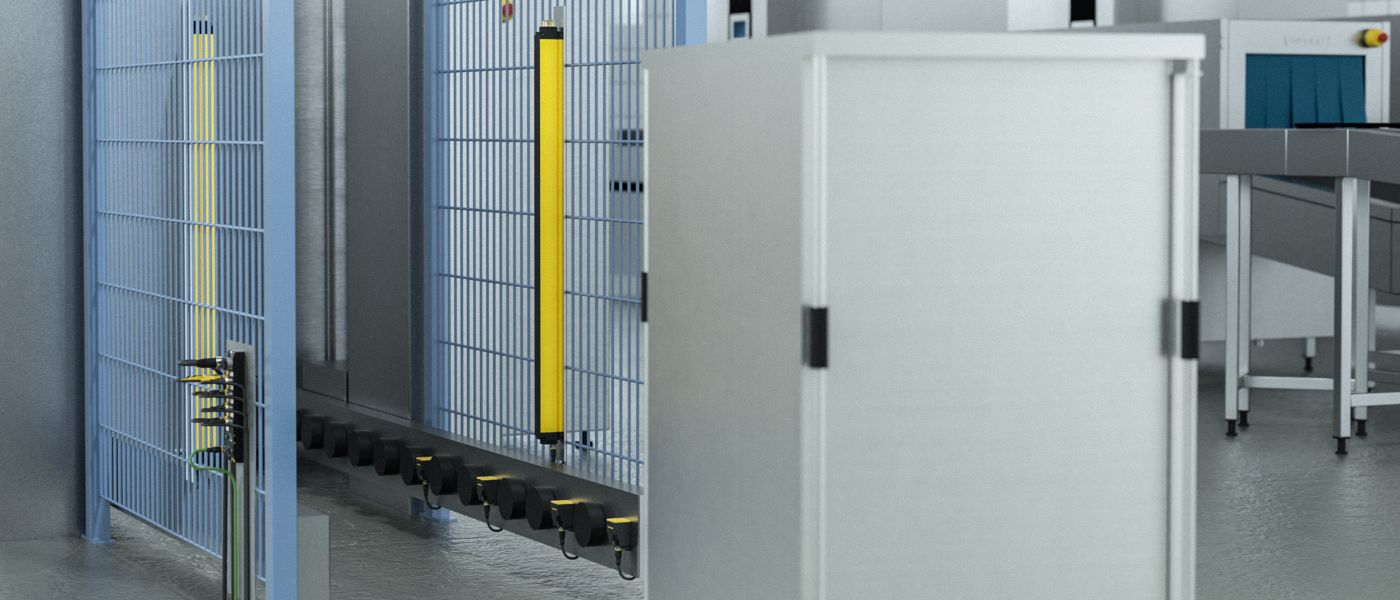

세척 공정 안전 시스템

운송 컨테이너용 세척 시스템에 라이트 커튼 시스템에 대한 분산 액세스를 보장합니다

자세히 보기

분산 안전에 대한 상세 정보

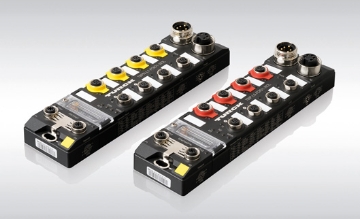

풀 세이프티 및 하이브리드 모듈

터크의 안전 하이브리드 모듈은 안전 입력/출력을 표준 I/O 및 IO-Link 포트와 결합합니다. 이를 통해 신호 요구 사항을 유연하게 매핑할 수 있습니다. 더 많은 안전 신호가 필요한 경우, 풀 세이프티 모듈을 사용할 수 있습니다. 두 가지 버전(풀 세이프티 및 하이브리드 모듈)은 Profinet/Profisafe 또는 Ethernet/IP/CIP Safety에 사용할 수 있습니다.

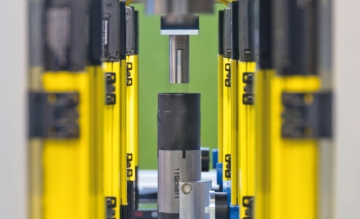

기계 안전 기술

다양한 안전 개념의 장단점, 분산형 안전 솔루션에 대한 기술적 세부 사항, 모든 안전 기술 제품 그룹의 개요 및 터크의 성공적인 안전 기술 적용 사례를 기계 안전 기술 페이지에서 확인하실 수 있습니다.

사람과 기계를 위한 기능 안전

모듈식 기계를 위한 중앙 집중식 또는 분산식 솔루션: 터크의 확장 가능한 안전 포트폴리오는 모든 애플리케이션에서 기계 안전을 위한 맞춤형 솔루션을 가능하게 합니다. 비디오에서 SC10, XS26 안전 컨트롤러 또는 IP67 I/O 모듈로 실현할 수 있는 애플리케이션 이점을 확인하십시오.
