IP67 하이브리드 모듈로 프레스 그리퍼의 안전 신호를 처리합니다
TBPN은 조작기의 진공 그리퍼에서 직접 안전 및 일반 신호 및 IO-Link 신호를 처리합니다

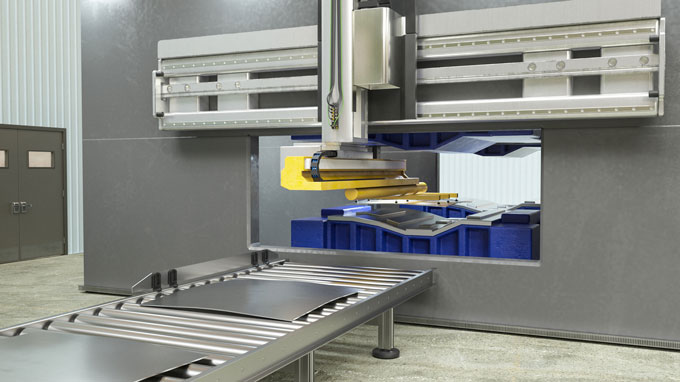

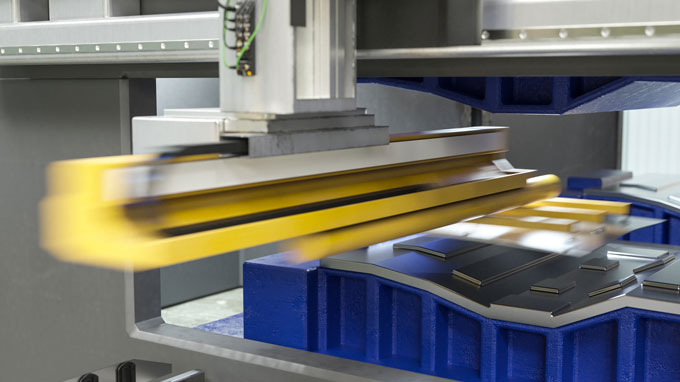

자동차 산업의 차체 형성에 사용되는 프레스에서 가공중인 판금 부품은 진공 그리퍼를 사용하는 조작기에 의해 프레스 안팎으로 자주 이동됩니다. 이를 위해서는 압력 스위치 및 기타 센서를 통해 진공 그리퍼의 압력을 안정적으로 모니터링해야 합니다. 압력이 감지되지 않는 경우 프레스 주변에 있는 사람들이 위험에 처할 수 있기 때문입니다. 또한 판금 부품의 끝 위치를 모니터링하고 비상 시 핸들링 시스템의 드라이브를 안전하게 꺼줘야 합니다. 압축 공기도 일반 I/O를 통해 모니터링됩니다.
사용 시 이점
- 독립형 툴 테스트 및 간단한 배선으로 더 빠르고 안전한 시운전
- IO-Link를 통해 Profinet에서 장치를 간단히 통합하여 프로그래밍 노력 감소
- 단일 I/O 장치만 사용하여 비용 절감
- 독립적 툴 작동으로 유연성 향상
하나의 I/O 모듈을 통한 세 가지 신호 유형

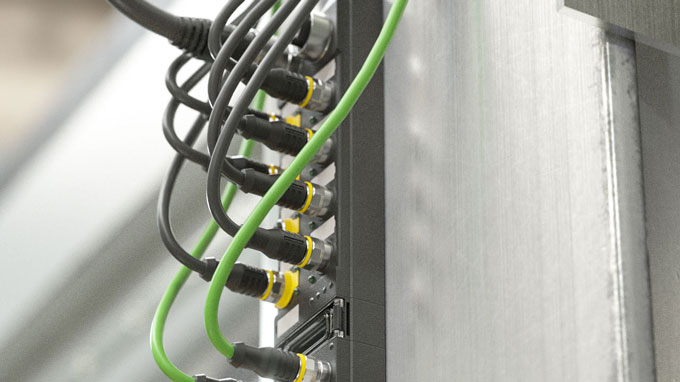

여러 개의 다른 I/O 구성 요소를 통해 모든 신호를 폴링하고 이러한 신호를 컨트롤러 및 안전 컨트롤러로 라우팅하는 대신 터크의 장치 하나를 사용하여 이 작업을 처리할 수 있습니다. 이 제품은 통합 안전 컨트롤러가 포함된 TBIP 하이브리드 안전 I/O 모듈입니다. 안전 I/O 중 2개는 비상 정지 및 압력 센서를 모니터링하는 데 사용되며 해당 신호는 상위 수준의 안전 PLC로 전달됩니다. 비안전 입력은 스트로크와 Z축을 모니터링하는 데 사용됩니다. 압력 스위치는 IO-Link를 통해 연결됩니다.
독립형 테스트를 통한 빠른 시운전
여러 다른 구성 요소를 특징으로 하는 이전 솔루션과의 주요 차이점은 높은 수준의 안전 PLC 없이도 툴 테스트가 가능하다는 점입니다. 모듈의 내부 안전 컨트롤러는 그리퍼의 안전 컨트롤러 역할을 수행합니다. 조작기의 툴이 실시간 작동에 사용되는 경우 중앙 안전 PLC가 안전 기술을 제ㅓㅇ합니다.
간단한 IO-Link 통합
SIDI (Simple IO-Link Device Integraion)으로 IO-Link 구성 요소 통합은 매우 간단합니다. SIDI를 사용하면 IO-Link 장치를 Profinet 장치처럼 쉽게 제어 환경에 통합할 수 있습니다.
