Fluid+ 센서

5가지 유형, 4가지 매개변수, 하나의 작동 개념 – Fluid+ 시리즈

자세히 보기

압력, 온도, 유량 및 수위를 위한 최고의 유체 센서 제품군 - Fluid+ 시리즈

다른 어떤 자동화 제조업체도 단일 소스의 센서 제품군으로 유량, 압력, 온도 및 레벨의 4가지 측정 변수를 모두 감지하는 유체 센서 기술을 갖고 있지 않습니다.

고객의 요구 사항과 애플리케이션에만 전념하는 이전 제품에서 자유로운 센서 세대입니다.

그 결과 모든 유형의 장치에 걸쳐 직관적인 작동 개념이 구현되어 그 어느 때보다 쉽게 시운전 및 취급이 가능합니다. 기계식 버튼이 없기 때문에 보호 등급이 IP69K인 매우 견고한 하우징을 설계할 수 있었습니다. 모듈식 프로세스 연결을 통해 짧은 배송 시간 내에 프론트엔드, 센서 장치 및 백엔드를 고객별로 조합할 수 있습니다. 센서는 센서 제품군의 잠재력을 최대한 활용하기 위해 IO-Link를 통해 상태 모니터링 또는 센서-클라우드 솔루션에 대한 추가 정보를 제공합니다.

Fluid+ – 차세대 센서 제품군

하나의 기계, 4개의 측정 변수, 완전한 유연성!

FS+  유량 센서

  • 통합 온도 측정으로 간단한 애플리케이션에서 추가로 센서가 필요하지 않습니다
  • 유량 변동의 경우에도 안정적인 시운전을 위한 델타 유량 모니터링 기능
  • 신속한 시운전을 위한 퀵-티치

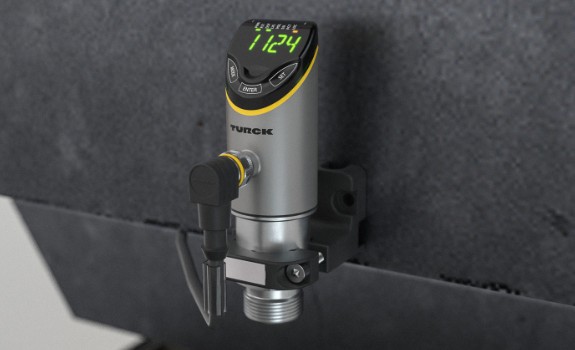

TS+ 온도 센서

  • 센서가 통합된 소형 장치 또는 센서 장치가 부착된 원격 장치
  • 열전대 프로브와 호환 가능
  • 프로브 유형 TC 또는 Pt의 자동 감지

PS+ 압력 센서

  • 2색 디스플레이 기능으로 색상을 빨간색으로 변경하여 설정값 초과 시 표시
  • 하나의 센서로 차압 측정 가능
  • 공칭 압력의 최대 7배 과압 저항용 세라믹 측정 셀 또는 완전 용접된 금속 측정 셀 장치

LRS+ 및 LUS+ 레벨 센서

  • 최대 1.3 미터 측정 거리의 소형 탱크용 LUS+ 초음파 센서
  • 까다로운 애플리케이션 및 최대 10 미터 측정 거리용 대형 선박용 LRS+ 레이더 센서
  • 레이더 모니터는 그리드 또는 기타 측정 장애물에 의한 간섭 신호의 간단한 억제를 위해 실시간으로 레이더 반사를 시각화합니다

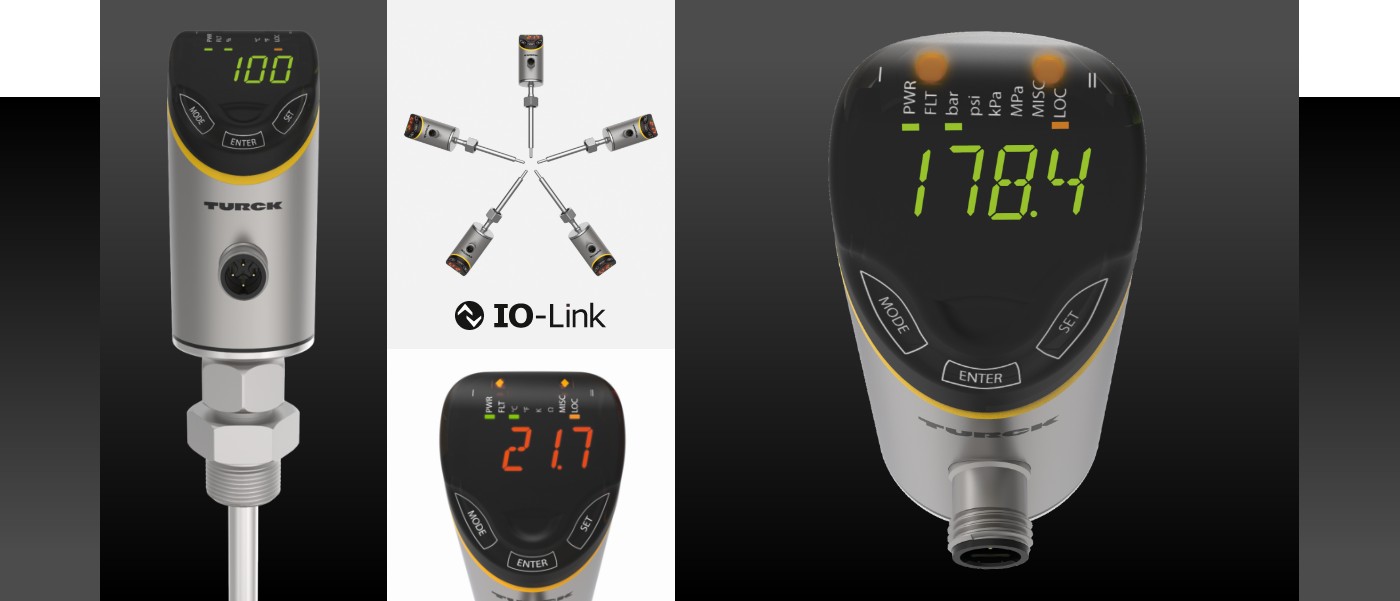

5개의 센서 - 하나의 작동 개념

Fluid+ 센서 플랫폼의 철학은 다음과 같습니다. 균일하게 설계할 수 있는 모든 것이 균일하게 구현됩니다. 이는 5개의 센서 각각을 비교 가능한 개별 장치보다 더 우수하게 만드는 독특하고 혁신적인 솔루션을 위한 리소스를 생성합니다. iF 디자인 어워드 심사위원도 이 의견을 공유했습니다.

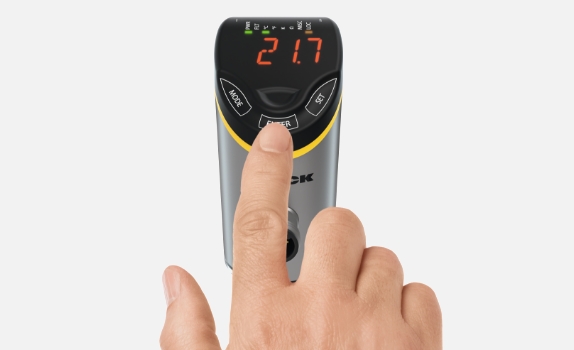

정전식 터치 작동

정전식 터치 작동

정전식 제어 키는 최신 장치 그 이상입니다. 기계식 버튼이 없어 최대 IP69K의 보호 등급이 가능합니다. 장기간 영구적인 사용이 가능합니다. 또한 터치 제어 기능을 통해 밀어서 장치 잠금/잠금 해제와 같은 제스처를 사용하여 쉽게 제어할 수 있습니다.

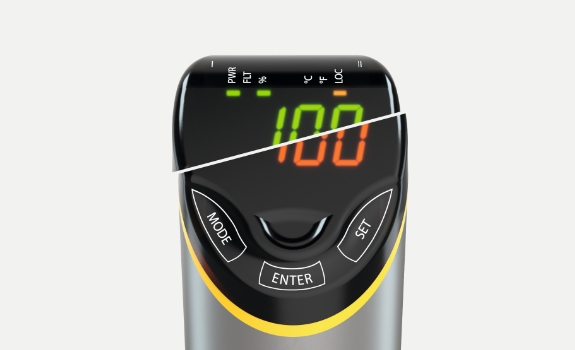

2색 디스플레이

2색 디스플레이

2색 14세그먼트 디스플레이는 빨간색으로 변경되어 임계값을 명확하게 보여줍니다. 이를 통해 교육을 받지 않은 직원도 측정된 값이 통제 불능 상태가 되었을 때 즉시 확인할 수 있습니다.

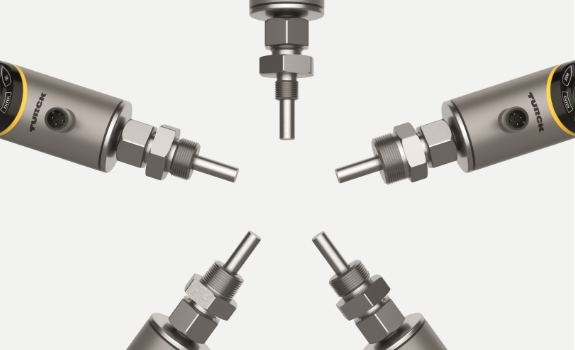

모듈식 프로세스 연결

모듈식 프로세스 연결

측정 원리가 다른 프로세스 연결과 센서 장치를 생산 시 유연하게 결합할 수 있습니다. 이렇게 하면 드문 조합의 경우에도 배송 시간이 단축됩니다. 모듈식 설계 원리는 또한 이중 프로세스 연결이 있는 고유한 차압 센서를 위한 길을 열어줍니다.

특별한 기능

특별한 기능

제품군의 균일성 외에도 각 센서 유형은 사용 및 시운전을 가능한 한 간단하게 만드는 고유한 특성을 가지고 있습니다. 예를 들어, FS+의 델타 유량 모니터링은 유량 기준 값의 공정 안전 티칭을 용이하게 합니다.

수상 경력에 빛나는 시리즈

수상 경력에 빛나는 시리즈

PS+의 설계 및 작동 개념은 2019년 IF Design Award의 전문가 심사위원단에게 깊은 인상을 남겼습니다. 2019년 말 SPS 무역 박람회 방문객들은 FS+를 무역 저널 elektro AUTOMATION의 Automation Award에서 표준 구성 요소 및 센서 기술 부문 1위에 선정했습니다. 센서 및 측정 기술 카테고리에서 FS+는 또한 무역 잡지 Computer und Automation의 많은 독자들의 투표로 2위에 올랐습니다.

독특한 시리즈 DNA

Fluid+ 시리즈는 가용성이 높고 연결이 간편하며 유연하고 사용하기 쉽습니다.

간단한 시운전

  • 정전식 버튼 및 제스처 제어를 통한 균일한 작동 개념
  • 자동 NPN/PNP 감지
  • 까다로운 애플리케이션에서도 빠르고 안전한 시운전을 위한 레이더 모니터, IODD 구성기, 퀵-티치, 델타 유량 모니터링 및 기타 기능

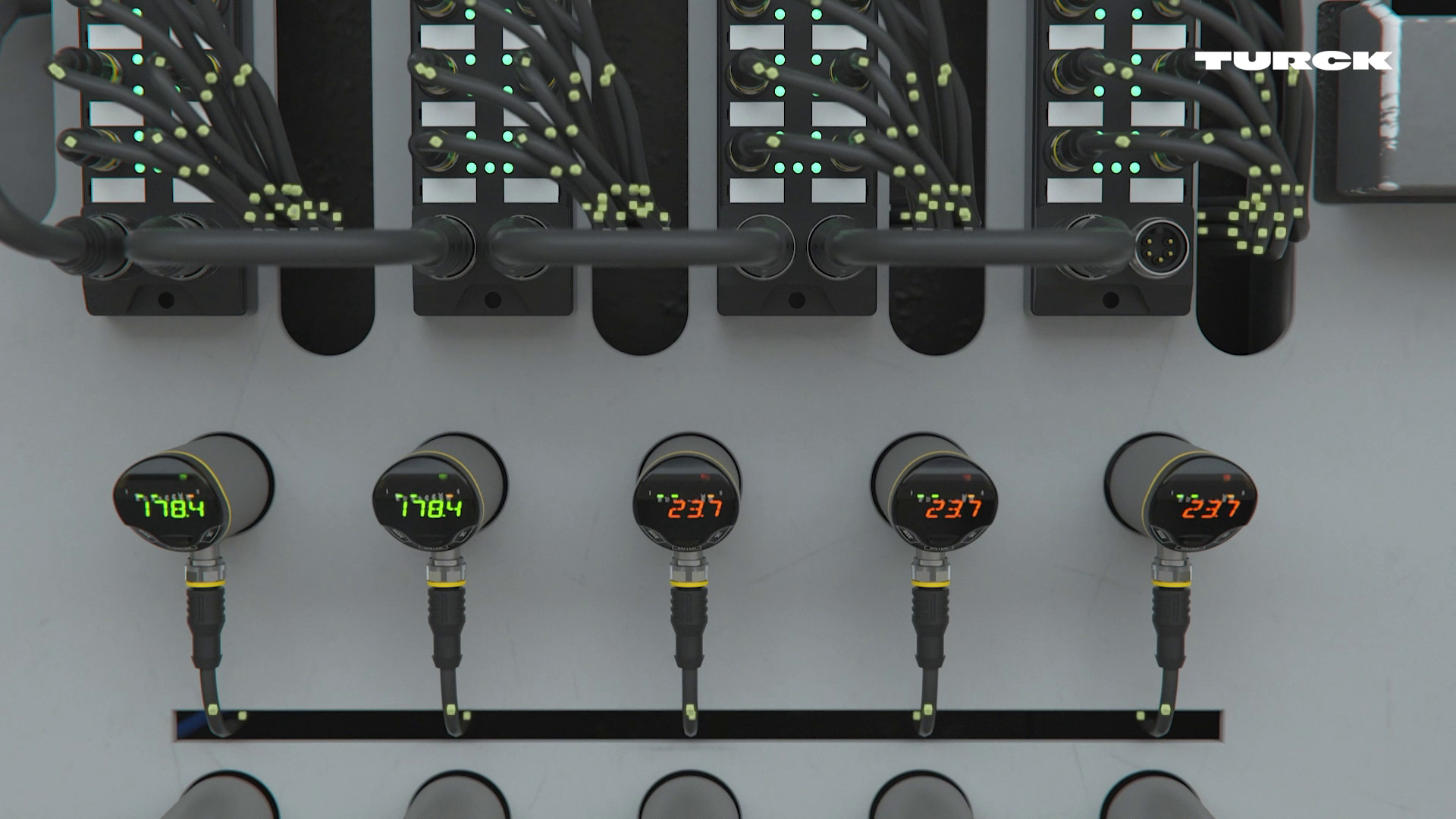

센서에서 클라우드까지

  • 상태 모니터링 또는 예측 유지보수용 추가 데이터 전송을 위한 IO-Link 1.1
  • 터크 클라우드 솔루션의 원활한 통합으로 프로그래밍 없이 센서에서 클라우드까지 연결 가능
  • 스위칭 동작은 일반적으로 열림 또는 닫힘으로 설정할 수 있습니다

최대의 유연성

  • 340도 회전하는 센서 헤드로 프로세스 연결을 조정하지 않고도 최적의 위치 지정 가능
  • Fluid+ 장치로의 원활한 전환을 위해 다른 센서 제조사의 데이터 프로필을 애뮬레이션할 수 있습니다

높은 시스템 가용성

  • IP69K로 인한 최대 견고성 및 기계식 버튼의 불필요
  • 잠금 매커니즘은 센서 조작으로 인한 시스템 다운타임을 방지합니다
  • 사용된 재료는 실외 적용을 위한 UV 방사선 및 염수 분무에 내성이 있습니다

Fluid+ 백서

자동 유체 감지 및 모니터링에 대한 특정 질문에 대한 간결한 답변은 Fluid+ 제품군 백서에서 찾을 수 있습니다.

유량 모니터링에서 저지르는 가장 일반적인 5가지 실수

유량 모니터링에서 저지르는 가장 일반적인 5가지 실수

이 백서는 산업용 유량 모니터링 시스템을 선택하고 설치할 때 흔히 발생하는 오해와 잘못된 판단을 강조합니다. 사용자가 적절한 센서를 선택하고 올바르게 설치 및 시운전할 수 있도록 지원합니다.

Fluid+ 센서 사례

사례 애플리케이션은 사용자가 Fluid+ 센서 제품군의 이점을 명확하고 실용적이며 핵심적인 방식으로 어떻게 활용하는지 보여줍니다.

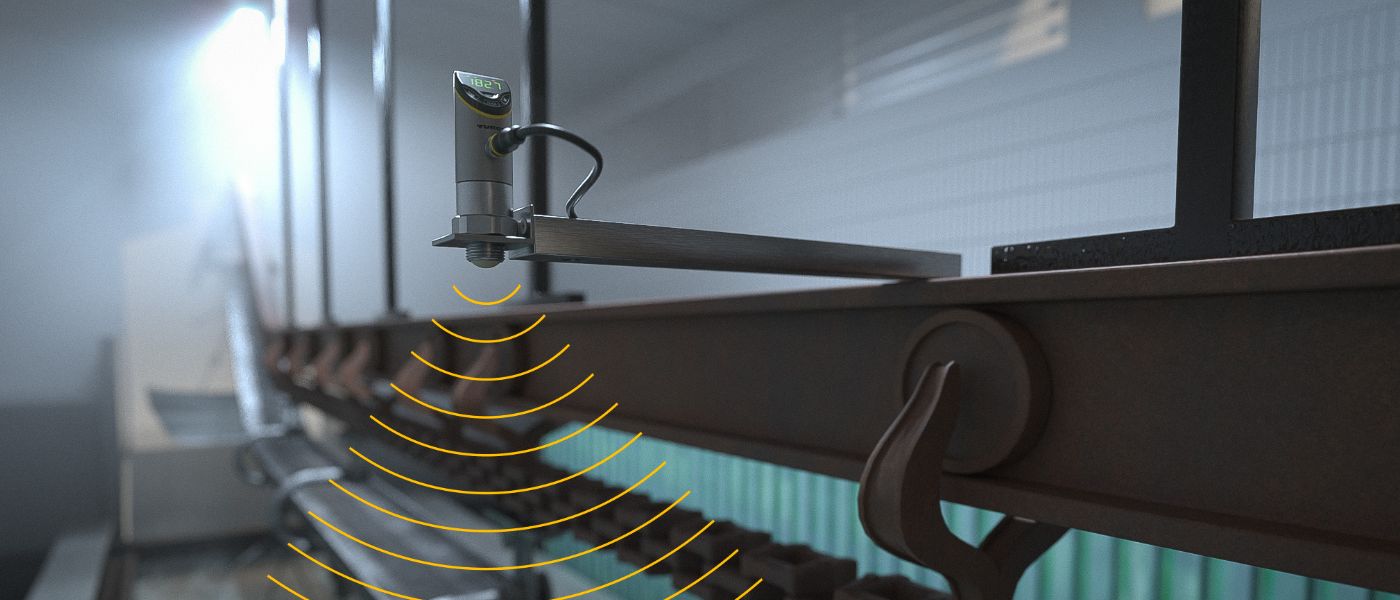

딥 페인팅 플랜트의 레벨 측정

최대 10미터 거리에서 LRS+ 레이더 센서가 음극 침지 수조의 거리와 수준을 측정합니다

자세히 보기

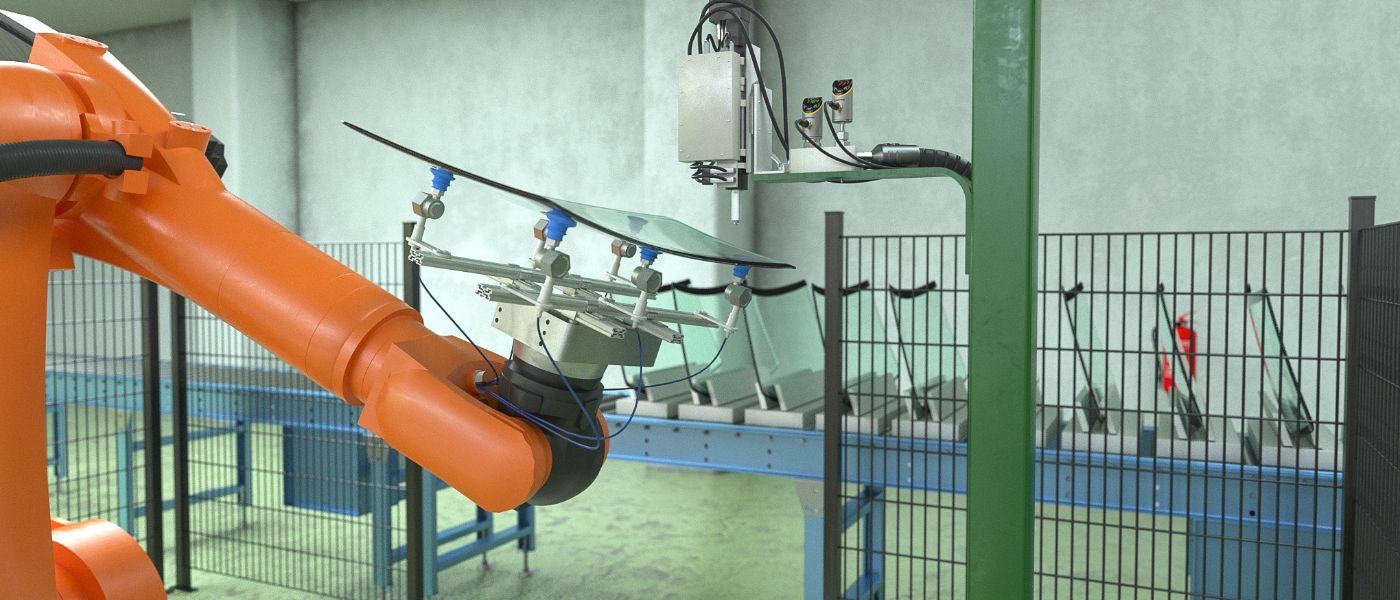

접착 로봇의 품질 보증

IO-Link 호환 PS+ 및 TS+ 압력 및 온도 센서는 접착제의 균일한 흐름 특성을 보장합니다

자세히 보기

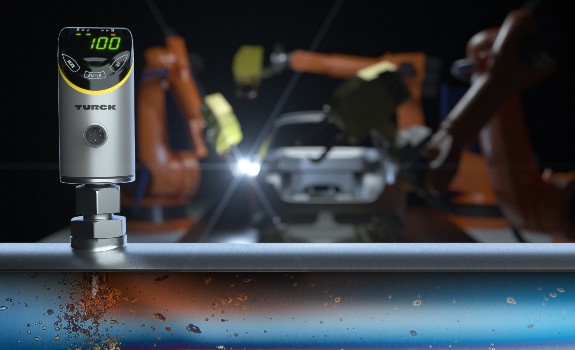

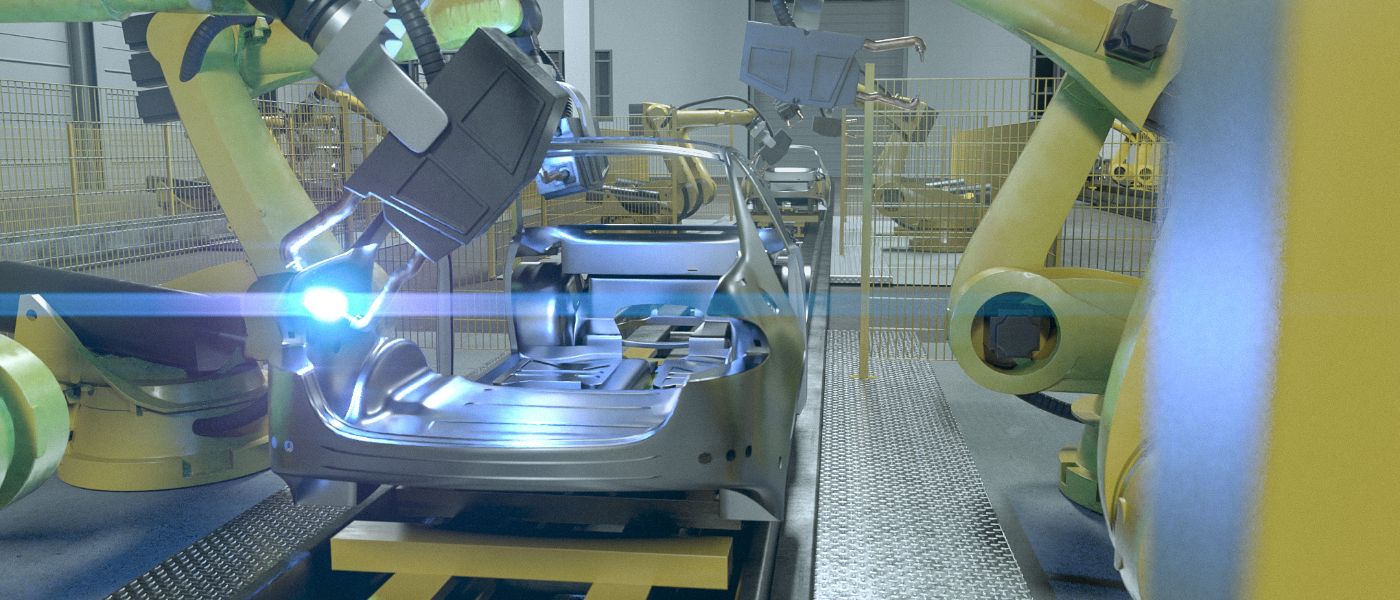

용접 집게의 냉각 회로 모니터링

FS+ 유량 센서는 냉각수의 흐름을 모니터링하고 중요한 온도 변화를 경고합니다

자세히 보기

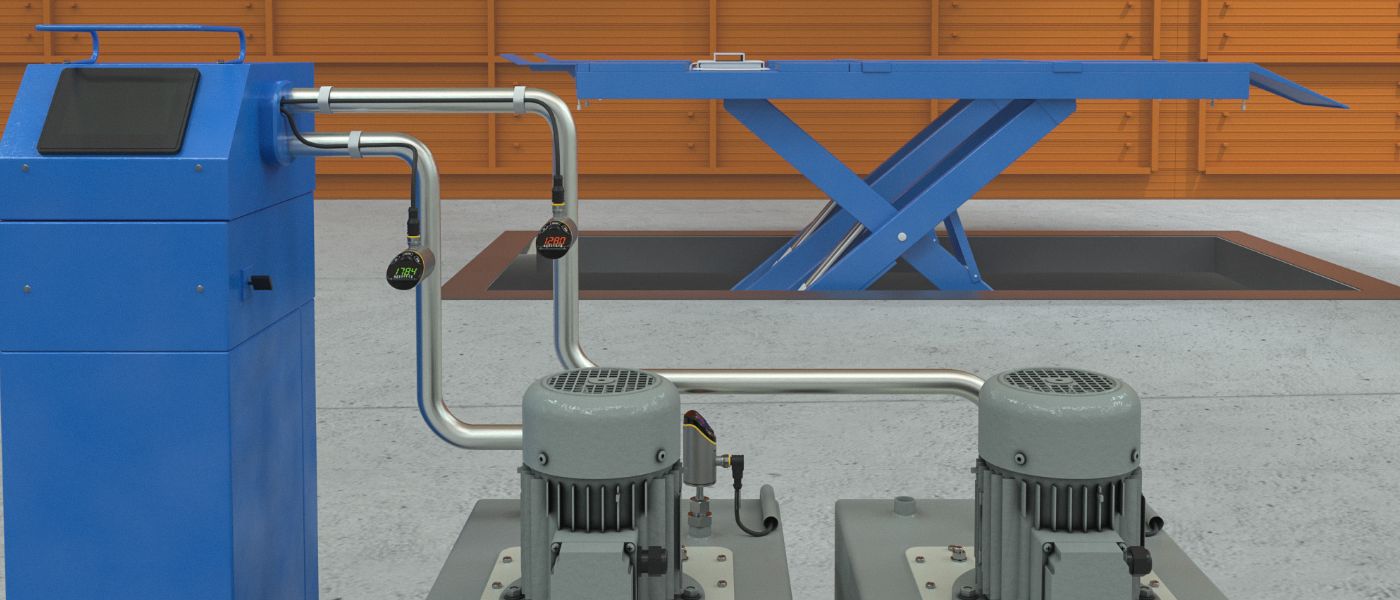

시저 리프트의 공정 압력 측정

PS+ 센서는 유압 실린더의 압력을 안정적으로 확인합니다

자세히 보기

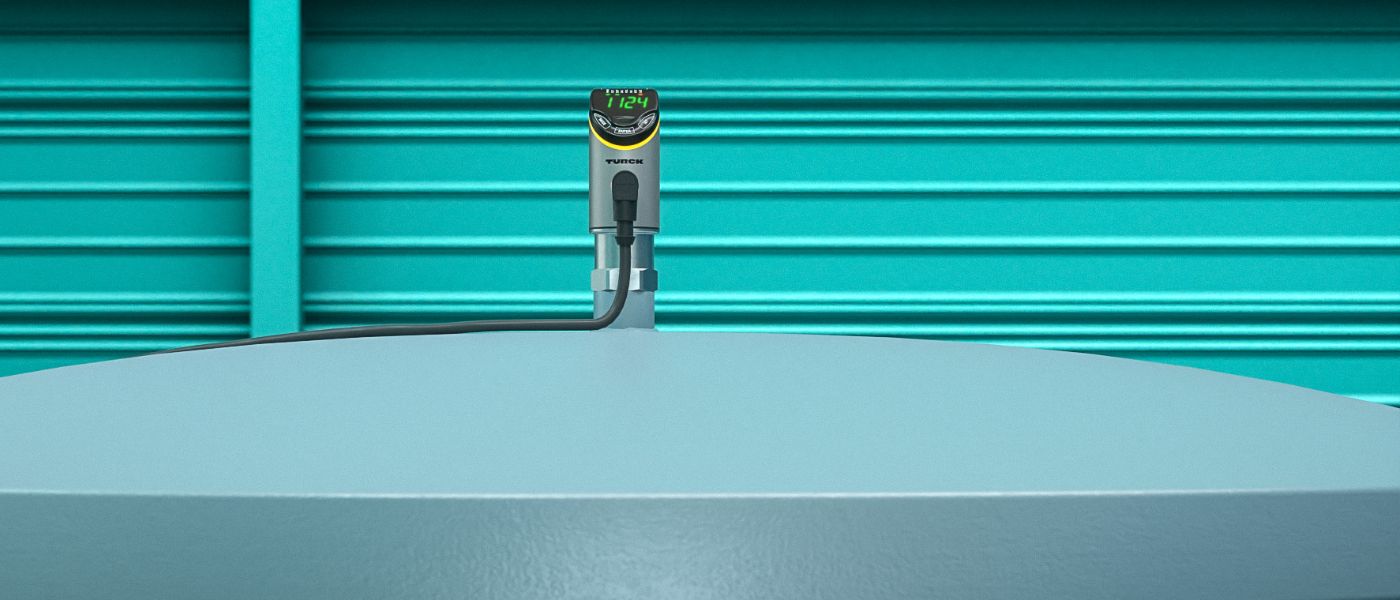

중앙 윤활 시스템의 레벨 점검

LUS+ 초음파 센서는 윤활유 탱크의 레벨을 안정적으로 감지합니다

자세히 보기

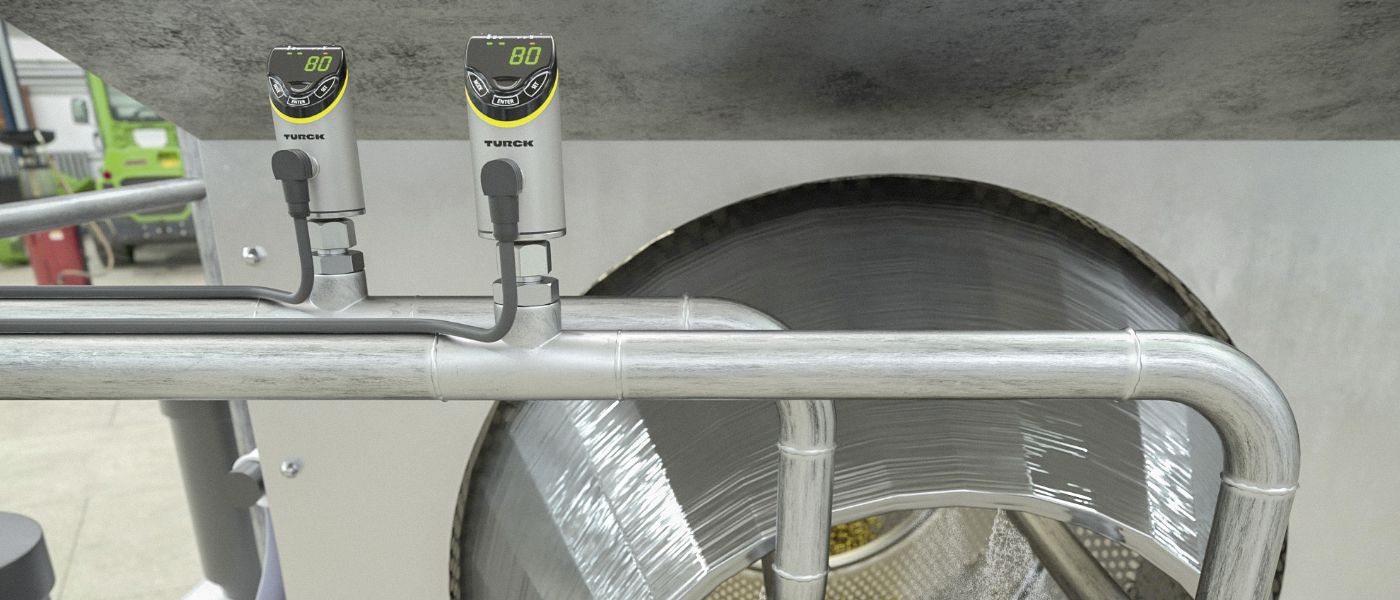

드럼 워셔의 유량 모니터링

IO-Link 지원 유량 센서로 세정제 공급 제어

자세히 보기

시리즈 앨범: 다섯 가지 센서 제품군

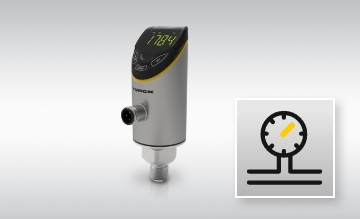

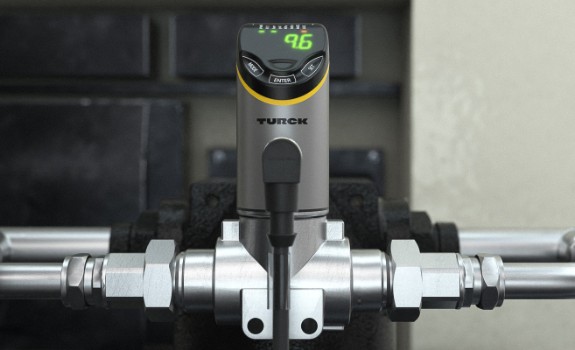

PS+ 압력 센서

PS+ 시리즈는 최대 600bar의 압력 범위용으로 설계되었으며 입증된 세라믹 측정 셀(PS310) 및 금속 측정 셀(PS510)을 사용할 수 있습니다. 이중 프로세스 연결이 있는 차압 변형을 사용하면 하나의 장치로 압력 차이를 더 쉽게 기록할 수 있습니다.

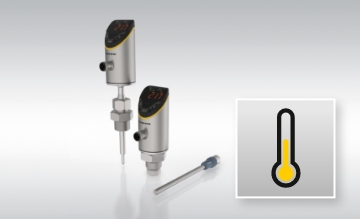

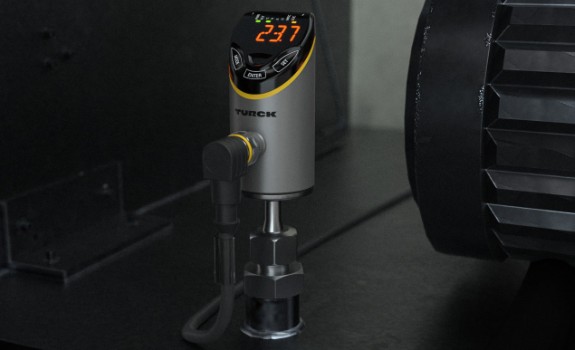

TS+ 온도 센서

TS+ 센서는 통합 온도 센서가 있는 TS700 소형 장치 또는 저항 온도계 또는 열전대 연결을 위한 별도의 평가 및 디스플레이 장치가 있는 TS720으로 제공됩니다. 센서는 어떤 유형의 온도 센서가 연결되어 있는지 자동으로 감지합니다.

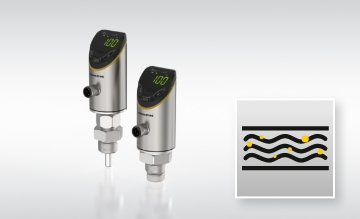

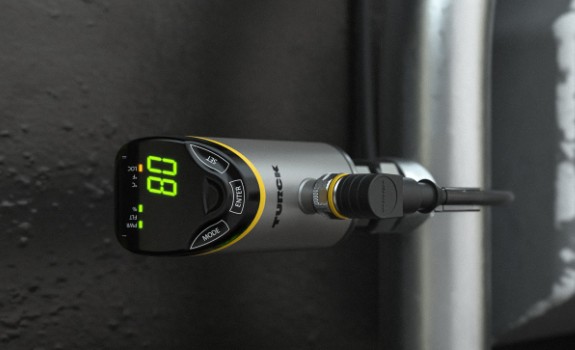

FS+ 유량 센서

FS+는 퀵-티치 및 델타 유량 모니터링 기능으로 안정적이고 빠른 시운전을 보장합니다. 유량 외에도 매체 온도 값을 출력할 수 있으므로 많은 애플리케이션에서 추가 온도 센서가 필요하지 않습니다.

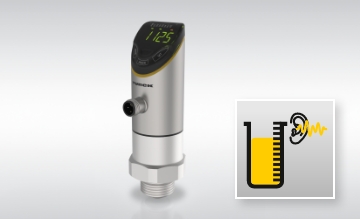

LUS+ 초음파 레벨 센서

LUS+는 최대 0.4 또는 1.3미터 범위의 레벨을 안정적으로 기록합니다. 공정 연결부에서 0.5~5bar의 압력을 견딜 수 있습니다. 측정된 값은 기존 컨테이너 형상에 매개변수를 할당하여 사용자 친화적인 방식으로 잔류 부피로 표시 및 출력할 수 있습니다.

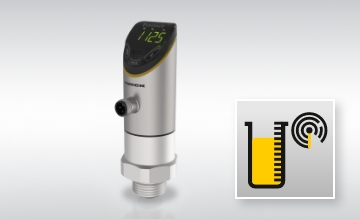

LRS+ 레이더 충진 레벨 센서

LRS+ 시리즈는 0.35~10미터 범위의 레벨을 측정하도록 개발되었습니다. 광학 또는 초음파 기반 레벨 센서와 달리 LRS+는 먼지, 바람 또는 빛과 같은 간섭 요인에도 불구하고 신뢰할 수 있는 측정값을 제공합니다. 터크 레이더 모니터는 간단히 간섭 신호를 숨기는 데 사용할 수 있습니다.

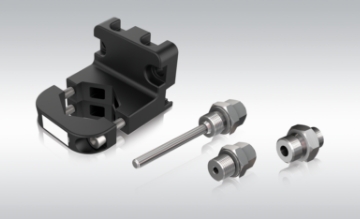

Fluid+ 액세서리

Fluid+ 플랫폼용 액세서리의 포괄적인 범위는 이 장치 제품군이 지속적으로 고려되었음을 보여줍니다. 당사의 제품 데이터베이스에는 각 개별 제품에 맞는 마운팅 브래킷, 보호 튜브, 냉각 섹션, 연결 케이블 등이 포함되어 있습니다.

전문가에게 문의하기

Fluid+ 센서 제품군 또는 특정 장치에 대해 질문이 있는 경우 문의 양식을 사용하십시오. 저희 전문가들이 기꺼이 도와드리겠습니다.

Our Experts

Dr. Bruno Gries (우측하단) TS+ / PS+, Raphael Scholzen (좌측하단) FS+, Markus Bregulla (좌측상단) LUS+, Raphael Penning (우측상단) LRS+
