분산 안전 : 터크의 TBPN 및 TBIP 안전 모듈은 현장에서 자율적으로 안전 기능을 제어합니다

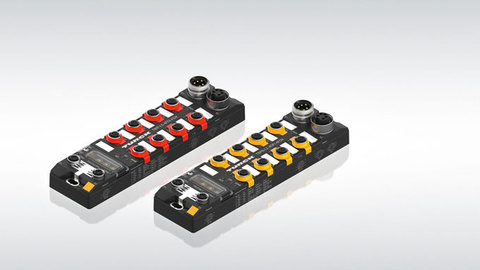

IP67 등급의 이더넷 안전 I/O 모듈

터크의 TBIP 및 TBPN 풀 세이프티 블록 모듈은 현장에서 직접 안전 애플리케이션을 제어하여 모듈형 기계를 단순화합니다

강력한 블록 I/O 모듈 Profisafe용 TBPN 및 CIP Safety용 TBIP는 현장에서 안전 컨트롤러로 직접 안전 입력 및 출력 신호를 제공합니다. 모듈은 현장에서 분산형 안전 컨트롤러로 사용될 수 있습니다. 이 기능은 모듈형 기계 및 중앙 컨트롤러까지의 긴 버스 사이클 시간이 더 긴 안전 거리를 요구하는 어플리케이션에 최적화되었습니다.

사용 시 이점

  • 안전 어플리케이션의 분산 제어로 대형 시스템에서의 짧은 사이클 타임
  • 최소한의 기계적 설치 노력으로 제어 캐비닛 불필요
  • 분산 인텔리전스를 통한 일관된 모듈화
  • 완전히 캡슐화된 충격 및 진동 테스트 모듈로 최대 가용성 확보

터크는 Profisafe 및 CIP Safety용 TBPN 및 TBIP 블록 I/O 모듈로 안전 I/O 구성 요소 포트폴리오를 확장하였습니다. 견고한 IP67 모듈은 현장에서 안전 컨트롤러로 직접 안전 입력 및 출력 신호를 제공합니다. 모듈은 현장에서 분산형 안전 컨트롤러로 사용될 수 있습니다. 이 기능은 모듈형 기계 및 중앙 컨트롤러까지의 긴 버스 사이클 시간이 더 긴 안전 거리를 요구하는 어플리케이션에 최적화되었습니다. 기계 또는 기계 모듈이 중앙 컨트롤러와 통신하기 전에 로컬 안전 제어기 기능으로 안전 기능을 이미 오프라인에서 테스트 할 수도 있습니다. 장치를 사용자 정의 웹 서버와 함께 사용하면 시운전 작업이 훨씬 빨라집니다.

새로운 블록 I/O 장치는 현장에서 4개의 안전 입력과 4개의 범용 입력 또는 출력 (FDX)을 제공합니다. FDX 포트의 유연성은 특히 모든 어플리케이션의 개별 안전 신호 요구 사항을 최적으로 커버할 수 있습니다. 이 모듈은 최대 SILCL 3의 안전 회로에서 최대 PL e, 카테고리 4의 애플리케이션에 사용할 수 있습니다. 액추에이터에는 출력 당 2A가 제공되며 9A가 제공됩니다. IP65/IP67/IP69K 의 보호 등급과 -40 ~ + 70 ℃ 의 확장된 작동 온도 범위로 완전히 포팅된 블록 모듈은 열악한 환경에서도 견딜 수 있습니다.


어플리케이션

시운전 시간 절감을 위한 안전 기능 오프라인 테스트

기계 또는 기계 모듈이 중앙 컨트롤러와 통신하기 전에 로컬 안전 제어기 기능으로 안전 기능을 이미 오프라인에서 테스트 할 수 있습니다. 장치를 사용자 정의 웹 서버와 함께 사용하면 시운전 작업이 훨씬 빨라집니다.

범용 I/O로 유연성 향상

새로운 블록 I/O 장치는 현장에서 4개의 안전 입력과 4개의 범용 입력 또는 출력 (FDX)을 제공합니다. FDX 포트의 유연성은 특히 모든 어플리케이션의 개별 안전 신호 요구 사항을 최적으로 커버할 수 있습니다. 이 모듈은 최대 SILCL 3의 안전 회로에서 최대 PL e, 카테고리 4의 어플리케이션에 사용할 수 있습니다. 액추에이터에는 출력 당 2A, 총 9A가 제공됩니다. IP65/IP67/IP69K의 보호 등급과 -40 ~ + 70 ℃ 의 확장된 작동 온도 범위로 완전히 포팅된 블록 모듈은 열악한 환경에서도 견딜 수 있습니다.


산업

  • 기계 공학
  • 자동차 산업 및 벤더
  • 인트라 로지스틱스

주요 기능

  • PL e, 카테고리 4, SILCL 3 까지의 안전 기능
  • IP65/IP67/IP69K
  • 4개의 안전 I/O, 4개의 범용 I/O
  • Profisafe 또는 CIP Safety에 사용 가능

관련 자료

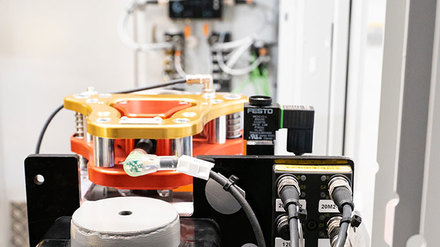

적용 사례: 모듈식 생산을 위한 분산 안전 기술

AWL-Techniek은 터크의 IP67 IO-Link 및 안전 I/O 개념으로 구현된 M-Line 머신 플랫폼의 모듈에서 직접 확장 가능한 안전 기술을 제공하는 회사입니다

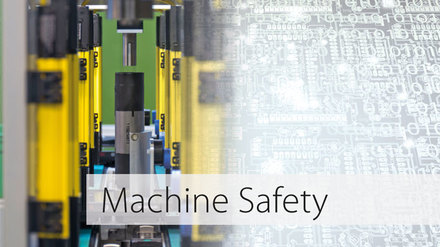

기술 페이지: 추가 정보 확인

기계 안전에 대한 기술적 배경 정보


한 눈에 보기: 분산 자동화를 통한 성공의 과정

팀이 더 빨리 목표에 도달할 수 있도록 도와 드립니다. 민첩하게 유지하고 언제든지 역동적인 변화를 준비하십시오.

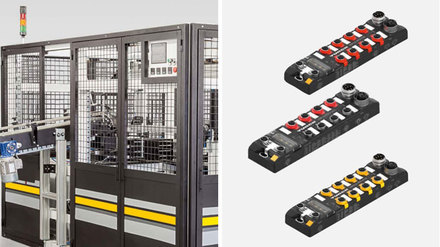

브로셔: IP67 안전 솔루션

안전 어플리케이션을 위한 터크의 솔루션 개요를 확인하십시오

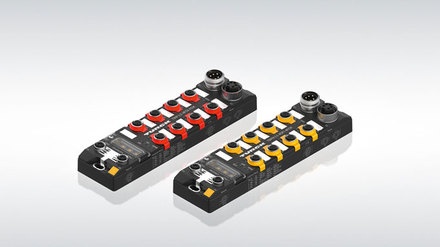

제품 정보

TBIP 및 TBPN 풀 세이프티 블록 모듈 제품 페이지

데이터 시트, 기술 사양, 매뉴얼,  인증서, CAD 파일 등
