프로피넷

프로피넷은 무엇인가요?

산업용 이더넷 프로토콜 PROFINET은 멀티프로토콜 I/O 모듈과 터크 시스템과 컨트롤러, PROFINET 마스터가 포함된 I/O 컨트롤러와 같은 I/O 장치 간의 전체 데이터 교환을 말합니다. 이 기능에서 PROFINET은 필드버스 프로토콜 PROFIBUS의 이더넷 기반 후속으로 적용됩니다.

프로피넷은 주기적인 데이터 교환 측면에서 최적화되어있으며, 특히 기존의 필드버스와 비교하여 파라미터 및 진단 설정과 관련하여 새롭고 다양한 기능들이 제공됩니다.

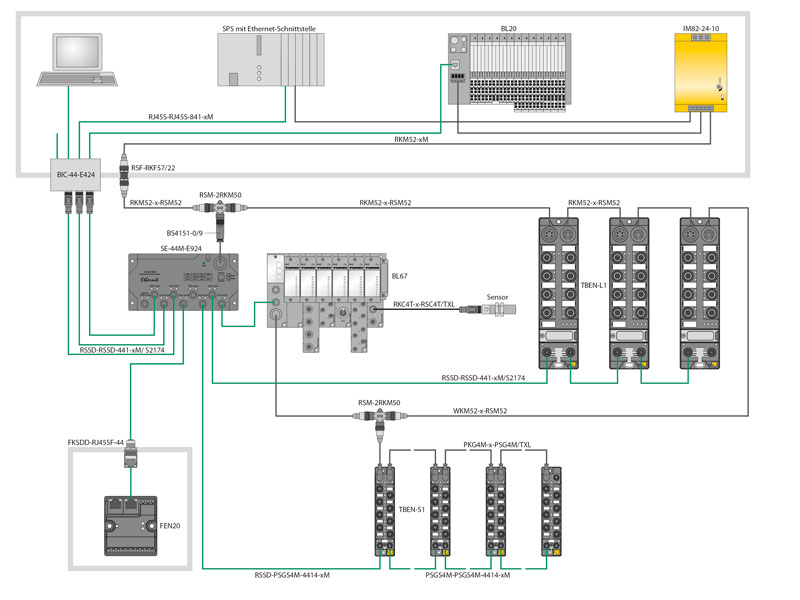

터크 PROFINET 시스템 개요 (Click to enlarge!)

시스템 개요는 네트워크 구성과 다양한 I/O 및 구성요소에 대해 청사진을 제공합니다.

네트워크 구조와 다양한 I/O 및 네트워크 구성요소에 대해 시스템 개요를 통해 전반적인 내용을 확인할 수 있습니다. 리니어, 별 및 트리 구조 또는 이중화 링 토폴로지(MRP)를 통해 연결을 할 수 있습니다.

프로세스 자동화에 통합

화학 및 제약 플랜트에서는 다운 타임으로 인한 비용 절감이 필수 요소이므로 I/O 시스템에 대한 특정 요구 사항이 있습니다. 폭발 위험은 플랜트의 여러 영역에 존재하며 지속적인 생산 프로세스의 중단으로 막대한 재정 손실이 발생할 수 있습니다. 이를 방지하기 위해 현장의 컨트롤러 및 I/O 모듈은 일반적으로 이중화로 설계됩니다. (예 : 장치 또는 연결에 실패한 경우 백업 솔루션이 활성화 됨)

Profinet 시스템 이중화

Profinet 시스템 이중화를 통해 이를 위한 새로운 표준이 만들어졌으며 프로세스 자동화 산업의 기업들에게 보다 매력적인 옵션을 제공합니다. 사용된 용어는 자동화 시스템이 보장해야 하는 고장 안전 정도 분류를 기반으로 합니다.

터크의 I/O 장치는 이미 두 개의 개별 컨트롤러에 필요한 논리적 이중 연결을 유지할 수 있습니다. TBEN-L5-8IOL은 Profinet S2 시스템 이중화를 지원하는 IP67 보호 등급의 세계 최초 IO-Link 마스터 모듈입니다.

R1 또는 R2 시스템 이중화를 통해서 매우 높은 최대 가용성을 달성할 수 있습니다. 여기에는 중복 통신 인터페이스의 필드 장치에 대한 추가 구현이 포함되며 원격 I/O와 함께 사용됩니다. 4 방향 연결로 R2는 복잡한 연결을 지원합니다.

IO-Link와 결합된 스마트 솔루션


시스템 이중화를 위한 Profinet 확장으로 이제 산업용 이더넷의 이점을 공정 산업에서도 이용할 수 있습니다. 터크는 한 단계 더 나아가 고가용성 시스템에 IO-Link통신을 추가로 제공합니다. 개요는 시스템 아키텍처의 모습을 보여줍니다.

고가용성: Profinet 시스템 이중화 및 IO-Link (크게 보기)

위치 센서, 밸브 블록, 센서 또는 I/O 허브와 같은 스마트 필드 장치의 엔드 투 엔드 디지털 연결을 구현하는 데 방해가 되는 것은 없습니다. 설치 시간 측면에서 데이터와 전원 공급 장치가 1개의 비실드 표준 케이블을 통해 전송되므로 IO-Link는 매우 효율적이고 간단합니다.

Ask an expert

궁금한 사항을 문의해주시면, 적합한 담당자가 연락드릴 예정입니다.

Please select a salutation

이름을 입력하여 주세요. (예: 터크)

성을 입력하여 주세요. (예: 김)

소속을 입력하여 주세요.

e-mail 주소를 입력하여 주세요.

휴대전화 번호를 입력하여 주세요.

개인 정보 보호 정책을 읽고 동의 여부를 확인하시길 바랍니다.

* 필수 입력 항목

PROFINET 네트워크 토폴로지 (크게 보기)

유연한 네트워크 토폴로지

터크의 프로피넷 I/O 장치는 통합 스위치를 가지고 있으며 기존의 필드버스 시스템과 같은 선형 구조로 설치될 수 있습니다.

또한, 프로피넷은 표준 이더넷 토폴로지를 지원합니다. 예를 들어, 네트워크 설치는 기계 및 공장 구조에 쉽게 적용될 수 있습니다. 별 또는 트리형 구조에서 외부 스위치가 사용되면 이는 다시 전체 시스템의 성능에 긍정적인 영향을 미칩니다.

빠른 스타트

빠른 스타트는 I/O 장치의 전원 공급 장치를 켜는 것과 I/O 컨트롤러와의 연결 설정 사이의 시간을 줄입니다. 일반적으로 500ms 미만에서 프로피넷에 의해 빠른 스타트가 정의됩니다. TBEN-L 시리즈의 I/O 모듈도 최대 150ms의 시작 시간이 걸립니다.

I/O 장치의 신속한 커플링은 툴 변경 시 대기 시간을 줄이는데 특히 중요합니다. 이로써 생산성이 증가될 수 있습니다.

확장된 진단 기능

프로피넷 네트워크에서는 네트워크 진단을 위해 HTTP 및 SNMP(simple network management protocol)와 같은 표준 IT 기능 및 프로토콜을 사용할 수 있습니다. SNMP 프로토콜은 특히 프로피넷 토폴로지 스캔의 기본입니다. 이를 통해 전체 네트워크 구조를 온라인으로 읽고 그래픽으로 표시할 수 있습니다.

터크의 모든 멀티 프로토콜 이더넷 게이트웨이 및 I/O 모듈에는 웹서버가 장착되어 있습니다. 웹 서버는 이더넷 포트 외에도 통계 및 설정을 제공하며 히스토리와 오류가 있는 일반 메모리 및 일반 텍스트로 진단할 수 있습니다.

검증된 엔지니어링

기존 프로피버스에 따라 시스템 구성은 프로피넷으로도 유지되었습니다. 이를 통해 프로피넷은 다른 이더넷 프로토콜에 비해 매우 정교하고 사용자가 쉽게 사용할 수 있는 엔지니어링을 제공합니다. 새로운 GSDML 구성 파일은 XML 표준을 기반으로 하며 고급 구조와 새로운 기능을 지원합니다. 또한 웹 서버 구성 도구가 점차 중요해지고 있는만큼 이더넷 포트가 구성되거나 프로피넷 이름 지정이 가능합니다.

프로피넷 제품

아래 이미지 및 텍스트를 클릭하시면 프로피넷 제품을 확인하실 수 있습니다.
