IO-Link 란?

오늘날 대부분의 센서 및 액츄에이터에는 이미 파라미터 셋팅, 구성 데이터 저장, 표시 제어 등의 기능을 할 수 있는 마이크로 프로세서가 장착되어 있습니다. 그 다음 단계는 바이너리 표준 인터페이스의 병목 현상을 해결하고 자동화 시스템에서 추가 기능의 중앙 제어가 가능하게끔 만드는 것입니다.

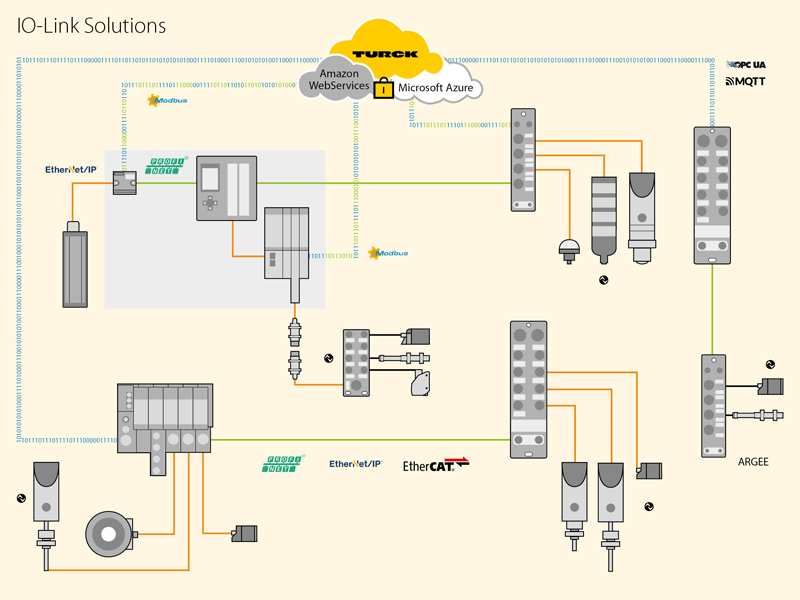

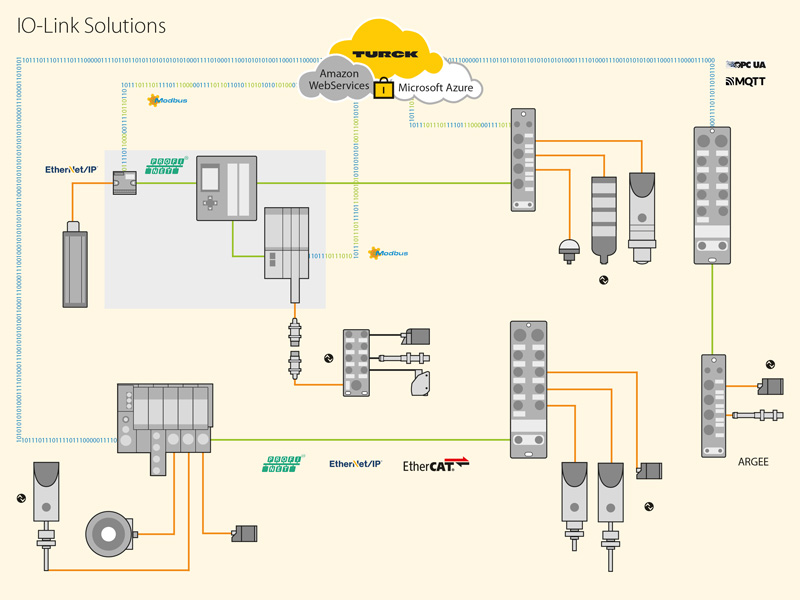

IO-Link 시스템 (크게 보기)

이러한 이유로 자동화 분야의 많은 제조사들이 모여 센서 및 액츄에이터를 위한 필드버스 독립형 통신 인터페이스를 개발했습니다.


IO-Link

IO-Link 통신 개발에 있어 기존 기술과의 호환성이 가장 중요한 요소로 작용했습니다.

기술

IO-Link는 센서/액츄에이터와 인터페이스 모듈 간의 1:1 연결 방법입니다. 그 동안의 2선식 연결은 스위칭 데이터만을 전달할 수 있었지만, IO-Link는 2ms 사이클을 통해 2byte의 스위칭 정보와 데이터 채널을 함께 전송할 수 있습니다. 파라미터 값, 진단 메시지 등의 추가적인 프로세스 데이터도 전송이 가능합니다. 이러한 IO-Link 통신의 장점을 통해 센서와 액츄에이터 등의 최하단 자동화 기기의 통신이 가능해졌습니다.

Profinet 시스템에 통합

IO-Link 장치는 지금까지 Profinet 프로젝트에 직접 통합이 불가능했습니다. 사용자는 일반적으로 장치 클래스 또는 제조업체 ID와 같은 속성을 수동으로 입력해야 했습니다. 측정 범위 및 출력 신호와 같은 파라미터는 추가 소프트웨어를 통해 프로그래밍하거나 설정해야 했습니다.

터크는 이제 새로운 기능으로 현장을 지원합니다. SIDI (Simple IO-Link Device Integration)를 통해 IO-Link 장치를 TIA Portal과 같은 Profinet 엔지니어링 소프트웨어에 직접 통합할 수 있습니다. IO-Link 장치는 IO-Link 마스터의 GSDML (Generic Station Description Markup Language)에서 Profinet 하위 모듈로 입력됩니다. 터크는 표준 기능으로 모든 독점 IO-Link 장치를 SIDI 라이브러리에 추가하고 광학 센서를 위한 전략적 파트너인 배너엔지니어링의 장치를 추가하였습니다.

SIDI offers full configuration of IO-Link devices directly from the Profinet engineering systems

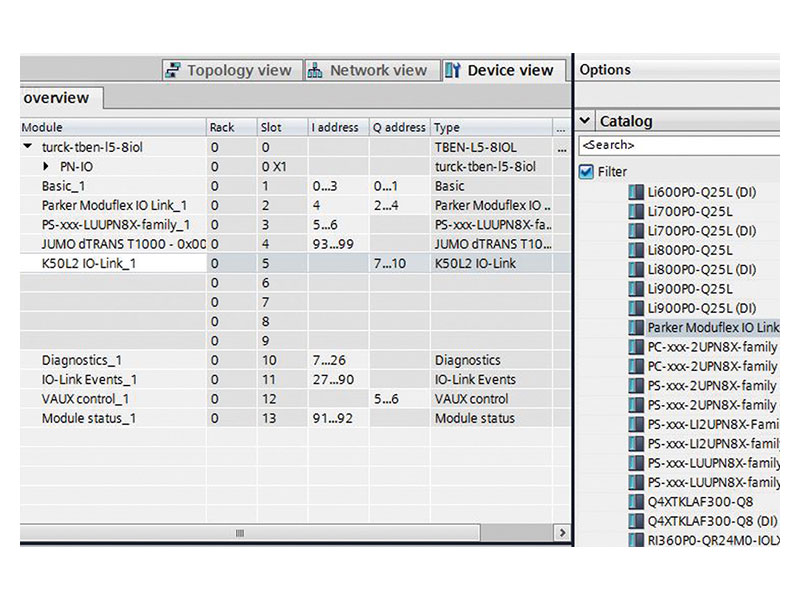

하드웨어 카탈로그에서 IO-Link 장치 선택 (크게 보기)

연결된 장치가 SIDI GSDML에 있는 경우, PLC 프로그래머는 프로그래밍 환경의 장치 카탈로그에서 장치를 선택할 수 있습니다. 프로그래머는 이러한 장치에 대한 관련 IO-Link 속성을 보고 일반 텍스트 필드에서 측정 범위, 출력 신호 또는 펄스 속도와 같은 매개 변수를 변경할 수 있습니다. 따라서 IO-Link 장치를 사용하면 오프라인 엔지니어링도 가능합니다.

보다 효율적인 생산 프로세스

  • 디바이스 교체 시 간단하게 파라미터 값 변경 가능
  • 보다 빠르게 스위칭 기준치, 증폭, 감도 등의 파라미터 설정 변경 가능
  • 빠르고 안정적인 툴 체인지

장비 비용 절감

  • 파라미터 설정이 가능한 멀티 기능의 디바이스를 사용하므로 재고 절감
  • 한 개의 I/O 모듈로 구현이 가능하며, 비용 절감형 표준 케이블 사용 가능
  • 적은 수의 I/O 사용
  • 디스플레이 및 스위치 필요성 절감
  • 설계 단계에서 엔지니어링 및 조립 비용 감소, 장치 파라미터값 자동 문서화



장비 및 플랜트 가용성 향상

  • 플랜트의 다양한 상태 정보와 진단 옵션으로 장비의 다운타임 대폭 감소
  • 보다 많은 정보를 바탕으로 예방 유지보수 및 자산 관리 등의 비용 절감 가능
  • 파라미터 설정의 자동화로 인력비용 감소 효과
