지능형 자재 흐름을 위한 모듈

터크의 IP67 솔루션을 사용하면 현장에서 직접 내부 물류를 제어하고 플랜트가 업데이트 준비 상태를 유지할 수 있습니다

자세히 보기

분산 자동화 솔루션을 사용한 모듈형 내부 물류

디지털화, 인공 지능 및 전자 상거래의 성장은 내부 물류의 새로운 혁신 원동력입니다. 완전 자동화된 운송 관리 시스템은 생산, 피킹 또는 발송 어플리케이션에 사용되는 자재를 목적지까지 자율적이고 효율적으로 전달합니다. 분산 제어 로직이 있는 기계 모듈이 이를 가능하게합니다. 필요한 인텔리전스를 컨베이어 시스템 환경으로 직접 전송함으로써 새로운 플랜트의 출시 시간을 크게 단축하는 등의 개선이 가능합니다.

정적 라인 대신 모듈형 원리

터크의 컴팩트 IP67 엣지 컨트롤러 또는 블록 I/O 모듈을 사용하면 물류 플랜트 프로세스를 분산 제어할 수 있습니다. 필요한 경우 Profinet, Ethernet/IP 또는 Modbus TCP를 통한 멀티프로토콜 이더넷을 통해 자동 모듈이 주 제어 시스템과 통신할 수 있습니다

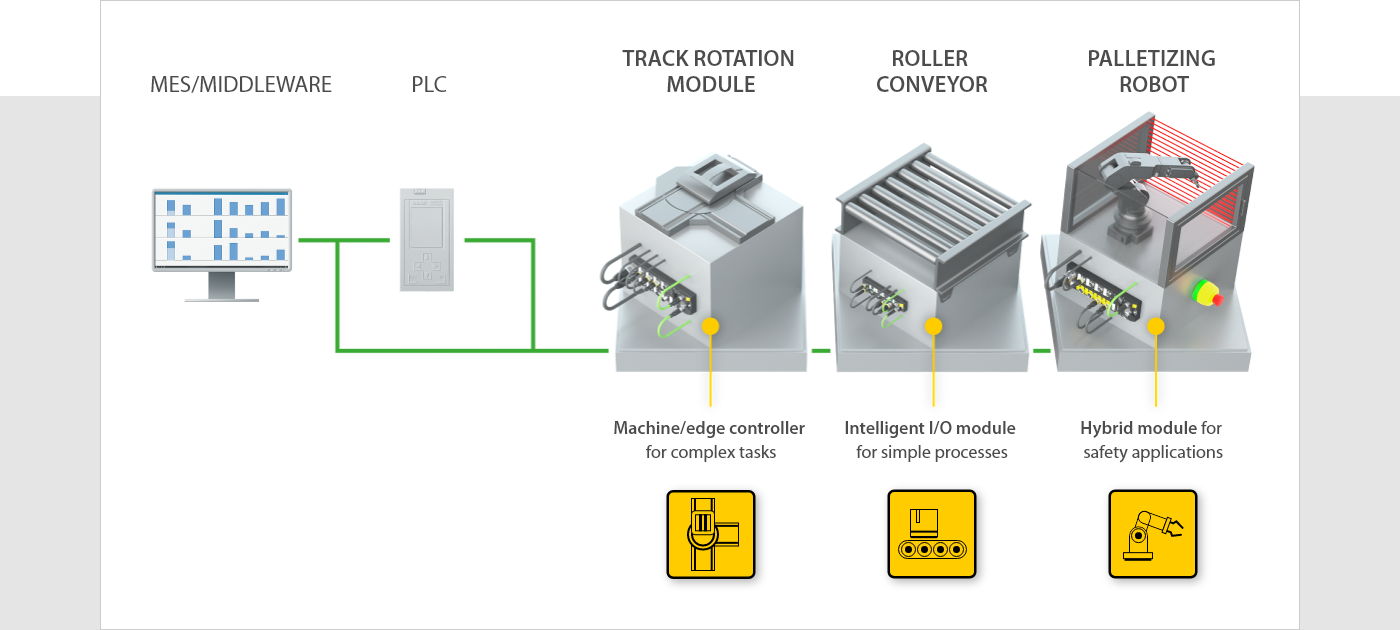

엣지 컨트롤러 — 복잡한 제어 작업
탑다운 관리 대신 분산 제어 : 자율 운송 모듈로 구성된 스마트 컨베이어 시스템에서 터크의 TBEN-L-PLC Codesys-3 컨트롤러는 각각 전체 하위 시스템을 조정합니다. 모듈은 이더넷 UDP를 통해 상호 연결되고 군집 지능(집단 지성)을 사용하는 기능입니다. 광범위한 인터페이스로 컴팩트 PLC는 마스터 또는 슬레이브로 다른 네트워크에 통합될 수 있습니다. 엣지 컨트롤러인 PLC는 데이터를 사전 처리하고 이를 MES, ERP 또는 클라우드와 같은 상위 시스템으로 선택적으로 전송할 수 있으므로 모바일 장치에서 효과적인 상태 모니터링이 가능합니다.

표준 필드버스 모듈 — 독립적으로 하위 기능 처리
ARGEE 무료 프로그래밍 인터페이스를 통해 사용자는 터크의 표준 필드버스 모듈의 잠재력을 최대한 활용하여 중소 수준의 제어 작업을 처리할 수 ​​있습니다. 예를 들어, 롤러 컨베이어에서 사용되는 경우 I/O 모듈은 광전 센서와 롤러 이동 간의 상호 작용을 제어할 수 있습니다. 이 배열은 사용자가 무거운 충격으로 인해 운반된 자재가 손상되는 것을 방지하는 데 도움이 됩니다. 필요한 경우 데이터는 Modbus TCP와 같은 상위 레벨 PLC를 우회하지 않고 MES로 직접 이동할 수 있습니다.

하이브리드 세이프티 모듈 — 독립적인 안전 제어
위험 영역 바로 근처에 위치한 안전 I/O 모듈을 통해 안전 기능도 제어할 수 있습니다. 분산된 신호 처리를 통해 사이클 시간을 단축하여 잠재적으로 더 높은 컨베이어 속도를 달성할 수 있습니다. 또한 플랜트의 영향을 받지 않는 부분의 안전 기능은 케이블 파손과 같은 예기치 않은 이벤트가 발생할 때 유지됩니다. 사용자는 다용도 터크 세이프티 컨피규렐이터를 사용하여 안전 I/O 모듈의 안전 기능을 구성합니다.

웨비나 – 현장에서 가변 컨베이어 시스템을 제어하는 방법

모듈화는 레이아웃 변경, 커미셔닝 및 프로세스 속도와 관련된 이점을 가진 수많은 내부 물류 시스템에서 이미 일반적인 관행입니다. 흥미진진한 어플리케이션의 성공 요인에 대해 자세히 알아보려면, 터크의 전문가 Aurel Buda 공장 자동화 시스템 프로덕트 매니저가 2020년 10월 28일에 진행한 웨비나 "모듈형 내부 물류, 분산 제어"의 녹화본을 확인하십시오.

모듈형 자동화의 이점 활용

빠른 시장 출시

  • 모듈형 원리로 인한 빠른 배송
  • 먼저 오프라인에서 기계 모듈 테스트
  • 기존 모듈 재사용
  • 새로운 요구사항에 다이나믹하게 대응

빠른 시운전

  • IP67 등급의 구성 요소 및 퀵커넥터로 손쉬운 배선
  • 하우징 내 배선 및 모듈 테스트로 현장 설치 시간 단축
  • 기계 모듈의 유연한 조합

저렴한 비용

  • 제어 캐비닛 또는 컨트롤러가 필요하지 않으므로 하드웨어 요구 사항 감소
  • 현장에 직접 설치 가능한 IP67 I/O 시스템으로 배선 비용 감소
  • 시운전 인건비 절감
  • 필요한 제어 용량 감소로 더 적은 IP 주소로 더 많은 데이터 처리 가능

고성능

  • 기능을 아웃소싱하여 메인 컨트롤러의 부하 감소
  • 중앙 PLC와의 데이터 교환 감소로 사이클 시간이 단축되고 프로세스 속도가 빨라집니다
  • 네트워크 연결 수 감소로 로직 계산용으로 더 많은 용량 확보

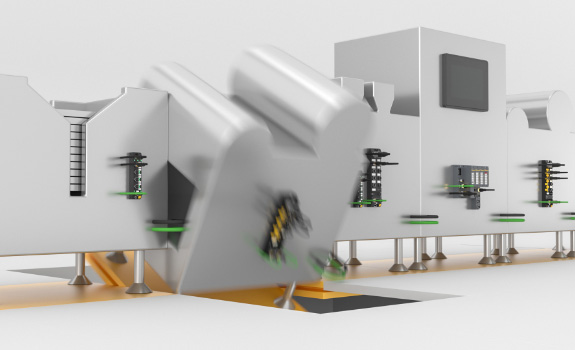

모듈형 장비

모듈형 기계 구성은 복잡한 기계를 개별 세그먼트로 나누고 제어 기능을 현장에 아웃소싱하는 것입니다. 솔루션의 기술에 대해 자세히 알아보고, 혜택을 확인하고, 어플리케이션에 적합한 제품을 찾아보십시오.

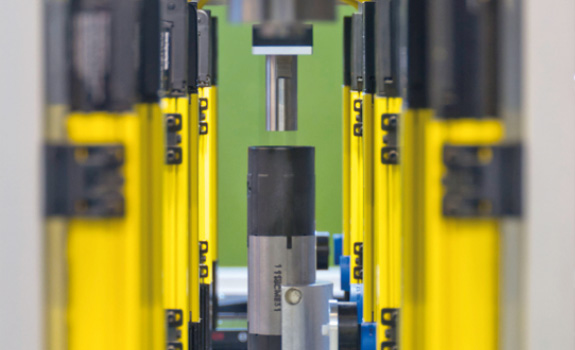

기계 안전

자동화 컨셉은 위험성이 높은 플랜트 영역의 기능적 안전도 고려하는 경우에만 완전 모듈화가 가능합니다. 터크는 분산형 안전 개념에 적합한 솔루션 뿐만 아니라 다양한 안전 컨트롤러 및 스위치를 제공합니다.

블록 단위 — 모듈러 컨베이어 시스템 사례

성공적인 내부 물류 어플리케이션 사례를 살펴보고 모듈형 플랜트 설계의 이점을 직접 확인하십시오

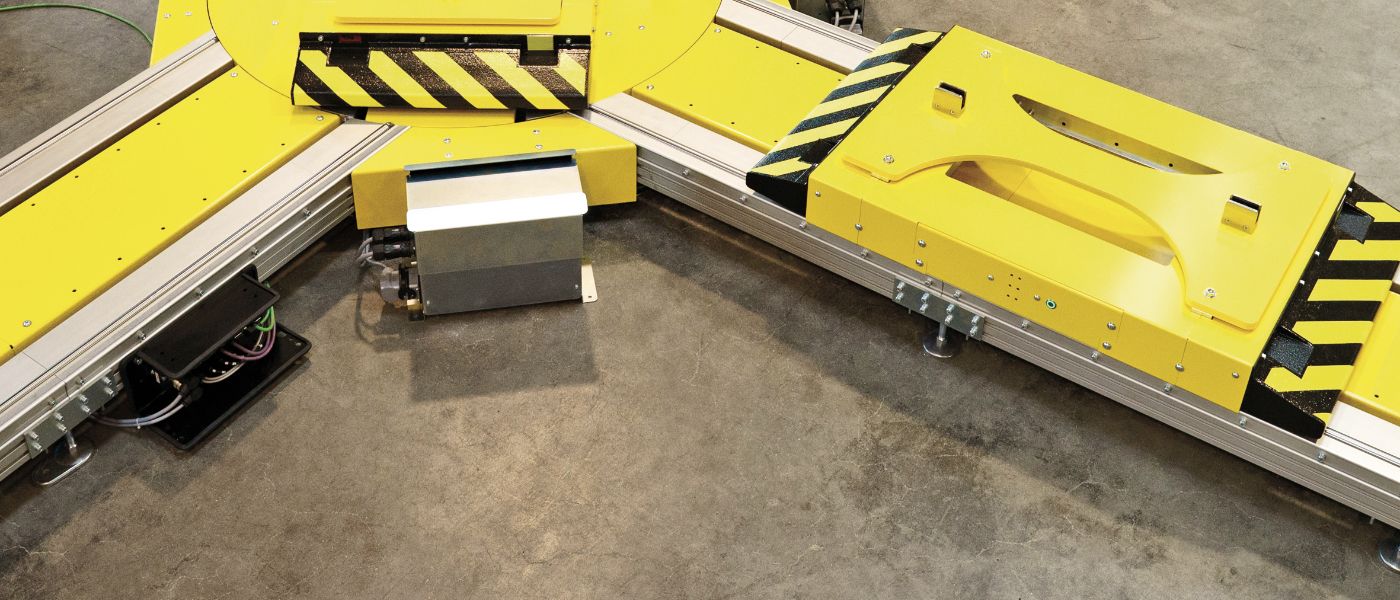

E-카트와 스마트 모듈로 구성된 컨베이어 시스템

자동차 제조업체는 IP67 PLC를 통해 배터리 생산을 위한 유연한 자재 흐름을 구현하였습니다

자세히 보기

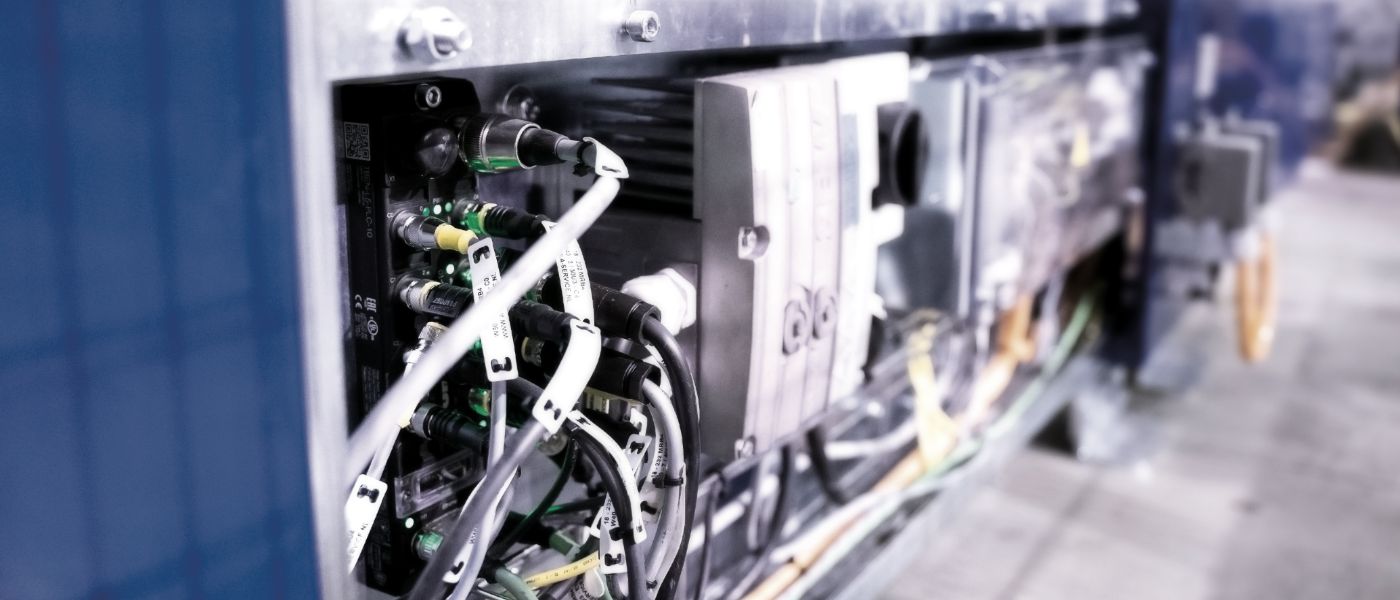

트럭 셔틀 운송을 위한 자동 컨베이어 시스템

컴팩트 컨트롤러를 통해 -25 °C의 낮은 온도에서 컨베이어 모듈을 분산 제어할 수 있습니다

자세히 보기

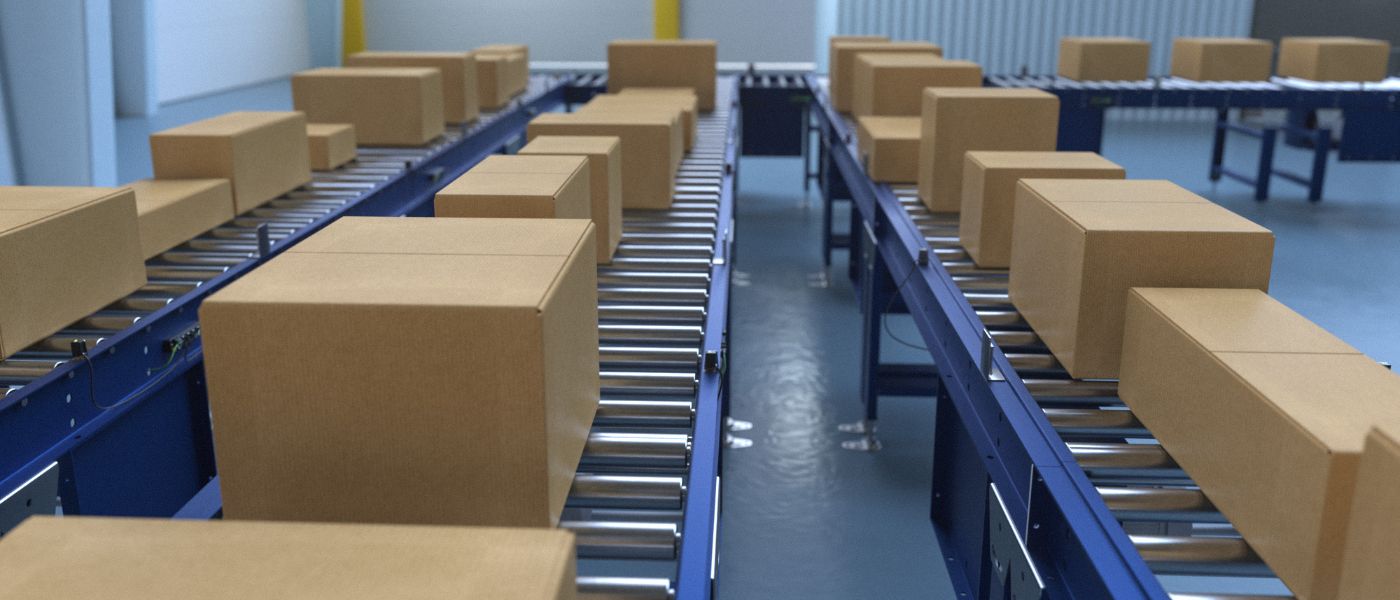

분산 제어로 짧아진 사이클 시간

통합 로직이 포함된 I/O 모듈로 롤러 컨베이어 프로세스 가속화가 가능합니다

자세히 보기

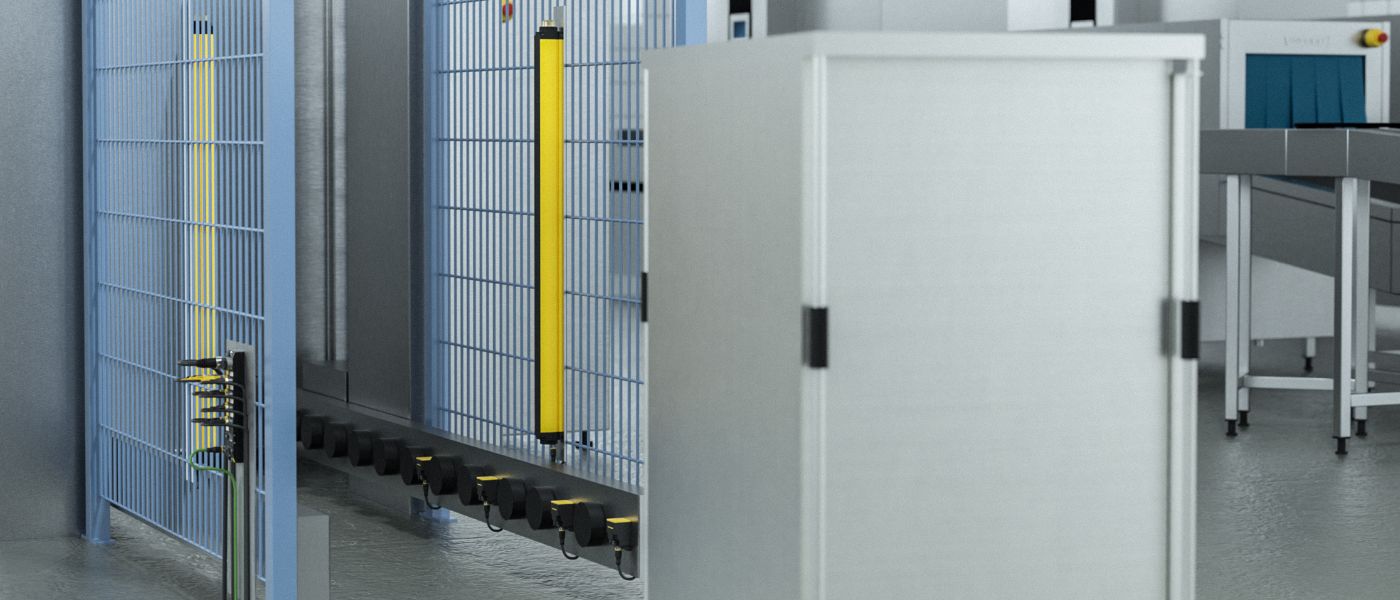

로컬 뮤팅으로 장치 보호

안전 I/O 모듈은 세척 시스템에서 분산된 안전 기능을 보장합니다

자세히 보기

어플리케이션에 적합한 제품 솔루션

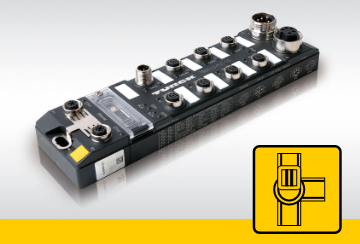

Codesys가 포함된 컴팩트 IP67 엣지 컨트롤러

TBEN-PLC의 다양한 인터페이스와 견고한 하우징의 이점을 누리십시오. Codesys가 포함된 PLC는 개방형 제어 소프트웨어를 통해 다양한 하위 시스템을 함께 연결하고 지능형 기능으로 향상시킬 수 있으므로 모듈형 장비에 특히 적합합니다.

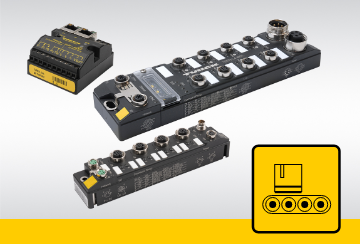

논리 제어 기능이 포함된 I/O 모듈

멀티프로토콜 이더넷이 포함된 터크의 I/O 모듈은 현장에서 논리 제어 기능을 수행할 수 있습니다. 제어 기능은 모듈에서 구현되고 HTML5 또는 JavaScript 기반 ARGEE 인터페이스를 사용하는 모듈을 통해 실행됩니다. 간단한 구성 작업에서 복잡한 프로그래밍에 이르기까지 모든 작업을 추가 비용없이 수행할 수 있습니다.

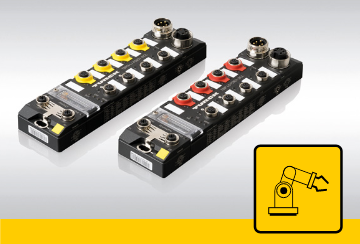

통합 안전 컨트롤러 기능의 안전 모듈

IP67 블록 I/O를 통해 제어 캐비닛 없이 안전 기능을 구현할 수 있습니다. 통합 안전 컨트롤러를 사용하여 PC를 통해 I/O 모듈을 구성할 수 있습니다. 안전 어플리케이션은 오프라인으로 테스트할 수 있으며 라이브 작업에서 분산 제어가 가능합니다.

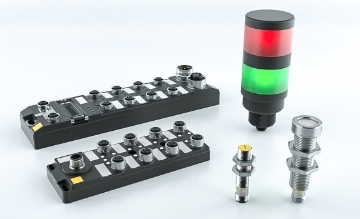

IO-Link 제품

터크의 IO-Link 포트폴리오는 매우 포괄적입니다. 장치 및 마스터 모두 공급 가능한 터크는 IO-Link 장치를 제어 환경에 쉽게 통합할 수 있도록 보장합니다.

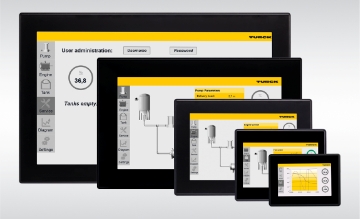

프로그래밍 가능 HMI

사용자가 제어 기능 이상의 것을 필요로 하고 정보를 장비에서 직접 시각화하고 명령을 입력해야 하는 경우, HMI 작업자 패널이 이상적인 솔루션입니다. TX100, 500 및 700 시리즈는 다양한 인터페이스를 제공하며, 시각화 소프트웨어 라이선스에 대한 추가 비용이 없습니다.

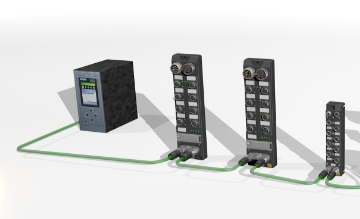

Beep 프로토콜로 줄어든 IP 주소

터크의 백플레인 이더넷 확장 프로토콜 BEEP (Backplane Ethernet Extension Protocol)은 Profinet, EtherNet/IP 및 Modbus TCP의 단일 IP 주소를 통해 최대 33개의 TBEN 모듈 (마스터 1개, 슬레이브 32개) 및 최대 480 byte의 데이터 네트워크를 PLC에 연결할 수 있습니다.
