I/O 블록으로 롤러 컨베이어 모듈 제어
컨베이어 시스템 모듈의 분산 제어로 긴 사이클 시간을 방지하고 시운전 속도를 높여 배선 비용을 줄입니다

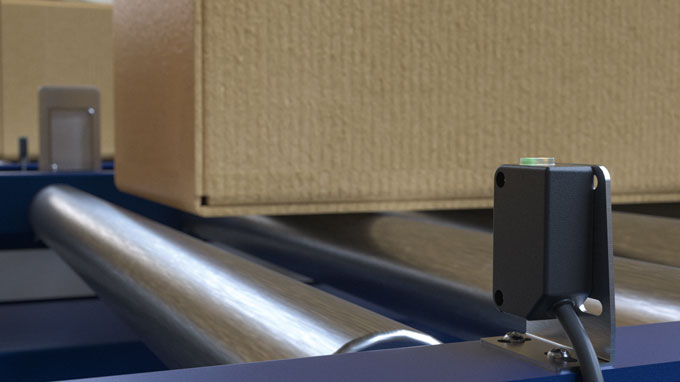

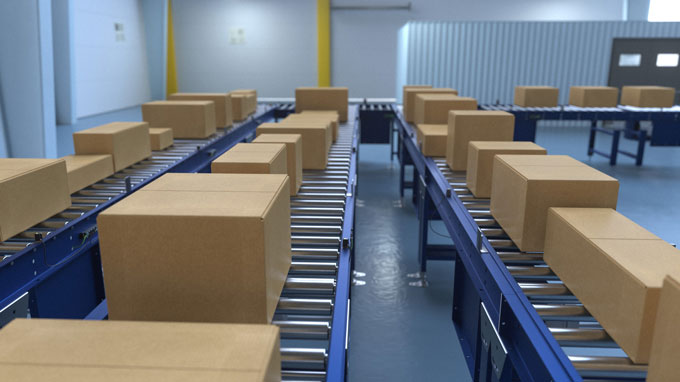

물류 시스템 내의 자동 컨베이어 시스템 모듈에서 롤러 컨베이어는 컨테이너 또는 운송 상자를 운반합니다. 광학 센서가 롤러 컨베이어에서 모터를 작동 및 정지시킵니다. 다른 모듈은 스위치, 턴테이블 또는 스토퍼로 사용됩니다.
사용 시 이점
- 오프라인 테스트로 커미셔닝 속도 향상
- 낮은 배선 비용과 작은 PLC로 전체 비용 절감
- I/O 모듈의 컨트롤러로 응답 시간 단축
긴 사이클 시간으로 인한 문제 해결
PLC가 전체 플랜트에 대한 제어 명령을 전송하는 중앙 제어 플랜트는 종종 고성능 컨트롤러를 사용하는 경우에도 긴 사이클 타임에 영향을 받습니다. 이로 인해 PLC가 너무 늦게 반응하면 컨테이너가 정체되거나 잘못 제어될 수 있습니다. 이러한 오류는 플랜트에서 수동 개입이 필요하지만 분산 솔루션을 구현하면 피할 수 있습니다.
빠른 응답 시간의 분산 제어

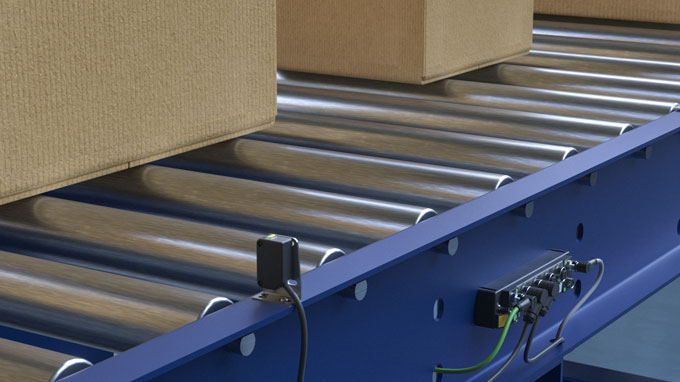

통합 로직의 I/O 모듈이 컨베이어 시스템을 독립적으로 제어합니다. 액추에이터와 센서는 현장에서 IP67 등급의 I/O 블록에 직접 연결됩니다. 2ms의 응답 시간으로 대규모 플랜트 분산 솔루션은 중앙 컨트롤러보다 훨씬 빠르게 작동합니다. 따라서 필요한 경우 컨베이어 속도를 증가시켜 전체 플랜트의 성능을 향상시킬 수 있습니다. 신호 경광등은 현장에서 빠르고 쉽게 활성화할 수 있습니다. 로직 제어 기능은 모든 터크 블록 I/O 모듈(IP20 또는 IP67)에 무료로 장착됩니다.
ARGEE 직관적 프로그래밍 인터페이스
모듈은 통합 웹 브라우저의 프로그래밍 인터페이스 ARGEE에 의해 직접 프로그래밍됩니다. 플로우 차트 보기를 사용하면 프로그램 코드를 작성할 필요없이 모듈을 프로그래밍 할 수 있습니다. 정립된 테스트 프로그램은 같은 유형의 다른 모듈로 쉽게 전송할 수 있습니다.
컨트롤러 속도 향상 시운전없이 모듈 테스트
분산 컨트롤러를 사용하면 공장에서 컨베이어 시스템 모듈을 완전히 테스트할 수 있습니다. 이는 최종 고객의 시운전 속도를 높이고 설치 및 시운전시 시간이 많이 걸리는 문제를 해결합니다.
I/O 허브로 배선 비용 절감

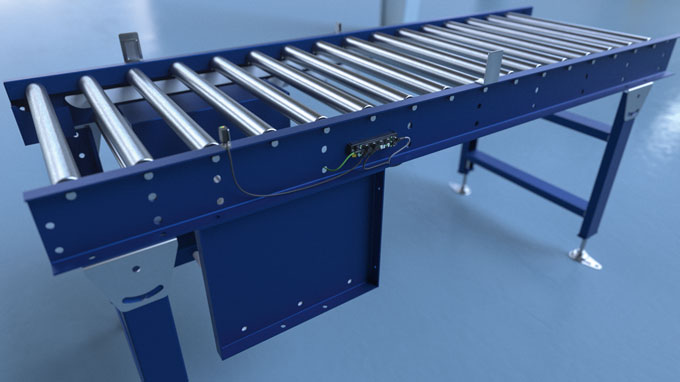

사용자는 모든 블록 I/O 모듈의 로직 제어 기능에 무료로 액세스할 수 있습니다. 여기에는 TBEN-S 및 TBEN-L 시리즈 IO-Link 마스터도 포함됩니다. 이를 통해 간단한 스위칭 신호의 배선을 IO-Link 정션 박스를 통해 라우팅할 수 있습니다. IO-Link 장치는 I/O 허브를 통해 마스터에 연결되므로 단일 IO-Link 포트를 통해 최대 16개의 스위칭 신호를 연결할 수 있습니다. 이로 인해 배선 비용을 크게 절감할 수 있습니다. 이 어플리케이션에서 분산 구성 요소는 제어기에 전달되는 관련 정보를 식별하기 위해 대량의 데이터를 처리하므로 제어기에 대한 통신량을 줄여줍니다. 결론은 보다 저사양의 PLC를 선택하면 비용이 절감된다는 것입니다. IP67 블록이 롤러 컨베이어에 직접 장착되므로 보호 하우징이 필요 없어 설치 비용이 절감됩니다.
