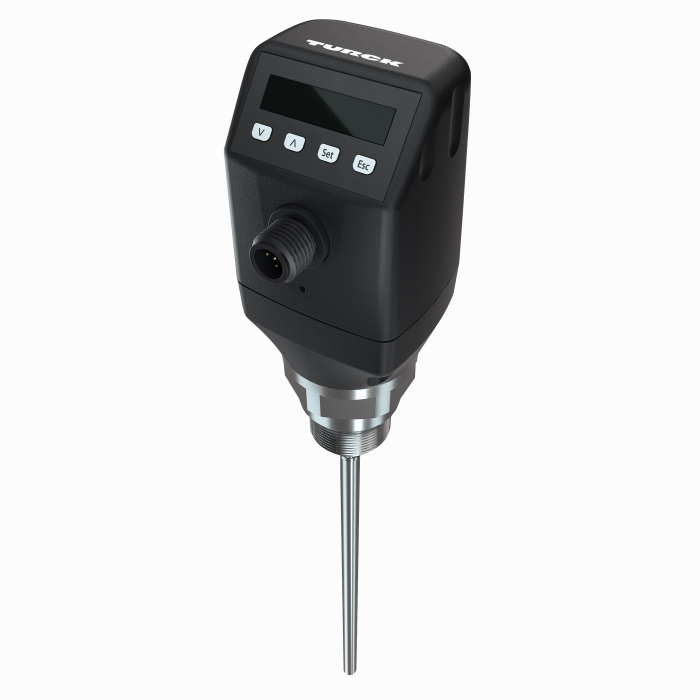

제품 LS-551-0500-LIU22PN8X-H1151
레벨 센서
아날로그 출력 및 2 x 스위칭 출력 포함
주문 번호: 100001860- 레벨 감지 및 지속적 레벨 측정
- 정비하기 쉽고 캘리브레이션 없이 빠르게 배치할 수 있음
- 프로브를 줄일 수 있으므로 유연성이 큼
- 디스플레이를 포함한 회전형 컴팩트 하우징 덕분에 설치가 쉬움
- 프로세스 온도 최대 100 °C
- 프로세스 압력 최대 10 bar
- 적은 블라인드 존, 작은 용기에 적합
- 비금속 탱크의 경우 동축 튜브 사용 가능
- IO-Link 1.1
- 12…30 VDC
- 1 × 아날로그 출력 4…20 mA/0… 10 V(부하에 따라 자동 전환)
- 2 × PNP/IO-Link 또는 PNP/NPN 트랜지스터 출력, 각각 전환 가능
- 유전율: 단일 로드 프로브/로프 프로브의 경우 ≥ 5 또는 동축 튜브의 경우 ≥ 1.8
- 프로세스 연결 G3/4" male 나사산
- 프로브 길이 500 mm
General data
| EAN | 4047101554458 |
| eCl@ss-Code (V5.1.4): | 27200513 -/- 레벨 측정, 전도성 마이크로웨이브 |
| Customs tariff number | 90261029000 |
| Country of origin | DE |
| Weight | 860 g |
Technical Data
| 감지 유형 | 매체 접촉 |
| 매체 | 액체 |
| 측정 원리 | 안내식 마이크로웨이브 |

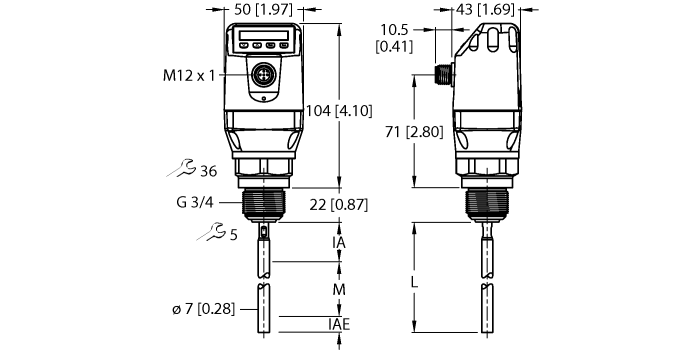

| 프로세스 연결 | G 3/4'' male 나사산 |
| 프로브 길이(L) | 500 mm |
| 작동 전압 | 12…30VDC |
| 출력 기능 | NO/NC 접점,PNP/NPN, 아날로그 출력 |
| 전압 출력 | 0…10 V |
| 전류 출력 | 4…20 mA |
| 통신 프로토콜 | IO-Link |
| 전기적 연결 | 커넥터,M12 × 1 |
| 재질(매체와의 접촉) | 스테인리스 스틸, 1.4404(AISI 316L), PTFE, FKM |
| 하우징 재질 | 플라스틱,PBT |
| Medium temperature | -20…+100 °C |
| 압력 저항 | -1…10 bar |
| 주위 온도 | -20…+60 °C |
| 보호 등급 | IP67 |
설치 액세서리
|

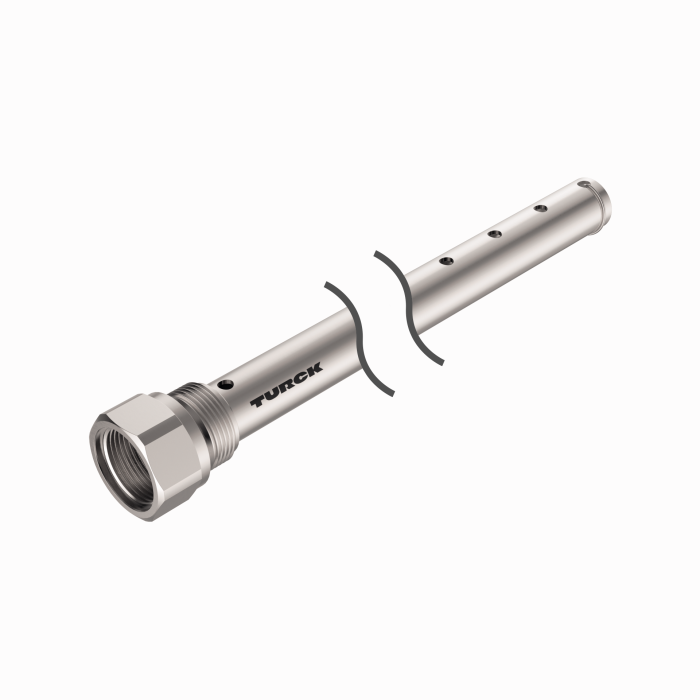

LSCT-51-0500
비금속 용기에 사용될 LS-5 레벨 센서(G3/4”만 해당)용 동축 튜브, 튜브 길이 500 mm, 프로세스 연결 G3/4” |
100001878 |
|
|
LSCT-34-0500
비금속 용기에 사용될 LS-5 레벨 센서(G3/4”만 해당)용 동축 튜브, 튜브 길이 500 mm, 프로세스 연결 3/4” NPT |
100001879 |
|

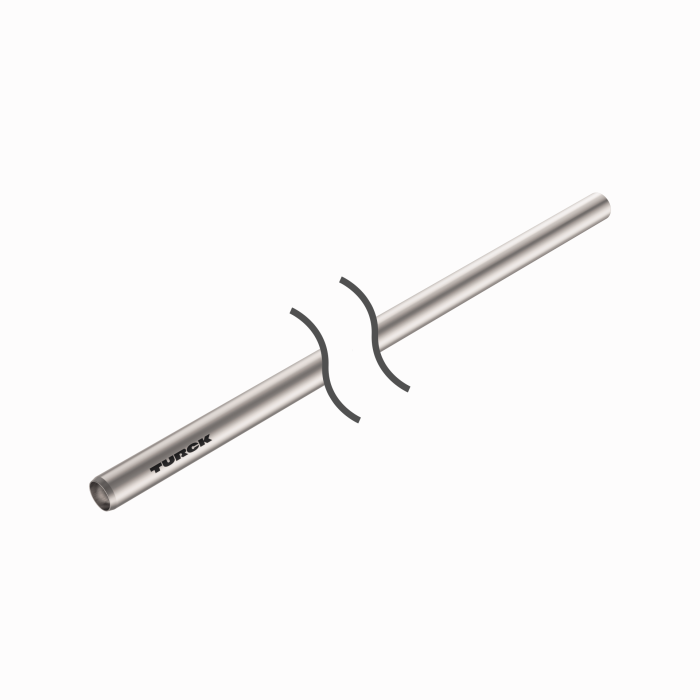

LSRP-1000
LS-5 레벨 센서 안에 나사로 고정되는 프로브 로드, 길이 1,000 mm |
100002197 |
|

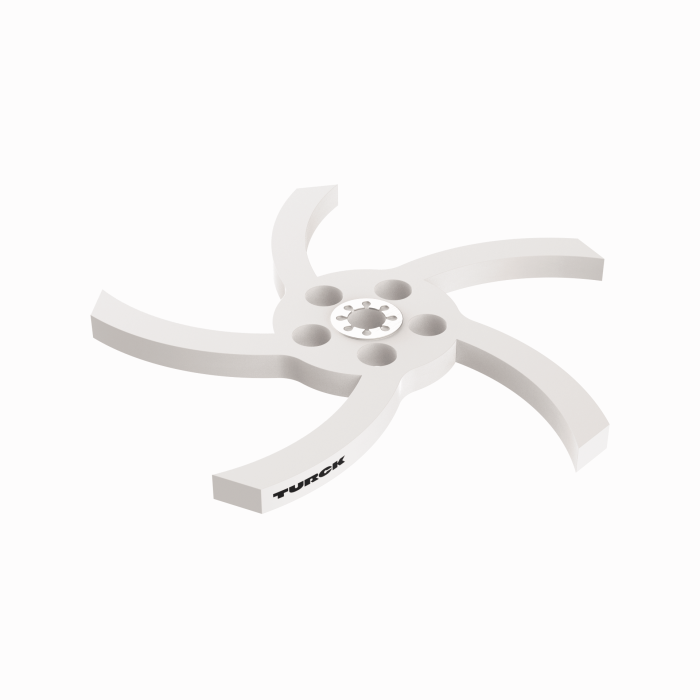

LSAB1
LS-5 제품 시리즈에서 직경 40… 100 mm의 바이패스 및 삽입 파이프에 프로브를 설치하기 위한 PTFE 센터링 스타 |
100016514 |
|

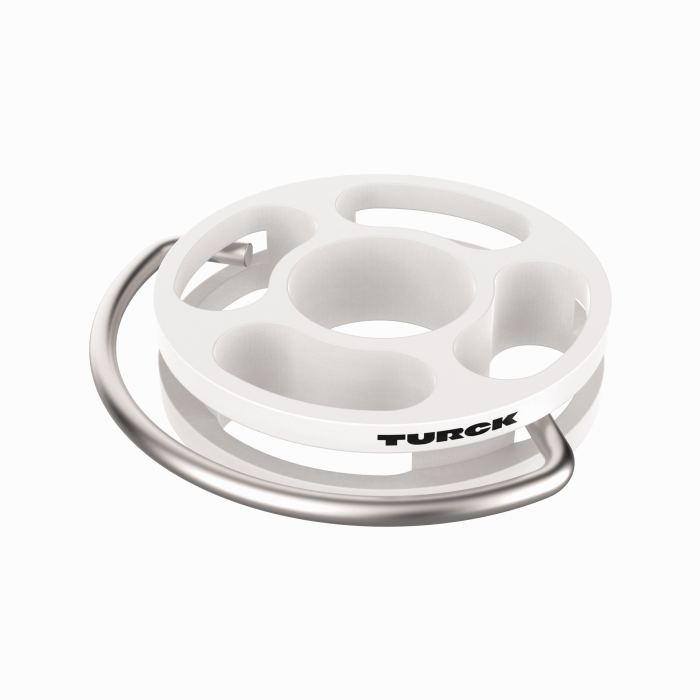

LSAB2
LSCT-xx-xxxx 동축 튜브의 LS-5 제품 시리즈에 프로브를 설치하기 위한 PTFE 센터링 스타 |
100016515 |
