열악한 환경에 사용하는 퀵-디스커넥트 배선

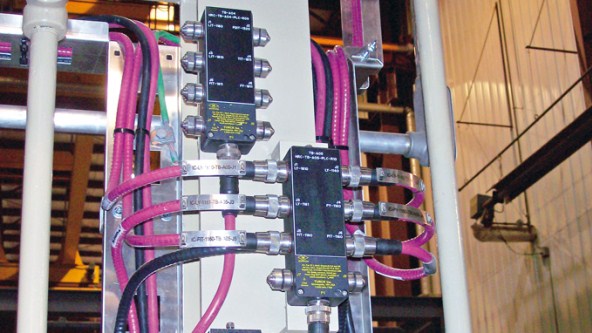

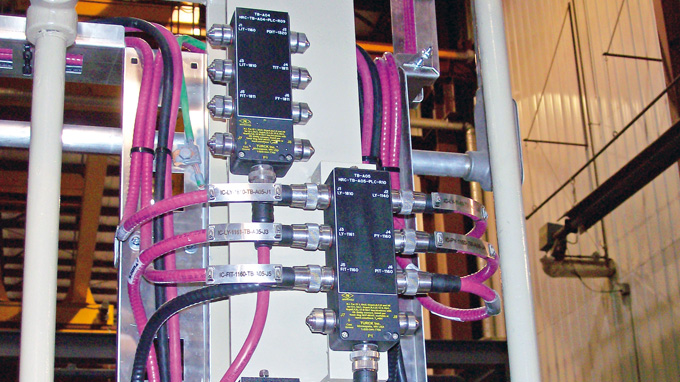

  • 에너플렉스는 터크의 아모르 8포트 프로세스 정션블록(7/8''커넥터)을 사용하였습니다

캐나다 앨버타주 캘거리에 위치한 석유가스 회사 에너플렉스(Enerflex)사는 석유 관련 서비스와 제품을 공급하고 있습니다. 계장 및 제어 장치 뿐만 아니라 기계적 서비스를 제공하고 있으며, 석유 및 가스 생산 공정, 압축 및 환경 서비스도 함께 제공하고 있습니다. 에너플렉스 P&P (생산 및 처리)는 석유, 천연 가스 및 화학 산업을 위한 완전 모듈러 생산 설비를 설계합니다.

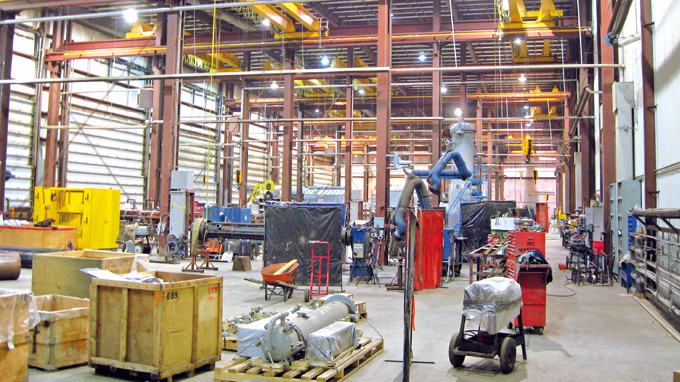

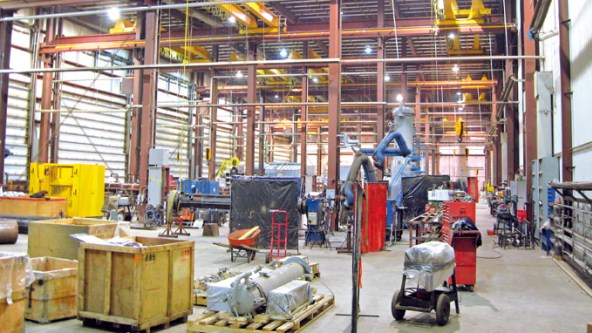

에너플렉스사는 플랜지 및 브래킷을 사용하여 수년간 컨테이너 크기의 부품으로 분해할 수 있는 플랜트의 매커니즘을 설계할 수 있었지만 계측장비 연결에는 여전히 문제점이 있었습니다.

연결 개선

터크의 도움으로 이러한 문제를 해결했습니다. 터크의 퀵 커넥터 시스템은 견고한 커넥터로 현장에서 바로 계측기 연결이 가능하며, 정션박스에서 이 신호들을 통합하여 전달하는 혁신적인 연결 방법입니다. 터크의 정션박스 및 멀티컨덕터 홈 런 케이블 등이 스키드 조인트, 콘트롤 캐비닛 등에 설치되었습니다.

첫번째 프로젝트는 2008년에 시작되었는데, 당시 미국의 석유 가스 회사는 에너플렉스 P&P에 천연 가스 처리를 위한 제조 시설을 구축을 의뢰했습니다.

퀵-디스커넥트와 리모트 I/O

에너플렉스는 사전조사 끝에 터크의 퀵-디스커넥트 배선 시스템과 BL20 리모트 I/O 시스템을 사용하기로 하였습니다. BL20은 위험지역에서의 공정 리모트 I/O 솔루션을 구성하기에 가장 경제적이고 효율적인 시스템으로, Division 2/ Zone2 인증을 받은 제품입니다. 프로토콜은 EtherNet/IP를 사용하였습니다.

이 시스템은 많은 수의 신호를 수용할 수 있어야 했고, 고객이 지정한 20%의 여유 용량을 유지하면서 배선 공간을 줄여야 했습니다.
에너플렉스공장에서 배선, PLC 프로그래밍 및 플랜트 시운전이 완료되면, 배송을 위해 전체 스키드를 작은 섹션으로 분리합니다. 이로 인해 정션 블록의 홈런 케이블이 분리되고 스키드 브레이크 포인트로 재위치됩니다. 현장 도착 후 작업자가 재조립하여 신호 테스트를 거치는데, 커넥터에 '키'가 있어 매우 간단하게 작업이 가능합니다. '키'커넥터를 통해 실수없이 작업할 수 있으며, 효율성 향상과 현장 비용절감이 가능합니다.
