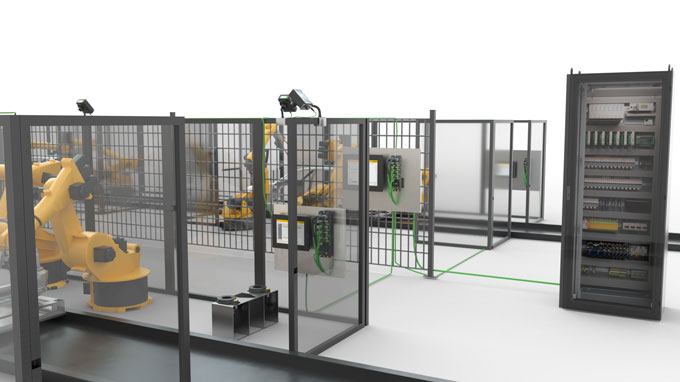

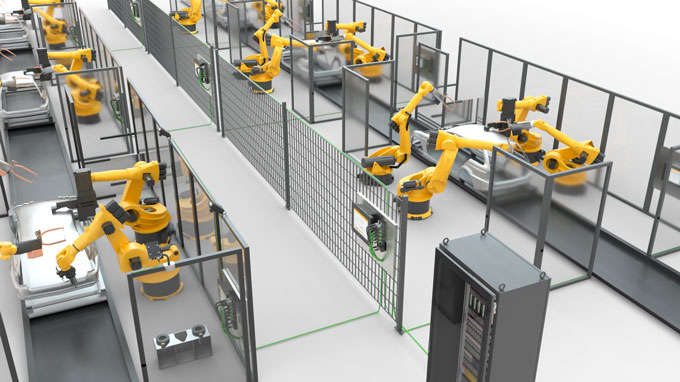

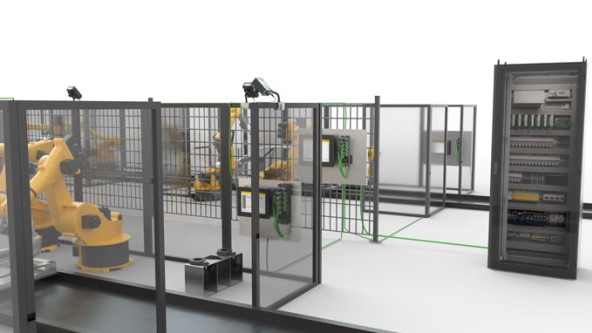

이더넷 네트워크로 연결된 로봇 용접 셀

툴 교체 어플리케이션에서 배선 및 사이클 시간을 단축 시키는 IP67 스위치

차체 구성에서 로봇 셀 네트워킹의 일반적인 과제는 툴 전환이나 카메라에서 데이터를 빠르게 전송하더라도 로봇이 실행 프로세스 중에 로봇을 정렬하고 수정하면서도 짧은 사이클 타임을 달성하는 것입니다. 또한 데이터 트래픽이 안전하고 전체 어플리케이션을 최대한 활용할 수 있어야 합니다.

빠른 데이터 처리를위한 컷 스루 포워딩 및 GBit 백본

매니지드 이더넷 스위치 TBEN-L-SE-M2는 컷 쓰루 포워딩을 통해 데이터 프레임을 전송합니다. 따라서 데이터 전송이 프레임 전송 위치를 알면 바로 시작되기 때문에 대기 시간이 최소화됩니다. IP 카메라는 나중에 제품 품질을 확인하는 대신 프로세스에서 로봇 안내에 사용될 수 있습니다. 또한 2개의 GBit 포트가있는 스위치는 컨트롤러에 대한 빠른 데이터 링크로 고속 백본을 설정합니다.

사용 시 이점

  • 퀵 링크-업 기능으로 150 ms 이내에 전환 가능한 툴
  • 방화벽, NAT Routing 및 VLAN을 통한 최대의 보안
  • Gbit 의 고속 백본 및 컷 스루 포워딩을 통한 빠른 데이터 처리량
  • 네트워크 부하 모니터링 및 브로드 캐스트 배리어를 통한 고가용성

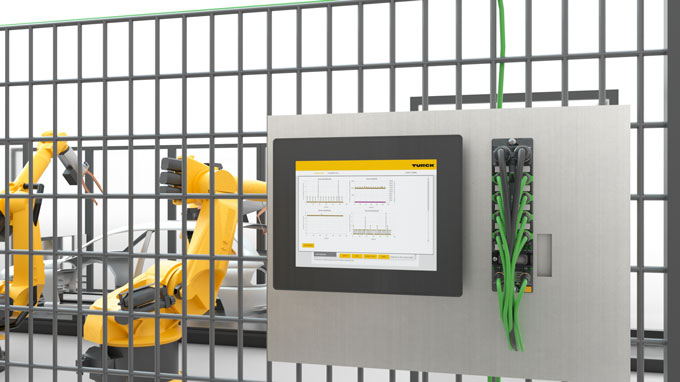

  • 보호 등급 IP67로 현장에 직접 설치가 가능하므로 배선 절감

  • 고속 백본은 스위치와 컨트롤러 간의 데이터 전송을 보장합니다

  • EtherNet/IP 및 표준 이더넷 네트워크 설정을 위한 포트 기반 IP 주소 할당

  • 현장에 스위치를 직접 장착하면 배선 작업이 최소화됩니다

  • 멀티 캐스트로 여러명의 관리자가 IP 카메라 스트림에 접근할 수 있습니다

차체 구성에서 로봇 셀 네트워킹의 일반적인 과제는 툴 전환이나 카메라에서 데이터를 빠르게 전송하더라도 로봇이 실행 프로세스 중에 로봇을 정렬하고 수정하면서 짧은 사이클 타임을 달성하는 것입니다. 또한 데이터 트래픽이 안전하고 전체 응용 프로그램을 최대한 활용할 수 있어야 합니다.

빠른 데이터 처리를위한 컷 스루 포워딩 및 GBit 백본

매니지드 이더넷 스위치 TBEN-L-SE-M2는 컷 쓰루 포워딩을 통해 데이터 프레임을 전송합니다. 따라서 데이터 전송이 프레임 전송 위치를 알면 바로 시작되기 때문에 대기 시간이 최소화됩니다. IP 카메라는 나중에 제품 품질을 확인하는 대신 프로세스에서 로봇 안내에 사용될 수 있습니다. 또한 2개의 GBit 포트가있는 스위치는 컨트롤러에 대한 빠른 데이터 링크로 고속 백본을 설정합니다.

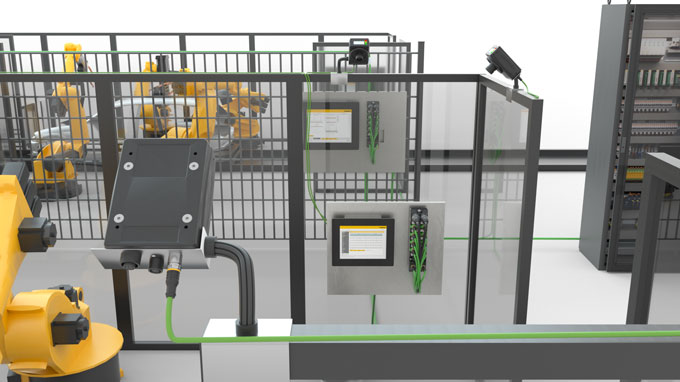

이 스위치는 퀵-링크 기능으로 툴 전환 속도를 향상시킵니다. 빠른 연결 기능을 갖춘 EhterNet/IP 장치와 빠른 시작 기능의 Profinet 장치는 150 ms 이내에 온라인 상태가 됩니다. 빠른 툴 전환으로 다양한 제품에 로봇을 효율적으로 사용할 수 있습니다.

네트워크 부하 모니터링 및 브로드 캐스트 스톰 보호로 인한 고가용성

스위치가 성능 한계에서 작동하는 경우 일반적으로 너무 늦게 감지되거나 감지되지 않습니다. 그럼에도 불구하고 이 조건은 시스템의 가용성에 중요합니다. 메모리 과부하로 쉽게 이어지고 네트워크 장치 오류가 발생할 수 있기 때문입니다. 통합 네트워크 부하 모니터링을 통해 예비로 사용할 수 있는 대역폭의 양을 포트 기반으로 볼 수 있습니다. 제어되지 않은 브로드 캐스트 요청이 일시적으로 네트워크의 전체 대역폭을 차지하지 않도록 하기 위해 스위치에는 "브로드 캐스트 스톰 보호"가 탑재되어 있습니다.

VLAN, 방화벽 및 NAT 라우팅으로 최대의 네트워크 보안 보장

생산 및 관리 네트워크는 VLAN (가상 네트워크)을 통해 분리될 수 있습니다. 이를 통해 액세스 권한을 보다 잘 제어할 수 있습니다. 통합 방화벽 외에도 스위치의 NAT 라우팅 기능은 보안을 강화합니다. NAT 라우팅은 충돌하는 IP 주소를 피합니다. 그런 다음 장치는 별칭 IP를 통해 주소가 지정되어 장치 조작 및 무단 액세스를 방지합니다.
