개조형 모터의 중앙 상태 모니터링
QM42VT1 진동 및 온도 센서를 사용한 안정적인 상태 모니터링

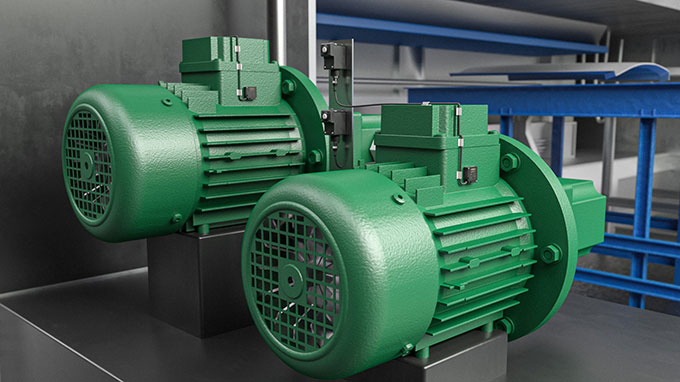

배기 시스템, 펌프 또는 컴프레셔 등 다양한 크기의 모터가 생산 공장 및 창고에서 사용됩니다. 따라서 유지 관리 담당자가 현장 점검을 수행하는 경우 특히 기계 유지 관리에 시간이 많이 걸리고 오류가 발생하기 쉽습니다.
터크의 솔루션을 사용하여 여러 모터의 데이터를 수집, 평가, 중앙 표시하고 필요한 경우 알람 조치와 연결하여 임박한 고장을 즉시 경고할 수 있습니다. 사용자는 무선 기술을 사용하여 QM42VT1 진동 및 온도 센서를 고성능 TX700 HMI 디바이스와 연결할 수 있습니다.
사용 시 이점
- 제어 시스템의 개입없이 제어 시스템을 쉽게 개조
- 개별 데이터 시각화 및 자동 경보를 포함한 모니터링을 통해 안정적 모터 작동 관리
- 효율적이고 예측 가능한 유지 보수
- 제한적으로 모터 데이터 접근 가능
견고한 센서로 진동 및 온도 값 감지

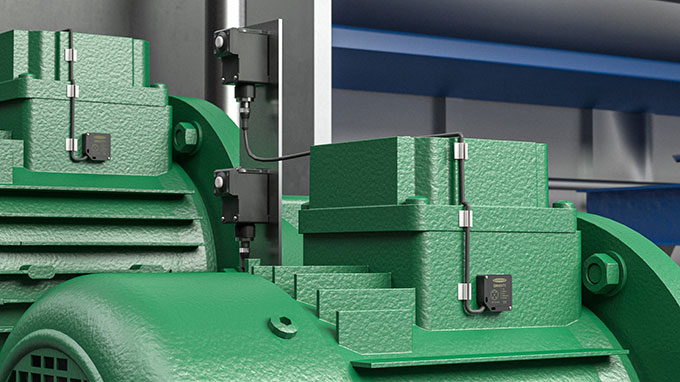

모터가 느슨해져서 샤프트가 잘못 정렬되었거나, 베어링이 걸려서 균형이 맞지 않을 때, 기계적 진동이 발생할 수 있습니다. QM42VT1 진동 및 온도 센서는 높은 정확도로 진동을 감지합니다. 이를 위해 소형 MEMS 기반 센서 (Micro-Electro-Mechanical System)는 마그네틱 홀더를 통해 모터 블록에 직접 장착됩니다. 여기에서 서로 다른 주파수 범위에서 2축에 걸쳐 속도 및 가속도 데이터를 제공합니다. 그런 다음 측정 데이터의 변경 사항을 사용하여 다양한 형태의 손상을 식별 할수 있습니다.
온도가 크게 증가하면 베어링의 마모 또는 윤활 부족이 나타날 수 있으므로 모터 온도를 측정하는 것도 중요합니다. IP67 센서는 또한 -40 ℃ ~ +105 ℃ 의 측정 범위 내에서 이러한 온도 변화를 감지합니다.
독점 무선 네트워크를 통한 데이터 전송
유지 보수 담당자는 진동 및 온도 센서를 배터리 전원 DX80 무선 모듈에 연결할 수 있습니다. 측정된 값은 독점 무선 네트워크를 통해 DX80 시스템의 수신기 모듈로 전송됩니다.
맞춤형 데이터 시각화

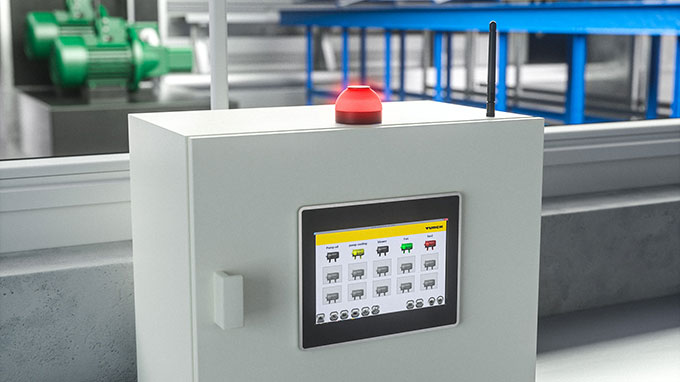

유지 보수 담당자는 터크의 HMI/PLC TX700에 모든 엔진 상태 데이터를 명확하게 표시합니다. TX VisuPro 소프트웨어로 모터의 값을 다양한 방식으로 표시할 수 있습니다. 또한 사용자는 기록 추세를 읽거나 로그 데이터를 추출하고, 자동 전자 메일 알림과 같은 경보를 구성할 수 있습니다. 회사 네트워크에 대한 이더넷 연결도 가능하여 회사 전체에서 데이터를 쿼리할 수 있습니다.
독립형 솔루션으로서의 제어 시스템
이 독립형 솔루션을 통해 유지 보수 담당자는 HMI의 현장이든 회사 네트워크의 모든 컴퓨터든 모든 기계의 상태 데이터를 항상 볼 수 있습니다.
