병렬 상태 모니터링을 통한 모터 제어

터크의 컴팩트 TBEN-S-2COM I/O 모듈은 동일한 이더넷 케이블을 통해 프로세스 및 상태 데이터를 전송합니다

모터의 경우 진동이 특히 마모 및 임박한 결함을 확인할 수 있는 지표입니다. 다른 주파수 패턴은 불균형 또는 베어링 손상과 같은 이상 징후에 대한 정보를 제공합니다. 체계적인 상태 모니터링은 센서 신호, 데이터 평가 및 대상 통신을 결합하여 이렇나 문제를 조기에 감지하는 데 도움이 됩니다. 터크의 컴팩트 TBEN-S-2COM I/O 모듈을 사용하면 상태 및 제어 데이터를 산업용 이더넷 네트워크에서 동시에 전송할 수 있습니다. 사용자는 추가 하드웨어에 대해 프리미엄 가격을 지불할 필요없이 기존 인프라를 효율적으로 사용할 수 있습니다.

사용 시 이점

  • 임박한 손상에 대한 적시 경고로 기계 가용성 향상
  • 기존 이더넷 케이블을 통한 통신으로 추가 배선 필요없음
  • 기계 제어와의 상호 작용을 방지하기 위한 우선 순위가 낮은 병렬 쿼리 프로세스
  • 산업용 이더넷 네트워크에서 시리얼 인터페이스와 모터의 분산 통합

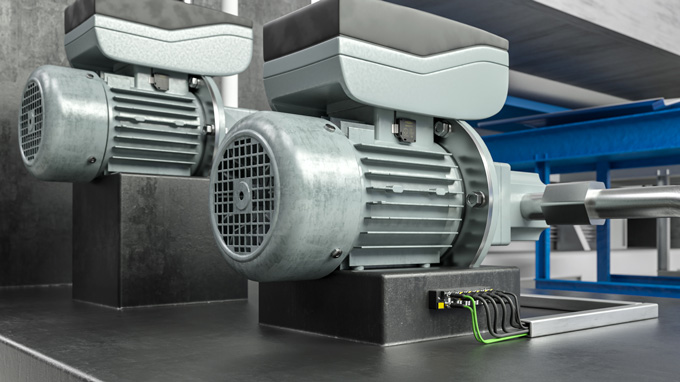

  • 진동은 모터의 마모 또는 결함을 나타낼 수 있습니다

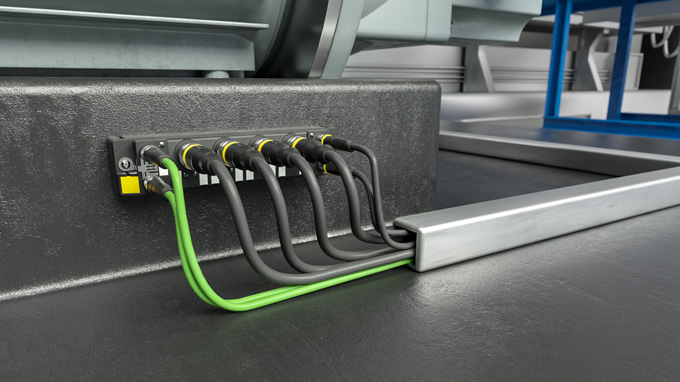

  • 터크의 I/O 모듈 TBEN-S2-2COM은 세 가지 이더넷 프로토콜을 지원합니다

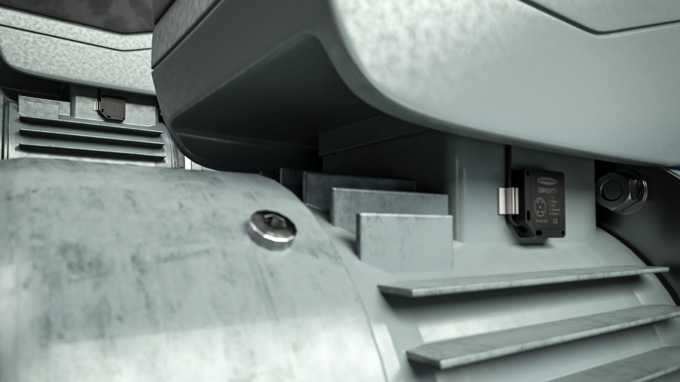

  • QM30VT 센서 (IP67)는 진동 외에도 온도 변화도 감지할 수 있습니다

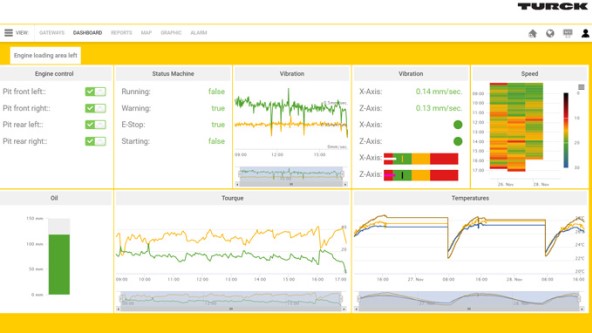

  • 데이터를 클라우드로 전송하면 다양한 최종 장치에서 데이터를 시각화할 수 있습니다

기계의 중심에 진동 센서

효과적인 모니터링을 위해서는 센서가 클라우드와 같은 상위 레벨 시스템과 원활하게 연결되어야 합니다. 진동 및 온도 값을 감지하기 위해 QM30VT2 센서는 각각 측정 값을 I/O 모듈로 보냅니다. 후속 평가 단계에서 속도 및 가속도 데이터는 오류를 감지하고 진단을 수행하거나 예측하는데 사용됩니다.

우선 순위 설정을 통한 데이터 전송

진동 센서와의 통신 외에도 컴팩트 TBEN-S2-2COM 멀티프로토콜 I/O 모듈은 RS485 (멀티포인트)  및 RS232 (포인트-투-포인트)를 포함한 다양한 통신 표준을 통해 시스템 제어에서 모터로 프로세스 데이터를 전송할 수 있습니다. 이 모듈에서는 4개의 추가 접점 신호 입력도 사용할 수 있습니다.

산업용 이더넷 통신은 멀티프로토콜 기술을 통해 설정됩니다. 공정 데이터는 엣지 게이트웨이, HMI, 제어 시스템 또는 클라우드 어플리케이션과 동시에 제어 시스템으로 전송될 수 있습니다. 이 기능은 진동 데이터가 다른 수준에서 평가되는 동안 모터 제어가 PLC에서 정상적으로 작동하도록 합니다. 진동 데이터는 모터 제어 데이터보다 낮은 우선 순위로 전송되므로 동일한 이더넷 케이블에서 두 데이터 흐름의 안정적인 통신을 보장합니다.

클라우드의 고급 서비스

터크의 HMI/PLC TX700과 같은 엣지 컨트롤러는 진동 센서에서 측정된 값을 사전 처리하거나 이 데이터를 MQTT 또는 OPC-UA와 같은 프로토콜을 통해 로컬 시스템이나 클라우드로 직접 전송할 수 있습니다. 개별적으로 구성된 클라우드 대시 보드는 상태 데이터를 시각화하고 임계값 초과 시 다양한 알림 옵션을 제공합니다. 따라서 유지 보수 엔지니어는 불규칙성에 대한 정보를 즉시 수수신하고 다른 최종 장치의 상태 모니터링 데이터에 액세스할 수 있습니다.
