폭발 위험 지역용 리모트 I/O
Elantas Beck사는 19인치 인터페이스 카드를 터크의 리모트 I/O 시스템, ecxom으로 현대화하였습니다.

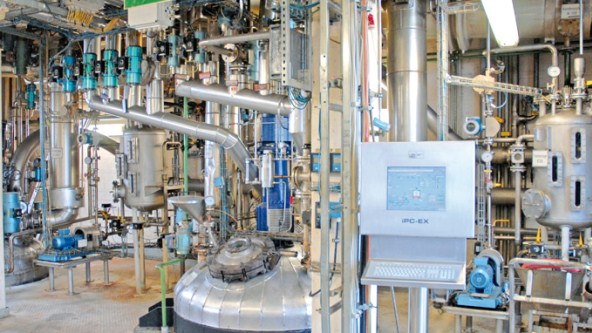

독일 함부르트에 위치한 Elantas Beck은 전기장비에 사용되는 함침 수지 및 바니시를 생산하는 기업입니다. Elantas Beck에서 산업용 수지 생산을 위해 다년간 사용해온 인터페이스 모듈이 결함에 취약해져 대체 방안이 필요했습니다. 리스크를 줄이기 위해 한 개의 반응기 라인에 우선 적용하여 인터페이스 기술 현대화를 시작하고, 다른 반응기 라인에 사용할 수 있는 대체 모듈을 비치하였습니다.
19"카드를 대신할 필드버스
유지 보수 담당자인 토마스(Thomas Pölking)는 19인치 카드, DIN 레일 장비 등의 다양한 대체 솔루션을 검토했고, 최종적으로 필드버스를 적용하기로 결정했습니다. 방폭 기능을 갖추고, 사용중인 S7-PLC와의 간편하고 직접적인 연결이 가능한 현대적인 솔루션이 필요한 상황이었습니다.
리모트 I/O 시스템을 적용하기로 결정한 후에, 공급업체를 찾기 시작했습니다. 설비 현대화, 확장 전문인 EAB 오토메이션이 공급업체 검토를 함께 했는데, EAB 오토메이션은 이 프로젝트의 설계 및 제어 엔지니어링을 지원하고 소프트웨어 및 스위칭 캐비닛을 제작하였습니다.

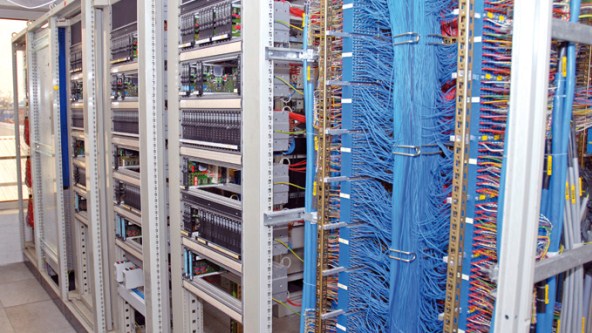

19"랙 내에 설치하는 콤팩트 시스템
EAB 오토메이션은 리모트 I/O 시스템을 공급하는 다양한 업체의 비교, 검토를 거쳐 터크의 리모트 I/O 시스템, excom®을 선택했습니다. EAB 오토메이션의 엔지니어 조헨(Jochen Ahrend)은 터크의 리모트 I/O는 다루기 쉽고 콤팩트한 하우징을 갖고 있어, 기존의 19인치 랙에 150개의 I/O를 모두 설치할 수 있었다고 전했습니다. excom® 리모트 I/O 시스템은 또 다른 장점을 가지고 있는데, 이는 반응기 라인에 별도의 PLC를 설치할 필요가 없다는 점입니다. 신호는 터크의 excom®을 통해 S7로 직접 전송됩니다.
EAB 는 excom®을 적용, 설치하는 첫 번째 프로젝트임에도 불구하고, 계획한대로 프로젝트를 성공적으로 마칠 수 있었습니다. 주말에 설치를 하고 월요일에 바로 가동할 수 있도록 구현했는데, EAB의 담당자는 터크의 excom® 엔지니어의 도움이 컸다고 전했습니다. "EAB의 문의 사항에 성실하고 신속한 답변을 주었고 엔지니어의 지원으로 프로젝트를 성공적으로 진행할 수 있었다."고 전했습니다.
필드버스 시스템

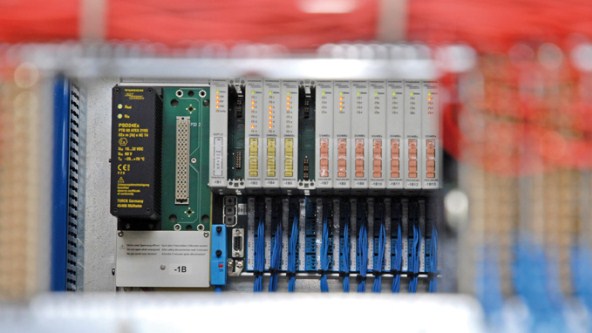

excom® 리모트 I/O는 1종 폭발 위험 지역과 2종 폭발 위험 지역에 설치할 수 있고, 필드 회로는 0종 폭발 위험 지역 사용도 가능합니다. IP20 등급의 I/O 모듈은 18.2 mm 너비에 4개의 아날로그 또는 4 ~ 8개의 입출력을 제공합니다. 이중화 전원, 이중화 게이트웨이, 16개의 E/A 모듈은 각각 43.2 cm, 20.6 cm, 11 cm의 너비에 설치할 수 있습니다. 이 구성으로 협소한 공간에서도 128개의 바이너리 또는 64개의 아날로그 채널을 사용할 수 있습니다.
