컴팩트 방폭

Wilhelm Niemann Maschinenfabrik은 정확한 센서와 빠른 소형 인터페이스 장치로 구성된 터크의 안전하고 효율적인 Ex 보호 솔루션으로 장비의 안정적인 작동을 보장합니다

Wilhelm Niemann Maschinenfabrik은 페인트, 바니시 및 화학 산업을 위한 믹서 및 밀을 제조하는 회사입니다. 폭발 위험 지역의 고객은 거의 이 장비를 사용합니다. Melle에 본사를 둔 제조업체는 제어 캐비닛에 터크의 IMX12 인터페이스 시리즈에서 공간 절약형 절연 스위칭 증폭기 및 온도 측정 증폭기를 설치하였습니다. 이 제품은 조작자 버튼의 신호를 필드로 보내고 본질 안전 디지털 및 아날로그 입력 신호를 전송합니다. Niemann은 또한 톱니바퀴형 디스크의 높이를 위치시키기 위해 IM36 포텐셔미터 증폭기에 수년 동안 의존해 왔습니다. Namur 출력을 갖춘 터크 유도식 이니시에이터는 훨씬 더 오래 사용되었으며 스위칭 거리가 길어 Niemann에 깊은 인상을 주었습니다.

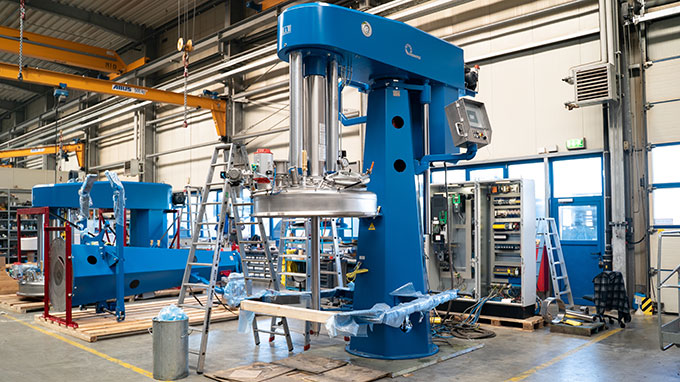

  • Niemann은 Kreis 디졸버와 같은 장비에 터크의 센서 및 인터페이스 장치를 설치하였습니다

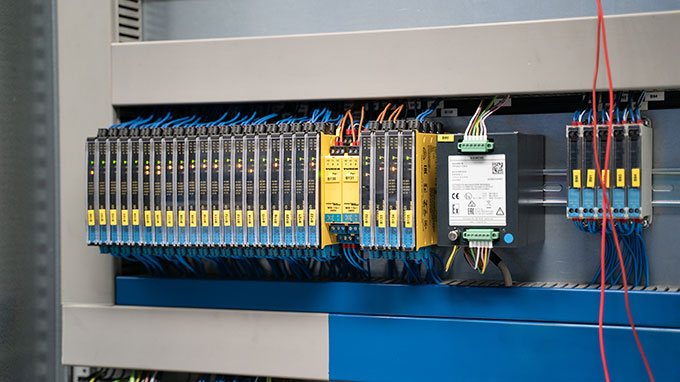

  • 방폭 환경에서 안전한 신호 전송을 보장하는 IMX12 및  IM36 증폭기

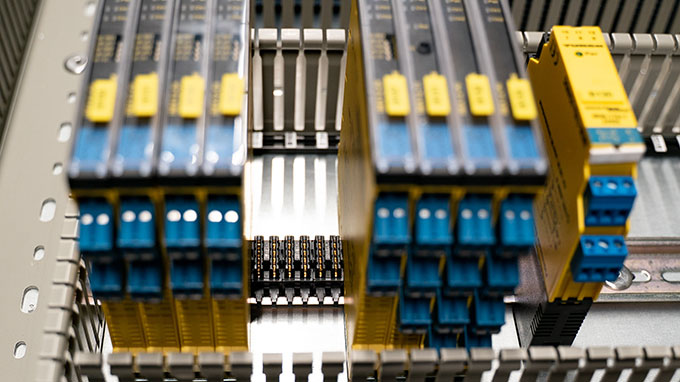

  • 파워 브릿지 시스템은 IMX12 장치의 전원 공급을 단순화합니다

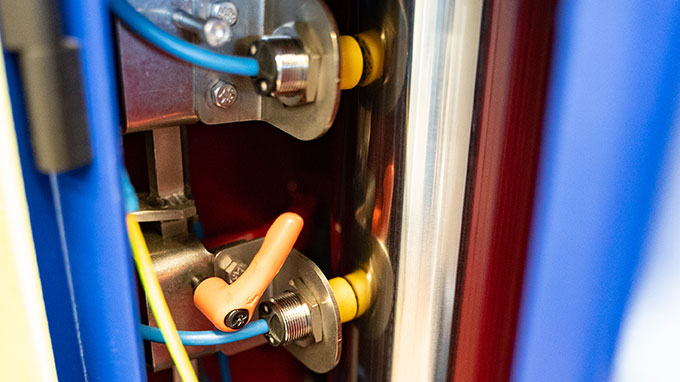

  • 기계 컬럼의 유도형 근접 스위치가 유압 램의 높이를 쿼리합니다

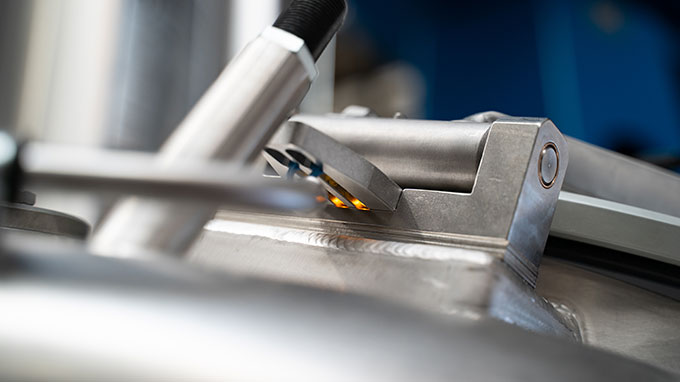

  • 홀에 컴팩트한 BIM-UNT 마그네틱 센서가 숨겨져 있습니다

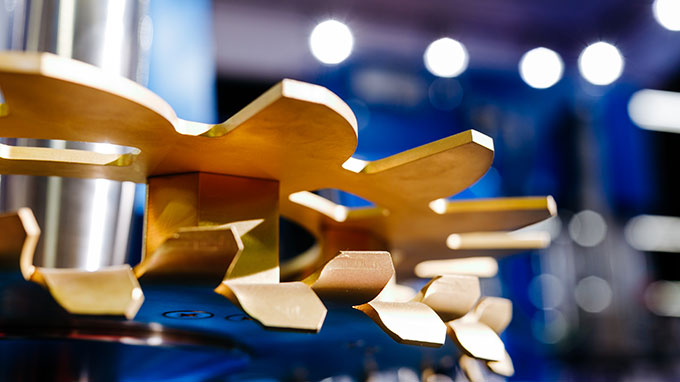

  • 생산 과정에서 용기의 이중 흡입 디스크가 설정된 높이로 회전합니다

  • Niemann의 전기 엔지니어링 프로젝트 매니저 Hendrik Werges

간소화 된 보호
Niemann은 디졸버, 바스켓 밀 및 "버터 플라이" Kreis 디졸버의 세 가지 기본 머신 유형을 생산합니다. 폭발 위험 구역에서의 장치 사용은 모든 기계에 공통적으로 적용되며, 이는 1종 폭발 위험 구역 외부의 제어 캐비닛에서도 고려해야 합니다. 캡슐화된 Profinet 또는 Profibus 케이블은 제어 캐비닛의 PLC에서 작동 요소로 연결될 수 있습니다.

PLC 기능이 포함되지 않은 제품은 하드 배선이 필요합니다. 터크의 IMX12 절연 스위칭 증폭기를 통해 오퍼레이터 버튼에서 필드로 신호를 보냅니다. 사용자가 Ex 구역에서 특정 디지털 또는 아날로그 값을 전달하려는 경우 IMX12 인터페이스 시리즈 장치도 사용됩니다. 터크의 IMX12 장치는 폭이 12.5mm에 불과하고 파워 브리지를 통한 간편한 전원 공급의 장점을 보유하여 선택되었습니다.

세 가지 환경, 세 가지 이니시에이터
Niemann은 인터페이스 기술 장치 이전에 오랫동안 터크의 센서 기술을 사용해 왔습니다. 예를 들어, Niemann의 엔지니어는 높이를 쿼리하기 위해 기계 컬럼에 M18 유도형 근접 스위치를 설치하여 사용했습니다. 이 센서는 거리와 상관없이 실린더와 링을 감지해야 하며, 적용된 터크의 NI10-G18 근접 스위치가 이 기능을 수행하였습니다.

Niemann 기계에서 가장 작은 터크 구성 요소를 찾고자하면, 면밀히 살펴 봐야합니다. 하우징 길이가 31mm이고 높이가 6mm 인 BIM-UNT-AY1X 자기장 센서는 탱크 주입구의 덮개 힌지에 숨겨져 있으며, 덮개가 열렸는지 닫혔는지 감지합니다. 또한 특별히 설계된 이 유도형 센서는 드라이브의 마모를 견딜 수 있으며, 매우 열악한 환경에서 스위치 러그를 스캔합니다.

IM36은 속도 테스트 통과
컨테이너 내부의 톱니 디스크 위치는 케이블이 장착된 센서에 의해 결정되며, 이는 아날로그 값으로 공급되어야 하는 측정 케이블의 접촉을 통해 저항 값을 공급합니다. 포텐셔미터 증폭기는 연결된 시스템이 안정적으로 높이를 조절할 수 있도록 이를 본질 안전 4-20 mA 값으로 빠르게 변환합니다. 이 과정은 과거에 종종 문제를 일으켰습니다.

전기 변환의 작업장 및 프로젝트 관리자인 Hendrik Werges는 “변환 시간이 너무 오래 걸리면 기계가 몇 센티미터만큼 중요한 포인트를 놓친 다음 계속 진동합니다.”라고 설명합니다. 솔루션으로 사이클 시간이 700 밀리 초 미만인 트랜스 듀서가 필요했습니다. 따라서 Niemann은 당시 터크의 인터페이스 장치로 변경했습니다. 정확하게 말하면 IM36 증폭기는 30 밀리 초 내에 변환을 완료하여 톱니바퀴형 디스크를 히스테리시스 범위 내에 배치할 수 있습니다.
