제품 REI-10S10S-4B360-H1181
인크리멘탈 엔코더
산업용 라인

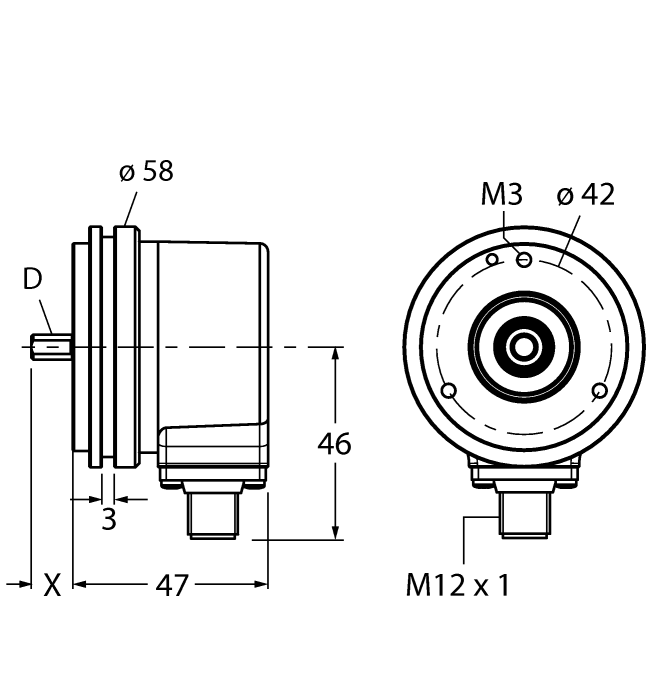

주문 번호: 100010339- 싱크로 리셉터클, Ø 58 mm
- 솔리드 샤프트, Ø 10 mm × 20 mm
- 광학 측정 원리
- 샤프트 재질: 스테인리스 스틸
- 하우징 및 샤프트 측의 보호 등급 IP67
- ‐40…+85 °C
- 최대 6,000 rpm(연속 작동 시 3,000 rpm)
- 5…30 VDC
- 인버전 포함 RS422/TTL
- 펄스 주파수 최대 300 kHz
- M12 × 1 male, 8핀
- 회전당 360 펄스
General data
| EAN | 4047101552386 |
| eCl@ss-Code (V5.1.4): | 27270502 -/- Encoder, incremental |
| Customs tariff number | 90314990000 |
| Country of origin | DE |
| Weight | 400 g |
Technical Data
| 엔코더 라인 | Industrial-Line |
| 기술 | 포토 |
| 출력 타입 | 인크리멘탈 |
| 샤프트 유형 | 솔리드 샤프트 |
| 샤프트 직경 D(mm) | 10 |
| 리셉터클 직경 | Ø 58 mm |
| 리셉터클 타입 | 싱크로 리셉터클 |
| 해상도, 인크리멘탈 | 360 ppr |
| 작동 전압 | 5…30VDC |
| 출력 기능 | RS422/TTL,인버전 포함 |
| 전기적 연결 | 커넥터,M12 × 1 |
| 하우징 재질 | 주조 아연 |
| 주위 온도 | -40…+85 °C |
| 보호 등급 샤프트 | IP67 |
| 보호 등급 | IP67 |
설치 액세서리
|
RA-BC-20-06-10
알루미늄 허브 포함 벨로즈 커플링 Ø 20 mm, d1 = 6 mm, d2 = 10 mm |
100048779 |
|
RA-BC-20-08-10
알루미늄 허브 포함 벨로즈 커플링 Ø 20 mm, d1 = 8 mm, d2 = 10 mm |
100048781 |
|
RA-BC-20-10-10
알루미늄 허브 포함 벨로즈 커플링 Ø 20 mm, d1 = 10 mm, d2 = 10 mm |
100048782 |
|
|
RA-BC-20-10-12
알루미늄 허브 포함 벨로즈 커플링 Ø 20 mm, d1 = 10 mm, d2 = 12 mm |
100048783 |
|

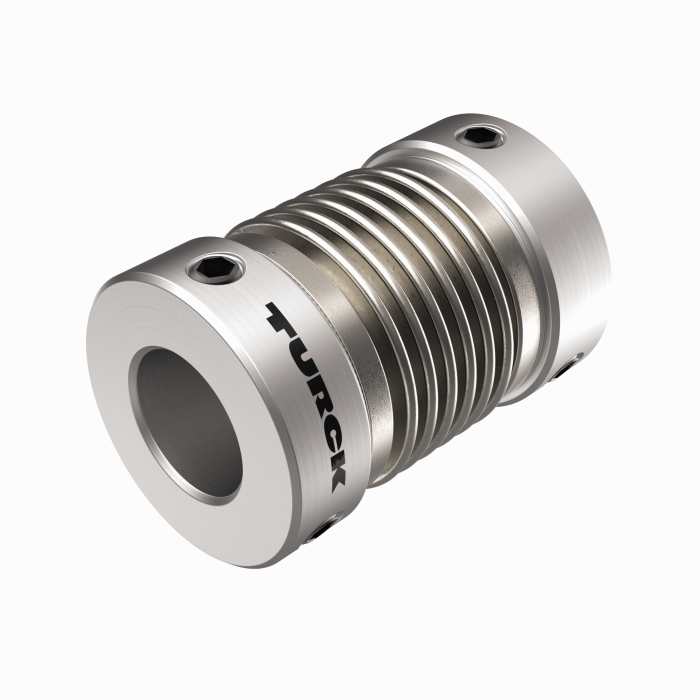

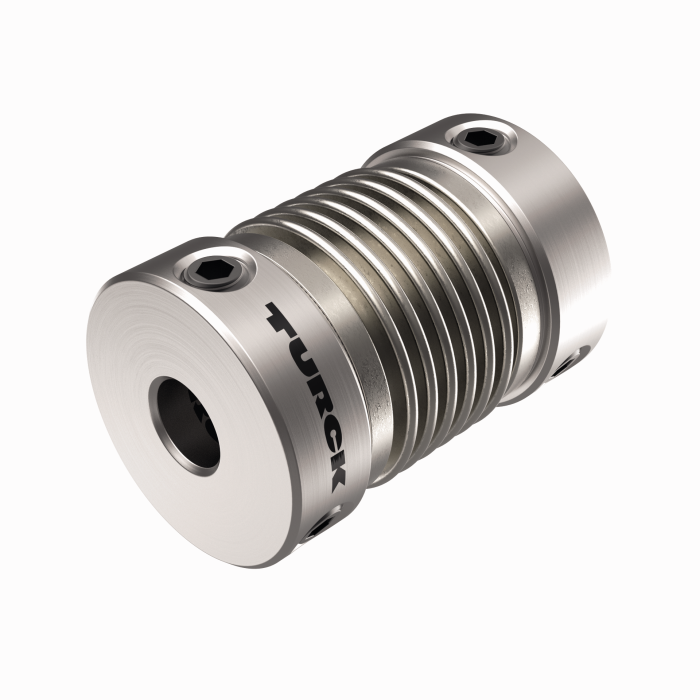

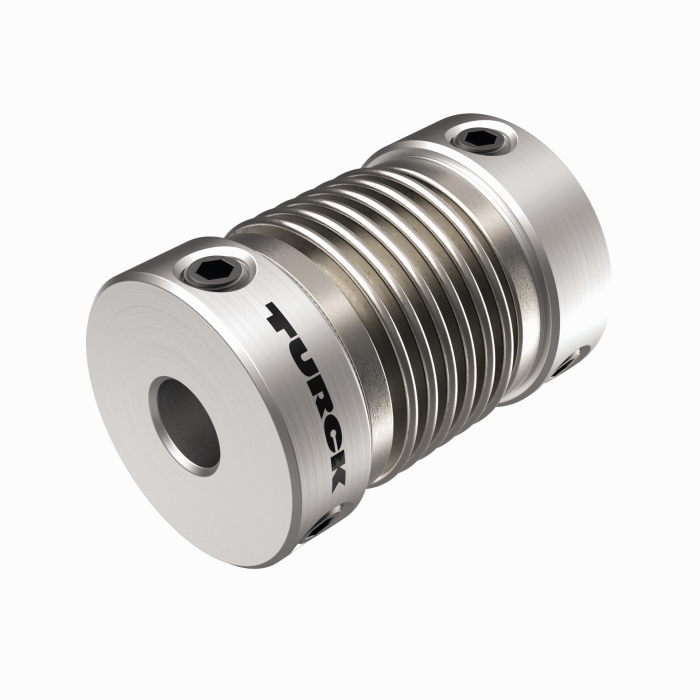

RA-BC-E-20-06-10
스테인리스 스틸 벨로즈 커플링 Ø 20 mm, d1 = 6 mm, d2 = 10 mm |
100048786 |
|

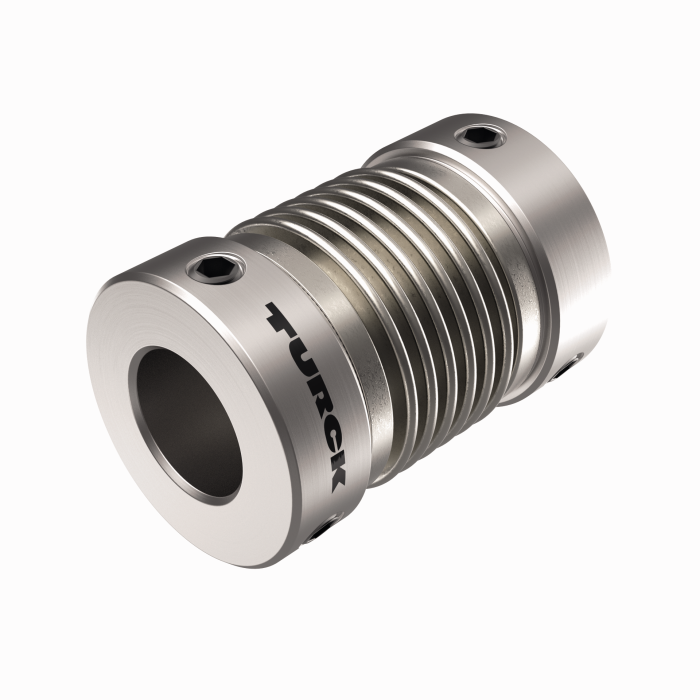

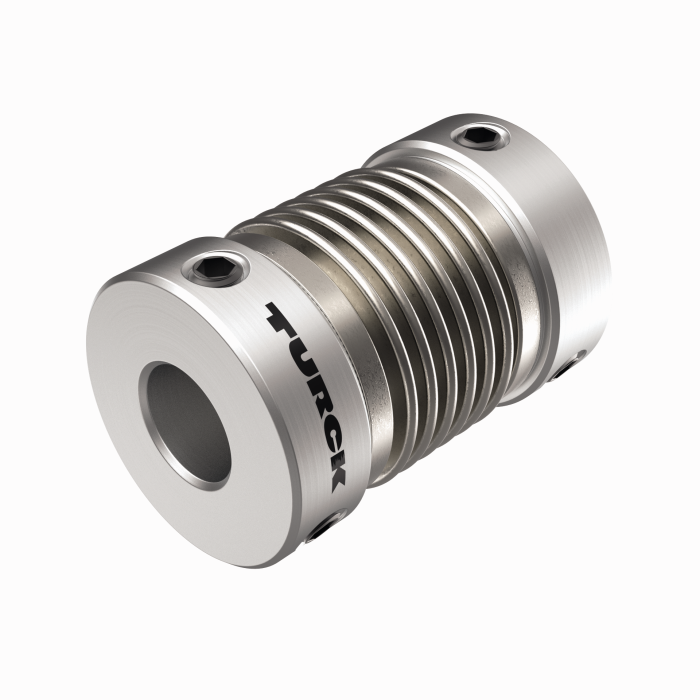

RA-BC-E-20-10-10
스테인리스 스틸 벨로즈 커플링 Ø 20 mm, d1 = 10 mm, d2 = 10 mm |
100048787 |
|
|
RA-BC-E-20-10-12
스테인리스 스틸 벨로즈 커플링 Ø 20 mm, d1 = 10 mm, d2 = 12 mm |
100048788 |
|

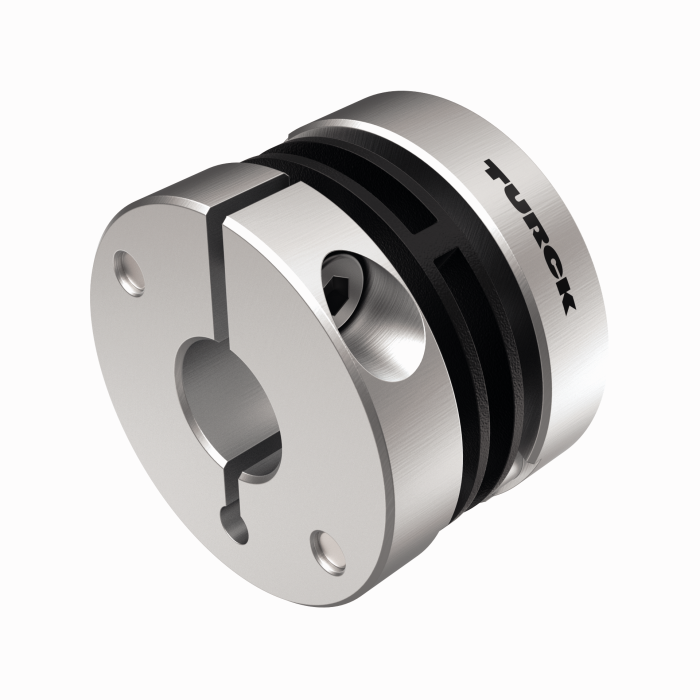

RA-SDC-30-10-10
스프링 디스크 커플링 Ø 30 mm, d1 = 10 mm, d2 = 10 mm |
100048792 |
|
|
RA-SDC-30-10-12
스프링 디스크 커플링 Ø 30 mm, d1 = 10 mm, d2 = 12 mm |
100048793 |
|

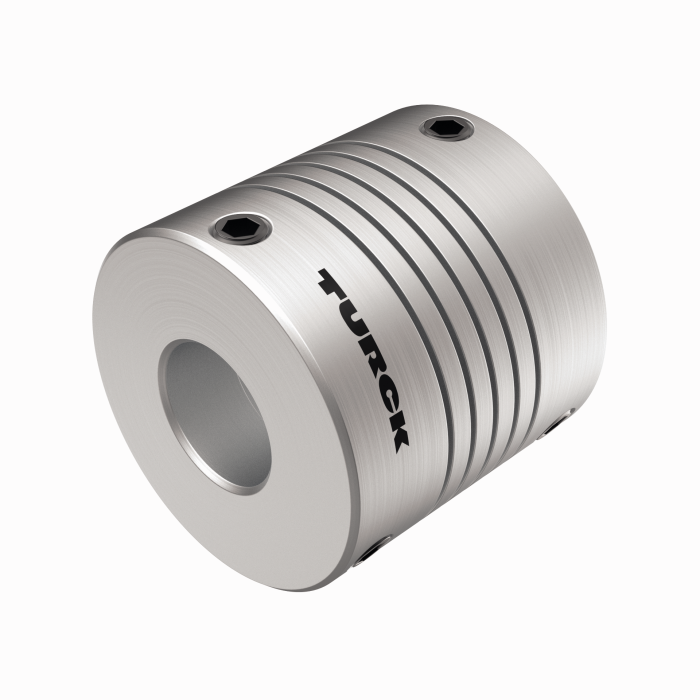

RA-HC-25-10-10
알루미늄 나선형 커플링 Ø 25 mm, d1 = 10 mm, d2 = 10 mm |
100048796 |
|
|
RA-HC-25-10-12
알루미늄 나선형 커플링 Ø 25 mm, d1 = 10 mm, d2 = 12 mm |
100048797 |
|

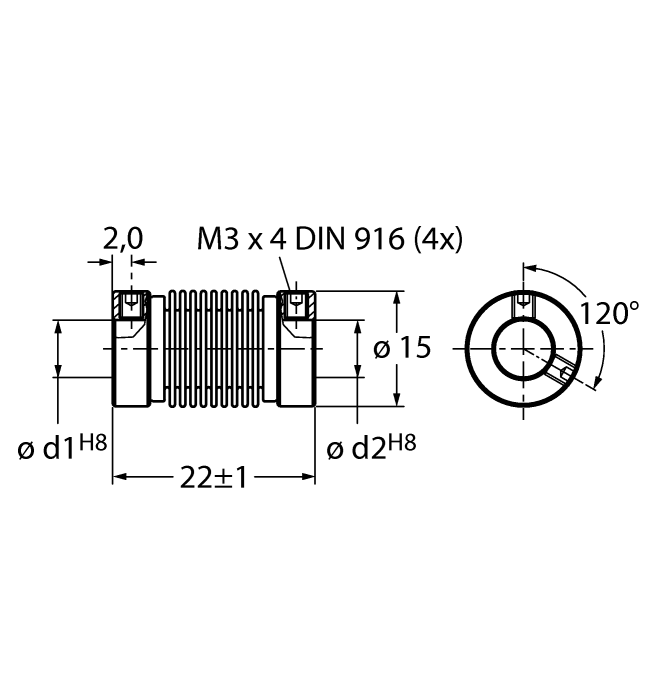

RCS-15-08-06
벨로즈 커플링, 외경: 15 mm, 보어 직경: 8 mm/6 mm |
1545361 |
|
|
RCS-15-06-06
벨로즈 커플링, 외경: 15 mm, 보어 직경: 6 mm/6 mm |
1545362 |
|
|
RCS-15-06-04
벨로즈 커플링, 외경: 15 mm, 보어 직경: 6 mm/4 mm |
1545363 |
연결 액세서리
|

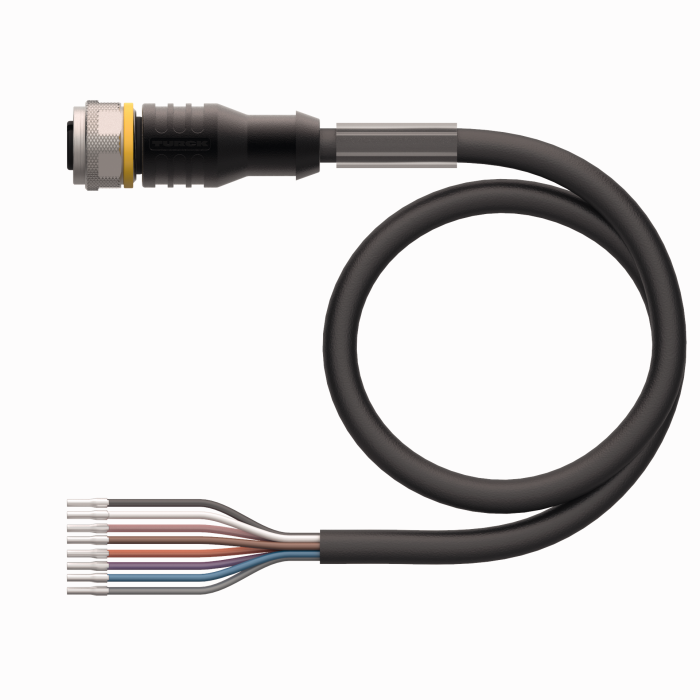

RKC8T-2/TXL
연결 케이블, M12 female 커넥터, 일자형, 8핀, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색, cULus 승인 |
6625142 |
|

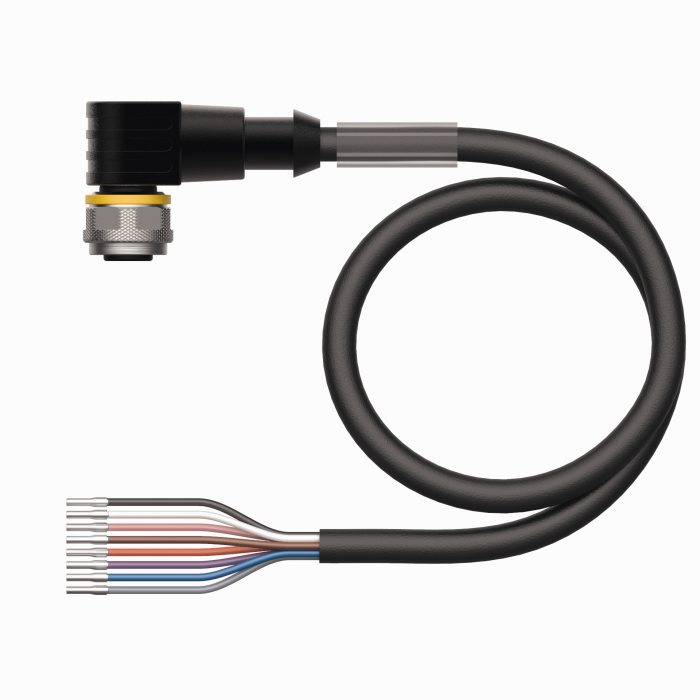

WKC8T-2/TXL
연결 케이블, M12 female 커넥터, 직각형, 8핀, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색, cULus 승인 |
6625145 |
