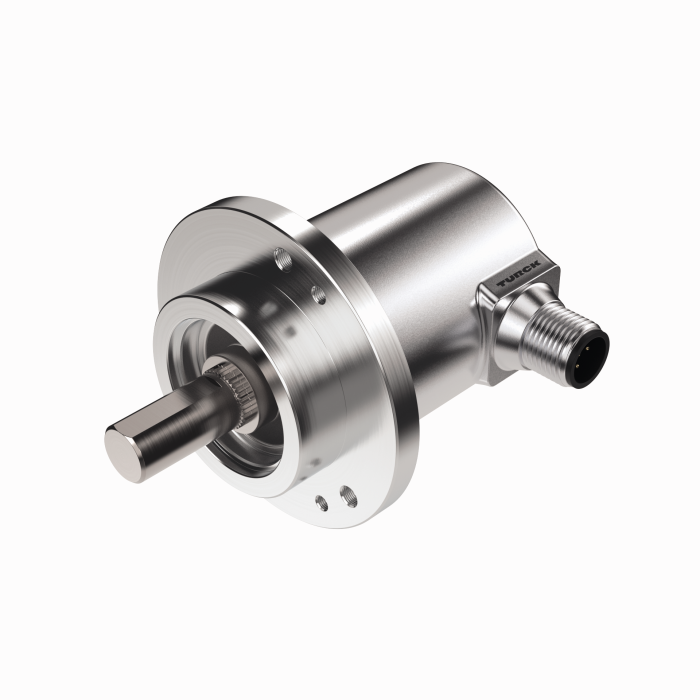

제품 REM-E-195T10C-IOL32B-H1141
앱솔루트 로터리 엔코더 - 멀티턴
IO-Link
효율성 라인
주문 번호: 100021186- 클램핑 리셉터클, Ø 58 mm
- 솔리드 샤프트, Ø 10 mm × 20 mm
- 마그네틱 측정 원리
- 샤프트 재질: 스테인리스 스틸
- 하우징 및 샤프트 측의 보호 등급 IP64
- ‐20…+70 °C
- 최대 4,000 rpm(연속 작동 시 2,000 rpm)
- 에너지 하베스팅 기술
- 18…30 VDC
- M12 × 1 male 커넥터, 4핀
- 싱글턴 해상도 14 Bit 확장 가능, 기본 14 Bit
- 멀티턴 해상도는 총 해상도에서 18 Bit로만 확장 가능, 기본 18 Bit
- 총 해상도 32 Bit 확장 가능, 기본 32 Bit
General data
| EAN | 4047101528060 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- Encoder, absolute |
| Customs tariff number | 90318080000 |
| Country of origin | DE |
| Weight | 338 g |
Technical Data
| 엔코더 라인 | Efficiency-Line |
| 기술 | 마그네틱 |
| 출력 타입 | 앱솔루트 멀티턴 |
| 샤프트 유형 | 솔리드 샤프트 |
| 샤프트 직경 D(mm) | 10 |
| 리셉터클 직경 | Ø 58 mm |
| 리셉터클 타입 | 클램핑 리셉터클 |
| 작동 전압 | 18…30VDC |
| 통신 프로토콜 | IO-Link |
| 전기적 연결 | 커넥터,M12 × 1 |
| 하우징 재질 | 주조 아연 |
| 주위 온도 | -20…+70 °C |
| 보호 등급 샤프트 | IP64 |
| 보호 등급 | IP64 |
설치 액세서리
|
RA-BC-20-06-10
알루미늄 허브 포함 벨로즈 커플링 Ø 20 mm, d1 = 6 mm, d2 = 10 mm |
100048779 |
|
RA-BC-20-08-10
알루미늄 허브 포함 벨로즈 커플링 Ø 20 mm, d1 = 8 mm, d2 = 10 mm |
100048781 |
|
RA-BC-20-10-10
알루미늄 허브 포함 벨로즈 커플링 Ø 20 mm, d1 = 10 mm, d2 = 10 mm |
100048782 |
|
|
RA-BC-20-10-12
알루미늄 허브 포함 벨로즈 커플링 Ø 20 mm, d1 = 10 mm, d2 = 12 mm |
100048783 |
|

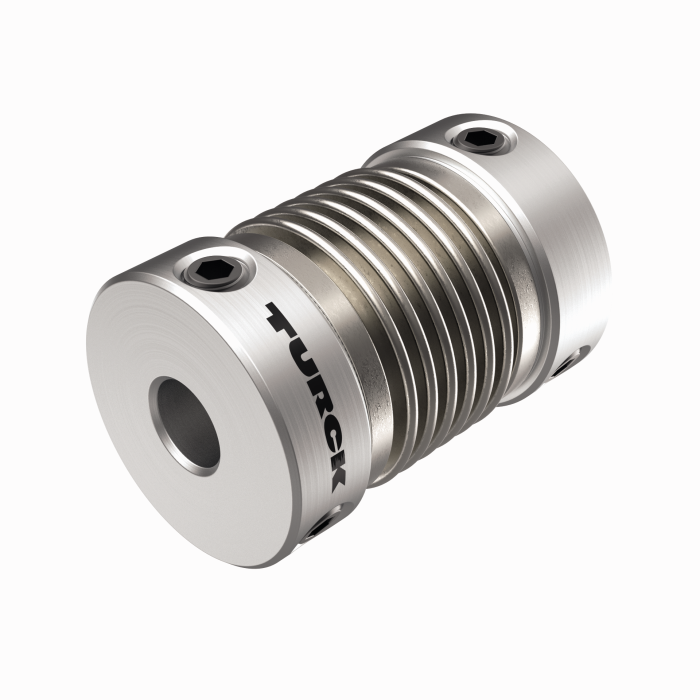

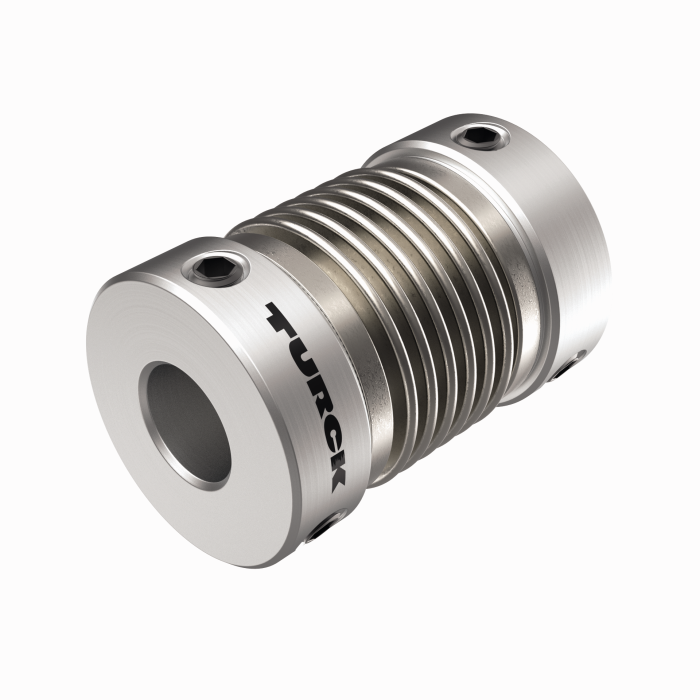

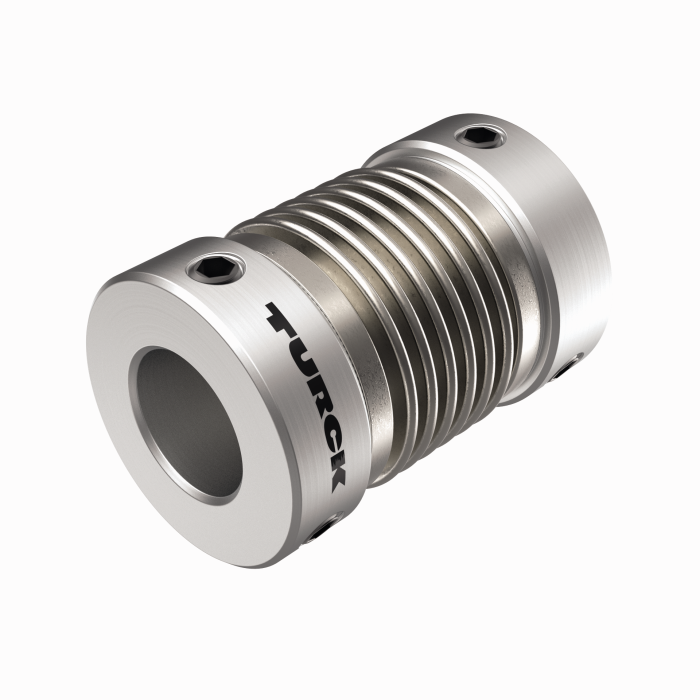

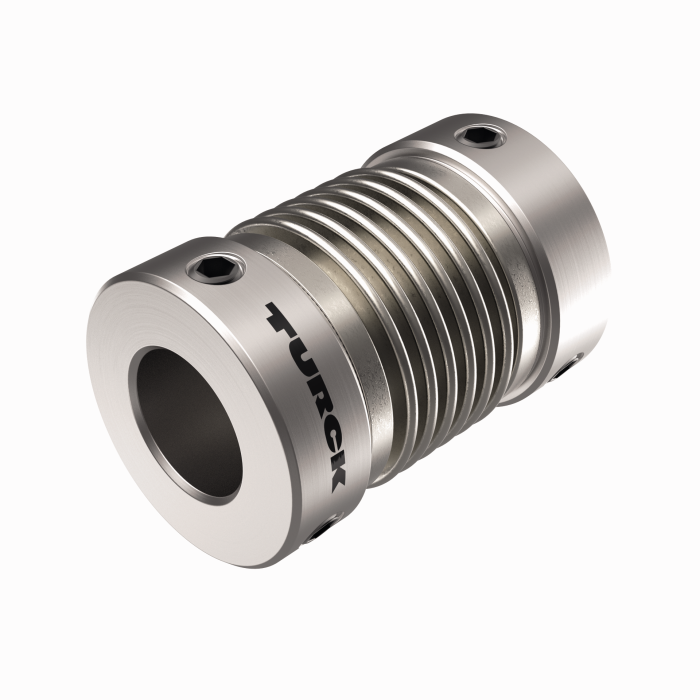

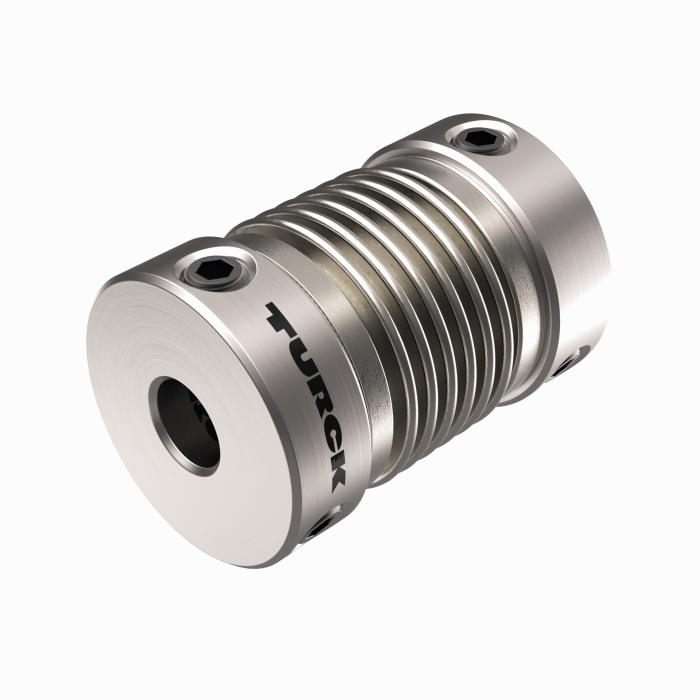

RA-BC-E-20-06-10
스테인리스 스틸 벨로즈 커플링 Ø 20 mm, d1 = 6 mm, d2 = 10 mm |
100048786 |
|
RA-BC-E-20-10-10
스테인리스 스틸 벨로즈 커플링 Ø 20 mm, d1 = 10 mm, d2 = 10 mm |
100048787 |
|
|
RA-BC-E-20-10-12
스테인리스 스틸 벨로즈 커플링 Ø 20 mm, d1 = 10 mm, d2 = 12 mm |
100048788 |
|

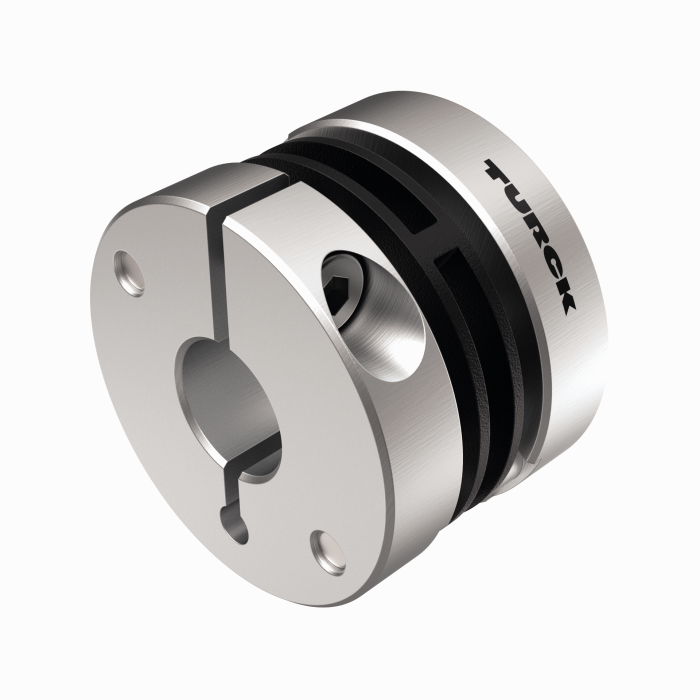

RA-SDC-30-10-10
스프링 디스크 커플링 Ø 30 mm, d1 = 10 mm, d2 = 10 mm |
100048792 |
|
|
RA-SDC-30-10-12
스프링 디스크 커플링 Ø 30 mm, d1 = 10 mm, d2 = 12 mm |
100048793 |
|

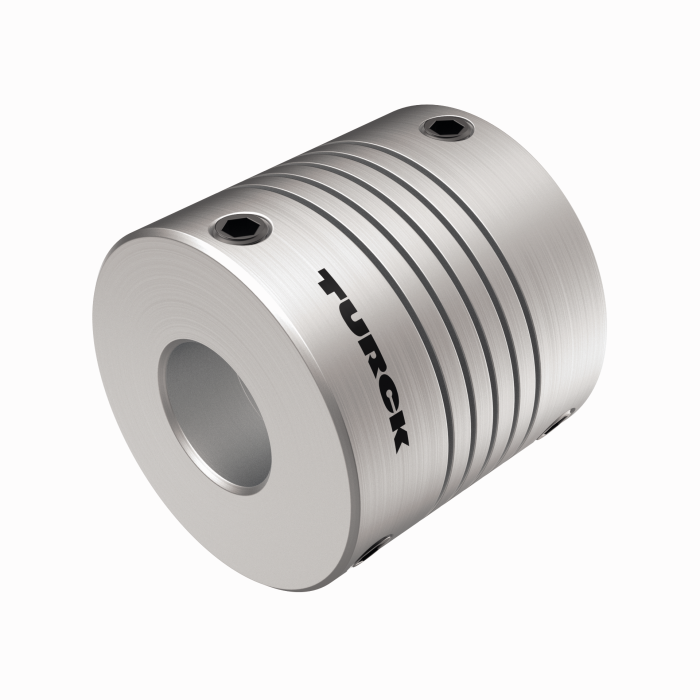

RA-HC-25-10-10
알루미늄 나선형 커플링 Ø 25 mm, d1 = 10 mm, d2 = 10 mm |
100048796 |
|
|
RA-HC-25-10-12
알루미늄 나선형 커플링 Ø 25 mm, d1 = 10 mm, d2 = 12 mm |
100048797 |
기능 액세서리
|

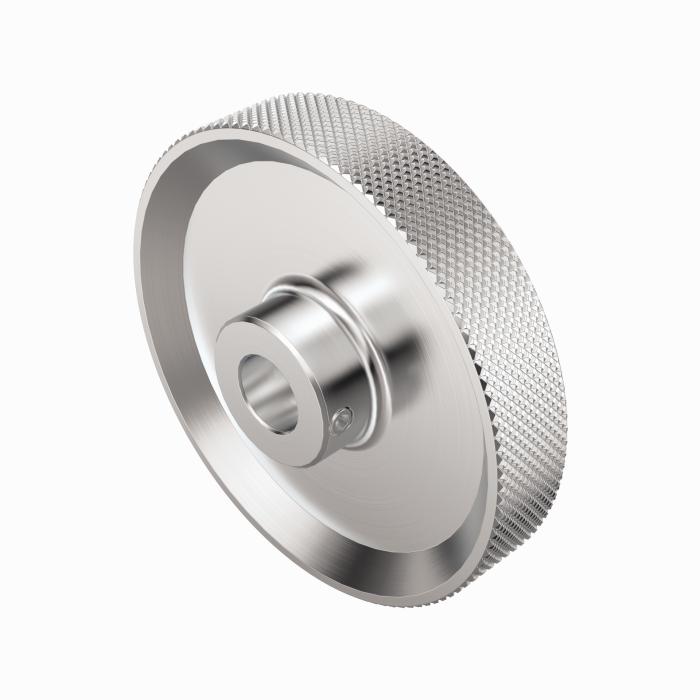

RA-MW-200-12-DK1-10
엔코더용 알루미늄 측정 휠(크로스 널링), 원주 0.2 m, 너비 12 mm, D = 10 mm |
100038302 |
|

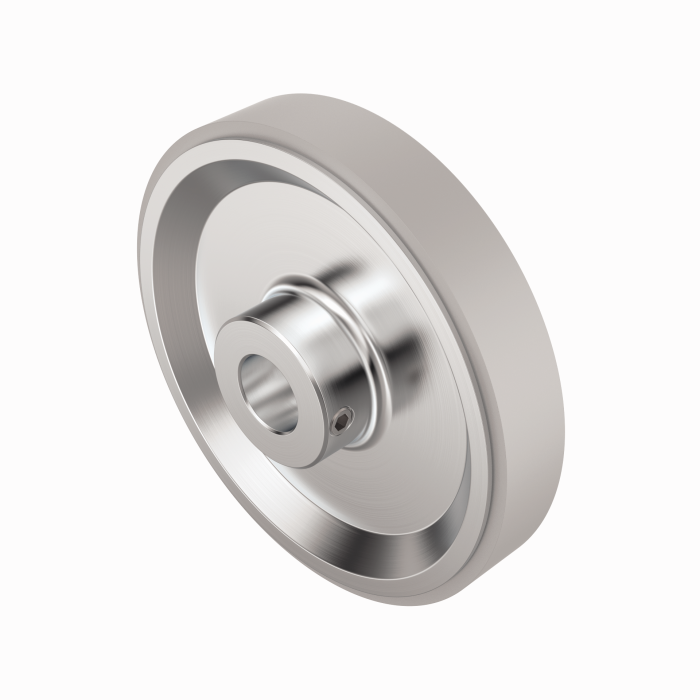

RA-MW-200-12-PS1-10
엔코더용 알루미늄 측정 휠(매끄러운 PU), 원주 0.2 m, 너비 12 mm, D = 10 mm |
100038303 |
|
RA-MW-200-12-RT1-10
엔코더용 알루미늄 측정 휠(스터드형 PU), 원주 0.2 m, 너비 12 mm, D = 10 mm |
100038304 |
|

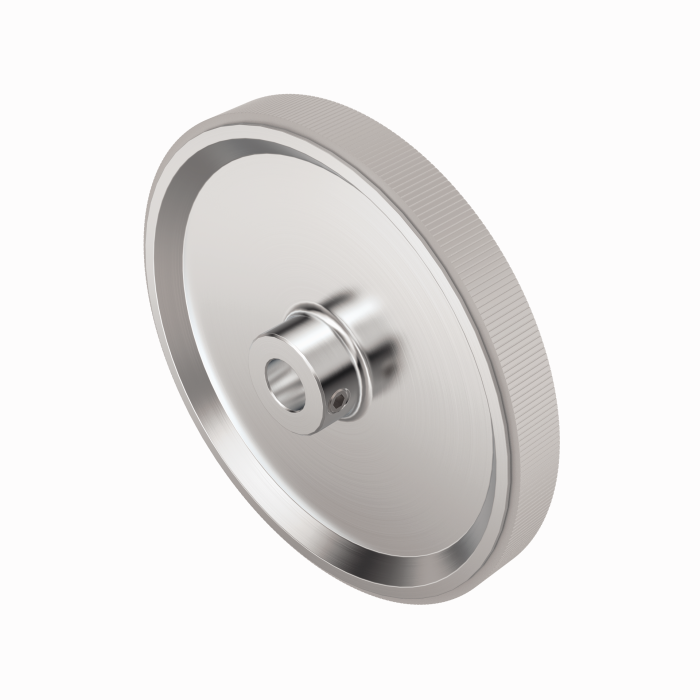

RA-MW-200-12-PC1-10
엔코더용 알루미늄 측정 휠(홈이 있는 PU), 원주 0.2 m, 너비 12 mm, D = 10 mm |
100038305 |
|

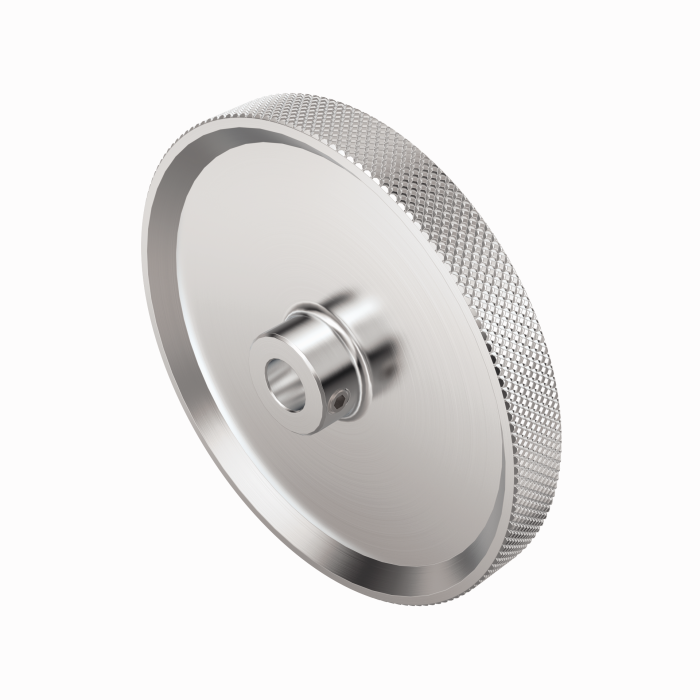

RA-MW-500-25-DK1-10
엔코더용 알루미늄 측정 휠(크로스 널링), 원주 0.5 m, 너비 25 mm, D = 10 mm |
100038314 |
|

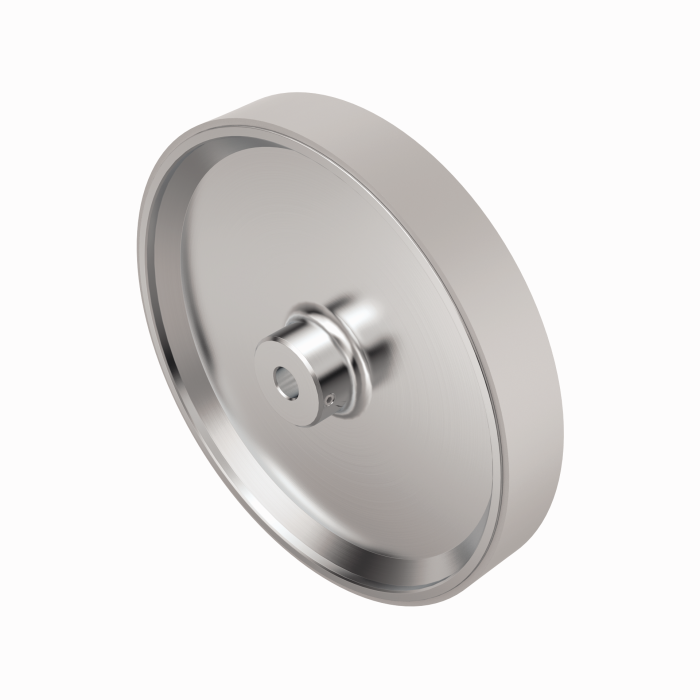

RA-MW-500-25-PS1-10
엔코더용 알루미늄 측정 휠(매끄러운 PU), 원주 0.5 m, 너비 25 mm, D = 10 mm |
100038315 |
|

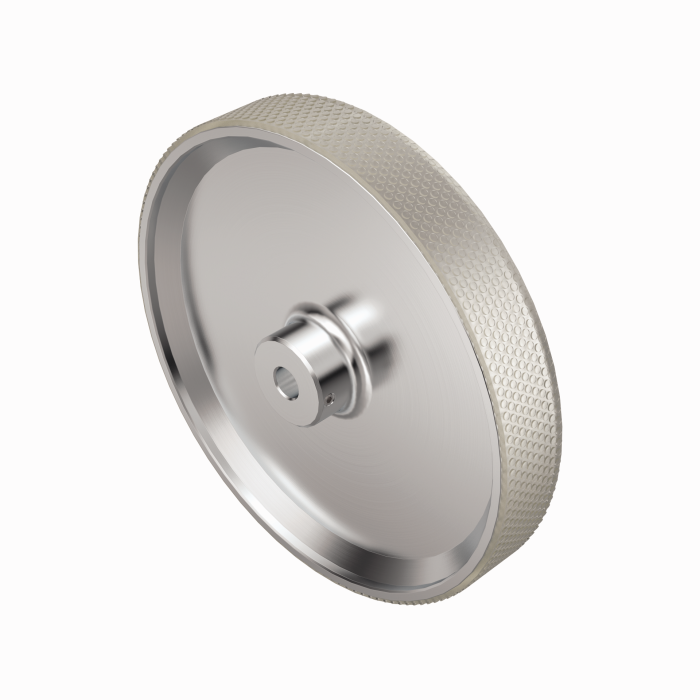

RA-MW-500-25-RT1-10
엔코더용 알루미늄 측정 휠(스터드형 PU), 원주 0.5 m, 너비 25 mm, D = 10 mm |
100038316 |
|
RA-MW-500-25-PC1-10
엔코더용 알루미늄 측정 휠(홈이 있는 PU), 원주 0.5 m, 너비 25 mm, D = 10 mm |
100038317 |
|
RA-MW-300-12-DK1-10
엔코더용 알루미늄 측정 휠(크로스 널링), 원주 0.3 m, 너비 12 mm, D = 10 mm |
100038306 |
|
RA-MW-300-12-PS1-10
엔코더용 알루미늄 측정 휠(매끄러운 PU), 원주 0.3 m, 너비 12 mm, D = 10 mm |
100038307 |
|
RA-MW-300-12-RT1-10
엔코더용 알루미늄 측정 휠(스터드형 PU), 원주 0.3 m, 너비 12 mm, D = 10 mm |
100038308 |
|
RA-MW-300-12-PC1-10
엔코더용 알루미늄 측정 휠(홈이 있는 PU), 원주 0.3 m, 너비 12 mm, D = 10 mm |
100038309 |
|

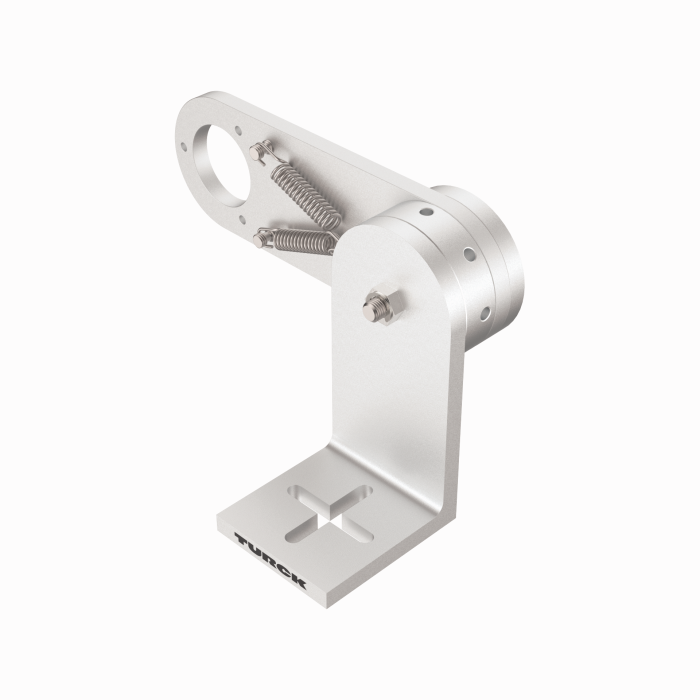

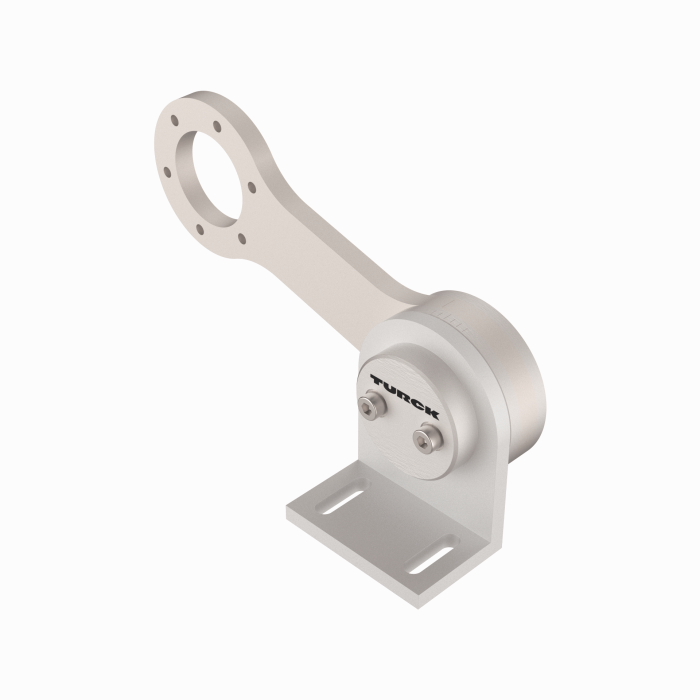

RA-SAB-15-36
58 mm 리셉터클 포함 엔코더용 스프링 암, 권장 접촉 압력 15 N, 최대 접촉 압력 30 N |
100038251 |
|
RA-SAB-30-36
58 mm 리셉터클 포함 엔코더용 스프링 암, 권장 접촉 압력 30 N, 최대 접촉 압력 40 N |
100038294 |
