제품 REM-101S10S-9F32B-H1151
앱솔루트 로터리 엔코더 - 멀티턴
산업용 라인

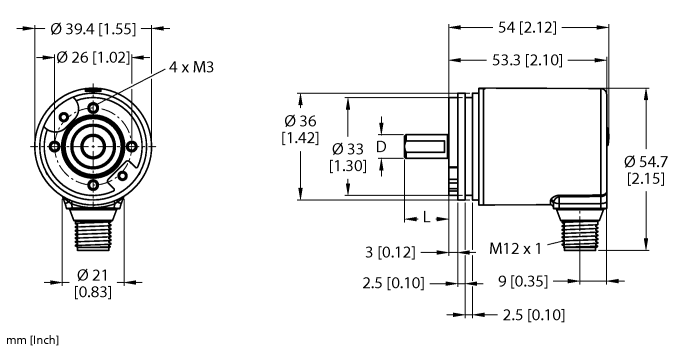

주문 번호: 100023545- 싱크로 리셉터클, Ø 36 mm
- 솔리드 샤프트, Ø 10 mm × 20 mm
- 마그네틱 측정 원리
- 샤프트 재질: 스테인리스 스틸
- 하우징 및 샤프트 측의 보호 등급 IP67
- ‐40…+80 °C
- 최대 4,000 rpm(연속 작동 시 2,000 rpm)
- 10…30 VDC
- SAE J1939
- M12 × 1 male 커넥터, 5핀
- 싱글턴 해상도 14 Bit 확장 가능, 기본 14 Bit
- 멀티턴 해상도는 총 해상도에서 최대 29 Bit로 확장 가능, 기본 18 Bit
- 총 해상도 32 Bit 확장 가능, 기본: 32 Bit
General data
| eCl@ss-Code (V5.1.4): | 27270501 -/- Encoder, absolute |
| Customs tariff number | 90318080000 |
| Country of origin | DE |
| Weight | 200 g |
Technical Data
| 엔코더 라인 | Industrial-Line |
| 기술 | 마그네틱 |
| 출력 타입 | 앱솔루트 멀티턴 |
| 샤프트 유형 | 솔리드 샤프트 |
| 샤프트 직경 D(mm) | 10 |
| 리셉터클 직경 | Ø 36 mm |
| 리셉터클 타입 | 싱크로 리셉터클 |
| 작동 전압 | 10…30VDC |
| 통신 프로토콜 | SAE J1939 |
| 전기적 연결 | 커넥터,M12 × 1 |
| 하우징 재질 | 주조 아연 |
| 주위 온도 | -40…+80 °C |
| 보호 등급 샤프트 | IP67 |
| 보호 등급 | IP67 |
설치 액세서리
|

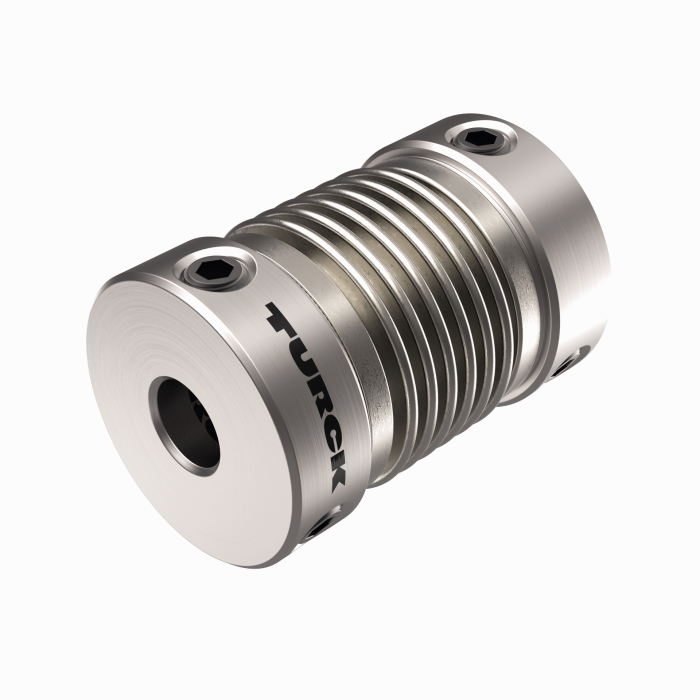

RA-BC-20-06-10
알루미늄 허브 포함 벨로즈 커플링 Ø 20 mm, d1 = 6 mm, d2 = 10 mm |
100048779 |
|

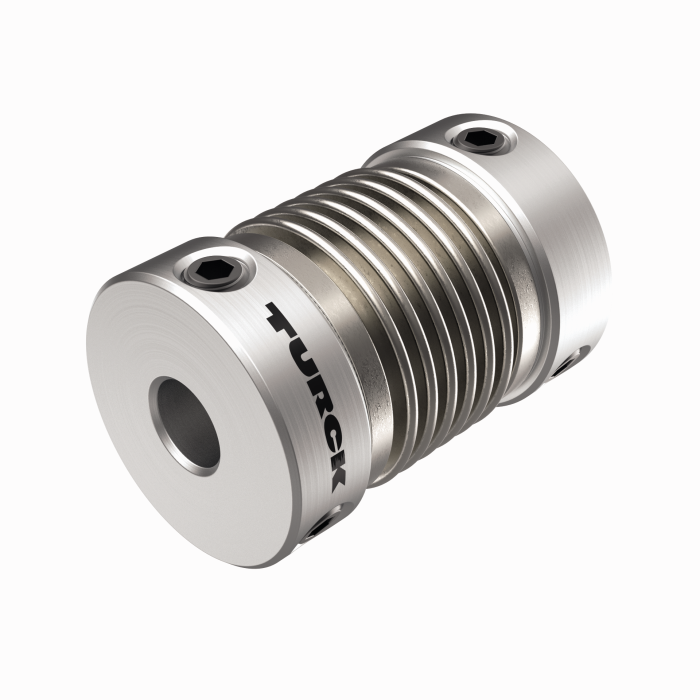

RA-BC-20-08-10
알루미늄 허브 포함 벨로즈 커플링 Ø 20 mm, d1 = 8 mm, d2 = 10 mm |
100048781 |
|

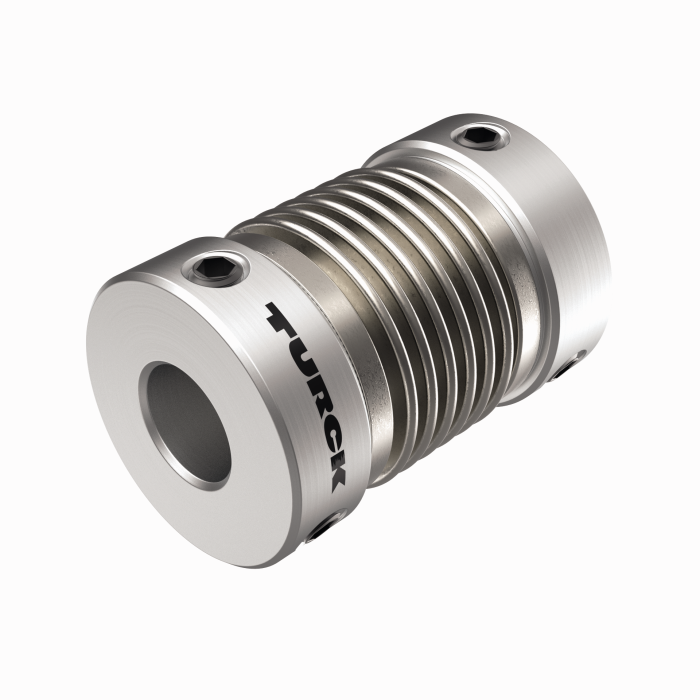

RA-BC-20-10-10
알루미늄 허브 포함 벨로즈 커플링 Ø 20 mm, d1 = 10 mm, d2 = 10 mm |
100048782 |
|
|

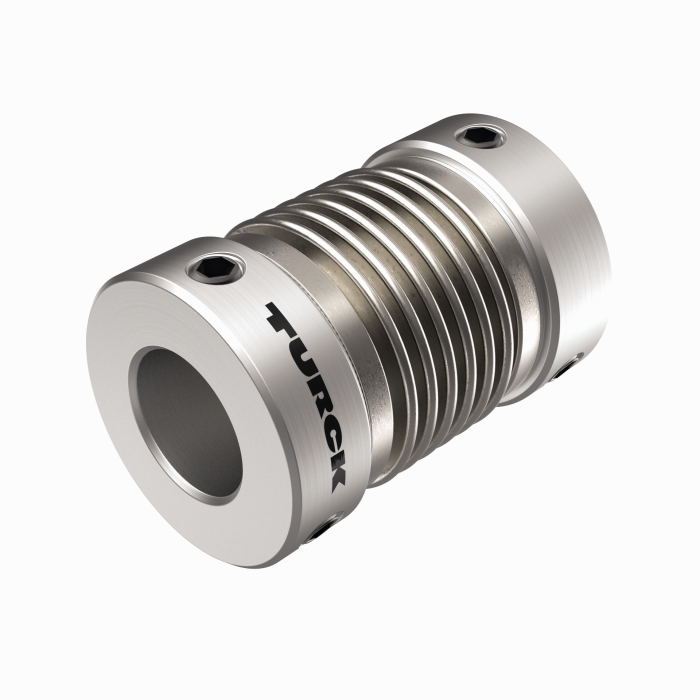

RA-BC-20-10-12
알루미늄 허브 포함 벨로즈 커플링 Ø 20 mm, d1 = 10 mm, d2 = 12 mm |
100048783 |
|
RA-BC-E-20-06-10
스테인리스 스틸 벨로즈 커플링 Ø 20 mm, d1 = 6 mm, d2 = 10 mm |
100048786 |
|
RA-BC-E-20-10-10
스테인리스 스틸 벨로즈 커플링 Ø 20 mm, d1 = 10 mm, d2 = 10 mm |
100048787 |
|
|

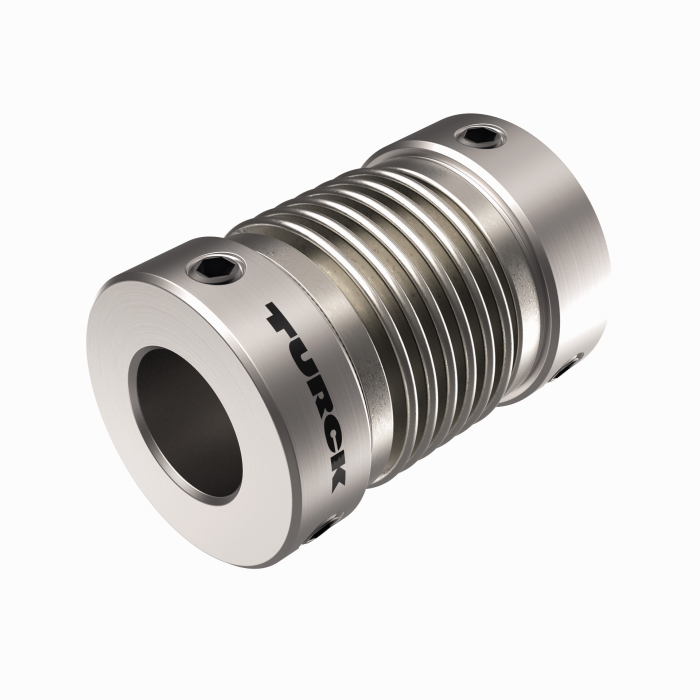

RA-BC-E-20-10-12
스테인리스 스틸 벨로즈 커플링 Ø 20 mm, d1 = 10 mm, d2 = 12 mm |
100048788 |
|

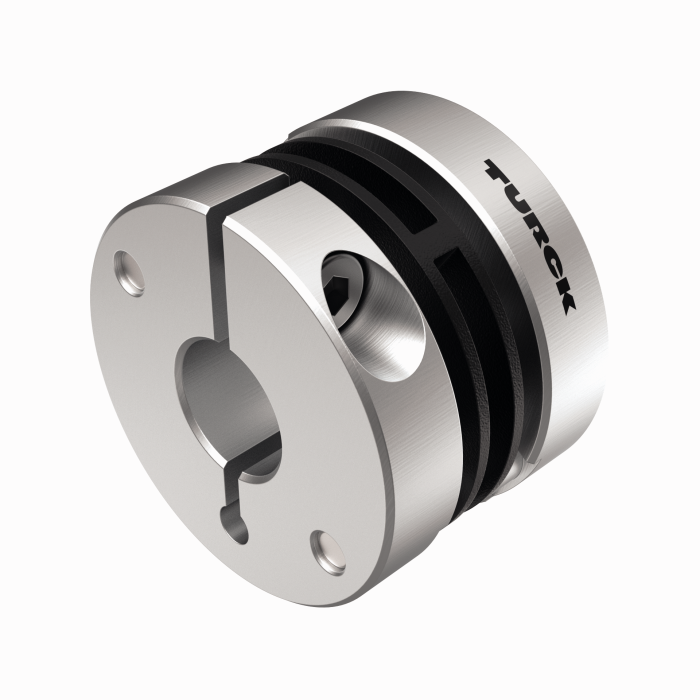

RA-SDC-30-10-10
스프링 디스크 커플링 Ø 30 mm, d1 = 10 mm, d2 = 10 mm |
100048792 |
|
|
RA-SDC-30-10-12
스프링 디스크 커플링 Ø 30 mm, d1 = 10 mm, d2 = 12 mm |
100048793 |
|

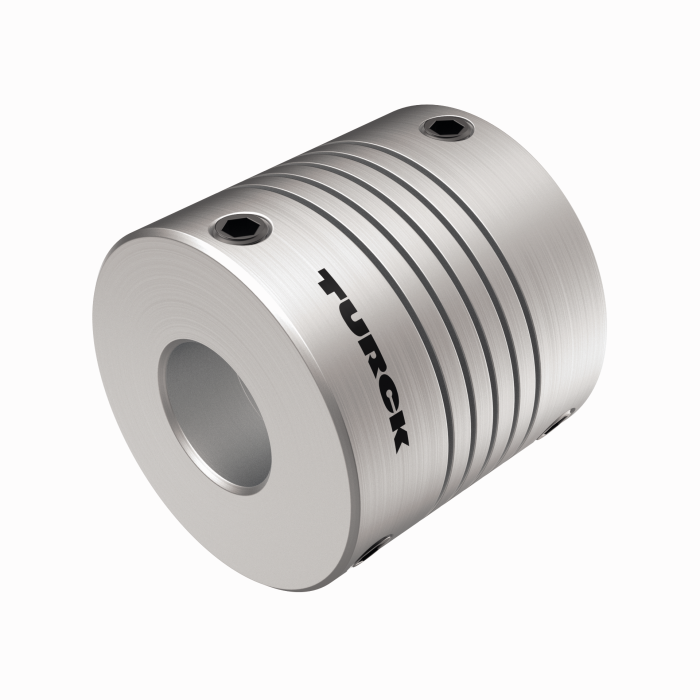

RA-HC-25-10-10
알루미늄 나선형 커플링 Ø 25 mm, d1 = 10 mm, d2 = 10 mm |
100048796 |
|
|
RA-HC-25-10-12
알루미늄 나선형 커플링 Ø 25 mm, d1 = 10 mm, d2 = 12 mm |
100048797 |
연결 액세서리
|
RKC5701-5M
CAN(DeviceNet, CANopen)용 버스 케이블, M12 female 커넥터, 일자형, 케이블 길이: 5 m, 재킷 재질: PUR, 진회색, cULus 승인 |
6931034 |
