제품 DR15S-M30E-IOL8X2-H1141
레이더
거리/물체 감지
주문 번호: 100030148- 블라인드 존: 35 cm
- 범위: 15 m
- 해상도: 1 mm
- 레이더 빔의 원뿔각: 표준 ±7.5°
- ETSI 305550-2에 따라 승인됨
- FCC/CFR 47 파트 15에 따라 승인됨
- M12 × 1 male 커넥터, 4핀
- 작동 전압 18…33 VDC
- 작동 전압 10…33 VDC(SIO 모드에서)
- PNP/NPN 간에 전환 가능한 스위칭 출력
- 4…20 mA/0…10 V 간에 전환 가능한 아날로그 출력
- 자동 전류/전압 감지
- IO-Link

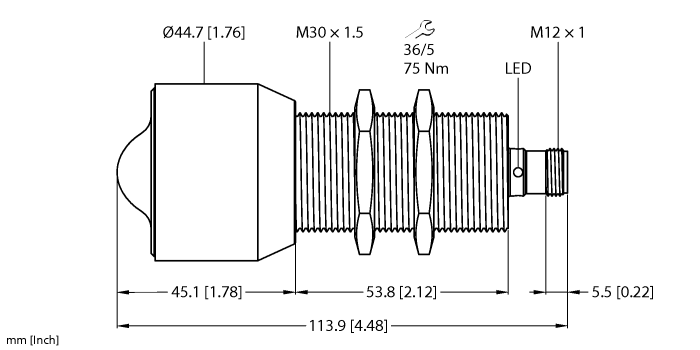

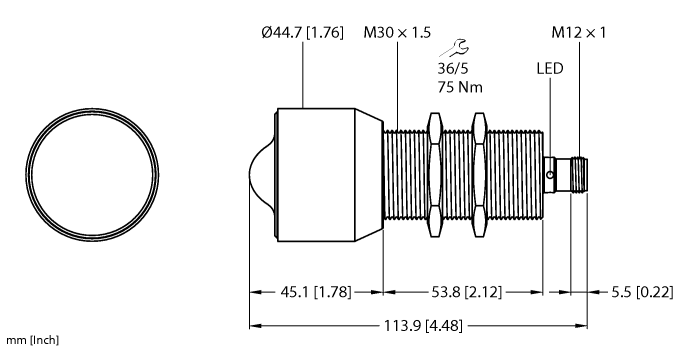

- M30 원통형 디자인, 스테인리스 스틸
General data
| EAN | 4047101557312 |
| eCl@ss-Code (V5.1.4): | 27200505 -/- 레이더 레벨 측정 |
| Customs tariff number | 85261000900 |
| Country of origin | DE |
| Weight | 343 g |
Technical Data
| 기능 | 레이더 스캐너 |
| 디자인 | 나사형 배럴 |
| 구조 크기 | M30 x 1.5 |
| Range | 350…15000 mm |
| 주파수 범위 | 122 - 123 GHz |
| 빔 각도 | 15° |
| 작동 전압 | 18…33VDC |
| 스위칭 요소 기능 | NC/NO 프로그래밍 가능 |
| 출력 기능 | PNP/NPN, 아날로그 출력 |
| 전압 출력 | 0…10 V |
| 전류 출력 | 4…20 mA |
| 통신 프로토콜 | IO-Link |
| 전기적 연결 | 커넥터,M12 × 1 |
| 하우징 재질 | 스테인리스 스틸,1.4401(AISI 316) PTFE |
| 주위 온도 | -25…+65 °C |
| 보호 등급 | IP67/IP69K |
설치 액세서리
|
BSS-30
매끄러운 배럴 센서 및 나사형 배럴 센서용 설치 클램프, 재질: 폴리프로필렌 |
6901319 |
|
MW30
나사형 배럴 센서용 설치 브라켓, 재질: 스테인리스 스틸 A2 1.4301(AISI 304) |
6945005 |
기능 액세서리
|
RR-6
스테인리스 스틸 레이더 리플렉터, 최적화된 물체 감지 성능, 인변(Cathetus) 길이: 60 mm, 레이더 단면: 10 m²(자동차 참조), 최대 6.5 m의 안정적인 물체 감지 |
100047726 |
|
RR-12
스테인리스 스틸 레이더 리플렉터, 최적화된 물체 감지 성능, 인변(Cathetus) 길이: 120 mm, 레이더 단면: 250 m²(HGV 참조), 최대 15 m의 안정적인 물체 감지 |
100047727 |
|
RR-20
스테인리스 스틸 레이더 리플렉터, 최적화된 물체 감지 성능, 인변(Cathetus) 길이: 200 mm, 레이더 단면: 1,115 m²(선박 참조), 최대 25 m의 안정적인 물체 감지 |
100047728 |
|
TBEN-S2-4IOL
Compact multiprotocol I/O module, 4 IO-Link Master 1.1 Class A, 4 universal PNP digital channels 0.5 A |
6814024 |
