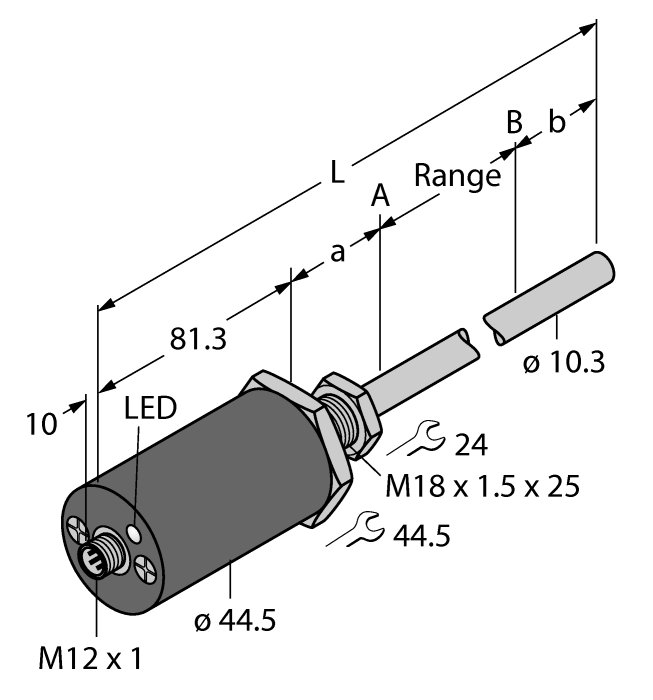

제품 LTX1000M-F10-LI0-X3-H1151
압력 저항 리니어 위치 센서
아날로그
주문 번호: 1540301- 유압 실린더에 적합
- 센서의 압력 저항 최대 340 bar(영구), 680 bar(단기)
- 충격 내성 최대 100g
- 3-컬러 LED를 통한 상태 표시
- 16 Bit 해상도
- 조정 가능한 측정 범위
- 로드 작동 온도 -40 °C…+105 °C
- 전자 장치 작동 온도 -40 °C…+85 °C
- 보호 등급 IP68
- 7…30 VDC 공급 전압
- 아날로그 출력 4…20 mA
- M12 × 1 커넥터
General data
| EAN | 4047101405620 |
| eCl@ss-Code (V5.1.4): | 27270703 -/- Magnetostrictive linear position sensor |
| Customs tariff number | 90318020000 |
| Country of origin | US |
| Weight | 3049 g |
Technical Data
| 감지 유형 | 매체 접촉 |
| 매체 | 액체 |
| 측정 원리 | 자기 변형 |
| 측정 범위 | 1000 mm |
| 작동 전압 | 7…30VDC |
| 출력 기능 | 아날로그 출력 |
| 전류 출력 | 4…20 mA |
| 전기적 연결 | 커넥터,M12 × 1 |
| 재질(매체와의 접촉) | 스테인리스 스틸 |
| 하우징 재질 | 금속,AL |
| 주위 온도 | -40…+85 °C |
| 보호 등급 | IP68 |
설치 액세서리
|

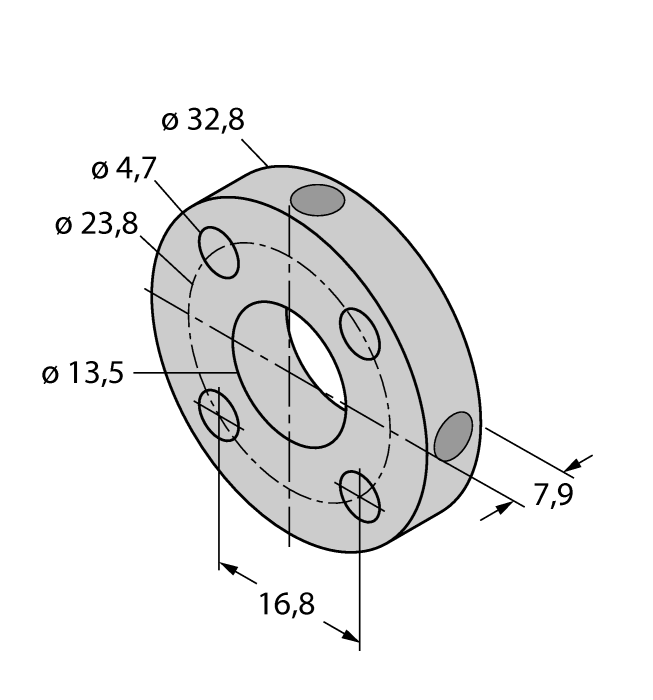

CM-R10
표준 포지셔닝 요소, 유압 실린더에 설치하는 데 적합함 |
6900416 |
|

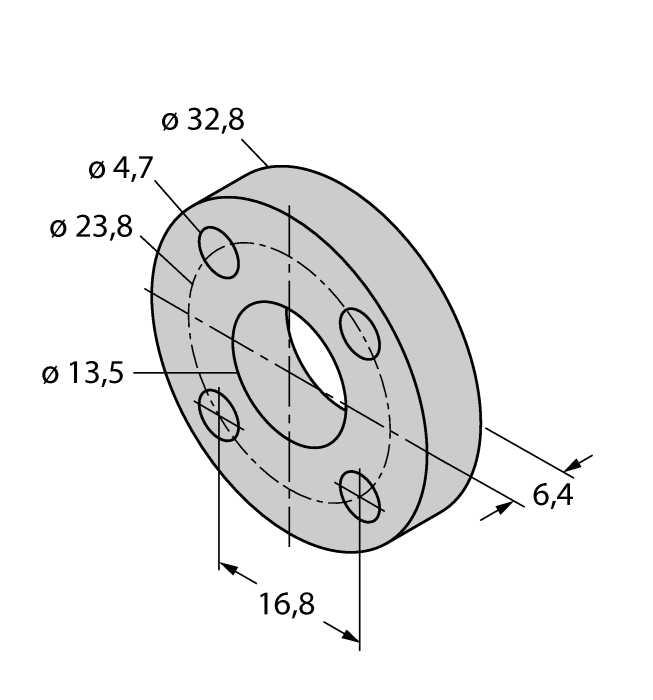

STM-AL-R10
표준 4홀 포지셔닝 요소, 재질: 알루미늄 |
6900409 |
|

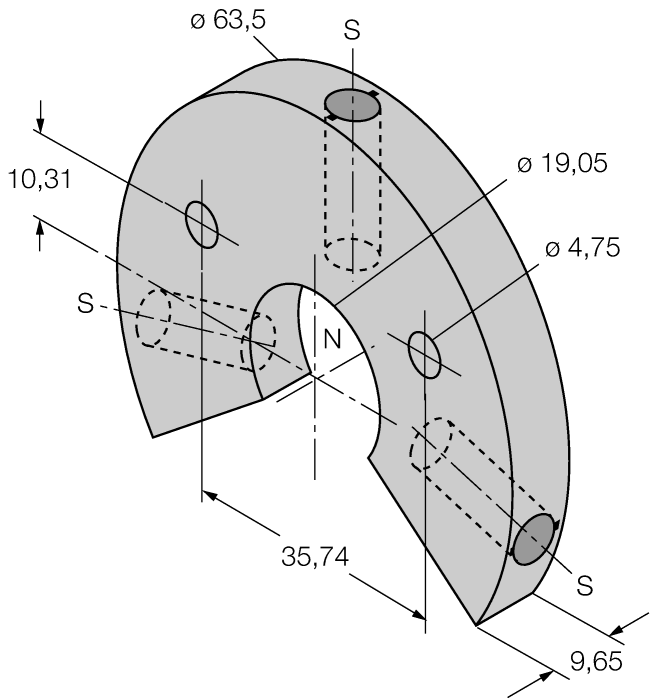

LSPM-AL-R10
슬롯이 포함된 링 타입 포지셔닝 요소, 설치 브라켓 RB-R10과 함께 외부 설치용으로 사용 가능, 재질: 알루미늄 |
6900414 |
|

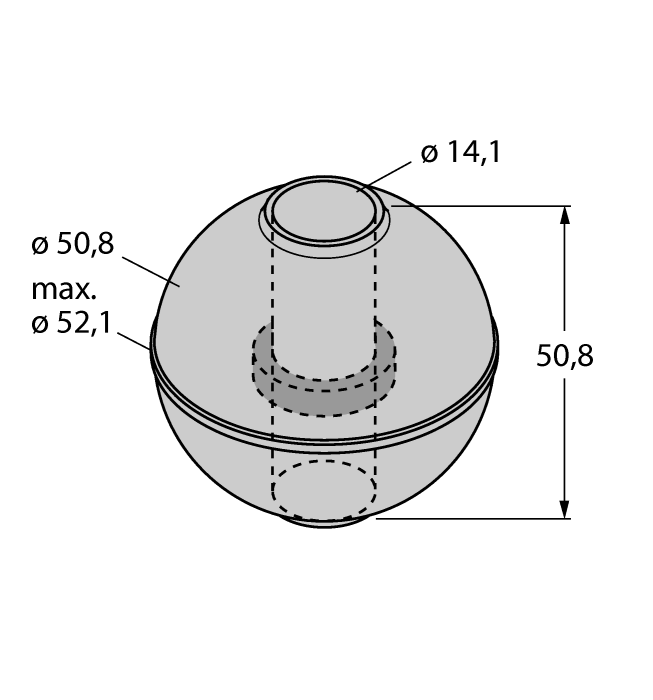

EF-R10
플로트 타입 포지셔닝 요소, 비중량 0.62 kg/m³, 레벨 모니터링을 위한 외부 설치에 적합함, 재질: 스테인리스 스틸 |
6900417 |
|

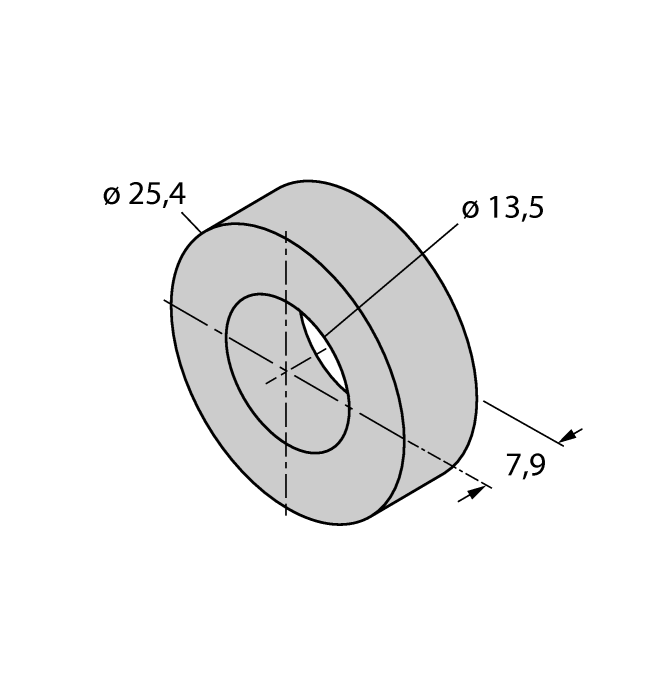

STS-R10
포지셔닝 요소를 유압 피스톤 로드의 베이스로부터 분리하기 위해 비철 재질로 제작된 표준 스페이서 |
6900411 |
|

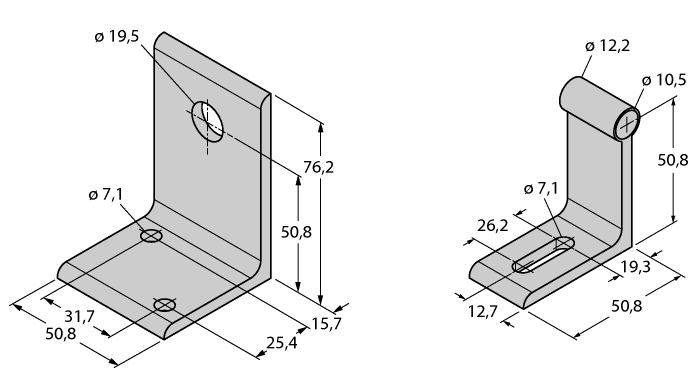

MB-R10
센서 헤드 및 로드용 설치 브라켓, 외부 설치용 |
6900419 |
|

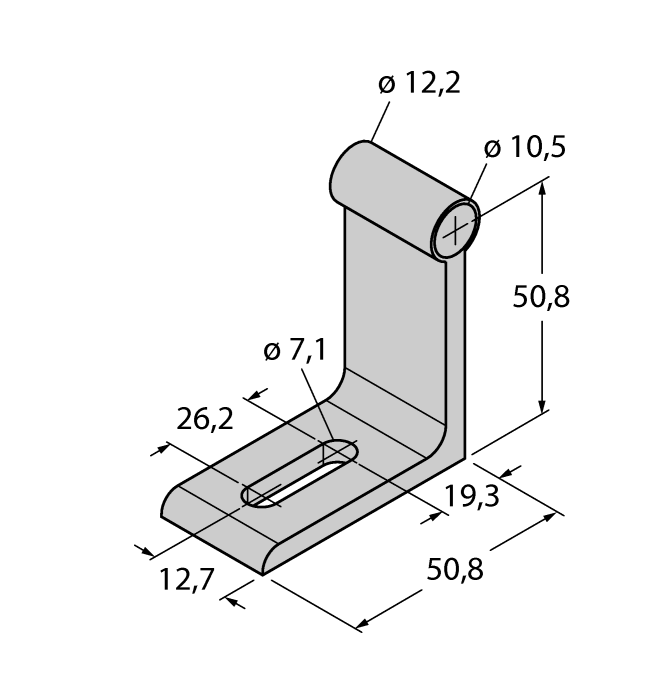

RB-R10
로드용 설치 브라켓, 외부 설치용 |
6900420 |
|

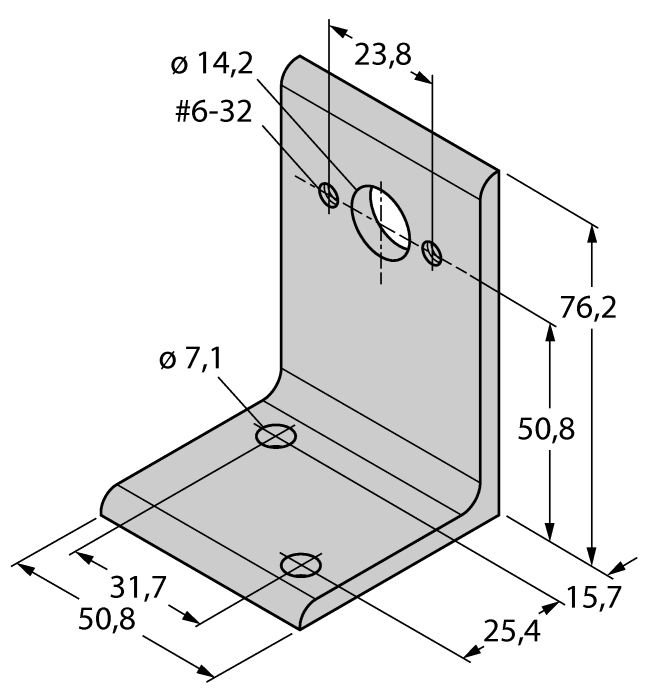

MMB-R10
포지셔닝 요소용 설치 브라켓, 외부 설치용 |
6900004 |
|
RP-Q21
Teach adapter to adjust the measuring range |
6900005 |
