제품 RI360P1-DSU35-CNX4-2H1650
유도형 각도 센서
CANopen 인터페이스 포함
프리미엄 라인
주문 번호: 1593011- 사각형, 하우징 DSU35
- 플라스틱, PP-GF30-VO
- 0°~360°의 각도 위치 감지
- CANopen 인터페이스
- 10 kbps부터 최대 1 Mbps의 전송 속도, 출하 설정: 125 kbps
- 노드 주소 1~127, 출하 설정 3
- CANopen 장치 액세스를 통해 종단 저항 스위치 IN
- 전자기 간섭에 내성
- 10 … 30 VDC
- M12 x 1 male, 5핀, CAN in, CAN out
- CiA DS-301, CiA 305, CiA 406 규격
General data
| EAN | 4047101327465 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- Encoder, absolute |
| Customs tariff number | 90318080000 |
| Country of origin | DE |
| Weight | 160 g |
Technical Data
| 엔코더 라인 | Premium-Line |
| 기술 | 비접촉식 |
| 출력 타입 | 앱솔루트 싱글턴 |

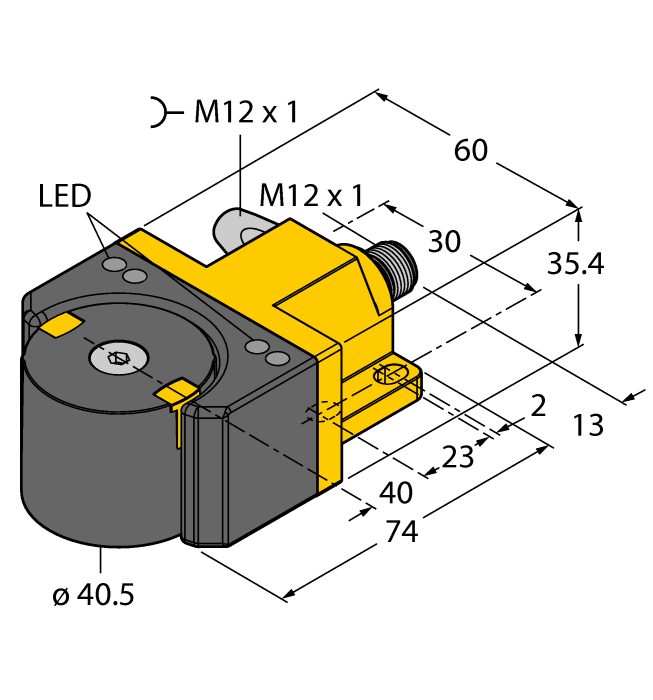

| 구조 크기 | 74 x 60 x 35.4 mm |
| 리셉터클 타입 | 설치 요소가 없는 리셉터클 |
| 측정 범위 | 0…360° |
| 작동 전압 | 10…30VDC |
| 통신 프로토콜 | CANopen |
| 전기적 연결 | 커넥터,M12 × 1 |
| 하우징 재질 | 플라스틱,PP-GF30 |
| 주위 온도 | -25…+70 °C |
| 보호 등급 | IP68/IP69K |
설치 액세서리
|

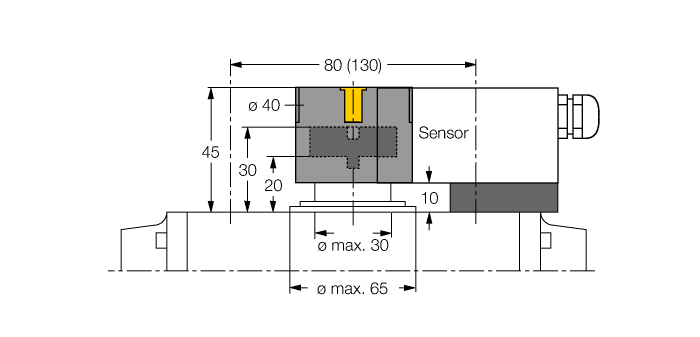

BTS-DSU35-Z01
대형 로터리 액츄에이터용 듀얼 센서 설치 키트, 스페이서 플레이트 및 스냅 링 Ø: 최대 65 mm, 리셉터클 표면의 구멍 패턴: 30 x 80 mm(30 x 130 mm), 연결 샤프트(확장용 샤프트) 높이: 20 mm/Ø: 최대 30 mm |
6900229 |
|

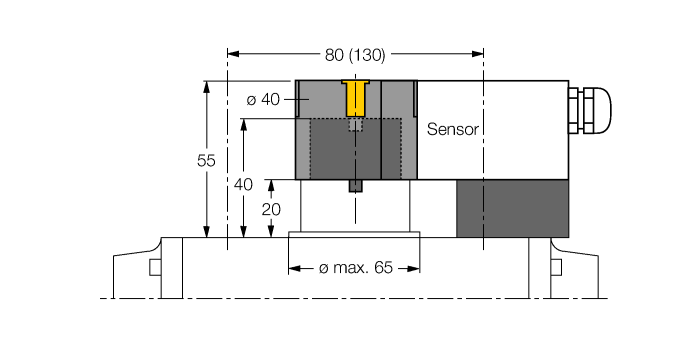

BTS-DSU35-Z02
대형 로터리 액츄에이터용 듀얼 센서 설치 키트, 스페이서 플레이트 및 스냅 링 Ø: 최대 65 mm, 리셉터클 표면의 구멍 패턴: 30 x 80 mm(30 x 130 mm), 연결 샤프트(확장용 샤프트) 높이: 20 mm(30 mm)/Ø: 최대 40 mm |
6900230 |
|

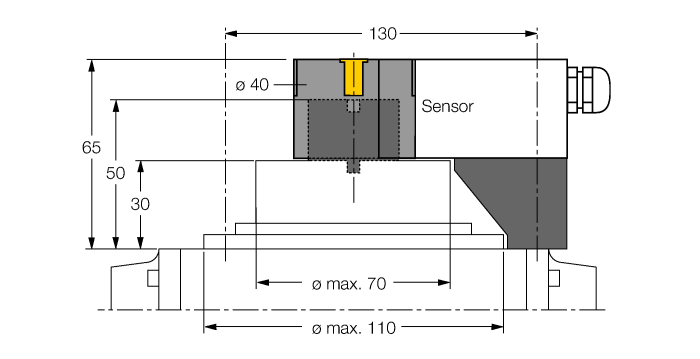

BTS-DSU35-Z03
대형 로터리 액츄에이터용 듀얼 센서 설치 키트, 스페이서 플레이트 및 스냅 링 Ø: 최대 110 mm, 리셉터클 표면의 구멍 패턴: 30 x 130 mm, 연결 샤프트(확장용 샤프트) 높이: 30 mm/Ø: 최대 70 mm |
6900231 |
|

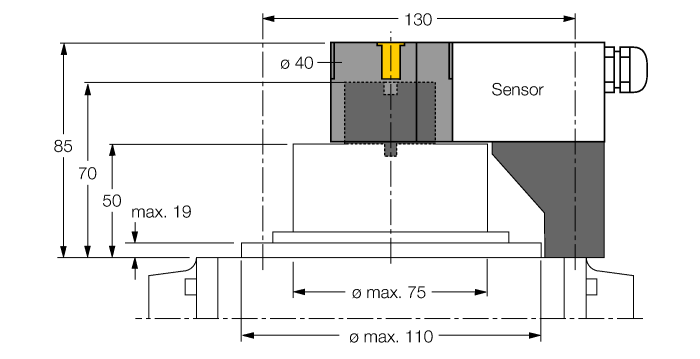

BTS-DSU35-Z07
대형 로터리 액츄에이터용 듀얼 센서 설치 키트, 스페이서 플레이트 및 스냅 링 Ø: 최대 110 mm, 리셉터클 표면의 구멍 패턴: 30 x 130 mm, 연결 샤프트(확장용 샤프트) 높이: 50 mm/Ø: 최대 75 mm |
6900403 |
연결 액세서리
|
RKC5701-5M
CAN(DeviceNet, CANopen)용 버스 케이블, M12 female 커넥터, 일자형, 케이블 길이: 5 m, 재킷 재질: PUR, 진회색, cULus 승인 |
6931034 |
