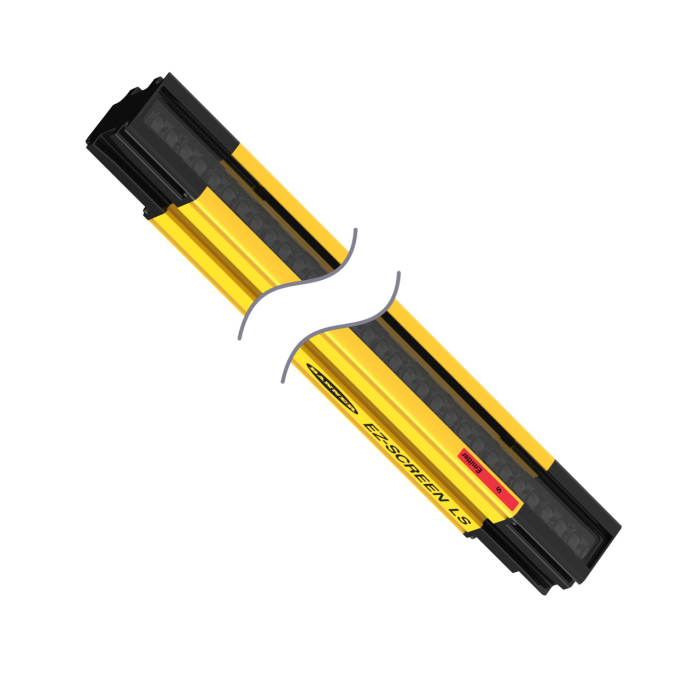

제품 SLLCR40-1330-S
안전 라이트 커튼
수광부
캐스캐이딩 가능
주문 번호: 3809094- 견고한 하우징
- 보호 등급 IP67
- 상태 및 오류 표시용 진단 디스플레이

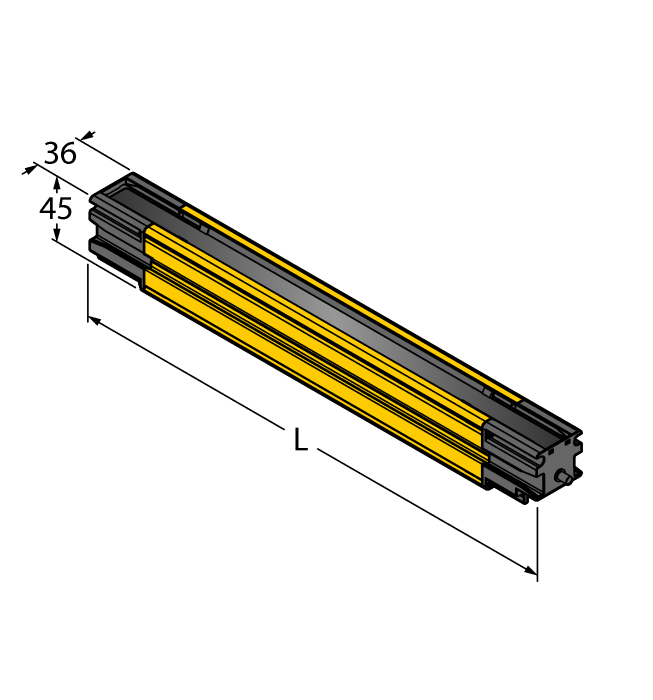

- 스캔 영역 L: 1,330 mm
- 광학적 정렬 지원
- 블라인드 존 없음
- 범위: 0.1…12 m
- 해상도: 40 mm
- 작동 전압: 24 VDC
- 자동 캐스캐이드 구성
- 재시동 인터로크 없음
- IEC 61496-1 및 61496-2 규격 안전 라이트 커튼 타입 4
- EN ISO 13849-1 규격 카테고리 4 Ple
- IEC 61508 규격 SIL 3, IEC 62061 규격 SIL 3 및 CL3
- IEC 61496-1 규격 충격 및 진동 저항성
- 이 장치는 배선 또는 설치 브라켓 없이 제공됩니다. 배선 및 설치 브라켓은 연결 또는 장착 액세서리 아래에서 선택해야 하며 장치를 작동하기 위해 필요합니다.
General data
| EAN | 662488073480 |
| eCl@ss-Code (V5.1.4): | 27270910 -/- Light grid |
| Customs tariff number | 85365019000 |
| Country of origin | US |
| Weight | 3084 g |
Technical Data
| 기능 | 라이트 스크린 |
| 디자인 | 사각형 |
| 스캔 영역 | 1330 mm |
| Range | 100…12000 mm |
| 광학 해상도 | 40 mm |
| 빔의 수 | 38 |
| 조명 유형 | 적외선광 |
| 캐스캐이딩 가능 | 예 |
| 뮤팅 기능 포함 | 아니요 |
| Start/Restart interlock | no |
| 작동 전압 | 20.4…27.6VDC |
| 출력 기능 | 2 × NO 접점,2 × PNP |
| 전기적 연결 | 플랫 커넥터 |
| 하우징 재질 | 금속,AL,검은색 |
| 주위 온도 | -20…+55 °C |
| 보호 등급 | IP67 |
설치 액세서리
|
EZLSA-MBK-16
LS 라이트 스크린의 측면 설치를 위한 설치 브라켓 검은색, 주조 아연 |
3088559 |
|
|
EZLSA-MBK-11
LS 라이트 스크린을 끝쪽에 설치하기 위한 설치 브라켓, 360° 회전 가능, 검은색, 스틸 |
3087521 |
|
|
EZLSA-MBK-12
980 mm보다 큰 LS 조명 스크린을 중앙에 설치하기 위한 설치 브라켓, 검은색, 주조 아연 |
3090989 |
|
|
EZLSA-MBK-20
LS 라이트 스크린을 끝쪽에 설치하기 위한 범용 설치 브라켓, 360° 회전 가능, 검은색, 스틸 |
3093176 |
연결 액세서리
|

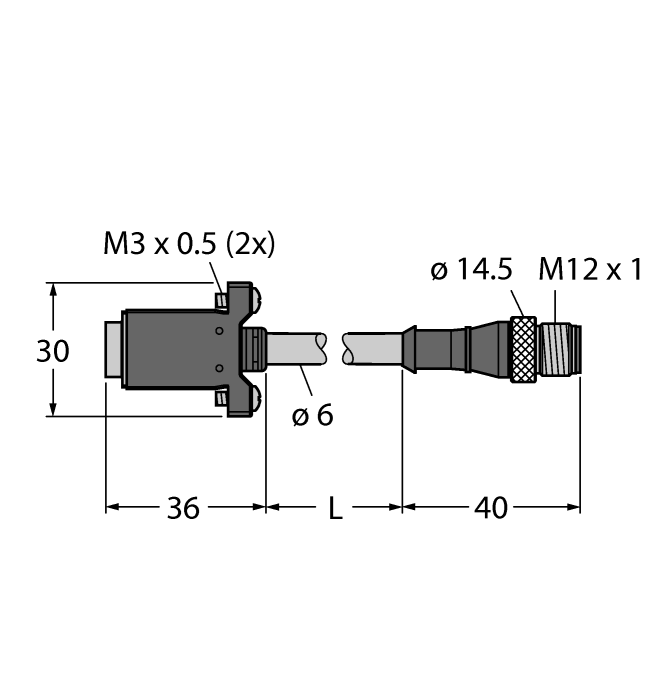

DELSE-51D
연결 케이블, 5핀, M12 male, PVC, 황색, 길이: 0.31 m, LS 라이트 스크린에 직접 연결하기 위한 RD 커넥터 |
3086941 |
|
|
DELSE-81D
연결 케이블, 8핀, M12 male, PVC, 황색, 길이: 0.31 m, LS 라이트 스크린에 직접 연결하기 위한 RD 커넥터 |
3086942 |
|
|
RDLS-815D
연결 케이블, 8핀, 오픈 엔드, PVC, 황색, 길이: 4.57 m, LS 라이트 스크린에 직접 연결하기 위한 RD 커넥터 |
3093156 |
|
|
RDLS-515D
연결 케이블, 5핀, 오픈 엔드, PVC, 황색, 길이: 4.57 m, LS 라이트 스크린에 직접 연결하기 위한 RD 커넥터 |
3801010 |
