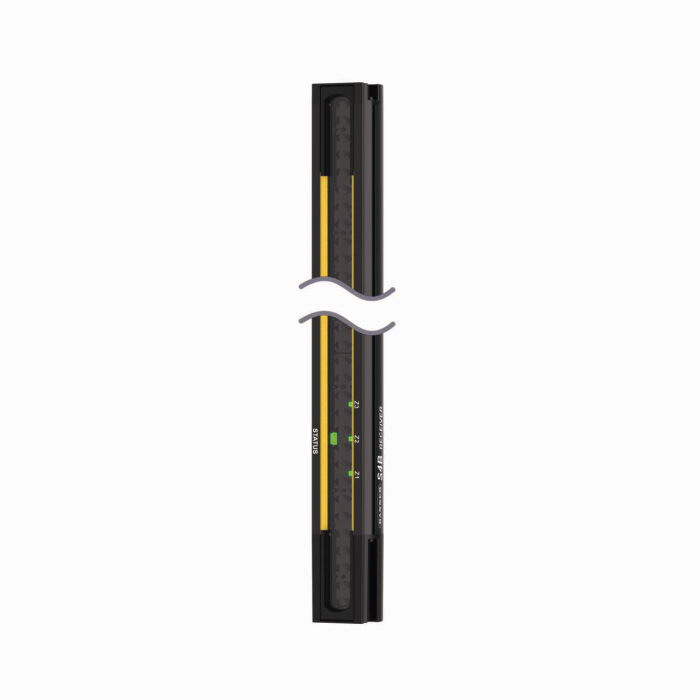

제품 S4BR14-600-S
안전 라이트 커튼
수광부
타입 4, 해상도 14 mm, 스캔 영역 높이 600 mm, 범위 12 m
주문 번호: 3812367- 해상도 14 mm
- 스캔 영역 높이 600 mm
- 범위 12 m
- DIP 스위치를 사용한 직관적인 설정
- 보호 등급 IP65
- 작동 전압 24 VDC ± 15 %
- 2개 이중 OSSD 안전 출력
- 1개 외부 장치 모니터링 입력
- 1개 약한 빔 강도 출력
- 2-컬러 상태 표시기
- 3-컬러 구역 상태 표시기
- 탈착식 분리(RD) 커넥터
- 안전 라이트 커튼은 작동에 필요한 설치 및 연결 액세서리 없이 제공됩니다.
- 타입 4(IEC 61496‐1, -2)
- 안전 무결성 레벨 SIL 3(IEC 61508)
- 성능 레벨 PL e(EN ISO 13849)
- 안전 카테고리 4(EN ISO 13849)
- 안전 데이터는 관련 매뉴얼 또는 관련 SISTEMA 라이브러리에서만 찾을 수 있습니다.
General data
| EAN | 662488217600 |
| Customs tariff number | 85365019900 |
| Country of origin | CN |
| Weight | 1352 g |
Technical Data
| 기능 | 라이트 스크린 |
| 디자인 | 디스플레이 포함 |
| 스캔 영역 | 600 mm |
| Range | 100…12000 mm |
| 광학 해상도 | 14 mm |
| 조명 유형 | 적외선광 |
| 캐스캐이딩 가능 | 예 |
| 뮤팅 기능 포함 | 예 |
| Start/Restart interlock | adjustable |
| 작동 전압 | 20.4…27.6VDC |
| 출력 기능 | 2 × OSSD, NO 접점 |
| 전기적 연결 | 연결 케이블 |
| 하우징 재질 | 알루미늄/플라스틱/주조 아연,양극 산화 AL |
| 주위 온도 | 55…+-20 °C |
| 보호 등급 | IP65 |
데이터 시트
매뉴얼
| S4B 안전 라이트 커튼 지침 매뉴얼 | 3331 KB |
| S4B 안전 라이트 커튼 — 사용 지침 | 2071 KB |
| S4B 안전 라이트 커튼 반기 점검 | 120 KB |
| S4B 안전 라이트 커튼 일일 점검 | 217 KB |
| S4B 안전 라이트 커튼 중요 정보 | 204 KB |
