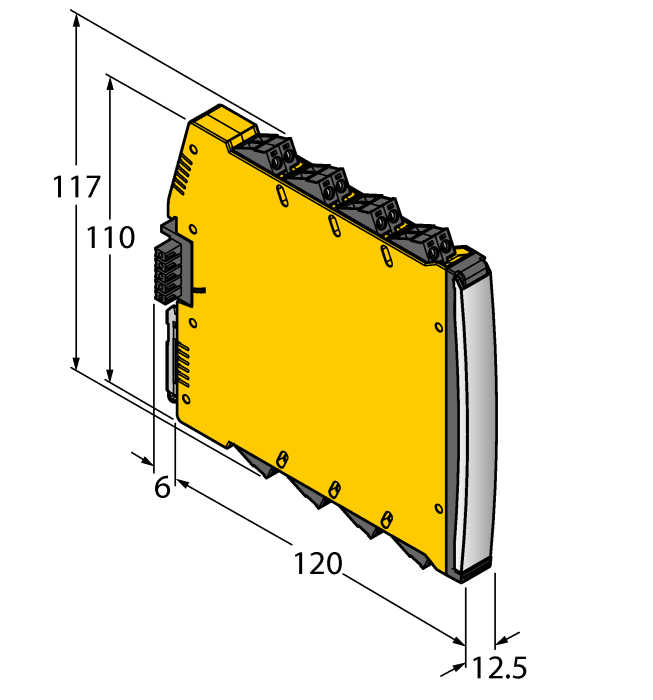

제품 IMX12-DI01-2S-2PP-PR/24VDC
Isolating switching amplifier
2-channel
주문 번호: 7580025- 2개 트랜지스터 출력(푸쉬-풀)
- 전환 가능: 2-채널 또는 신호 더블링
- 출력 모드 조정 가능(NO/NC 모드)
- 입력 회로의 단선/단락이 모니터링됨(ON/OFF 전환 가능)
- 완전한 갈바닉 절연
- 입력의 역극성 보호
- Removable screw terminals
- Power bridge (connector incl. in delivery)
- ATEX, IECEx, NEPSI, cUL, cFM, INMETRO, Kosha
- 2종 위험 지역에서 사용
- SIL 2
General data
| EAN | 4047101310566 |
| eCl@ss-Code (V5.1.4): | 27210121 -/- Isolating switching amplifier |
| Customs tariff number | 85437090990 |
| Country of origin | DE |
| Weight | 161 g |
Technical Data
| Signal type | Digital input |
| 장치 타입 | 절연 스위칭 앰프 |
| Ex version | yes |
| 인증 | ATEX,IECEx,cULus,NEPSI,INMETRO,SIL,KOSHA |
| Functional safety (SIL/PL) | SIL2 |
| Nominal voltage | Power bridge 24 VDC |
| Number of channels | 2 |
| Digital output | Push-pull output |
| 연결 종류 | 집합적인 오류 신호를 제공하는 전원 브릿지 |
| 전기적 연결 | 탈착식 나사 터미널, 2핀 |
| 보호 등급 | IP20 |
| Product series | IM(X)12 |
데이터 시트
| German | 349 KB |
| English | 345 KB |
| French | 345 KB |
| Spanish | 346 KB |
| Czech | 347 KB |
| Dutch | 344 KB |
| Romanian | 345 KB |
| Russian | 369 KB |
| Polish | 347 KB |
| Chinese | 414 KB |
| Turkish | 346 KB |
기술 전단
빠른 시작 가이드
안전 매뉴얼
인증
| TÜV 14 ATEX 147004 X | 435 KB |
| cFMus - 0015X | 644 KB |
| UL - IS-1.315 | 486 KB |
| NEPSI - GYJ15.1216 IMX12-DI | 1088 KB |
| Kosha - 16-AV4BO-0199X | 657 KB |
| Inmetro - TÜV 15.1376 | 2117 KB |
| SIL TÜV 인증 | 888 KB |
제품 전단
제품 카탈로그
EPLAN Electric P8
설치 액세서리
|
WM1 WIDERSTANDSMODUL
The resistor module WM1 meets the requirements for line monitoring between a mechanical contact and a TURCK signal processor. The input circuit of the signal processor is designed for sensors acc. to EN60947-5-6 (NAMUR) and equipped with a wire-break and short-circuit monitoring function. |
0912101 |
|
IMC 1.5/ 5-ST-3.81 BK
Power Bridge Connection Terminal |
7580954 |
|
MCVR 1.5/ 5-ST-3.81 BK
Power Bridge Connection Terminal |
7580955 |
|
MC 1.5/ 5-ST-3.81 BK
Power Bridge Connection Terminal |
7580956 |
|
E/ME TBUS NS35 BK
Power Bridge Connection Terminal |
7580957 |
