배터리 생산: IO-Link 유량 센서 모니터 캘린더링

IO-Link 완벽한 솔루션은 전극 캘린더링으로 롤러 압력, 온도 및 직경을 모니터링하여 생산 품질을 보장합니다

캘린더링은 리튬 이온 배터리 셀을 제조할 때 가장 중요한 공정 단계 중 하나입니다. 이 과정에서 여러 회전 및 가열 롤러 쌍이 양면에 코팅된 구리 호일(양극)과 알루미늄 호일(음극)을 압착합니다. 그런 다음 필름을 다시 감아 다음 공정 단계로 옮깁니다. 유압식으로 구동 되는 롤러 페어들은 여기에서 항상 유지되어야 하는 정밀하게 정의된 압력을 생성합니다. 이 값에서 벗어나면 품질이 저하되어 배터리 셀의 성능이 저하됩니다. 과도한 압력은 기판을 손상 시킬 수도 있습니다.

사용 시 이점

  • 유연한 출력 신호를 통한 광범위한 상태 모니터링
  • 균일한 IO-Link 표준으로 인한 손쉬운 구성 및 효율적인 배선
  • 세계적으로 표준화된 포인트-투-포인트 통신 프로토콜을 통한 안정적인 데이터 내보내기
  • 진단 옵션으로 정확한 압력 측정

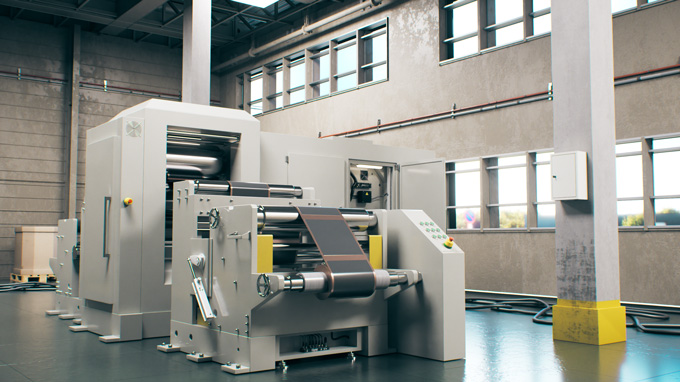

  • 캘린더링 중 롤러 압력은 배터리 셀의 품질에 매우 중요합니다.

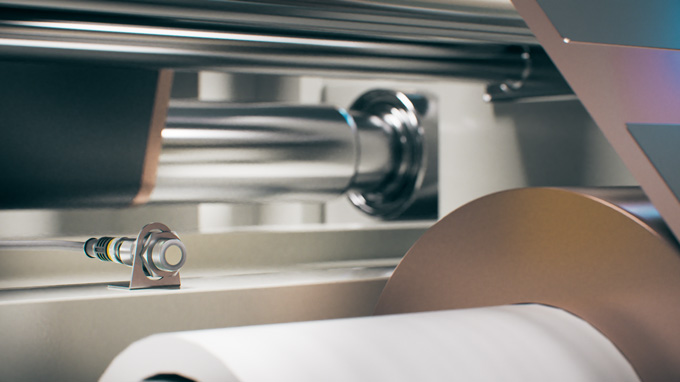

  • 터크의 RU80D 초음파 센서를 사용하면 롤러 직경을 종합적으로 측정할 수 있습니다

  • IO-Link 유량 센서는 전극 캘린더링을 위해 롤러 압력과 온도를 모니터링합니다

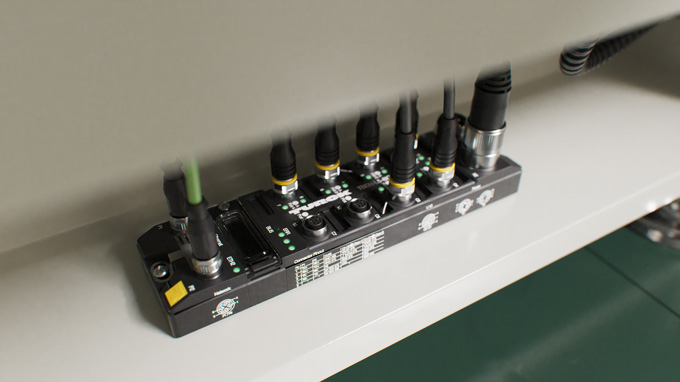

  • 터크의 컴팩트 멀티 프로토콜 I/O 모듈에는 8개의 IO-Link 마스터 채널이 제공됩니다

디지털 센서 데이터 덕분에 더욱 효율적인 캘린더링

센서와 적합한 인프라로 구성된 완벽한 IO-Link 솔루션은 모든 공정 구성 요소의 상호 작용을 모니터링하고 최적의 캘린더링을 보장합니다. 터크의 TBEN-L4-8IOL이 IO-Link 마스터로 사용됩니다. 소형 다중 프로토콜 I/O 모듈은 8개의 IO-Link 마스터 채널을 제공하며 제어 캐비닛에 설치됩니다. 터크의 Fluid+ 시리즈의 견고한 압력 및 온도 센서는 플랜트의 유압 장치 내부에 설치되어 배터리 생산 시 측정값을 캡처하고 모니터링합니다. PS+ 압력 센서는 기판에 균일한 표면 구조와 필요한 다공성이 제공되도록 최적의 일정한 압력을 보장합니다. 플랜트 내부의 TS+ 온도 센서는 롤러의 온도뿐만 아니라 롤러를 가열하는 데 사용되는 액체도 모니터링합니다. IO-Link는 손쉬운 매개변수화 및 커미셔닝은 물론 배터리 생산 시 모든 장치 교체를 가능하게 합니다.

원활한 롤러 교체를 바탕으로 예정되지 않은 가동 중단 없이 캘린더링 가능

캐리어 호일은 롤러를 통해 가공 기계로 공급됩니다. 예상치 못한 생산 중단을 방지하기 위해 빈 롤러를 적시에 감지하여 교체해야 합니다. 이를 위해서는 롤러 직경의 완전한 측정이 필요합니다. 터크의 RU80D 초음파 센서는 금속 캐리어 호일의 비접촉 감지를 가능하게 합니다. 또한 측정 정확도는 먼지와 같은 환경 요인의 영향을 받지 않으므로 이 응용 분야에 이상적입니다.

터크의 완벽한 IO-Link 솔루션은 자체 진단 및 공정 최적화를 위한 추가 데이터 뿐만 아니라 정확한 측정 값을 제공합니다. 이렇게 하면 예정에 없던 비용이 많이 드는 다운타임이 발생하지 않습니다.
