ATEX 1종 폭발 위험 구역의 고가용성 이더넷
Excom 이더넷 게이트웨이 GEN-2G는 리튬 이온 배터리 생산에서 배선 작업을 최소화합니다
과제

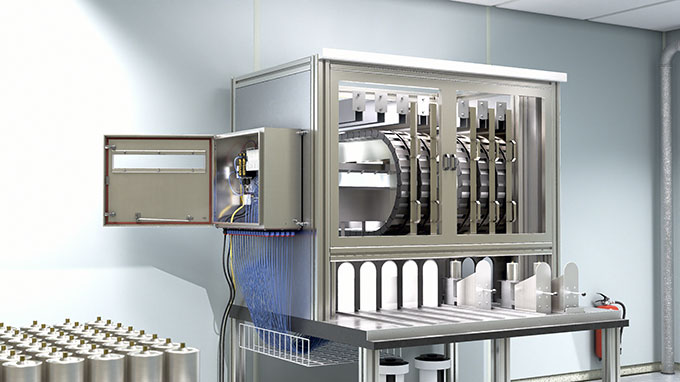

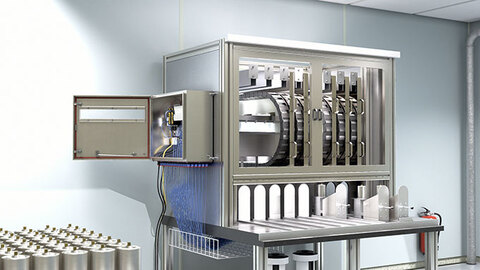

리튬 이온 배터리 생산에서 전해액 충전 및 코팅과 같은 공정 단계는 폭발성 분위기에서 진행됩니다. 그럼에도 불구하고, 이러한 위험 지역에서 수많은 센서와 액추에이터를 안정적으로 연결해야 합니다. 기존의 점대점 배선 방식은 설치에 많은 노력이 필요하고 유지보수를 복잡하게 만듭니다. 또한 제어 캐비닛 내부 공간이 매우 제한적입니다. 따라서 운영자는 배선을 최소화하고, 안전한 통신을 보장하며, 진단 및 공정 최적화를 간소화하고, 국제 방폭(Ex) 인증을 준수하는 I/O 솔루션을 필요로 합니다.
사용 시 이점
- 최소한의 배선 작업으로 시간 절약
- 다양한 이중화 개념을 통한 높은 시스템 가용성
- 미래 지향적 설계: IIoT, 모니터링 및 진단을 위한 병렬 데이터 통신 지원(1종 폭발 위험 구역에서도 가능)
- 멀티 프로토콜 이더넷을 통한 손쉬운 유지 관리 및 진단
-turck-image.jpg)
-turck-thumbnail.jpg)
.jpg){kind=link}
솔루션

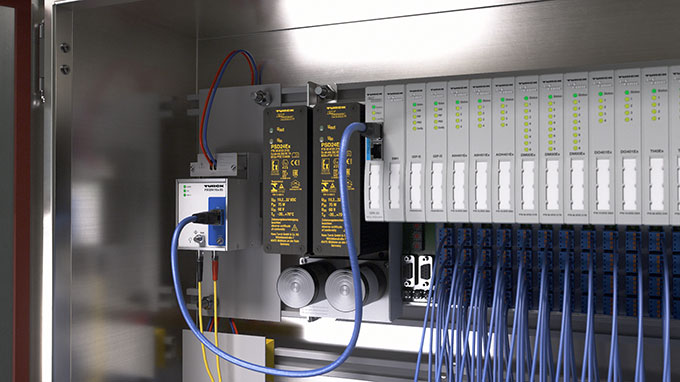

Turck의 ATEX Zone 1용 원격 I/O 시스템 excom은 Zone 0 및 Zone 1에 있는 본질 안전 센서와 액추에이터에서 발생하는 신호를 이더넷을 통해 상위 컨트롤러로 전송합니다. 비방폭 구역과 방폭 구역 간의 통신은 TURCK의 미디어 컨버터 FOCEN11Ex-2G 및 FOCEN11-3G를 사용하여 최대 2,500m 거리까지 광섬유를 통해 이루어집니다. 이후, GEN-2G 이더넷 게이트웨이를 통해 구리 케이블로 여러 excom 스테이션을 통합하고 PROFINET, EtherNet/IP 또는 Modbus TCP를 사용하여 통신할 수 있습니다.

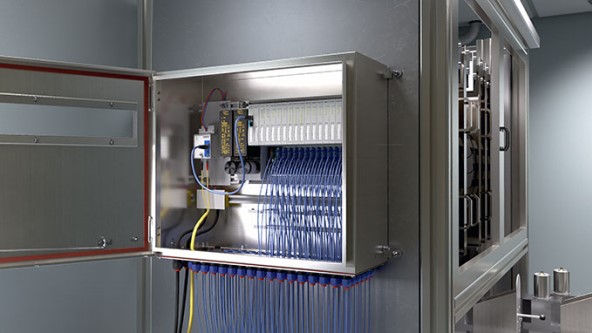

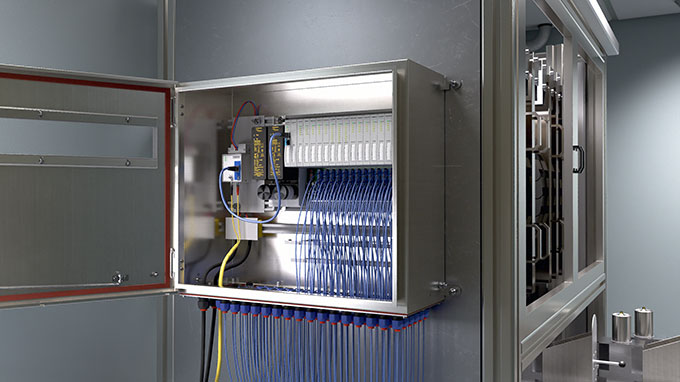

사용자는 GEN-2G 이더넷 게이트웨이가 내장된 소형 MT08-2G 모듈 캐리어를 설치합니다. 여기서부터 데이터는 이더넷을 통해 생산 라인 컨트롤러로 전송됩니다. 모든 excom 구성 요소는 위험 지역 사용 인증을 받았으며, 공간 절약을 위해 소형 캐비닛에 설치할 수 있습니다. 통합 진단 기능은 상태 및 공정 데이터를 제공합니다. 멀티 프로토콜 지원 덕분에 이 데이터는 동일한 회선을 통해 병렬로 전송될 수 있어 공정 데이터 통신에 대한 최고의 보안을 보장합니다. excom은 동급 최강의 컴팩트한 I/O 시스템으로 평가받고 있습니다. 방폭 구역용 이중화 I/O 시스템 중 표준 제어 캐비닛에 최대 960개의 신호를 연결할 수 있는 시스템은 excom 외에는 없습니다.
