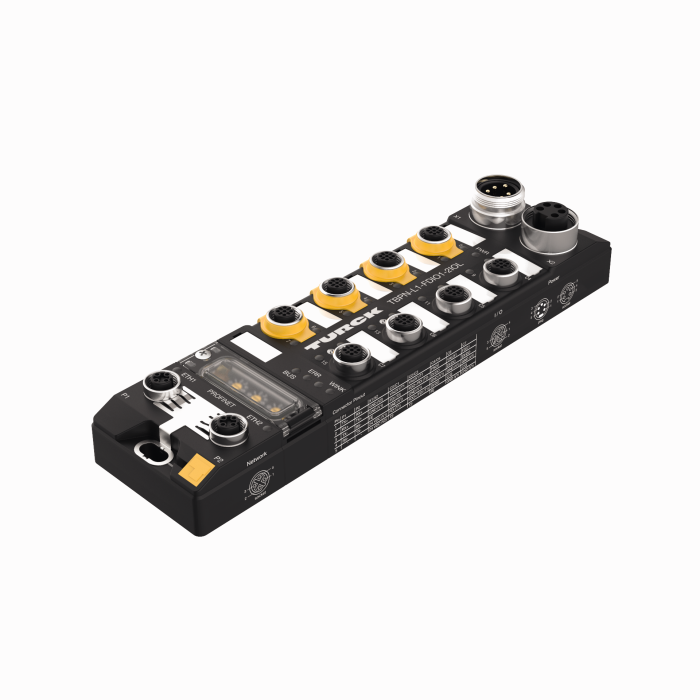

제품 TBPN-L1-FDIO1-2IOL
컴팩트 PROFIsafe/PROFINET 블록 I/O 모듈
안전 디지털 입력 및 출력, 표준 범용 디지털 채널, IO-Link 마스터 포트
주문 번호: 6814053- PROFINET 장치
- 통합형 이더넷 스위치
- 100 Mbps 지원
- 2 × M12, 4핀, D 코드형, 이더넷 필드버스 연결
- 강화 글라스 화이버 하우징
- 충격 및 진동 테스트 완료
- 완전 밀폐형 모듈 전자 장치
- 보호 등급 IP65, IP67, IP69K
- 파워 서플라이용 5핀 7/8″ male 커넥터
- ATEX 2종/22종 위험 지역
- CCC-Ex
- 안전 디지털 SIL3 입력 2개
- FDI 또는 FDO(PP, PM)로 사용되는 보안 디지털 SIL3 채널 2개
- 보안 디지털 SIL3 FDI 채널 4개
- 2 IO-Link Master V1.1 slots

General data
EAN | 4047101354010 |
eCl@ss-Code (V5.1.4): | 27250302 -/- Digital I/O module (periphery) |
Customs tariff number | 85176200000 |
Country of origin | DE |
Weight | 640 g |
Technical Data
네트워크 프로토콜 | PROFINET을 통한 PROFIsafe |
신호 타입 | 페일 세이프 입력, 페일 세이프 입력 및 출력, 디지털 입력/출력, IO-Link |
연결 기술 신호 | M12 |
장치 타입 | I/O 모듈, 컴팩트 스테이션 |
필드버스 전송 속도 | 100 Mbps |
필드버스 연결 기술 | 2 × M12, 4핀, D 코드형 |
주위 온도 | -40…+70 °C |
보호 등급 | IP65/IP67/IP69K |
인증 | ATEX 2종/22종 위험 지역, cULus, IECEx, CCC |
데이터 시트
German | 586 KB |
English | 584 KB |
French | 586 KB |
Spanish | 573 KB |
Czech | 587 KB |
Dutch | 585 KB |
Romanian | 586 KB |
Russian | 452 KB |
Polish | 588 KB |
Chinese | 669 KB |
Turkish | 586 KB |
구성 소프트웨어
구성 파일
매뉴얼
TBPN User Manual | 7112 KB |
Getting Started, setting up TBPN in the TIA Portal | 1903 KB |
설치 및 라이선스 | 914 KB |
TBPN 안전 매뉴얼 | 2579 KB |
매뉴얼(IT) | 2030 KB |
빠른 시작 가이드
소프트웨어
인증
일반 카탈로그
제조업체 선언
제품 전단
CAD 파일
EPLAN Electric P8
설치 액세서리
![]() |
TB-SG-L
ATEX 2종/22종 위험 지역에서 사용하기 위한 TBEN-L 및 TBIL-M 블록 I/O 모듈용 보호 하우징 |
100014865 |
연결 액세서리 – 파워 서플라이
![]() |
RKM52-2-RSM52
파워 서플라이 케이블, 7/8″ female 커넥터, 일자형, 7/8″ male 커넥터 측 4핀 + PE, 일자형, 4핀 + PE, 케이블 길이: 2 m, 재킷 재질: PUR, 회색 |
6914150 |
![]() |
WKM52-2-WSM52
파워 서플라이 케이블, 7/8″ female 커넥터, 직각형, 7/8″ male 커넥터 측 4핀 + PE, 직각형, 4핀 + PE, 케이블 길이: 2 m, 재킷 재질: PUR, 회색 |
6604801 |
연결 액세서리 — I/O
![]() |

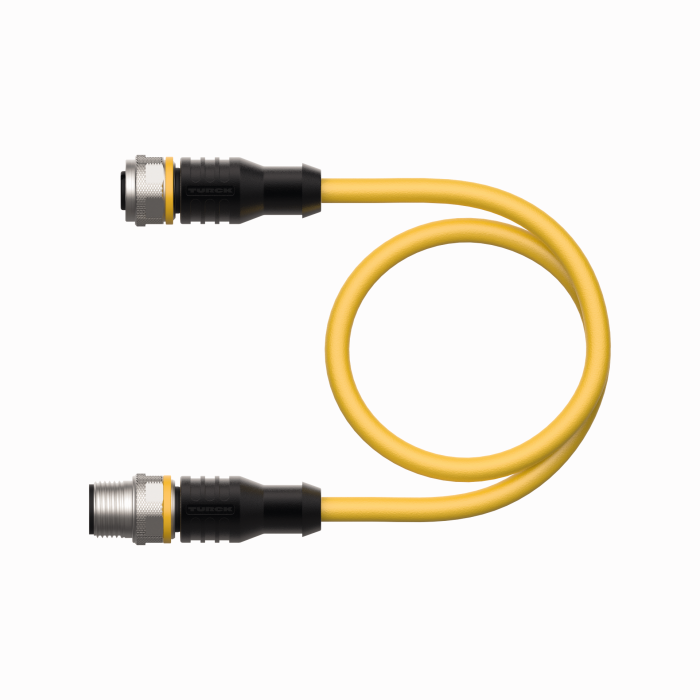

RKC4.5T-2-RSC4.5T/TXY
확장 케이블, M12 female 커넥터, 일자형, M12 male 커넥터 측 5핀, 일자형, 5핀, 케이블 길이: 2 m, 재킷 재질: PUR, 황색, cULus 승인 |
6629805 |
![]() |
WKC4.5T-2-RSC4.5T/TXY
확장 케이블, M12 female 커넥터, 직각형, M12 male 커넥터 측 5핀, 일자형, 5핀, 케이블 길이: 2 m, 재킷 재질: PUR, 황색, cULus 승인 |
6629810 |
![]() |
WKC4.4T-2-RSC4.4T/TXL
확장 케이블, M12 female 커넥터, 직각형, M12 male 커넥터 측 4핀, 일자형, 4핀, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색, cULus 승인 |
6625640 |
![]() |
RKC4.4T-2-RSC4.4T/TXL
확장 케이블, M12 female 커넥터, 일자형, M12 male 커넥터 측 4핀, 일자형, 4핀, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색, cULus 승인 |
6625608 |
![]() |
WKC4T-2-RSC4T/TXL
확장 케이블, M12 female 커넥터, 직각형, M12 male 커넥터 측 3핀, 일자형, 3핀, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색, cULus 승인 |
6625636 |
![]() |
RKC4T-2-RSC4T/TXL
확장 케이블, M12 female 커넥터, 일자형, M12 male 커넥터 측 3핀, 일자형, 3핀, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색, cULus 승인 |
6625604 |
![]() |
RKC4.5T-2-RSC4.5T/TXL
확장 케이블, M12 female 커넥터, 일자형, M12 male 커넥터 측 5핀, 일자형, 5핀, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색, cULus 승인 |
6625612 |
![]() |
WKC4.5T-2-RSC4.5T/TXL
확장 케이블, M12 female 커넥터, 직각형, M12 male 커넥터 측 5핀, 일자형, 5핀, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색, cULus 승인 |
6625644 |
![]() |
VBRS4.4-2RKC4T-1/1/TXL
2포트 정션 시스템 – Y 스플리터(케이블 포함), M12 male 커넥터, 일자형, 4핀 – 2 × M12 female 커넥터, 일자형, 3핀, 케이블 길이: 1 m, 재킷 재질: PUR, 검은색 |
6628112 |
![]() |
VBRS4.4-2RKC4T-0.3/0.3/TEL
2포트 정션 시스템 – Y 스플리터(케이블 포함), M12 male 커넥터, 일자형, 4핀 – 2 × M12 female 커넥터, 일자형, 3핀, 케이블 길이: 0.3 m, 재킷 재질: PVC, 검은색 |
6628197 |
![]() |
VBRS4.4-2RKC4T-1/1/TEL
2포트 정션 시스템 – Y 스플리터(케이블 포함), M12 male 커넥터, 일자형, 4핀 – 2 × M12 female 커넥터, 일자형, 3핀, 케이블 길이: 1 m, 재킷 재질: PVC, 검은색 |
6628199 |
연결 액세서리 - 네트워크
![]() |
RSSD-RJ45S-4422-2M
산업용 이더넷 케이블, M12 male 커넥터, D 코드형, RJ45 male 커넥터 측 일자형, 일자형, 케이블 길이: 2 m, 재킷 재질: PUR, 녹색 |
6635170 |
![]() |
RSSD-RJ45S-4422-7M
산업용 이더넷 케이블, M12 male 커넥터, D 코드형, RJ45 male 커넥터 측 일자형, 일자형, 케이블 길이: 2 m, 재킷 재질: PUR, 녹색 |
6635579 |
![]() |
RSSD-RJ45S-4422-8M
산업용 이더넷 케이블, M12 male 커넥터, D 코드형, RJ45 male 커넥터 측 일자형, 일자형, 케이블 길이: 2 m, 재킷 재질: PUR, 녹색 |
6635538 |
![]() |
RSSD-RSSD-4422-2M
산업용 이더넷 케이블, M12 male 커넥터, D 코드형, M12 male 커넥터 측 일자형, D 코드형, 일자형, 케이블 길이: 2 m, 재킷 재질: PUR, 녹색 |
6635150 |
![]() |
RSSD RSSD 441-2M
산업용 이더넷 케이블, M12 male 커넥터, D 코드형, M12 male 커넥터 측 일자형, D 코드형, 일자형, 케이블 길이: 2 m, 재킷 재질: TPE, 청록색 |
U-02482 |
![]() |
RSSD RJ45 441-2M
산업용 이더넷 케이블, M12 male 커넥터, D 코드형, RJ45 male 커넥터 측 일자형, 일자형, 케이블 길이: 2 m, 재킷 재질: TPE, 청록색 |
U-08880 |
