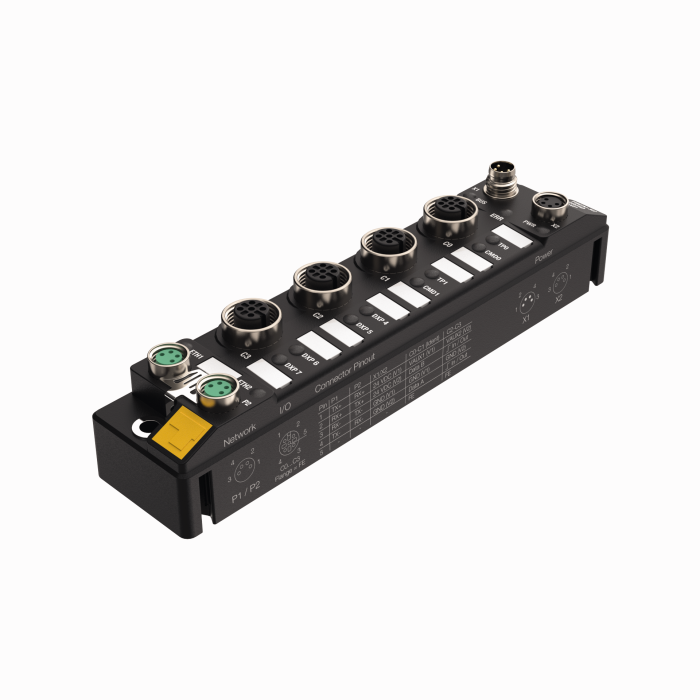

제품 TBEN-S2-2RFID-4DXP
이더넷용 컴팩트 멀티 프로토콜 RFID 모듈
2개 RFID 채널(HF/UHF) 및 4개의 범용 디지털 채널, PNP 입력 또는 0.5-A 출력으로 구성 가능
주문 번호: 6814029- PROFINET 장치, EtherNet/IP 장치 또는 Modbus TCP 슬레이브
- PROFINET S2 시스템 이중화
- 통합형 이더넷 스위치
- 10 Mbps/100 Mbps 지원
- 강화 글라스 화이버 하우징
- 충격 및 진동 테스트 완료
- 완전 밀폐형 모듈 전자 장치
- 보호 등급 IP65, IP67, IP69K
- ATEX 2종/22종 위험 지역
- 채널별로 읽기/쓰기 사이클당 최대 128 Byte의 사용자 데이터, 각각 16 Kilobyte의 FIFO 메모리를 보유한 프래그먼트 사용
- RFID 기능을 편리하게 사용하기 위한 데이터 인터페이스
- 채널당 최대 32개의 HF 읽기/쓰기 헤드가 있는 연속 HF 버스 모드
- RFID용 M12 연결이 있는 2개 채널
- 범용 디지털 채널 4개, PNP 입력 또는 0.5 A 출력으로 구성 가능
- 프로그래밍 가능 ARGEE
General data
| EAN | 4047101310252 |
| eCl@ss-Code (V5.1.4): | 27250302 -/- Digital I/O module (periphery) |
| Customs tariff number | 85176200000 |
| Country of origin | DE |
| Weight | 235 g |
Technical Data
| 네트워크 프로토콜 | Modbus TCP, EtherNet/IP, PROFINET |
| 신호 타입 | RFID, 디지털 입력, 디지털 입력/출력, 디지털 출력 |
| 연결 기술 신호 | M12 |
| 장치 타입 | I/O 모듈, 컴팩트 스테이션, 필드 로직 컨트롤러(ARGEE) |
| 전송 속도 Ethernet | 10/100 Mbps |
| 연결 기술 Ethernet | 2 × M8, 4핀, D 코드형 |
| 주위 온도 | -40…+70 °C |
| 보호 등급 | IP65/IP67/IP69K |
| 인증 | ATEX 2종/22종 위험 지역, cULus |
데이터 시트
| German | 463 KB |
| English | 462 KB |
| French | 465 KB |
| Spanish | 464 KB |
| Czech | 464 KB |
| Dutch | 464 KB |
| Romanian | 464 KB |
| Russian | 338 KB |
| Polish | 464 KB |
| Chinese | 545 KB |
| Turkish | 463 KB |
구성 매뉴얼
구성 소프트웨어
구성 파일
기능 모듈/라이브러리
| RFID function block, universal data interface for CODESYS V3 | 1145 KB |
| 기능 모듈: TIA V14, V15용 RFID 범용 데이터 인터페이스 128 B 및 2 KB(S7-1200, S7-1500 포함) | 6416 KB |
기술 전단
데모 소프트웨어
매뉴얼
빠른 시작 가이드
액세서리 목록
인증
제조업체 선언
제품 전단
판매 문서
펌웨어
EPLAN Electric P8
연결 액세서리 – 파워 서플라이
|
PKG4M-2-PSG4M/TXL
확장 케이블, M8 female 커넥터, 일자형, M8 male 커넥터 측 4핀, 일자형, 4핀, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색, cULus 승인 |
6625673 |
연결 액세서리 — I/O
|
RKC4.4T-2-RSC4.4T/TXL
확장 케이블, M12 female 커넥터, 일자형, M12 male 커넥터 측 4핀, 일자형, 4핀, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색, cULus 승인 |
6625608 |
|
VBRS4.4-2RKC4T-1/1/TXL
2포트 정션 시스템 – Y 스플리터(케이블 포함), M12 male 커넥터, 일자형, 4핀 – 2 × M12 female 커넥터, 일자형, 3핀, 케이블 길이: 1 m, 재킷 재질: PUR, 검은색 |
6628112 |
|
WKC4.4T-2-RSC4.4T/TXL
확장 케이블, M12 female 커넥터, 직각형, M12 male 커넥터 측 4핀, 일자형, 4핀, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색, cULus 승인 |
6625640 |
연결 액세서리 - 네트워크
|
PSGS4M-RJ45S-4422-2M | 6635247 |
|
PSGS4M-PSGS4M-4422-2M | 6635237 |
연결 액세서리 — 기술
|
RK4.5T-2-RS4.5T/S2500
BLident 케이블, M12 female 커넥터, M12 커넥터 측 일자형, 일자형, 케이블 길이: 2 m, 재킷 재질: PUR, 황색 |
6699200 |
|
RK4.5T-2-RS4.5T/S2503
BLident 케이블, M12 female 커넥터, M12 커넥터 측 일자형, 일자형, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색 |
7030331 |
|
RSCV-RKCV5500-2M/S2500
식품 산업의 RFID 애플리케이션용 케이블, M12 male 커넥터, M12 female 커넥터 측 일자형, 일자형, 케이블 길이: 2 m, 재킷 재질: PPEDEM, 흰색 |
6633193 |
