제품 DX80DR2M-H2
무선 전송 시스템
트리 토폴로지
데이터 무선
주문 번호: 3013105Alternative order number : 13105
- 외부 안테나(RG58 RP-SMA 연결)
- 내장형 신호 강도 표시기
- DIP 스위치를 통한 구성
- Modbus RTU(RS485)
- 자가 조직 트리 구조
- 네트워크 확장용 리피터
- 결정론적 데이터 전송
- 주파수 도약 FHSS
- 시분할 다원접속, TDMA
- 전송 전력: 63 mW, 18 dBm 전도성, ≤ 20 dBm EIRP
- 입력: 4 x PNP, 2 x 0…20 mA
- 출력: 4 x PNP, 2 x 0…20 mA
- 전력 소모량: 24 VDC에서 60 mA 미만
General data
| EAN | 662488131050 |
| eCl@ss-Code (V5.1.4): | 27250312 -/- Communication interface, active |
| Customs tariff number | 85176200000 |
| Country of origin | US |
| Weight | 732.1 g |
Technical Data
| 기능 | 트리 토폴로지 |
| 디자인 | 사각형 |
| Range | 3200000 mm |
| 작동 전압 | 10…30VDC |
| 통신 프로토콜 | Modbus RTU, RS485 |
| 하우징 재질 | 플라스틱,PC |
| 주위 온도 | -20…+80 °C |
| 보호 등급 | IP67 |
설치 액세서리
|

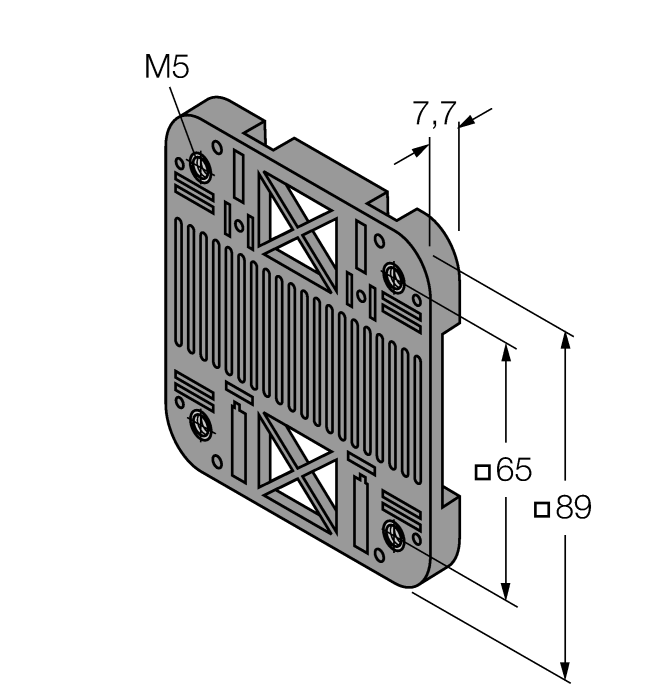

SMBDX80DIN
DIN 레일용 설치 패널, CP80, DX80, K80, Q80에 적합, 작동 온도: -20…90 °C |
3077161 |
연결 액세서리
|
BWC-LMRSFRPB
Surge protection, bulkhead fitting, RP-SMA type |
3079296 |
|
BWC-1MRSFRSB0.2
Antenna extension, RP-SMA on RP-SMAF bulkhead fitting, 0.2m, RG58, loss 1.05 dB/m |
3078544 |
|
|
BWC-1MRSFRSB1
Antenna extension, RP-SMA on RP-SMAF bulkhead fitting, 1 m, RG58, loss 1.05 dB/m |
3078337 |
|
|
BWC-1MRSFRSB2
Antenna extension, RP-SMA on RP-SMAF bulkhead fitting, 2m, RG58, loss 1.05 dB/m |
3078338 |
|
|
BWC-1MRSFRSB4
Antenna extension, RP-SMA on RP-SMAF bulkhead fitting, 4m, RG58, loss 1.05 dB/m |
3077488 |
|
BWC-1MRSMN05
Antenna extension, RP-SMA on N-male, 0.5 m, RG58, loss 0.56 dB/m |
3077486 |
|
|
BWC-1MRSMN2
Antenna extension, RP-SMA on N-male, 2m, RG58, loss 0.56 dB/m |
3077820 |
|
BWC-4MNFN3
안테나 확장, N male 커넥터-N female 커넥터, 케이블 길이: 3 m, LMR400, 동축, 손실: 0.22 dB/m |
3077489 |
|
|
BWC-4MNFN6
Antenna extension, N-male on N-female, 6m, LMR400, coaxial, loss 0.22 dB/m |
3077490 |
|
|
BWC-4MNFN15
Antenna extension, N-male on N-female, 15 m, LMR400, coaxial, loss 0.22 dB/m |
3077821 |
|
|
BWC-4MNFN30
Antenna extension, N-male on N-female, 30m, LMR400, coaxial, loss 0.22 dB/m |
3077822 |
|

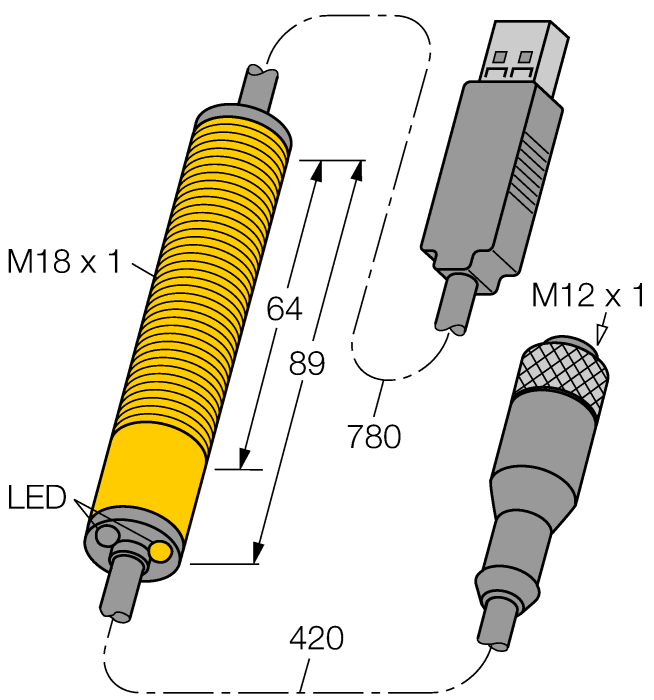

BWA-UCT-900
PC를 통한 DX80 네트워크 매개 변수화를 위한 DC 파워 서플라이가 있는 컨버터 케이블, RS485~USB 2.0 컨버터, female 커넥터, M12 × 1, 5핀, male 커넥터, USB 타입 A, 길이 1 m. 연결된 장치에 10V를 공급합니다. |
3019970 |
기능 액세서리
|
BWA-2O6-A
External antenna 6 dBi, N-female |
3081081 |
|
BWA-2O8-A
External antenna 8.5 dBi, N-female |
3081080 |
|
BWA-2O2-C
Internal antenna 2 dBi, RP-SMA male, standard |
3077816 |
|
BWA-2O5-C
Internal antenna 5 dBi, RP-SMA male |
3077817 |
|
BWA-2O7-C
Internal antenna 7 dBi, RP-SMA male |
3077818 |
