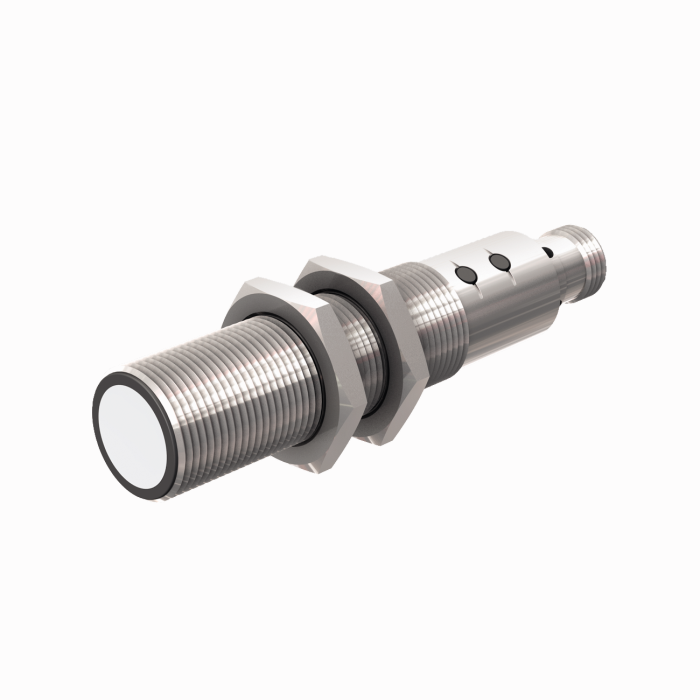

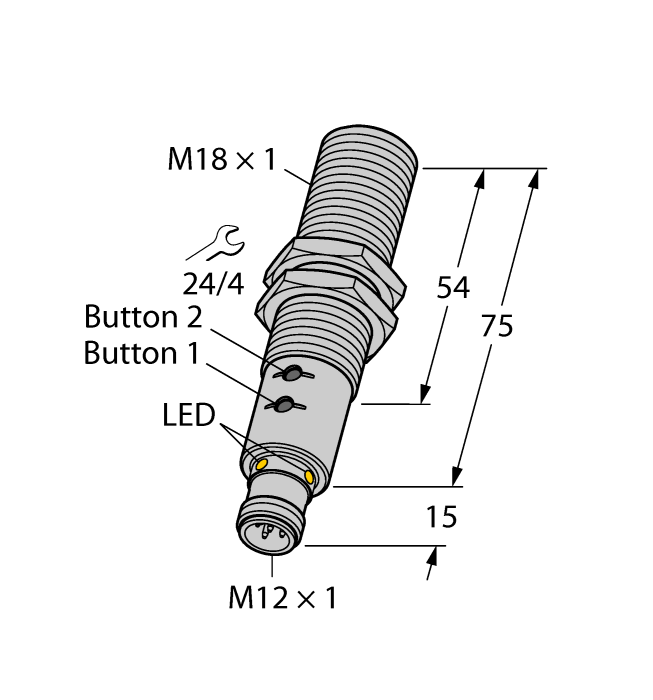

제품 RU40U-M18E-LIU2PN8X2T-H1151
Ultrasonic Sensor
Diffuse Mode Sensor
주문 번호: 1610024- Smooth sonic transducer face
- Cylindrical housing M18, potted
- Connection via M12 x 1 male
- Teach range adjustable via pushbutton or adapter
- Temperature compensation
- 블라인드 존: 2.5 cm
- 범위: 40 cm
- 해상도: 0.5 mm
- 소닉 콘의 조리개 각도: ±15 °
- 1 × 스위칭 출력, PNP/NPN
- 1 × 아날로그 출력, 4…20 mA / 0…10 V / 추가 스위칭 출력, PNP/NPN
- NO/NC 프로그래밍 가능
- IO-Link를 통한 프로세스 값 전송 및 매개 변수화
General data
| EAN | 4047101287370 |
| eCl@ss-Code (V5.1.4): | 27272803 -/- Ultrasonic proximity switch |
| Customs tariff number | 85365019900 |
| Country of origin | DE |
| Weight | 85 g |
Technical Data
| 기능 | 근접 스위치 |
| 작동 모드 | 런타임 |
| 디자인 | 나사형 배럴 |
| 구조 크기 | M18 x 1 |
| Radiation direction | straight |
| Range | 25…400 mm |
| 해상도 | 0.5 mm |
| 작동 전압 | 15…30VDC |
| 스위칭 요소 기능 | NO/NC 접점 |
| 출력 기능 | PNP/NPN, 아날로그 출력 |
| 전압 출력 | 0…10 V |
| 전류 출력 | 4…20 mA |
| 통신 프로토콜 | IO-Link |
| 전기적 연결 | 커넥터,M12 × 1 |
| 하우징 재질 | 금속,CuZn,니켈 도금 |
| 주위 온도 | -25…+70 °C |
| 보호 등급 | IP67 |
| 인증 | CE, cULus |
| 특수 기능 | 동기화, 푸쉬 버튼 |
데이터 시트
| German | 1687 KB |
| English | 1631 KB |
| French | 1633 KB |
| Spanish | 1633 KB |
| Czech | 1632 KB |
| Dutch | 1631 KB |
| Romanian | 1633 KB |
| Russian | 1698 KB |
| Polish | 1634 KB |
| Chinese | 1748 KB |
| Turkish | 1632 KB |
구성 소프트웨어
구성 파일
매뉴얼
| Instructions for use ultrasonic sensors ”High-end” | 1144 KB |
| Quick Start Guide | 624 KB |
| IO-Link Parameters | 347 KB |
빠른 시작 가이드
승인/선언
제품 카탈로그
CAD 파일
설치 액세서리
|
MW18
나사형 배럴 센서용 설치 브라켓, 재질: 스테인리스 스틸 A2 1.4301(AISI 304) |
6945004 |
연결 액세서리
|
RKC4.5T-2/TEL
연결 케이블, M12 female 커넥터, 일자형, 5핀, 케이블 길이: 2 m, 재킷 재질: PVC, 검은색, cULus 승인 |
6625016 |
|
WKC4.5T-2/TEL
연결 케이블, M12 female 커넥터, 직각형, 5핀, 케이블 길이: 2 m, 재킷 재질: PVC, 검은색, cULus 승인 |
6625028 |
기능 액세서리
|
USB-2-IOL-0002
IO-Link Master with integrated USB port |
6825482 |
|

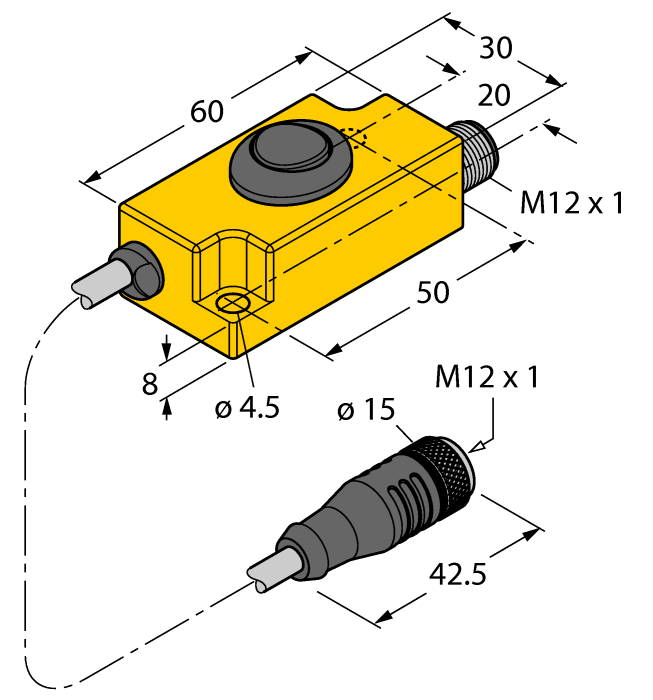

TX1-Q20L60
Teach adapter for inductive encoders, linear position, angle, ultrasonic and capacitive sensors |
6967114 |
|

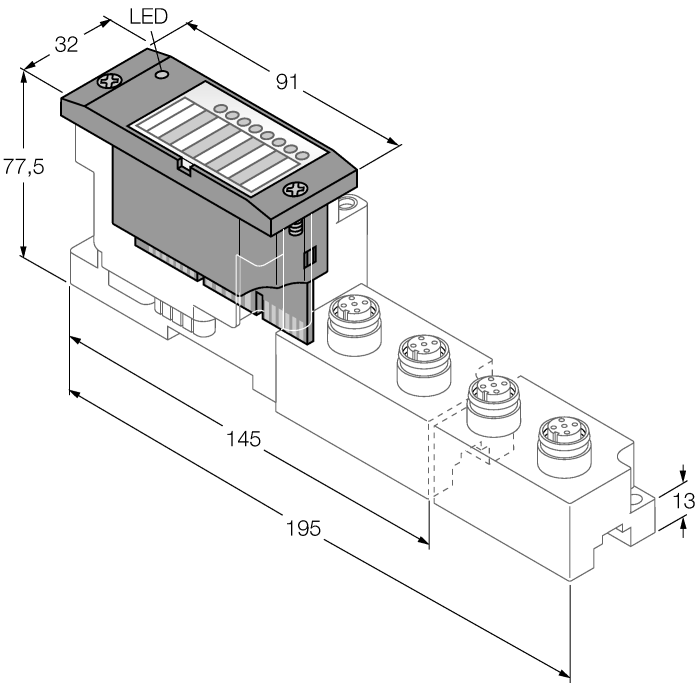

BL67-4IOL
4-channel IO-Link Master module for the modular BL67 I/O-system |
6827386 |
|

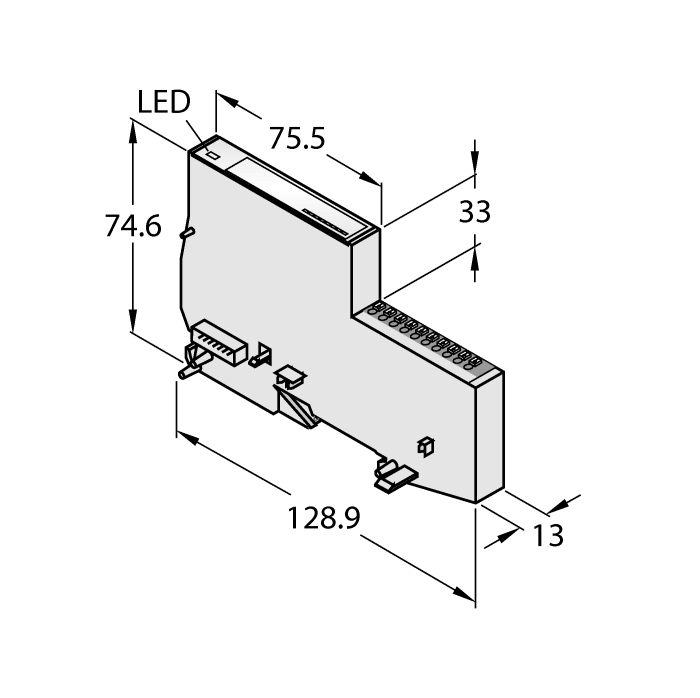

BL20-E-4IOL
모듈형 BL20 I/O 시스템을 위한 IO-Link 마스터 모듈, 4채널 |
6827385 |
|
TBEN-S2-4IOL
Compact multiprotocol I/O module, 4 IO-Link Master 1.1 Class A, 4 universal PNP digital channels 0.5 A |
6814024 |
