제품 FM-IM-3UP63FX
프로세서 유닛
FP 제품 시리즈 비 Ex 유량 센서 연결용
트랜지스터 스위칭 출력이 있는 IO-Link 장치
주문 번호: 100000818- 유량, 온도 및 오류용 트랜지스터 출력
- 스위칭 포인트 조정, 흐름 경계 티칭 없음(QuickTeach)
- 유속 및 매체 온도 표시를 위한 LED 대역
- 작동 및 디스플레이 범위 모니터링
- 센서 측의 단선 및 단락 감지
- 표준 IO 또는 IO-Link 작동 모드
- 푸쉬 버튼을 통해 매개 변수화 또는 IO-Link를 통해 소프트웨어 지원

General data
EAN | 4047101443486 |
eCl@ss-Code (V5.1.4): | 27250312 -/- Communication interface, active |
Customs tariff number | 85371091990 |
Country of origin | DE |
Weight | 230 g |
Technical Data
기능 | 유량 모니터링 |
디자인 | 신호 프로세서 |
작동 전압 | 20…30VDC |
출력 기능 | NC/NO 프로그래밍 가능,PNP |
통신 프로토콜 | IO-Link |
전기적 연결 | 터미널 블록 |
하우징 재질 | 플라스틱,폴리카보네이트/ABS |
주위 온도 | -25…+70 °C |
보호 등급 | IP20 |
인증 | UL |
데이터 시트
German | 314 KB |
English | 313 KB |
French | 314 KB |
Spanish | 314 KB |
Czech | 216 KB |
Dutch | 313 KB |
Romanian | 314 KB |
Russian | 1173 KB |
Polish | 315 KB |
Chinese | 417 KB |
Turkish | 314 KB |
구성 소프트웨어
구성 파일
매뉴얼
FM/FMX 유량 모니터링 | 187 KB |
FM/FMX IO-Link 매개 변수 | 330 KB |
시작하기 — FDT/DTM 프레임 PACTware | 19735 KB |
IO-Link — 단순성, 일관성, 효율성 | 1266 KB |
빠른 시작 가이드
승인/선언
연결 액세서리
![]() |
IOL-COM/3M
3.5-mm 잭 플러그를 통해 IO-Link 장치를 IO-link 마스터에 연결하기 위한 IO-Link 통신 회선 |
7525110 |
![]() |
USB-2-IOL-0002
IO-Link Master with integrated USB port |
6825482 |
기능 액세서리
![]() |

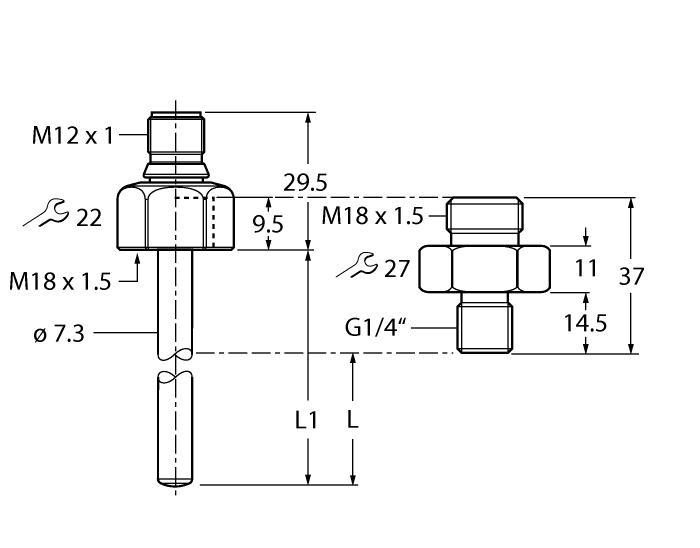

FP100-300L-04-NA-H1141
액체용 유량 센서 — 통합 신호 프로세서가 없는 삽입형 센서 |
100001045 |
![]() |

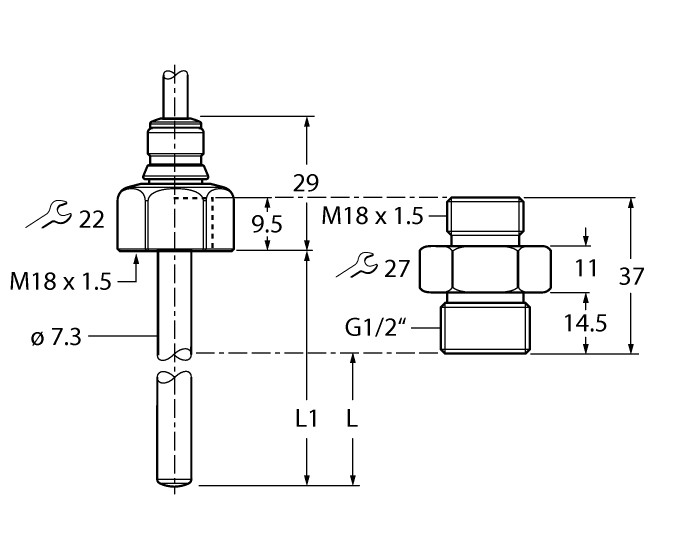

FP100-300L-30-NA-2M
액체용 유량 센서 — 통합 신호 프로세서가 없는 삽입형 센서 |
100001055 |
![]() |

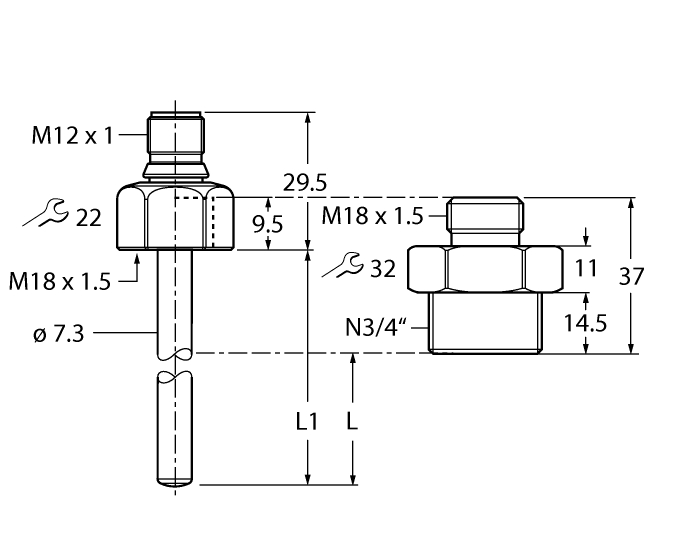

FP100-300L-34-NA-H1141
액체용 유량 센서 — 통합 신호 프로세서가 없는 삽입형 센서 |
100001048 |
