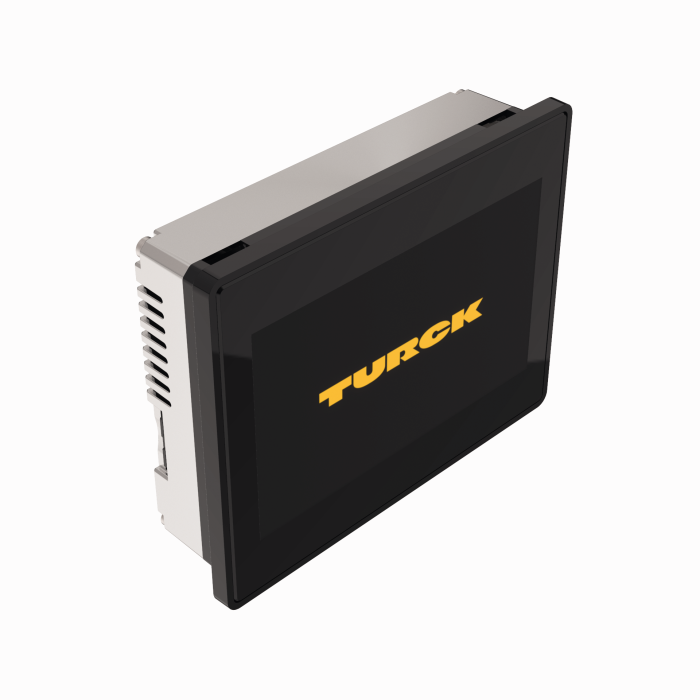

제품 TX707-P3CV01
TX700 HMI/PLC 시리즈
7” 디스플레이 - CODESYS V3 PLC(TARGET 및 WEB VISU 포함)
정전식 터치를 이용한 고품질 금속 하우징 및 글라스 프론트
주문 번호: 100002030- 7" TFT wide screen color display
- LED backlight
- 800 x 480 pixel resolution
- 16 M colors
- Capacitive touchscreen with glass front
- 10/100 Mbit의 RJ45 이더넷 포트 3개
- 시리얼 인터페이스 1개(RS232, RS485, RS422)
- USB 호스트 포트 2개
- SD 카드 슬롯 1개
General data
| EAN | 4047101456370 |
| eCl@ss-Code (V5.1.4): | 27242302 -/- Graphic panel (display and console) |
| Customs tariff number | 85371091200 |
| Country of origin | IT |
| Weight | 1560 g |
Technical Data
| 제품 시리즈 | TX700 |
| 장치 타입 | 클라우드 게이트웨이, 컨트롤 및 HMI |
| 보호 등급 | IP66 프론트, IP20 리어 |
| 인터페이스 | RS232, RS485, 3 × RJ45 |
| 무선 인터페이스 | Optional erweiterbar |
| 필드버스 마스터 | PROFINET, EtherNet/IP, Modbus TCP, Modbus RTU, CANopen, SAE J1939, EtherCAT |
| 필드버스 슬레이브 | Modbus TCP, Modbus RTU |
| 프로그래밍 | CODESYS V3 |
데이터 시트
| German | 1720 KB |
| English | 1718 KB |
| French | 1720 KB |
| Spanish | 1721 KB |
| Czech | 1721 KB |
| Dutch | 1718 KB |
| Romanian | 1719 KB |
| Russian | 1745 KB |
| Polish | 1721 KB |
| Chinese | 1754 KB |
| Turkish | 1721 KB |
구성 소프트웨어
구성 파일
| CODESYS 패키지 TX HMI/PLC(CODESYS v3.5.18.30 이상용) | 8197 KB |
| CODESYS 패키지 TX HMI/PLC(CODESYS v3.5.16.30 이상용) | 6826 KB |
| CODESYS 패키지 TX HMI/PLC(CODESYS v3.5.14.10 이상용) | 130874 KB |
| GSDML 파일 | 11 KB |
| EDS 파일 | 6 KB |
매뉴얼
빠른 시작 가이드
승인/선언
제조업체 선언
제품 개요
설치 액세서리
|

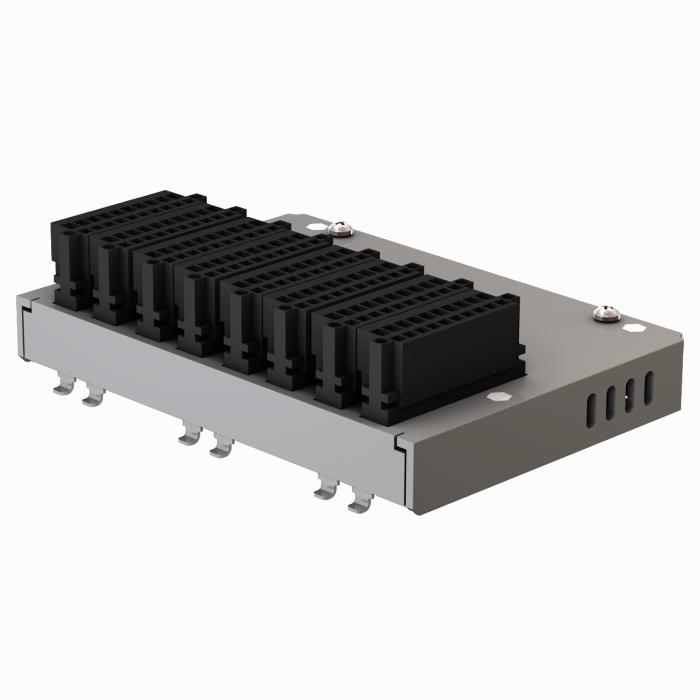

TX-IO-XX03
플러그인 I/O 모듈 — 20 DI, 12 DO, 4 AI(U/I/RTD/TC), 4 AO(U/I) |
6828201 |
|

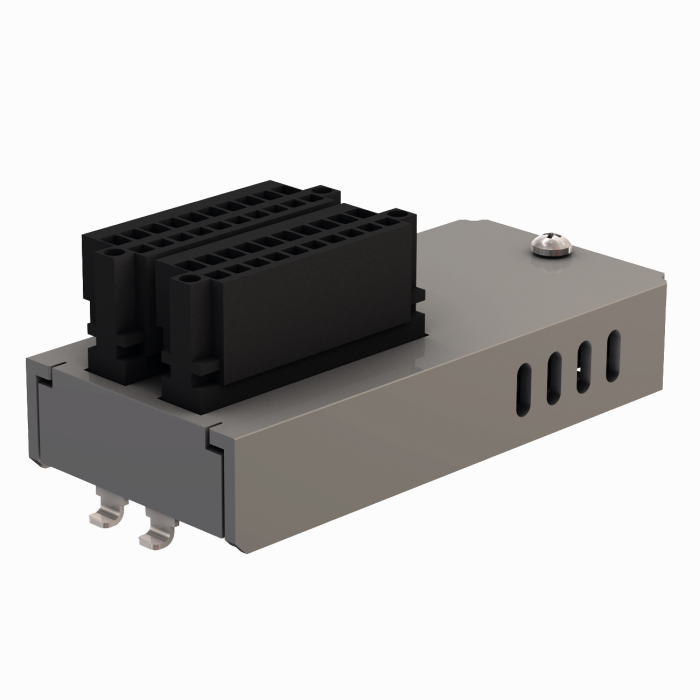

TX-IO-DX06
플러그인 I/O 모듈 — 8 DI, 6 DO, 1 릴레이 출력(NO) |
6828203 |
|

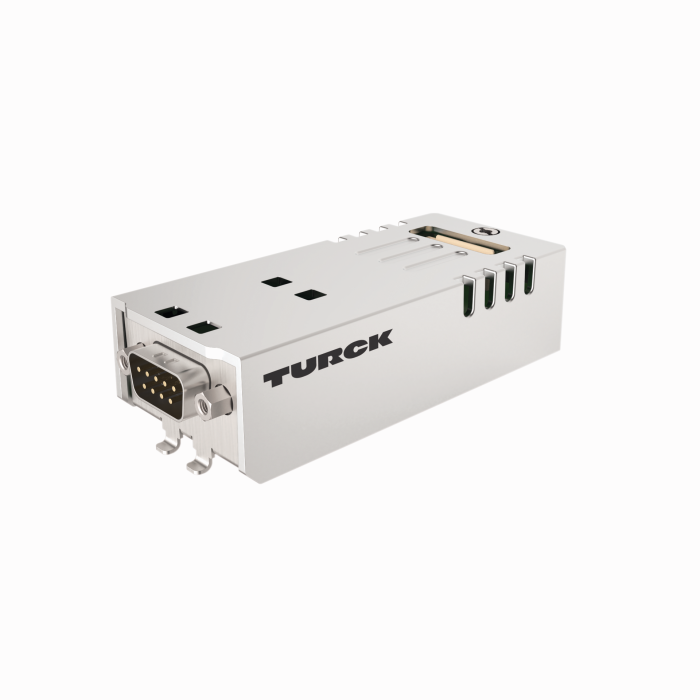

TX-CAN
플러그인 CANopen 인터페이스, 9핀 SUB-D male 커넥터 |
6828210 |
|

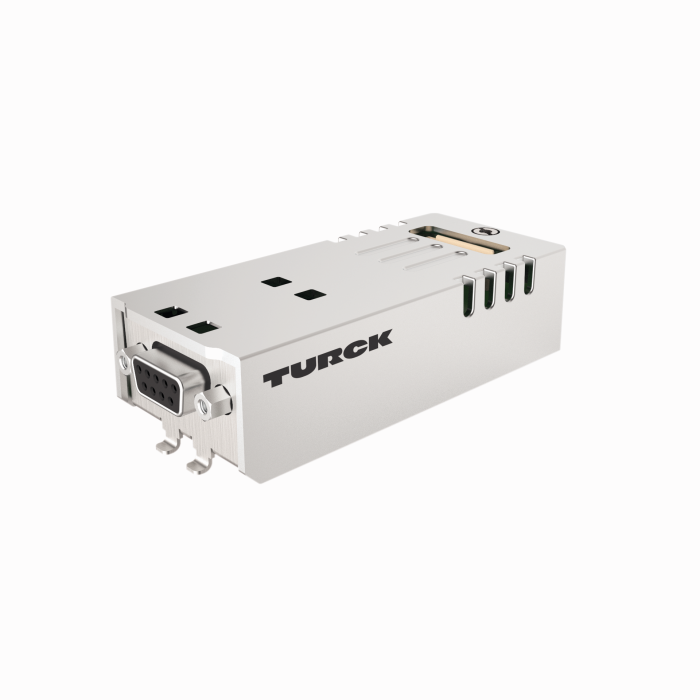

TX-RS485
RS485/RS422용 플러그인 인터페이스, 9핀 SUB-D female 커넥터 |
100002598 |
|
|
TX-RS232
RS232용 플러그인 인터페이스, 9핀 SUB-D female 커넥터 |
100002599 |
|

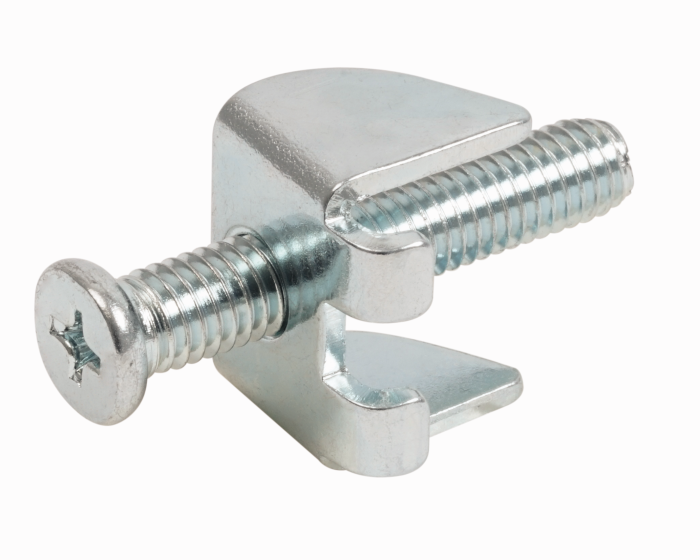

TX700-MOUNT-07
5–7” 장치용 TX700 장착 브라켓 및 전원 커넥터 |
100003188 |
|

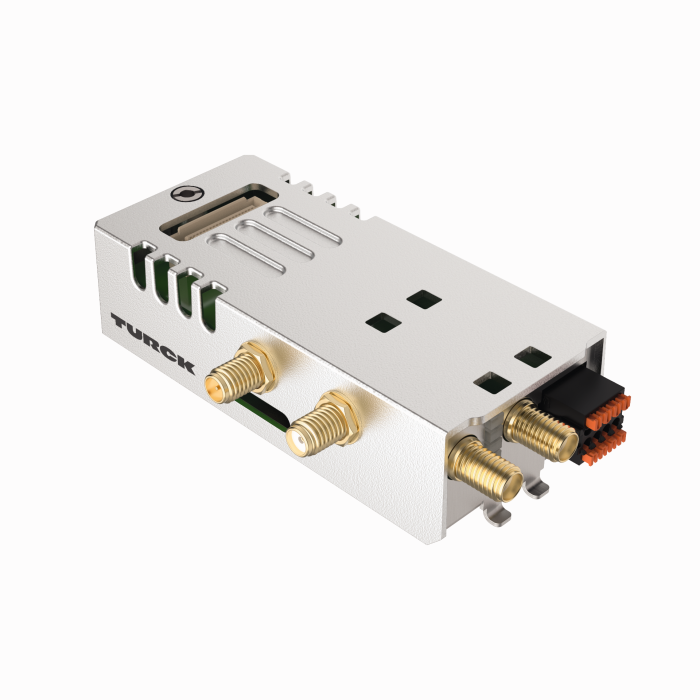

TX-LTE-WLAN
LTE/UMTS/GSM, Wi-Fi, GNSS 포함 플러그인 LTE 및 Wi-Fi 모뎀 |
100025179 |
기능 액세서리
|

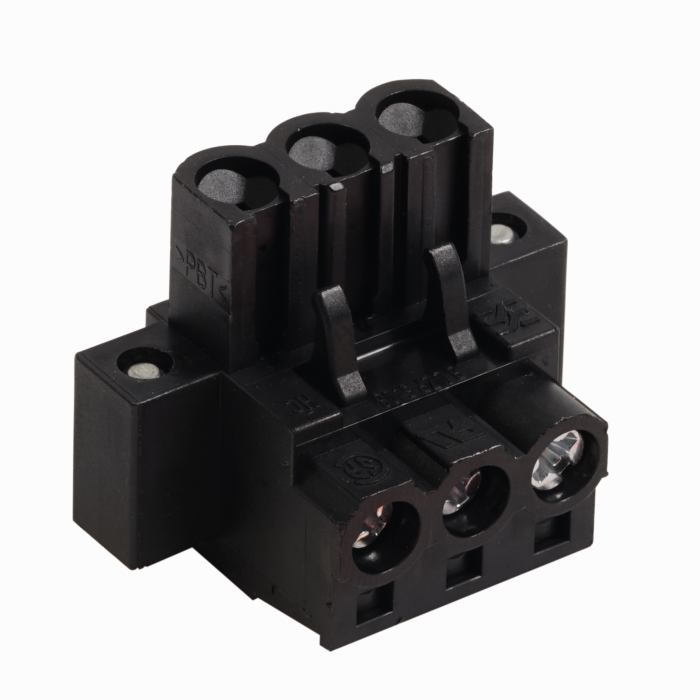

TX-PSC
TX HMI 장치용 전원 공급 플러그 |
100002938 |
연결 액세서리 - 네트워크
|
RJ45S-RJ45S-4422-2M | 6635218 |
