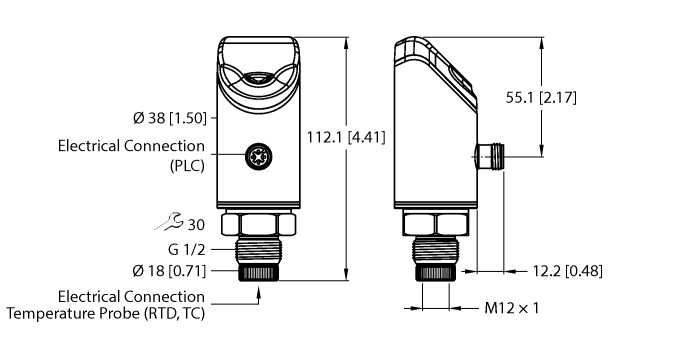

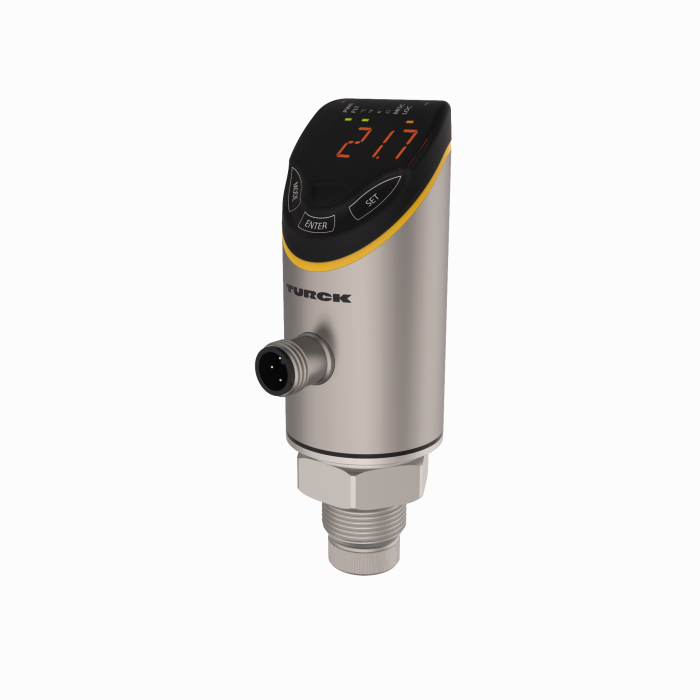

제품 TS720-2UPN8-H1141
온도 감지
PNP/NPN 트랜지스터 스위칭 출력 2개 포함
주문 번호: 100003633- TP 제품 시리즈의 센서 연결용 프로세서 유닛
- 자동 프로브 감지
- 4자리, 2가지 색상(적색/녹색), 12세그먼트 디스플레이, 180° 회전형
- 하우징 상단 섹션 340° 회전형
- 호환되는 온도 센서:
- 저항 온도 검출기(RTD) — Pt100(2선식, 3선식, 4선식) — Pt1000(2선식, 3선식, 4선식)
- 서모커플(TC) — 타입 K, B, E, J, N, R, S, T
- 10…33 VDC
- NO/NC 접점, PNP/NPN 출력, IO-Link
- 다양한 IO-Link 매핑 프로파일을 선택할 수 있습니다.

General data
EAN | 4047101482904 |
eCl@ss-Code (V5.1.4): | 27200206 -/- Transducer (temperature) |
Customs tariff number | 90251900900 |
Country of origin | DE |
Weight | 293 g |
Technical Data
감지 유형 | 매체 접촉 |
디자인 | 디스플레이 포함(외장 프로브) |
작동 전압 | 10…33VDC |
전기 출력 | 2 × 스위칭 출력, IO-Link |
통신 프로토콜 | IO-Link |
전기적 연결 | 커넥터,M12 × 1 |
하우징 재질 | 스테인리스 스틸/플라스틱,1.4404(AISI 316L)/Grilamid TR90 UV/Elastollan C 65 A 15 HPM 000/Ultramid A3X2G5 |
주위 온도 | -40…+80 °C |
보호 등급 | IP66/IP67/IP69K |
인증 | CE, cULus |
데이터 시트
German | 1882 KB |
English | 1880 KB |
French | 1882 KB |
Spanish | 1480 KB |
Czech | 1881 KB |
Dutch | 1880 KB |
Romanian | 1882 KB |
Russian | 1888 KB |
Polish | 1883 KB |
Chinese | 1971 KB |
Turkish | 1882 KB |
구성 소프트웨어
구성 파일
Smart Sensor Profile이 있는 TS+ IODD(2310 이후 생산) | 880 KB |
Smart Sensor Profile이 없는 TS+ IODD(2309까지 생산) | 873 KB |
매뉴얼
Smart Sensor Profile이 없는 버전(2309까지 생산) | 1478 KB |
Smart Sensor Profile이 있는 버전(2310 이후 생산) | 1733 KB |
IO-Link - 단순성, 일관성, 효율성 | 1266 KB |
빠른 시작 가이드
승인/선언
제품 개요
IO-Link 매개 변수
설치 액세서리
![]() |

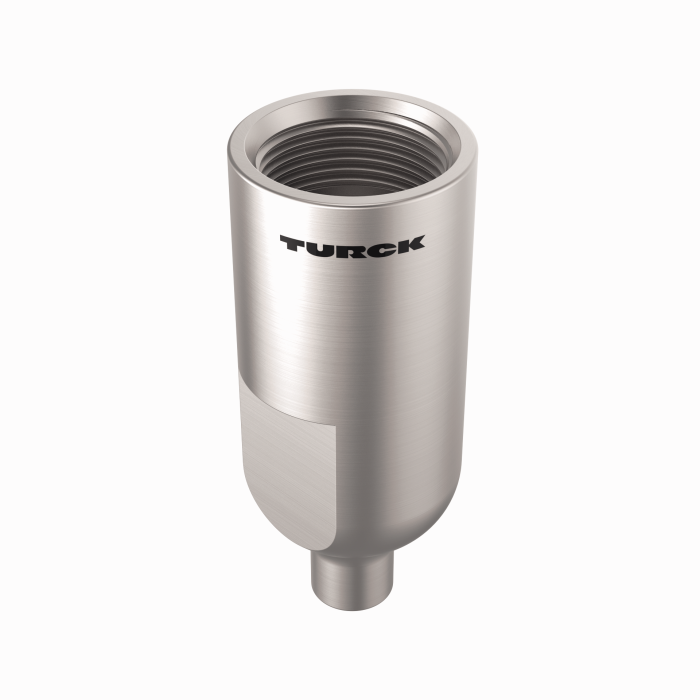

FAS-6-1.4404
표준 온도 센서 TP206용 안정기 |
100018063 |
![]() |

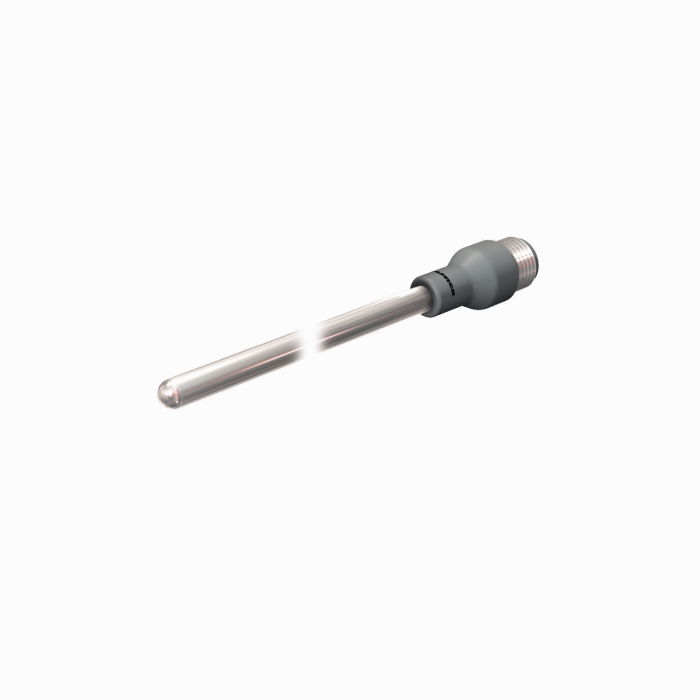

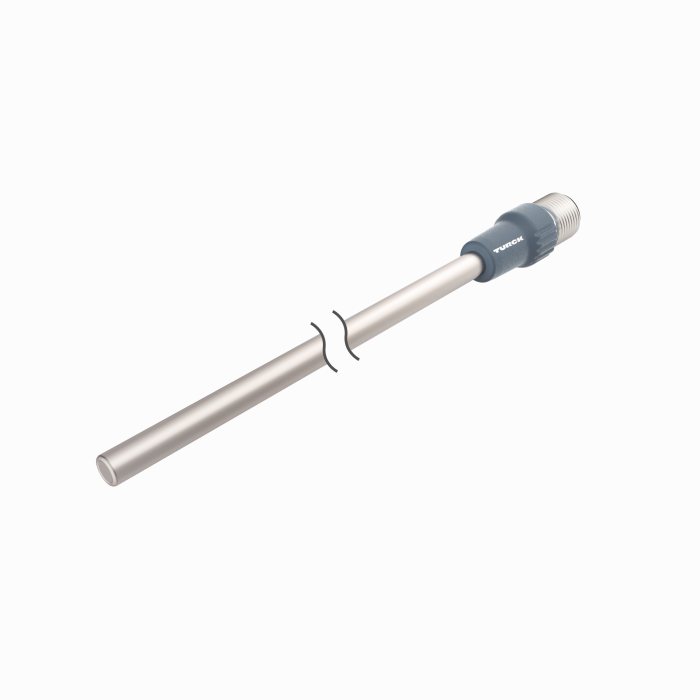

TP-206A-CF-H1141-L100
temperature detector for liquid and gaseous media |
9910475 |
![]() |
TP-206A-CF-H1141-L150
temperature detector for liquid and gaseous media |
9910476 |
![]() |
TP-206A-CF-H1141-L200
temperature detector for liquid and gaseous media |
9910477 |
![]() |
TP-206A-CF-H1141-L300
temperature detector for liquid and gaseous media |
9910478 |
![]() |
TP-203A-CF-H1141-L100
temperature detector for liquid and gaseous media |
9910402 |
![]() |
TP-203A-CF-H1141-L150
temperature detector for liquid and gaseous media |
9910403 |
![]() |
TP-203A-CF-H1141-L200
temperature detector for liquid and gaseous media |
9910482 |
![]() |
TP-203A-CF-H1141-L300
temperature detector for liquid and gaseous media |
9910474 |
![]() |

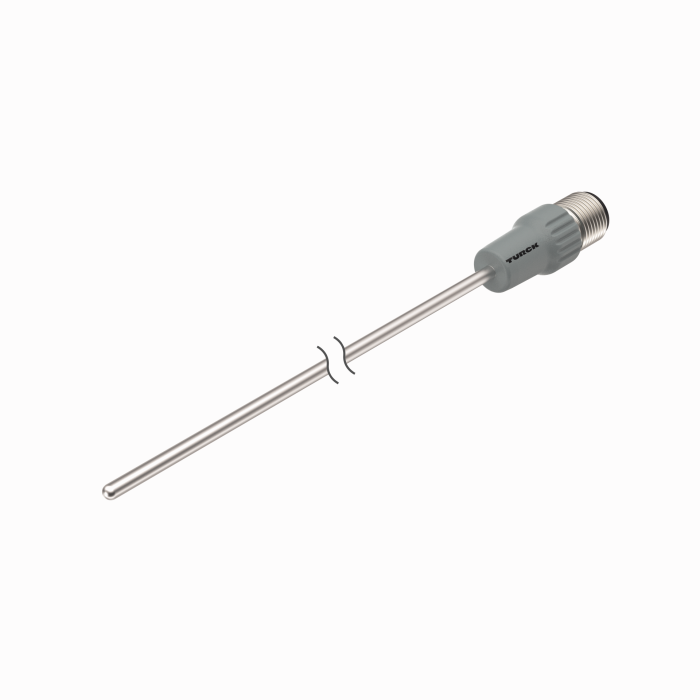

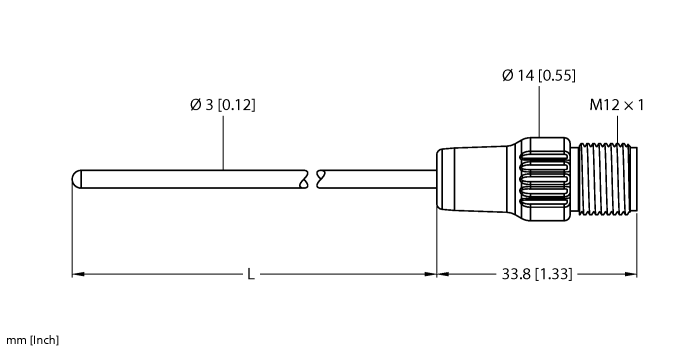

TP-306A-CF-H1141-L1000
temperature detector for liquid and gaseous media |
9910479 |
![]() |
TP-306A-CF-H1141-L2000
temperature detector for liquid and gaseous media |
9910480 |
![]() |
TP-306A-CF-H1141-L5000
temperature detector for liquid and gaseous media |
9910481 |
![]() |
TP-504A-TRI3/4-H1141-L035
temperature detector for liquid and gaseous media |
9910429 |
![]() |
TP-504A-TRI3/4-H1141-L100
temperature detector for liquid and gaseous media |
9910430 |
![]() |

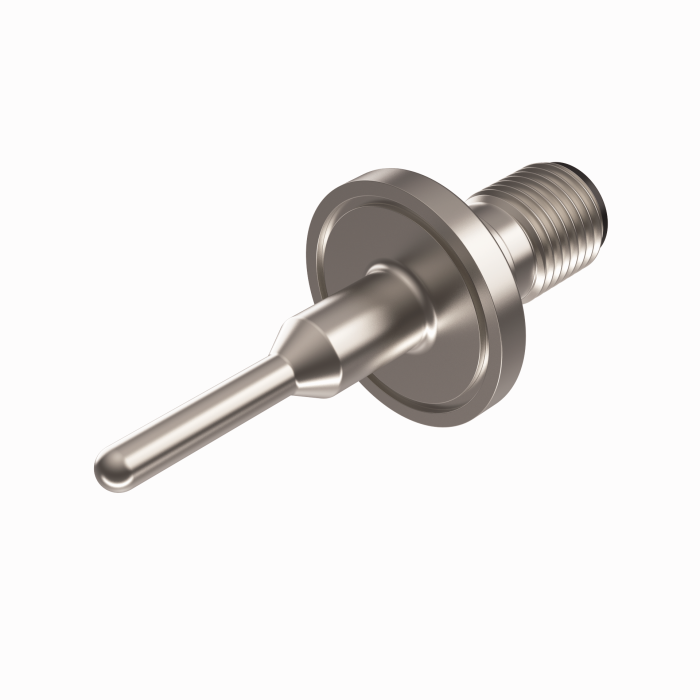

TP-504A-TRI1.5-H1141-L100
temperature detector for liquid and gaseous media |
9910860 |
![]() |

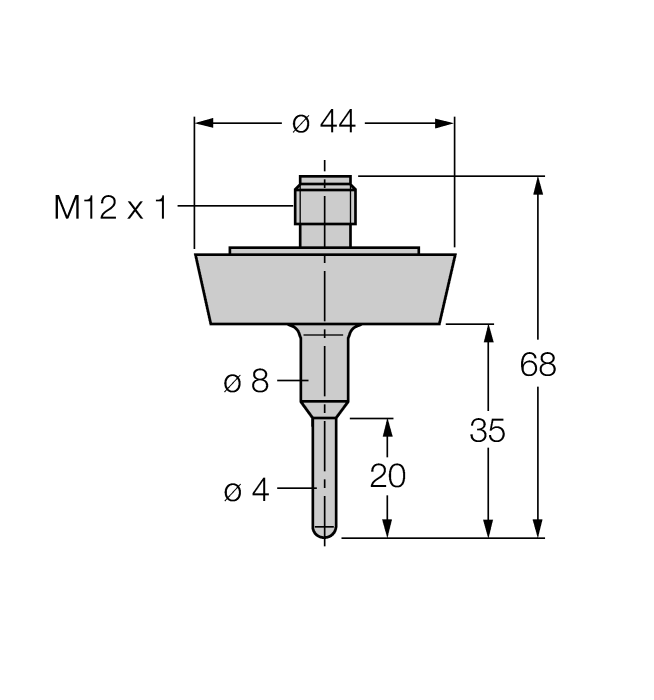

TP-504A-DN25K-H1141-L035
temperature detector for liquid and gaseous media |
9910431 |
![]() |
TP-504A-DN25K-H1141-L100
temperature detector for liquid and gaseous media |
9910432 |
![]() |

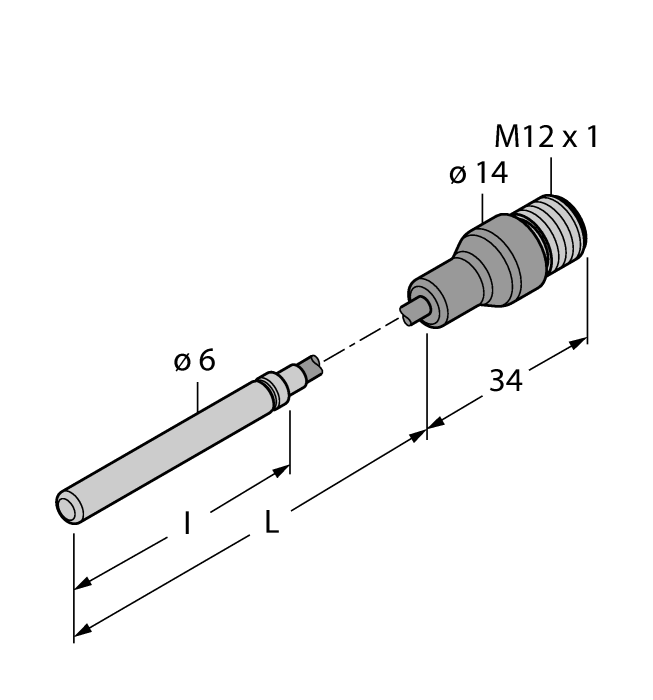

TP-206KK1-CF-H1141-L100
temperature detector for liquid and gaseous media |
100017085 |
![]() |
TP-206KK1-CF-H1141-L150
temperature detector for liquid and gaseous media |
100017084 |
![]() |
TP-206KK1-CF-H1141-L200
temperature detector for liquid and gaseous media |
100017083 |
![]() |
TP-206KK1-CF-H1141-L500
temperature detector for liquid and gaseous media |
100017082 |
![]() |
CF-M-3-G1/8-A4
온도 센서 직접 설치를 위한 압축 피팅, 센서 직경 3 mm, 프로세스 연결 G1/8” male 나사산 |
9910405 |
![]() |
CF-M-3-G1/4-A4
온도 센서 직접 설치를 위한 압축 피팅, 센서 직경 3 mm, 프로세스 연결 G1/4” male 나사산 |
9910407 |
![]() |

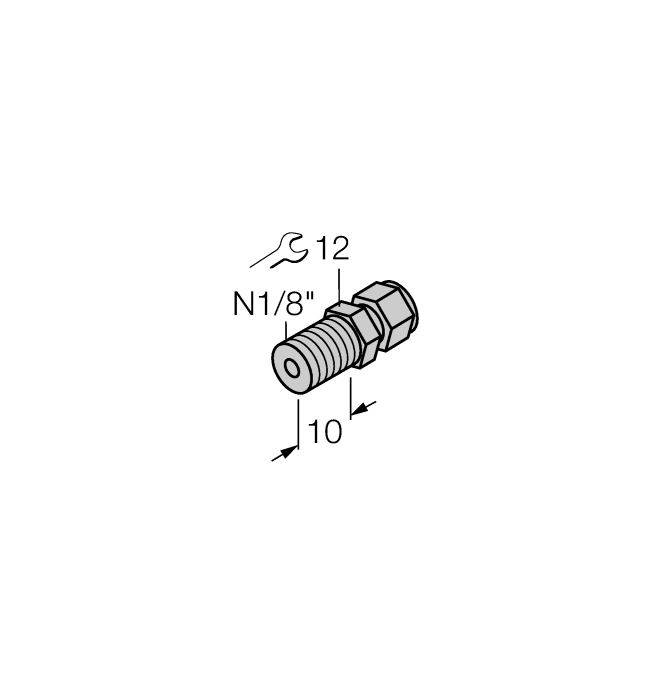

CF-M-3-N1/8-A4
온도 센서 직접 설치를 위한 압축 피팅, 센서 직경 6 mm, 프로세스 연결 1/8” NPT male 나사산 |
9910406 |
![]() |

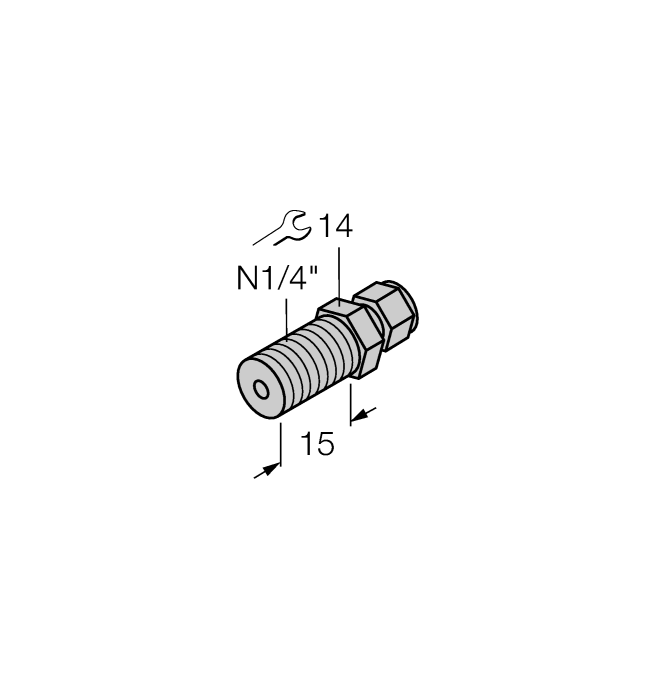

CF-M-3-N1/4-A4
온도 센서 직접 설치를 위한 압축 피팅, 센서 직경 3 mm, 프로세스 연결 1/4” NPT male 나사산 |
9910408 |
![]() |
CF-M-6-G1/4-A4
온도 센서 직접 설치를 위한 압축 피팅, 센서 직경 6 mm, 프로세스 연결 G1/4” male 나사산 |
9910483 |
![]() |

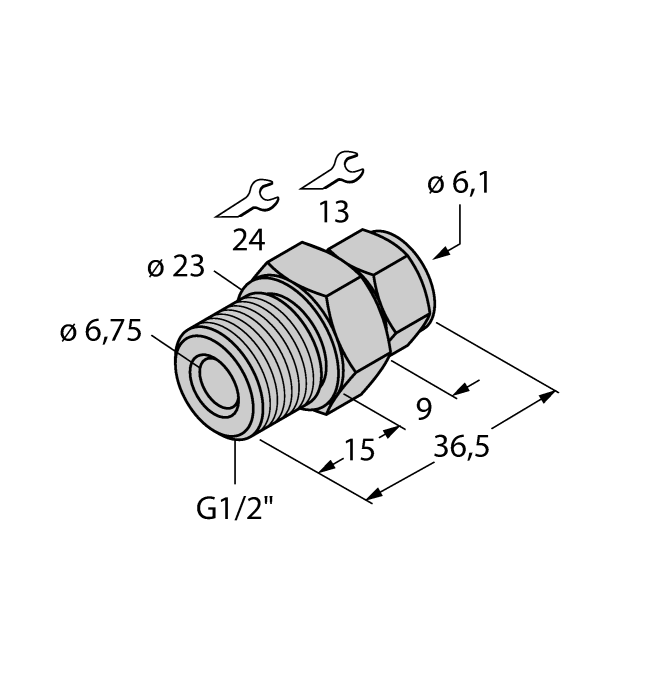

CF-M-6-G1/2-A4
온도 센서 직접 설치를 위한 압축 피팅, 센서 직경 6 mm, 프로세스 연결 G1/2” male 나사산 |
9910530 |
![]() |
CF-M-6-N1/4-A4
온도 센서 직접 설치를 위한 압축 피팅, 센서 직경 6 mm, 프로세스 연결 1/4” NPT male 나사산 |
9910484 |
![]() |

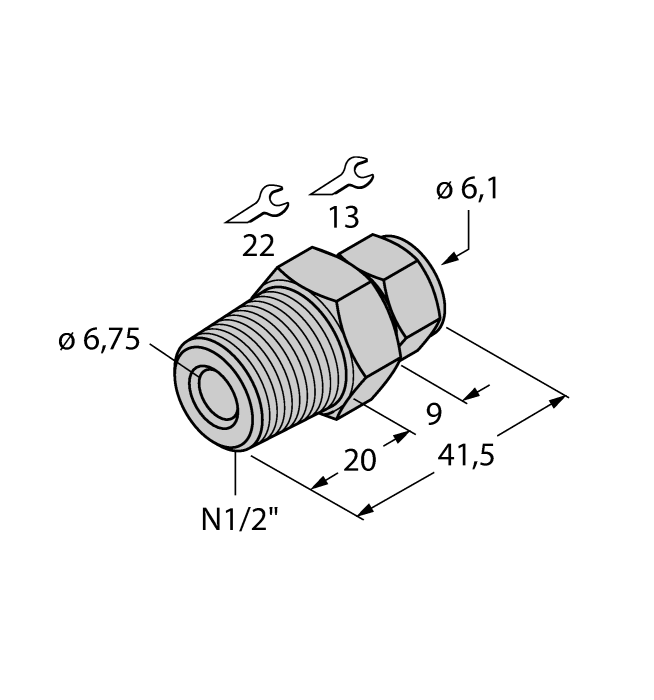

CF-M-6-N1/2-A4
온도 센서 직접 설치를 위한 압축 피팅, 센서 직경 6 mm, 프로세스 연결 1/2” NPT male 나사산 |
9910529 |
![]() |

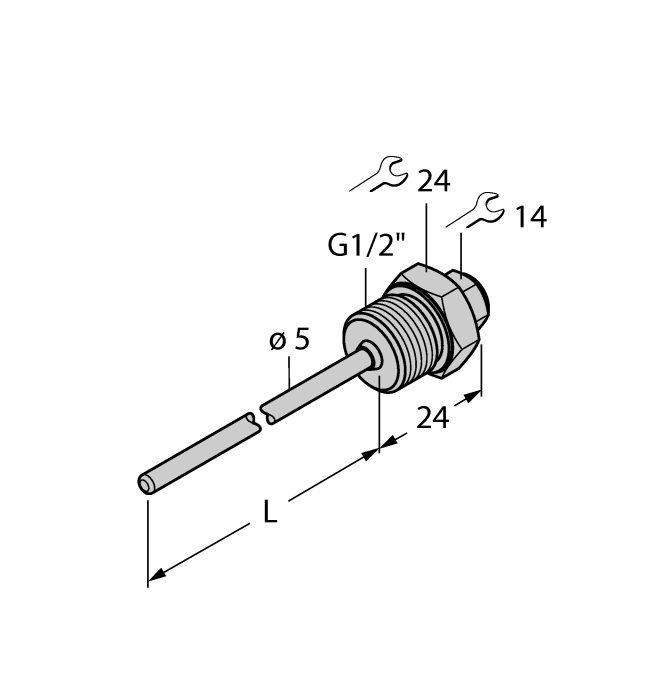

THW-3-G1/2-A4-L050
온도 센서 설치용 보호 튜브, 센서 직경 3 mm, 프로세스 연결 G1/2” 외부 나사산, 삽입 깊이 50 mm |
9910443 |
![]() |
THW-3-G1/2-A4-L100
온도 센서 설치용 보호 튜브, 센서 직경 3 mm, 프로세스 연결 G1/2” 외부 나사산, 삽입 깊이 100 mm |
9910444 |
![]() |
THW-3-G1/2-A4-L200
온도 센서 설치용 보호 튜브, 센서 직경 3 mm, 프로세스 연결 G1/2” 외부 나사산, 삽입 깊이 200 mm |
9910487 |
![]() |
THW-3-G1/2-A4-L250
온도 센서 설치용 보호 튜브, 센서 직경 3 mm, 프로세스 연결 G1/2” 외부 나사산, 삽입 깊이 250 mm |
9910446 |
![]() |
TP-306A-CF-H1141-L5500
temperature detector for liquid and gaseous media |
100024018 |
![]() |
FAM-30-PA66
설치 브라켓, 가변 렌치 크기 24~30 mm, 탈착식 라벨링 플레이트 20 × 9 mm |
100018384 |
![]() |
TP-206KK1-CF-H1141-L1000
temperature detector for liquid and gaseous media |
100034627 |
![]() |

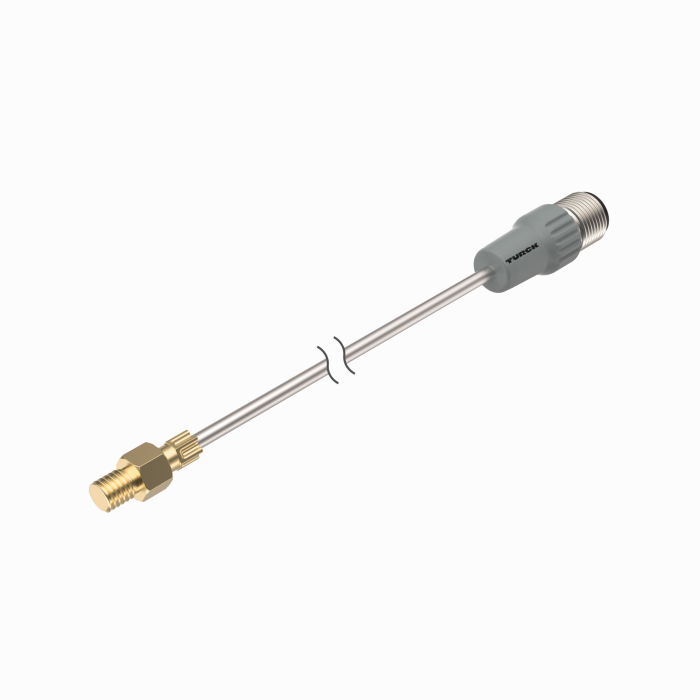

TP-203A-M6-H1141-L100-I7
temperature detector for liquid and gaseous media |
100041106 |
![]() |
TP-203KK1-CF-H1141-L150
temperature detector for liquid and gaseous media |
100045292 |
![]() |
TP-504A-TRI1.5-H1141-L100/S3645
temperature detector for liquid and gaseous media |
100048143 |
TP-201.5A-CF-H1141-L100
temperature detector for liquid and gaseous media |
100048177 | |
![]() |
THW-3-G1/2-A4-L086
온도 센서 설치용 보호 튜브, 센서 직경 3 mm, 프로세스 연결 G1/2″ 외부 나사산, 삽입 깊이 86 mm |
100050343 |
연결 액세서리
![]() |
RKC4.4T-2-RSC4.4T/TEL
확장 케이블, M12 female 커넥터, 일자형, M12 male 커넥터 측 4핀, 일자형, 4핀, 케이블 길이: 2 m, 재킷 재질: PVC, 검은색, cULus 승인 |
6625208 |
![]() |
RKC4.4T-2-RSC4.4T/TXL
확장 케이블, M12 female 커넥터, 일자형, M12 male 커넥터 측 4핀, 일자형, 4핀, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색, cULus 승인 |
6625608 |
![]() |
HT-WAK4-2-HT-WAS4/S2430
고내열성 확장 케이블, M12 female 커넥터, 일자형, M12 male 커넥터 측 4핀, 일자형, 4핀, 케이블 길이: 2 m, 재킷 재질: PTFE, 흰색 |
8038668 |
![]() |
RKH4.4-2-RSH4.4/TFG
식음료 확장 케이블, M12 female 커넥터, 일자형, M12 male 커넥터 측 4핀, 일자형, 4핀, 케이블 길이: 2 m, 재킷 재질: TPE, 회색, 승인: Ecolab, FDA |
6933472 |
