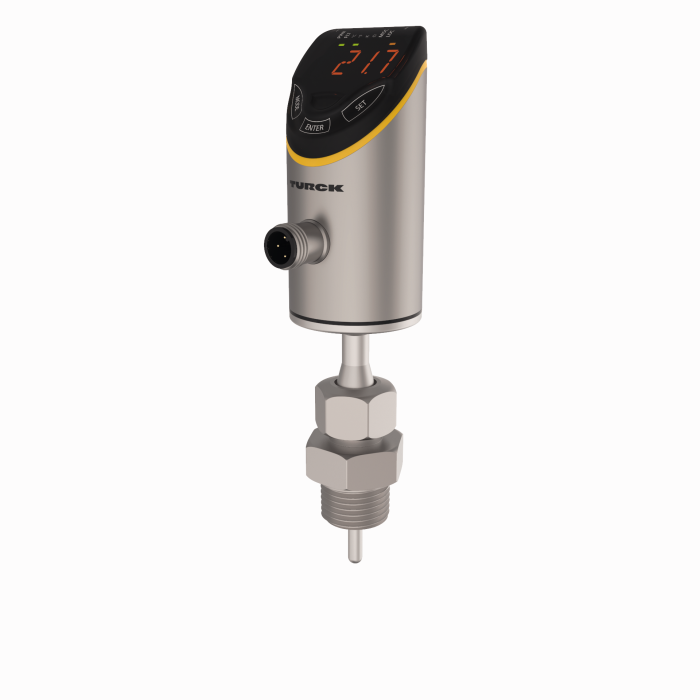

제품 TS700-L016-16-2UPN8-H1141
온도 감지
PNP/NPN 트랜지스터 스위칭 출력 2개 포함
주문 번호: 100004377- 프로세스 연결 NPT1/2" male 나사산이 있는 나사식 어댑터가 배송 시 포함
- 4자리, 2가지 색상, 12세그먼트 디스플레이, 180° 회전형
- 하우징 상부는 최대 340°까지 회전 가능
- 매체와 접촉하는 재질: 1.4404(316L), CR O링
- 삽입 길이: 16 mm
- 10…33 VDC
- NO/NC 접점, PNP/NPN 출력, IO-Link
- 다양한 IO-Link 매핑 프로파일을 선택할 수 있습니다.
General data
| EAN | 4047101498516 |
| eCl@ss-Code (V5.1.4): | 27200206 -/- Transducer (temperature) |
| Customs tariff number | 90251900900 |
| Country of origin | DE |
| Weight | 385 g |
Technical Data
| 감지 유형 | 매체 접촉 |
| 디자인 | 디스플레이 포함(통합 프로브) |
| 측정 범위 | -50…150 °C |

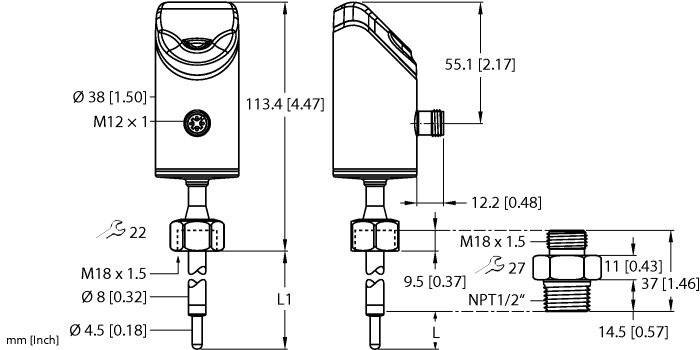

| 삽입 깊이 L | 16 mm |
| 프로세스 연결 | 1/2″ NPT male 나사산 |
| 작동 전압 | 10…33VDC |
| 전기 출력 | 2 × 스위칭 출력, IO-Link |
| 통신 프로토콜 | IO-Link |
| 측정 요소 | Pt1000 |
| 전기적 연결 | 커넥터,M12 × 1 |
| 하우징 재질 | 스테인리스 스틸/플라스틱,1.4404(AISI 316L)/Grilamid TR90 UV/Elastollan C 65 A 15 HPM 000/Ultramid A3X2G5 |
| 주위 온도 | -40…+80 °C |
| 보호 등급 | IP66/IP67/IP69K |
| 인증 | CE, cULus |
데이터 시트
| German | 917 KB |
| English | 916 KB |
| French | 918 KB |
| Spanish | 918 KB |
| Czech | 918 KB |
| Dutch | 916 KB |
| Romanian | 918 KB |
| Russian | 924 KB |
| Polish | 919 KB |
| Chinese | 1005 KB |
| Turkish | 918 KB |
구성 소프트웨어
구성 파일
| Smart Sensor Profile이 있는 TS+ IODD(2310 이후 생산) | 880 KB |
| Smart Sensor Profile이 없는 TS+ IODD(2309까지 생산) | 873 KB |
매뉴얼
| Smart Sensor Profile이 없는 버전(2309까지 생산) | 1078 KB |
| Smart Sensor Profile이 있는 버전(2310 이후 생산) | 1318 KB |
| IO-Link - 단순성, 일관성, 효율성 | 1266 KB |
빠른 시작 가이드
승인/선언
제품 개요
IO-Link 매개 변수
연결 액세서리
|
RKC4.4T-2-RSC4.4T/TEL
확장 케이블, M12 female 커넥터, 일자형, M12 male 커넥터 측 4핀, 일자형, 4핀, 케이블 길이: 2 m, 재킷 재질: PVC, 검은색, cULus 승인 |
6625208 |
|
|
RKC4.4T-2-RSC4.4T/TXL
확장 케이블, M12 female 커넥터, 일자형, M12 male 커넥터 측 4핀, 일자형, 4핀, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색, cULus 승인 |
6625608 |
|
HT-WAK4-2-HT-WAS4/S2430
고내열성 확장 케이블, M12 female 커넥터, 일자형, M12 male 커넥터 측 4핀, 일자형, 4핀, 케이블 길이: 2 m, 재킷 재질: PTFE, 흰색 |
8038668 |
|
RKH4.4-2-RSH4.4/TFG
식음료 확장 케이블, M12 female 커넥터, 일자형, M12 male 커넥터 측 4핀, 일자형, 4핀, 케이블 길이: 2 m, 재킷 재질: TPE, 회색, 승인: Ecolab, FDA |
6933472 |
