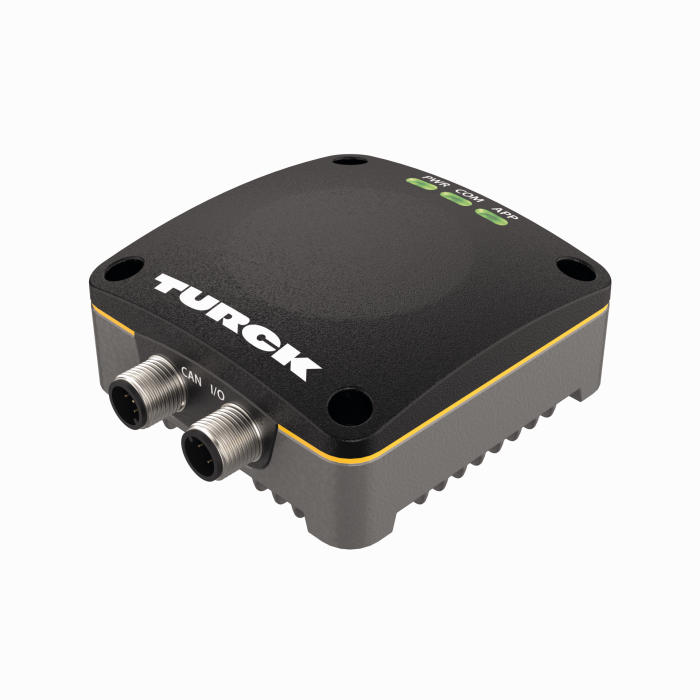

제품 MR15-Q80-IOLCJ-H1141
레이더
물체 및 위치 감지용 스캐너
주문 번호: 100041054- 블라인드 존: 35 cm
- 범위: 15 m
- 거리 정확도: ± 2 mm
- 각도 정확도: ±5°
- 3D 감지 범위: 최대 120° 조정 가능
- 거리, 각도 및 물체 속도에 대한 정보
- 반경 및 지역 평가
- 터크 레이더 모니터를 통한 데이터 시각화
- ETSI 305550-2에 따라 승인됨
- FCC/CFR 47 파트 15에 따라 승인됨
- 2 × M12 × 1, 1 × 4핀, 1 × 5핀
- 작동 전압 9…33 VDC
- PNP/NPN 간에 전환 가능한 스위칭 출력
- IO-Link, SSP 4
- SAE J1939
- 사각형 80 × 80
- 하우징 재질 PBT, AlSi10Mg
General data
| EAN | 4047101602692 |
| Customs tariff number | 85261000900 |
| Country of origin | DE |
| Weight | 522 g |
Technical Data
| 기능 | 레이더 스캐너 |
| 디자인 | 사각형 |

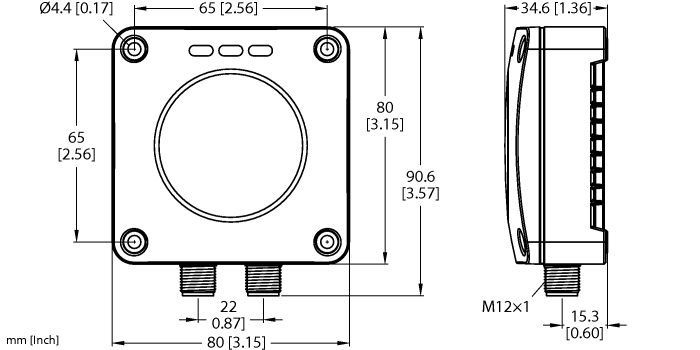

| 구조 크기 | 90.6 x 80 x 34.6 mm, Q80 |
| Range | 350…15000 mm |
| 주파수 범위 | 60~64 GHz |
| 빔 각도 | 120° |
| 작동 전압 | 9…33VDC |
| 스위칭 요소 기능 | NC/NO 프로그래밍 가능 |
| 출력 기능 | PNP/NPN |
| 통신 프로토콜 | IO-Link, SAE J1939 |
| 전기적 연결 | 커넥터,M12 × 1 |
| 하우징 재질 | 플라스틱,PBT-GF20 주조 알루미늄 합금 |
| 주위 온도 | -40…+85 °C |
| 보호 등급 | IP67/IP68/IP69K |
기능 액세서리
|
TBEN-S2-4IOL
Compact multiprotocol I/O module, 4 IO-Link Master 1.1 Class A, 4 universal PNP digital channels 0.5 A |
6814024 |
|

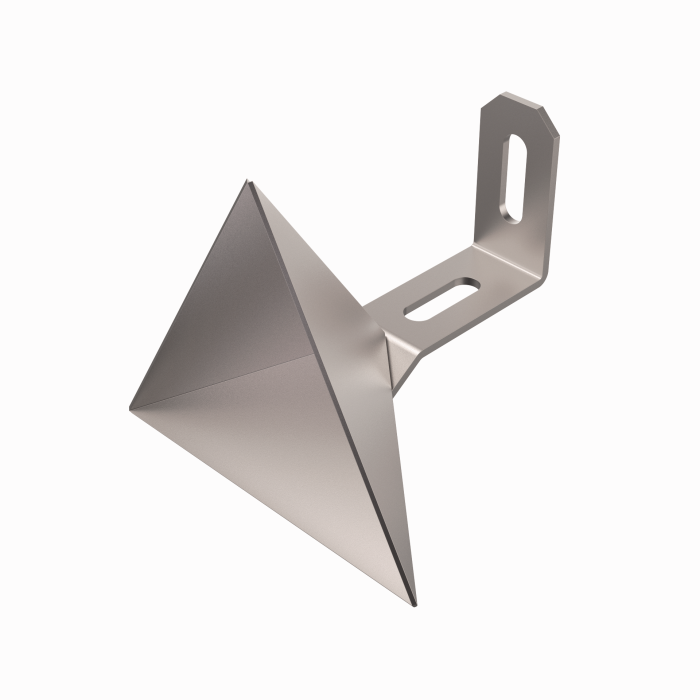

RR-6
스테인리스 스틸 레이더 리플렉터, 최적화된 물체 감지 성능, 인변(Cathetus) 길이: 60 mm, 레이더 단면: 10 m²(자동차 참조), 최대 6.5 m의 안정적인 물체 감지 |
100047726 |
|

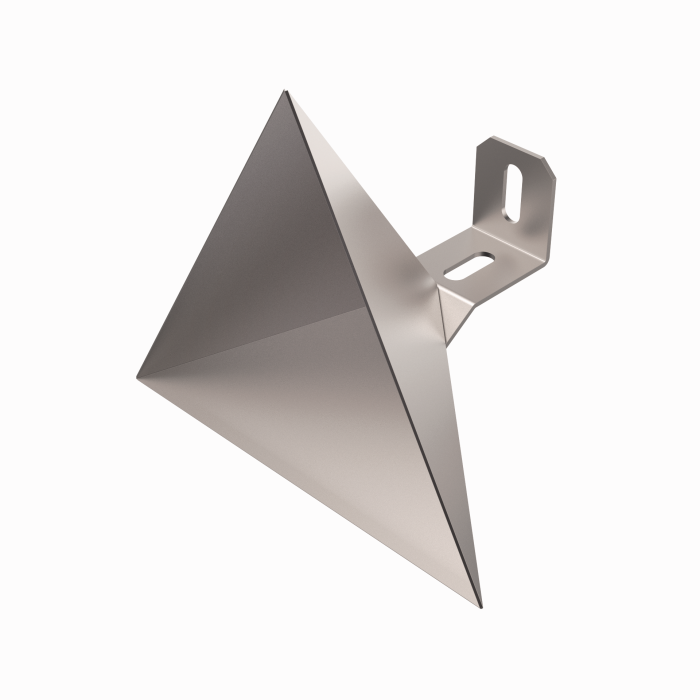

RR-12
스테인리스 스틸 레이더 리플렉터, 최적화된 물체 감지 성능, 인변(Cathetus) 길이: 120 mm, 레이더 단면: 250 m²(HGV 참조), 최대 15 m의 안정적인 물체 감지 |
100047727 |
|

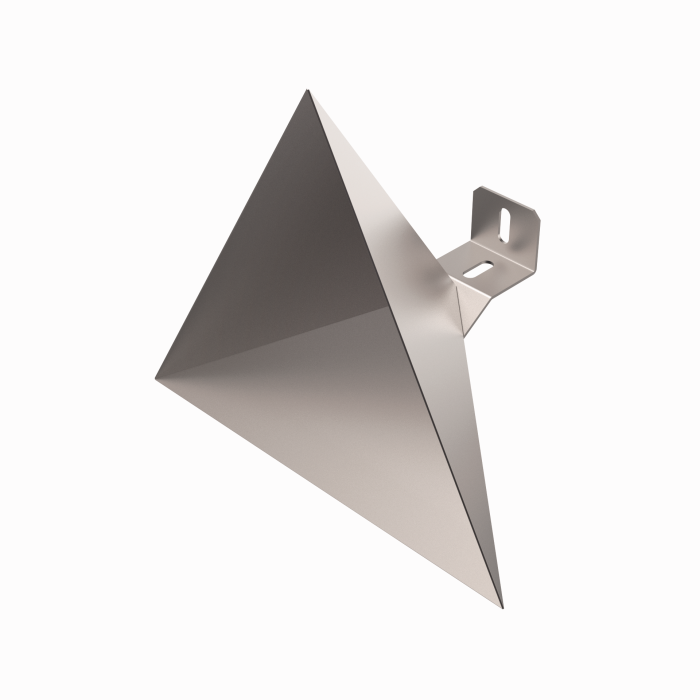

RR-20
스테인리스 스틸 레이더 리플렉터, 최적화된 물체 감지 성능, 인변(Cathetus) 길이: 200 mm, 레이더 단면: 1,115 m²(선박 참조), 최대 25 m의 안정적인 물체 감지 |
100047728 |
