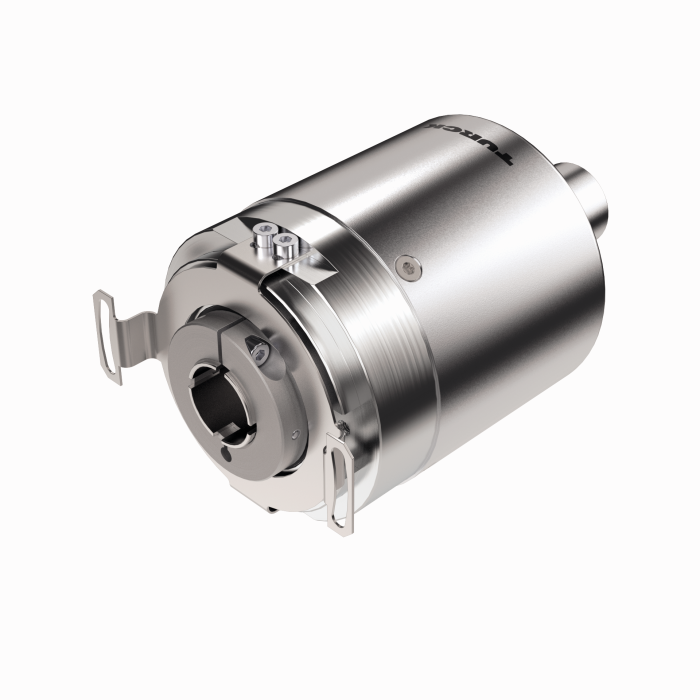

제품 REM-106B15E-9E43B-B3M12
앱솔루트 로터리 엔코더 - 멀티턴
산업용 라인

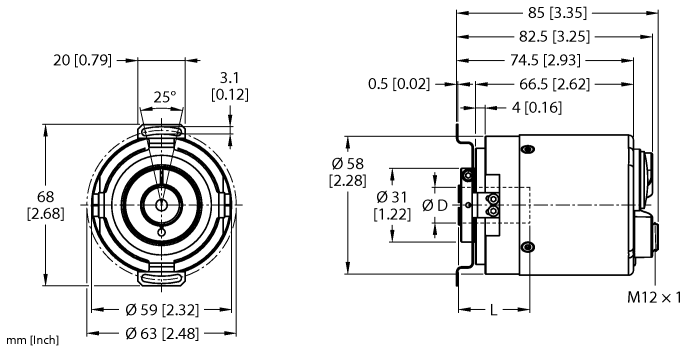

주문 번호: 100046561- 고정자 커플링이 있는 리셉터클, Ø 63 mm
- 블라인드 홀 샤프트, Ø 15 mm
- 광학 측정 원리
- 샤프트 재질: 스테인리스 스틸
- 하우징 측의 보호 등급 IP67
- -40…+80 °C
- 최대 6,000 rpm
- 10…30 VDC
- 최대 250 µs의 Profinet IO, RT 및 IRT
- 엔코더 프로필 버전 4.2
- MRP(Media Redundancy Protocol)
- LLDP(Link Layer Discovery Protoco)
- SNMP(Simple Network Management Protocol)
- FSU(Fast Startup)
- M12 × 3 커넥터, 4핀
- 최대 19 Bit까지 확장 가능한 싱글턴 해상도(기본 13 Bit)
- 최대 24 Bit까지 확장 가능한 멀티턴 해상도(기본 12 Bit)
- 총 해상도 최대 43 Bit까지 확장 가능(기본 25 Bit)
General data
| EAN | 4047101629460 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- Encoder, absolute |
| Customs tariff number | 90314990000 |
| Country of origin | DE |
| Weight | 430 g |
Technical Data
| 엔코더 라인 | Industrial-Line |
| 기술 | 포토 |
| 출력 타입 | 앱솔루트 멀티턴 |
| 샤프트 유형 | 블라인드 홀 샤프트 |
| 샤프트 직경 D(mm) | 15 |
| 리셉터클 직경 | Ø 63 mm |
| 리셉터클 타입 | 고정자 커플링이 있는 리셉터클 |
| 작동 전압 | 10…30VDC |
| 통신 프로토콜 | PROFINET |
| 전기적 연결 | 커넥터,3 x M12 |
| 하우징 재질 | 알루미늄 |
| 주위 온도 | -40…+80 °C |
| 보호 등급 샤프트 | IP67 |
| 보호 등급 | IP67 |
연결 액세서리
|
RSSD-RSSD-4422-2M
산업용 이더넷 케이블, M12 male 커넥터, D 코드형, M12 male 커넥터 측 일자형, D 코드형, 일자형, 케이블 길이: 2 m, 재킷 재질: PUR, 녹색 |
6635150 |
|

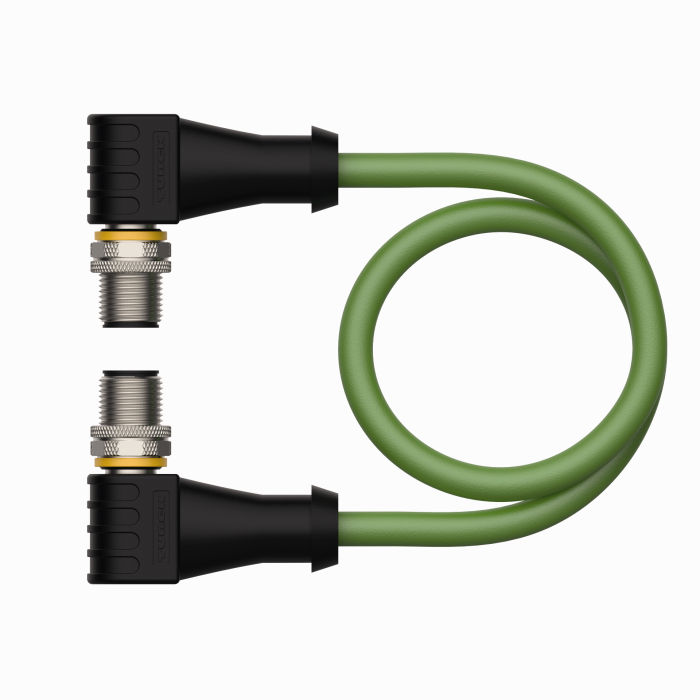

WSSD-WSSD-4422-2M
산업용 이더넷 케이블, M12 male 커넥터, D 코드형, M12 male 커넥터 측 직각형, D 코드형, 직각형, 케이블 길이: 2 m, 재킷 재질: PUR, 녹색 |
6635188 |
|
RSSD-RJ45S-4422-2M
산업용 이더넷 케이블, M12 male 커넥터, D 코드형, RJ45 male 커넥터 측 일자형, 일자형, 케이블 길이: 2 m, 재킷 재질: PUR, 녹색 |
6635170 |
|
|
RSSD-RJ45S-4422-7M
산업용 이더넷 케이블, M12 male 커넥터, D 코드형, RJ45 male 커넥터 측 일자형, 일자형, 케이블 길이: 2 m, 재킷 재질: PUR, 녹색 |
6635579 |
|
|
RSSD-RJ45S-4422-8M
산업용 이더넷 케이블, M12 male 커넥터, D 코드형, RJ45 male 커넥터 측 일자형, 일자형, 케이블 길이: 2 m, 재킷 재질: PUR, 녹색 |
6635538 |
|
RKC4.4T-2/TXL
연결 케이블, M12 female 커넥터, 일자형, 4핀, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색, cULus 승인 |
6625503 |
|
WKC4.4T-2/TXL
연결 케이블, M12 female 커넥터, 직각형, 4핀, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색, cULus 승인 |
6625515 |
