제품 RI360P1-DSU35-ELIU5X2-H1151
유도형 각도 센서
아날로그 출력 포함
프리미엄 라인
주문 번호: 1590866- 사각형, 하우징 DSU35
- 플라스틱, PP-GF30-VO
- 0°~360°의 각도 위치 감지
- P1-Ri-DSU35 포지셔닝 요소(배송 시 포함)
- LED를 통해 표시되는 측정 범위
- 프로그래밍 가능 측정 범위
- 전자기 간섭에 내성
- 해상도, 12 Bit
- 15…30 VDC
- 0…10 V 및 4…20 mA
- male M12 x 1, 5핀
General data
| EAN | 4047101282016 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- Encoder, absolute |
| Customs tariff number | 90318080000 |
| Country of origin | DE |
| Weight | 144 g |
Technical Data
| 엔코더 라인 | Premium-Line |
| 기술 | 비접촉식 |
| 출력 타입 | 앱솔루트 싱글턴 |

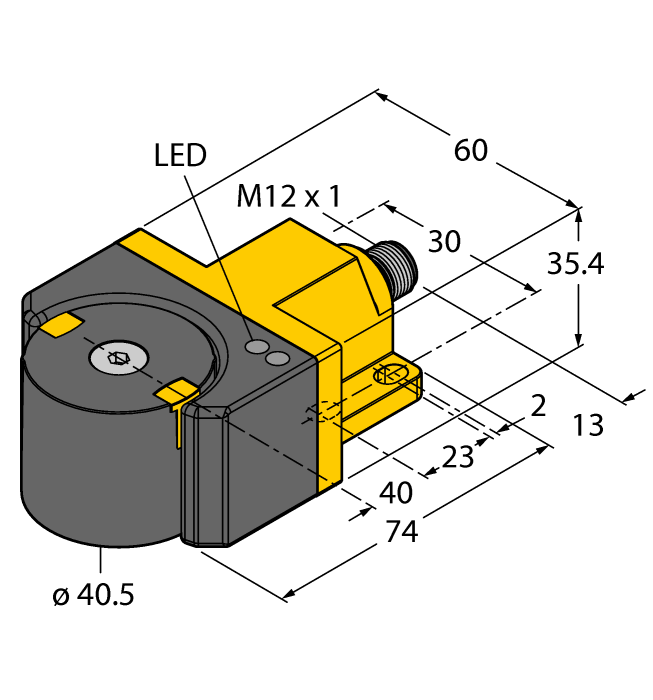

| 구조 크기 | 74 x 60 x 35.4 mm |
| 리셉터클 타입 | 설치 요소가 없는 리셉터클 |
| 측정 범위 | 0…360° |
| 작동 전압 | 15…30VDC |
| 출력 기능 | 아날로그 출력 |
| 전압 출력 | 0…10 V |
| 전류 출력 | 4…20 mA |
| 전기적 연결 | 커넥터,M12 × 1 |
| 하우징 재질 | 플라스틱,PP-GF30 |
| 주위 온도 | -25…+75 °C |
| 보호 등급 | IP68/IP69K |
설치 액세서리
|
BTS-DSU35-Z01
대형 로터리 액츄에이터용 듀얼 센서 설치 키트, 스페이서 플레이트 및 스냅 링 Ø: 최대 65 mm, 리셉터클 표면의 구멍 패턴: 30 x 80 mm(30 x 130 mm), 연결 샤프트(확장용 샤프트) 높이: 20 mm/Ø: 최대 30 mm |
6900229 |
|

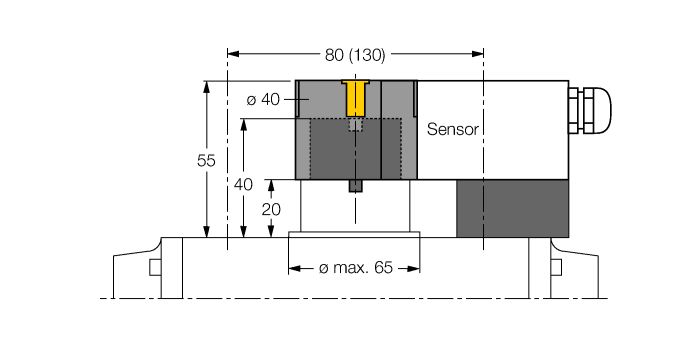

BTS-DSU35-Z02
대형 로터리 액츄에이터용 듀얼 센서 설치 키트, 스페이서 플레이트 및 스냅 링 Ø: 최대 65 mm, 리셉터클 표면의 구멍 패턴: 30 x 80 mm(30 x 130 mm), 연결 샤프트(확장용 샤프트) 높이: 20 mm(30 mm)/Ø: 최대 40 mm |
6900230 |
|

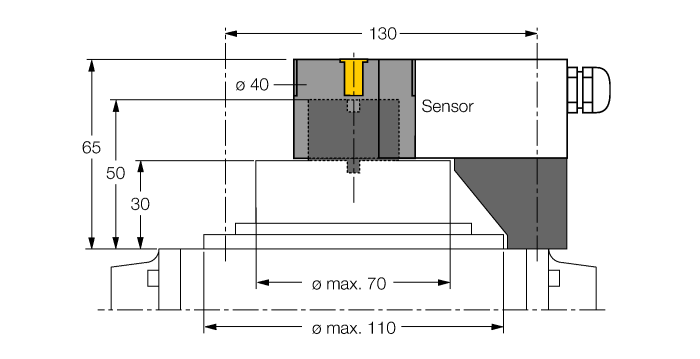

BTS-DSU35-Z03
대형 로터리 액츄에이터용 듀얼 센서 설치 키트, 스페이서 플레이트 및 스냅 링 Ø: 최대 110 mm, 리셉터클 표면의 구멍 패턴: 30 x 130 mm, 연결 샤프트(확장용 샤프트) 높이: 30 mm/Ø: 최대 70 mm |
6900231 |
|

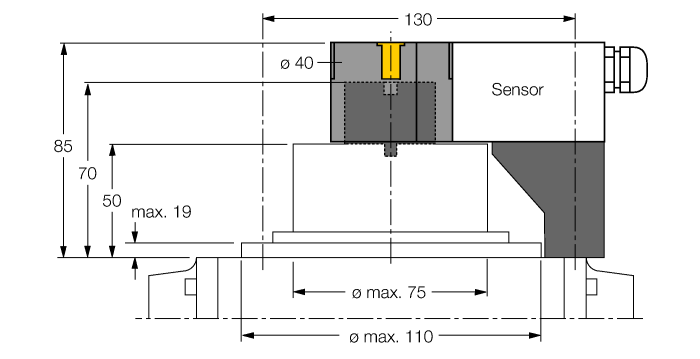

BTS-DSU35-Z07
대형 로터리 액츄에이터용 듀얼 센서 설치 키트, 스페이서 플레이트 및 스냅 링 Ø: 최대 110 mm, 리셉터클 표면의 구멍 패턴: 30 x 130 mm, 연결 샤프트(확장용 샤프트) 높이: 50 mm/Ø: 최대 75 mm |
6900403 |
기능 액세서리
|
TX1-Q20L60
Teach adapter for inductive encoders, linear position, angle, ultrasonic and capacitive sensors |
6967114 |
