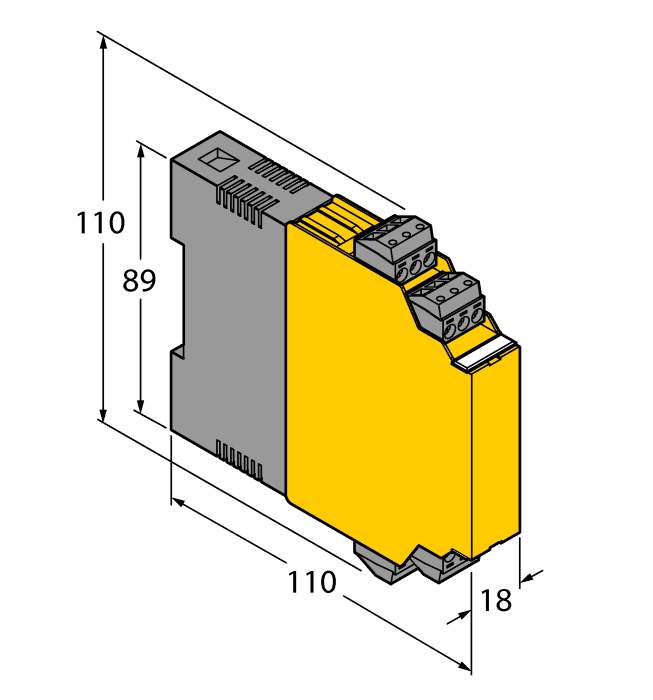

제품 IM35-22EX-HI/24VDC
Analog Signal Isolator
2-channel
주문 번호: 7506515- HART 통신 인터페이스를 통해 공급되는 지능형 액츄에이터
- 입력 회로: 0/4…20 mA
- 출력 회로: 0/4…20 mA, 본질 안전
- SIL2
- 탈착식 터미널 블록, 나사식, 2 mm 테스트 박스 포함
- 완전한 갈바닉 절연
- 입력의 역극성 보호
- ATEX, IECEx, UL, CFMUS, TR CU, KOSHA, CCOE
- 2종 위험 지역에 설치
General data
| EAN | 4047101117271 |
| eCl@ss-Code (V5.1.4): | 27210107 -/- Transducer (universal) |
| Customs tariff number | 85437090990 |
| Country of origin | DE |
| Weight | 172 g |
Technical Data
| Signal type | Analog output (HART transparent) |
| 장치 타입 | 아날로그 신호 절연기 - 출력 필드 측 |
| Ex version | yes |
| 인증 | ATEX,IECEx,UL,cFMus,TR CU |
| Functional safety (SIL/PL) | SIL2 |
| Nominal voltage | 24 VDC |
| Number of channels | 2 |
| 전기적 연결 | 4 × 3핀 탈착식 터미널 블록, 테스트 소켓 포함, 역극성 보호, 나사 연결 |
| 보호 등급 | IP20 |
| Product series | IM |
데이터 시트
| German | 201 KB |
| English | 196 KB |
| French | 200 KB |
| Spanish | 199 KB |
| Czech | 201 KB |
| Dutch | 198 KB |
| Romanian | 198 KB |
| Russian | 219 KB |
| Polish | 200 KB |
| Chinese | 255 KB |
| Turkish | 198 KB |
기술 전단
빠른 시작 가이드
안전 매뉴얼
인증
| TÜV 19 ATEX 244924 X | 1636 KB |
| TÜV 06 ATEX 553057 X | 2332 KB |
| FM/CSA - IS-1.105 | 174 KB |
| IECEx - TUN 06.0012X | 2519 KB |
| KOSHA 15-AV4BO-0477 | 598 KB |
| UL 61010 | 373 KB |
제품 전단
제품 카탈로그
CAD 파일
EU 적합성 선언
SIL 선언
설치 액세서리
|

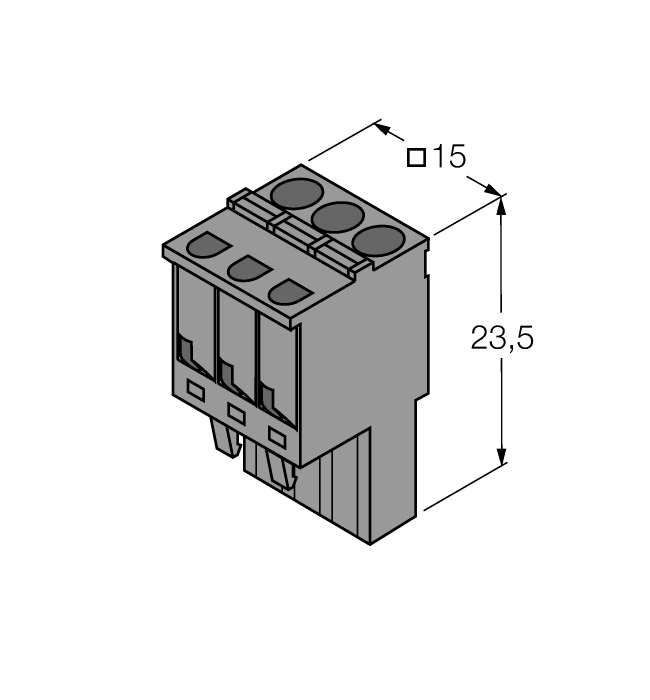

IM-CC-3X2BU/2BK
Cage clamp terminals for IM modules (Ex-devices with 18 mm overall width); includes: 2 pcs. 3-pin blue terminals and 2 pcs. 3-pin black terminals. |
6900475 |
