인쇄소 펀치 벤더의 TBEN-S 모듈

Beil은 인쇄소의 펀치 벤더에서 40mm 알루미늄 프로파일에 직접 TBEN-S 소형 Profinet I/O 모듈을 사용합니다

인쇄 산업의 기계는 사무실 환경에 많은 인터페이스를 가지고 있습니다. 플레이트 세터, 펀치 벤더 및 실제 인쇄기는 함께 네트워크로 연결되고 인쇄소의 시스템에 연결되어야 합니다. 바코드 스캐너와 모니터도 연결해야 합니다. 이더넷 솔루션은 공통 TCP/IP 플랫폼을 사용하여 이를 단순화 합니다. 따라서 Beil Registersysteme GmbH는 인쇄 산업 기계에서 이더넷 솔루션을 사용합니다. 센서와 액추에이터를 연결하기 위해 터크의 초소형 TBEN-S I/O 모듈은 벨기에 인쇄소에서 사용됩니다. 기계의 배선과 컨트롤러 환경의 통합은 더 간단할 수 없습니다.

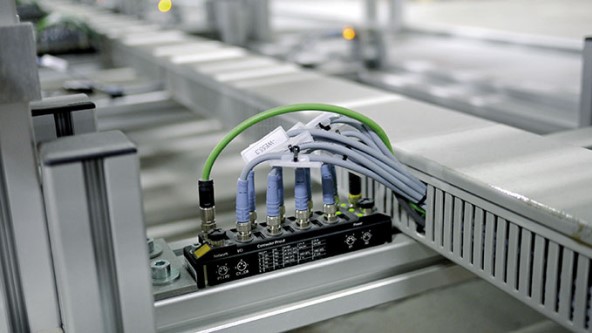

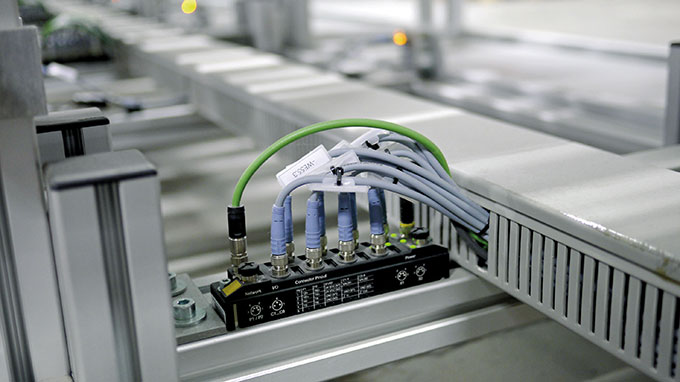

  • The compact TBEN-S I/O module fits optimally on 40 millimeter aluminum profiles

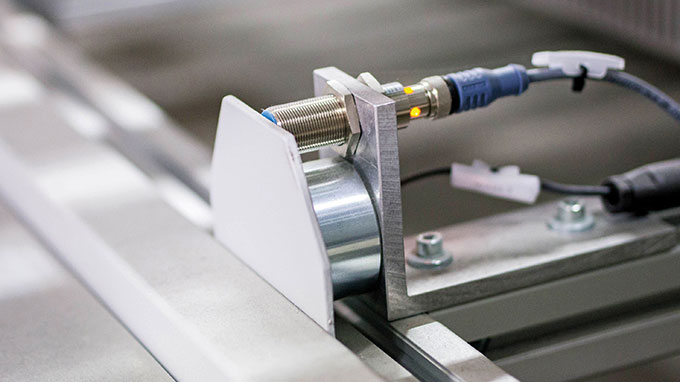

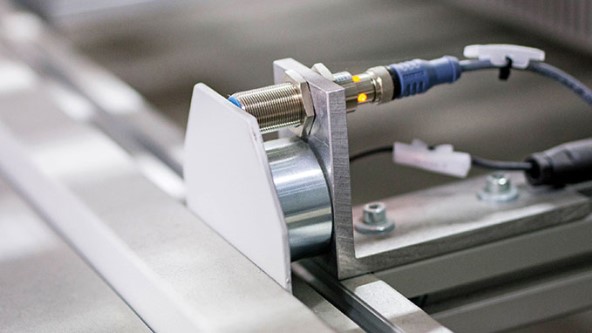

  • Signals of the sensor and the electromagnet are directly connected to the TBEN-S on the stacker carrier

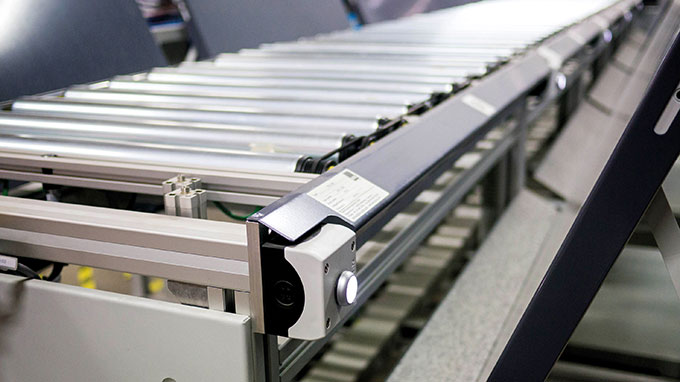

  • The illuminated pushbutton indicates that the cart is ready for fetching

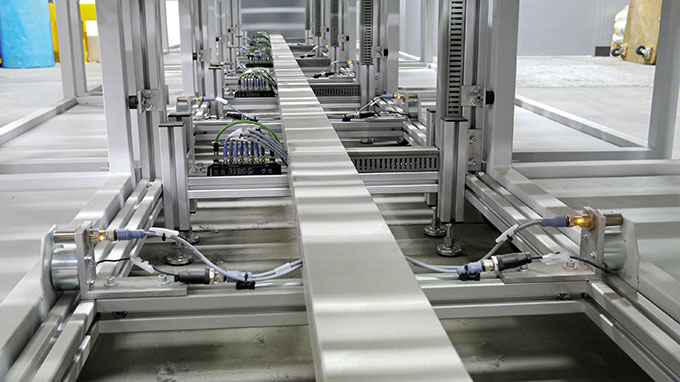

  • The TBEN-S modul connects the input and output signals of the sensors and actuators

  • “We wanted to save all this effort and replace it with a decentralized solution.” (Michael Denk, Beil)

오프셋 인쇄의 특정 공정을 위한 터닝 유닛과 스태커 뿐만 아니라 펀치 벤더는 종종 바이에른의 Abensberg에 있는 Beil Registersysteme GmbH에서 생산됩니다. 이 회사는 인쇄 산업의 모든 부문에서 펀칭 및 벤딩 인쇄판을 공급하는 전 세계 소수의 전 범위 공급 업체 중 하나입니다.

이더넷으로 데이터 전송 간소화

Beil은 앤트워프 근처 벨기에 인쇄소를 위해 회전 테이블 및 스태커와 함께 펀치 벤더를 제작했습니다. 인쇄 프로세스와 관련된 여러 기계 간의 데이터 전송은 이제 산업용 이더넷으로 구현되며 기존 필드버스보다 훨씬 쉽고 경제적으로 설정할 수 있습니다.

밴딩 후 인쇄판은 데이터 매트릭스 코드로 식별되어 Beil 스태커로 운반됩니다. 벨기에 공장에서는 플레이트가 이미 CTP 기계에 구멍이 뚫려 있습니다. 스태커에는 플레이트를 조심스럽게 설정하기 위해 진공 그리퍼가 장착되어 있습니다. 100 내지 120개의 플레이트를 수용한 후 카트가 채워지고, 이는 빛 및 음향 신호에 의해 조작자에게 표시됩니다. 카트는 신호 액추에이터를 통해 해제될 수 있습니다. 카트에 저장된 판을 식별하기 위해 제어 슬립이 동시에 인쇄됩니다.

스태커에 카트를 고정하기 위해 푸시 버튼 액츄에이터를 통해 잠금 또는 해제할 수있는 전자석이 장착되어 있습니다. 유도형 센서는 카트가 올바르게 배치 되었는지 감지합니다. 비어있는 카트가 센서 앞에 있으면 표시등 단추가 깜박이고 카트를 다시 채워 충전을 다시 시작할 수 있습니다. 스태커 반대편에 2 개의 카트가 배치되어 모듈을 구성하며 벨기에의 인쇄소에는 총 5 개의 모듈이 있습니다.

배선 노력 감소

Beil은 기존의 포인트-투-포인트 배선 대신 IP67 보호 기능이 있는 터크의 TBEN-S-I/O 모듈을 사용했습니다. Profinet 모듈은 스태커에서 직접 신호를 수집하여 제어 캐비닛의 박스 PC 컨트롤러로 가져 옵니다. TBEN-S 모듈은 선형 토폴로지로 연결됩니다.

이더넷 주소 및 웹 서버 온보드

TBEN-S 모듈은 매우 컴팩트 한 디자인으로 폭이 32mm이므로 모듈 카트의 40mm 프로파일에 직접 장착할 수 있습니다. 컴팩트한 디자인의 더욱 주목할 만한 특징은 모듈에 추가 Profinet 커플러가 있는 서브 버스가 필요하지 않다는 것입니다. 각 모듈은 자체 이더넷 주소가 있는 자율적 Profinet 스테이션입니다. 선형 토폴로지를 위한 웹 서버와 2 개의 이더넷 포트도 내장되어 있습니다.
