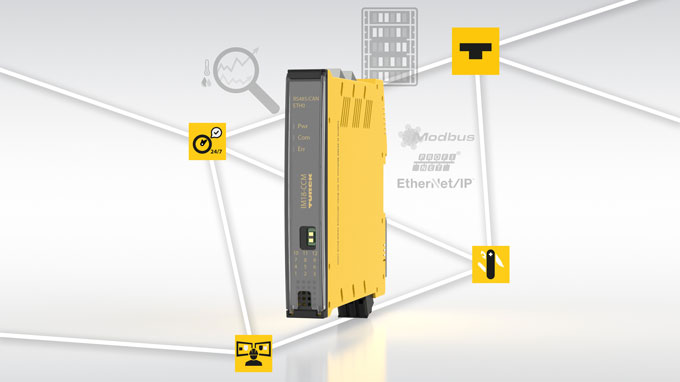

IM18-CCM45: 멀티프로토콜 이더넷 및 온도, 습도, 거리 측정용 통합 센서를 갖춘 TURCK 캐비닛 모니터링 장치
멀티프로토콜 지원 캐비닛 모니터링 솔루션
TURCK의 IM18-CCM45는 내장 센서를 사용하여 제어반을 모니터링하고, 이더넷을 통해 컨트롤러로 데이터를 전송합니다
TURCK가 상태 모니터링 솔루션 포트폴리오를 확장하며, 멀티프로토콜 이더넷 통신을 지원하는 센서 내장형 캐비닛 모니터링 장치 IM18-CCM45,을 출시했습니다. 기존의 개별 센서 또는 추가 리모트 I/O 모듈이 필요한 리눅스 기반 모니터링 시스템에서 벗어나, 측정 데이터를 PLC 및 IT 시스템으로 직접 주기적으로 전송하는 기능을 갖췄습니다. 이를 통해 사용자는 별도의 하드웨어를 추가하거나 제어 시스템 연동을 위한 복잡한 엔지니어링 작업 없이도 손쉽게 상태 모니터링을 구축할 수 있습니다. 이 장치는 캐비닛 내부의 온도, 습도, 그리고 캐비닛 도어까지의 거리를 측정하며, 수집된 데이터를 PROFINET, EtherNet/IP, Modbus TCP를 통해 전송합니다.
사용 시 이점
- 별도의 리모트 I/O나 엣지 하드웨어 없이 PLC에 직접 연결 가능
- 3가지 이더넷 프로토콜을 지원하는 단일 장치를 통해 제품 종류를 줄이고 엔지니어링 작업 부담을 완화
- DIN 레일 장착형의 18mm 소형 설계로 신속한 개조 가능
- TAS 및 웹 서버를 활용하여 별도의 소프트웨어 설치 없이 매개변수 설정과 진단 수행 가능
TAS가 통합된 콤팩트한 디자인
IM18-CCM45는 DIN 레일에서 단 18mm의 설치 폭만 차지해 캐비닛 공간이 제한적인 환경에서도 손쉽게 설치하거나 기존 설비에 추가 적용할 수 있습니다. 파라미터 설정, 진단 및 펌웨어 업데이트는 TAS (Turck Automation Suite)와 내장 웹서버를 통해 수행할 수 있으며, 별도의 소프트웨어 설치가 필요하지 않습니다. 또한 위험 지역에서의 사용을 위해 IECEx 및 ATEX 기준 Zone 2 인증을 획득했습니다. 더불어 향후 기능 확장을 고려해 RS485 시리얼 인터페이스도 하드웨어 내에 탑재되어 있습니다.
기계 공학 및 엔지니어링 분야에서의 활용
IM18-CCM45는 기계 제조, 플랜트 엔지니어링, 내부 물류 등 다양한 산업분야의 캐비닛 상태 모니터링에 적합합니다. 신규 설비 구축은 물론 기존 시스템의 개조에도 활용할 수 있으며, 별도의 엣지 시스템 없이 상태 모니터링 기능을 구현하려는 OEM 및 장비 제조업체에도 효과적인 솔루션입니다. 이 장치는 개별 센서와 리모트 I/O 모듈 등 여러 구성 요소를 하나의 장치로 통합할 수 있습니다.
주요 기능
- 멀티프로토콜 이더넷 (PROFINET, EtherNet/IP, Modbus TCP) 지원
- 상태 모니터링을 위한 온도, 습도, 거리 측정용 통합 센서 탑재
- 웹 서버 및 TAS 통합을 통해 별도 소프트웨어 없이 설정 및 진단 가능
- DIN 레일 장착 시 18mm 폭으로 공간 효율적인 추가 설치 가능
- Zone 2 인증 (IECEx, ATEX)
