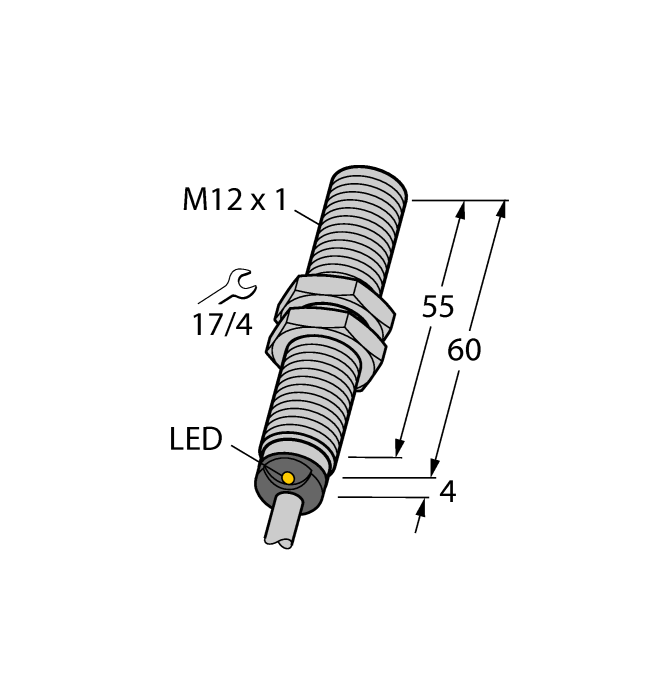

제품 BIM-EM12E-Y1X
마그네틱 센서
마그네틱 유도형 근접 센서
주문 번호: 1070036- 나사형 배럴, M12 x 1
- 스테인리스 스틸, 1.4301
- 정격 작동 거리 90 mm(DMR31-15-5 자석 포함)
- DC 2선식, 공칭 8.2 VDC
- DIN EN 60947-5-6(NAMUR) 규격 출력
- 케이블 연결
- ATEX 카테고리 II 1 G, 0종 위험 지역
- ATEX 카테고리 II 1 D, 20종 위험 지역
- IEC 61508 규격 SIL 2(낮은 요구 사항 모드), HFT0에서 ISO 13849-1 규격 PL c
- IEC 61508 규격 SIL 3(모든 요구 사항 모드), 예비 구성 HFT1 포함 ISO 13849-1 규격 PL e
General data
| EAN | 4047101064568 |
| eCl@ss-Code (V5.1.4): | 27270104 -/- Magnetic inductive proximity switch |
| Customs tariff number | 85365019900 |
| Country of origin | PL |
| Weight | 116 g |
Technical Data
| 디자인 | 나사형 배럴 |
| 구조 크기 | M12 x 1 |
| 정격 스위칭 거리 | 90 mm |
| 출력 기능 | NAMUR |
| 전기적 연결 | 케이블 |
| 케이블 길이 | 2.0 m |
| 하우징 재질 | 스테인리스 스틸,1.4301(AISI 304) |
| 주위 온도 | -25…+70 °C |
| 보호 등급 | IP67 |
| 인증 | ATEX II 1 G, ATEX II 2 G, ATEX II 3 G, ATEX II 1 D, ATEX II 2 D, ATEX II 3 D, SIL2, PLC |
| 특수 기능 | 마그네틱 유도형 |
설치 액세서리
|

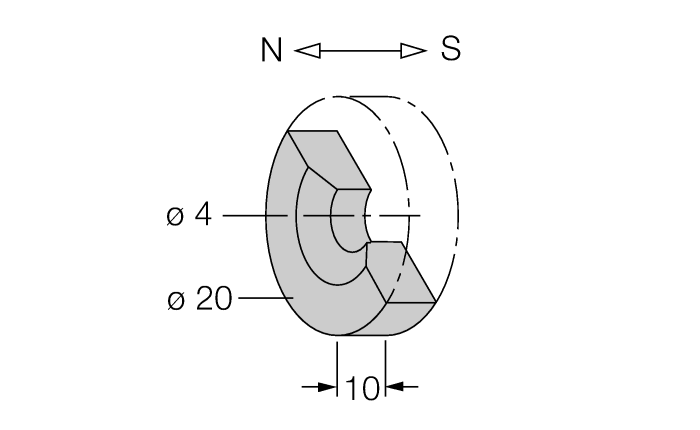

DMR20-10-4
작동 자석, Ø 20 mm(Ø 4 mm), 높이: 10 mm, 도달 가능 스위칭 거리: BIM-(E)M12 마그네틱 센서에서 59 mm 또는 BIM-EG08 마그네틱 센서에서 50 mm, 리니어 위치 센서 Q25L용, 센서와 자석 간의 권장 거리: 3…4 mm |
6900214 |
|

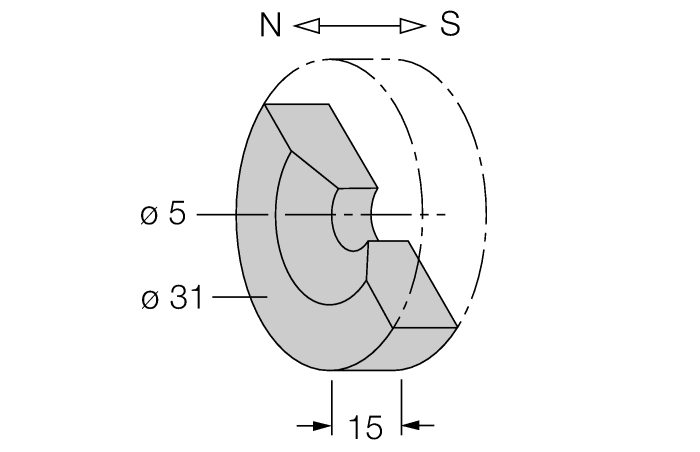

DMR31-15-5
작동 자석, Ø 31 mm(Ø 5 mm), 높이: 15 mm, 도달 가능 스위칭 거리: BIM-(E)M12 마그네틱 센서에서 90 mm 또는 BIM-EG08 마그네틱 센서에서 78 mm, 리니어 위치 센서 Q25L용, 센서와 자석 간의 권장 거리: 3…5 mm |
6900215 |
|

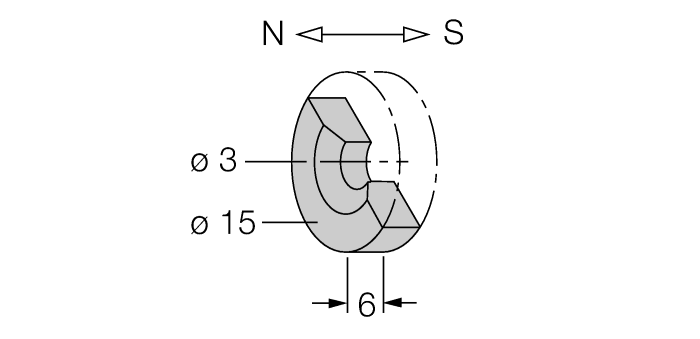

DMR15-6-3
작동 자석, Ø 15 mm(Ø 3 mm), 높이: 6 mm, 도달 가능 스위칭 거리: BIM-(E)M12 마그네틱 센서에서 36 mm 또는 BIM-EG08 마그네틱 센서에서 32 mm, 리니어 위치 센서 Q25L용, 센서와 자석 간의 권장 거리: 3…4 mm |
6900216 |
|

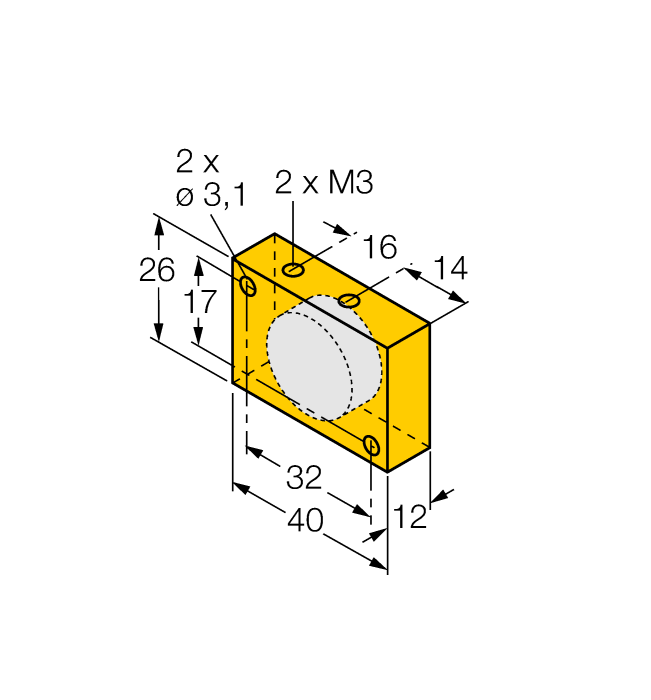

DM-Q12
액츄에이터, 사각형, 플라스틱, 도달 가능 스위칭 거리: BIM-(E)M12 마그네틱 센서에서 58 mm 또는 BIM-EG08 마그네틱 센서에서 49 mm, 리니어 위치 센서 Q25L용, 센서와 자석 간의 권장 거리: 3…5 mm |
6900367 |
|
BSS-12
매끄러운 배럴 센서 및 나사형 배럴 센서용 설치 클램프, 재질: 폴리프로필렌 |
6901321 |
|
MW12
나사형 배럴 센서용 설치 브라켓, 재질: 스테인리스 스틸 A2 1.4301(AISI 304) |
6945003 |
기능 액세서리
|
IMX12-DI01-2S-2T-0/24VDC
절연 스위칭 앰프, 2-채널, IEC 61508 규격 SIL2, 폭발 방지 버전, 2개 트랜지스터 출력, Namur 신호 입력, 단선 및 단락의 ON/OFF 전환 가능 모니터링, NO/NC 모드 간 전환, 신호 더블링, 탈착식 나사 터미널, 12.5 mm 폭, 24 VDC 파워 서플라이 |
7580020 |
