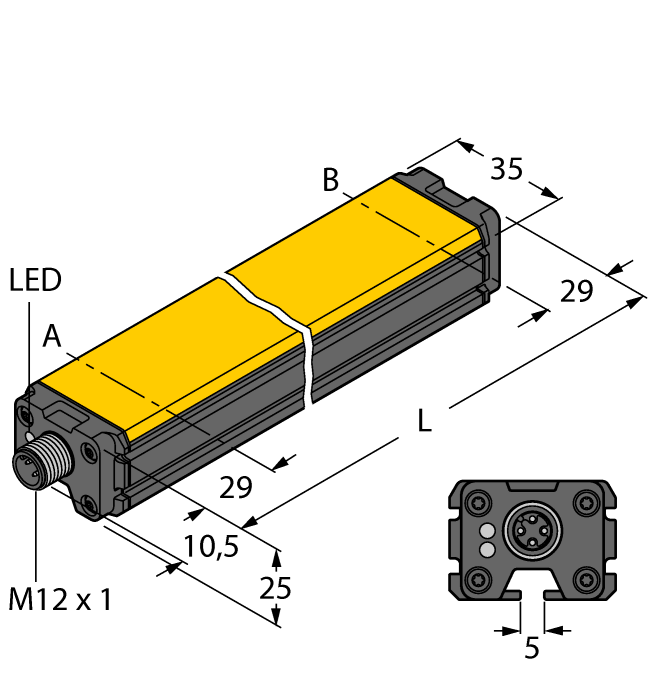

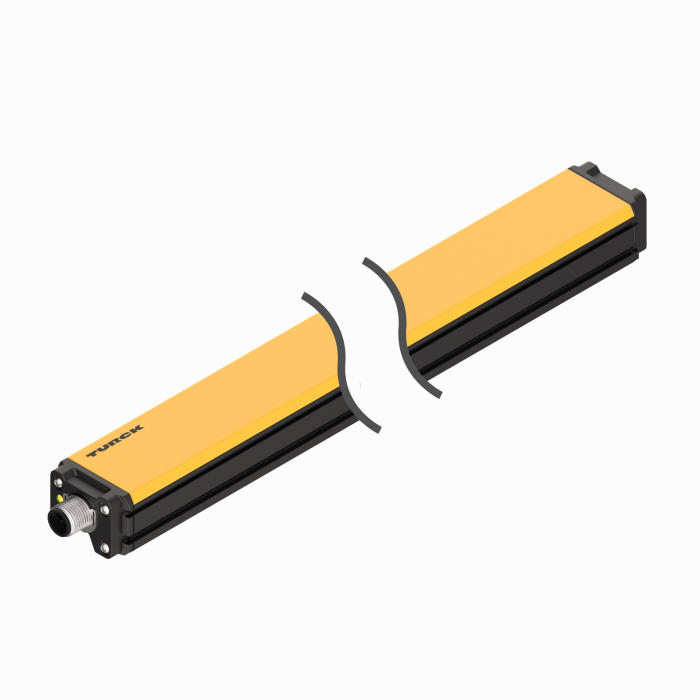

제품 LI500P0-Q25LM0-LIU5X3-H1151
유도형 리니어 위치 센서
주문 번호: 1590005- 사각형, 알루미늄/플라스틱
- 다용도 설치 가능
- LED는 측정 범위를 나타냄
- 전자기 간섭에 내성
- 매우 짧은 블라인드 존
- 해상도, 12 Bit
- 4선식, 15…30 VDC
- 아날로그 출력
- 프로그래밍 가능 측정 범위
- 0…10 V 및 4…20 mA
- M12 × 1 male, 5핀
General data
| EAN | 4047101227260 |
| eCl@ss-Code (V5.1.4): | 27270702 -/- Inductive linear position sensor |
| Customs tariff number | 90318080000 |
| Country of origin | DE |
| Weight | 746 g |
Technical Data
| 디자인 | 프로파일 |
| 측정 원리 | 유도형 |
| Measuring range | 500 mm [19.69 in] |
| 작동 전압 | 15…30VDC |
| 출력 기능 | 아날로그 출력 |
| 전압 출력 | 0…10 V |
| 전류 출력 | 4…20 mA |
| 전기적 연결 | 커넥터,M12 × 1 |
| 하우징 재질 | 알루미늄/플라스틱,PA6-GF30,양극 산화 |
| 주위 온도 | -25…+70 °C |
| 보호 등급 | IP67 |
설치 액세서리
|

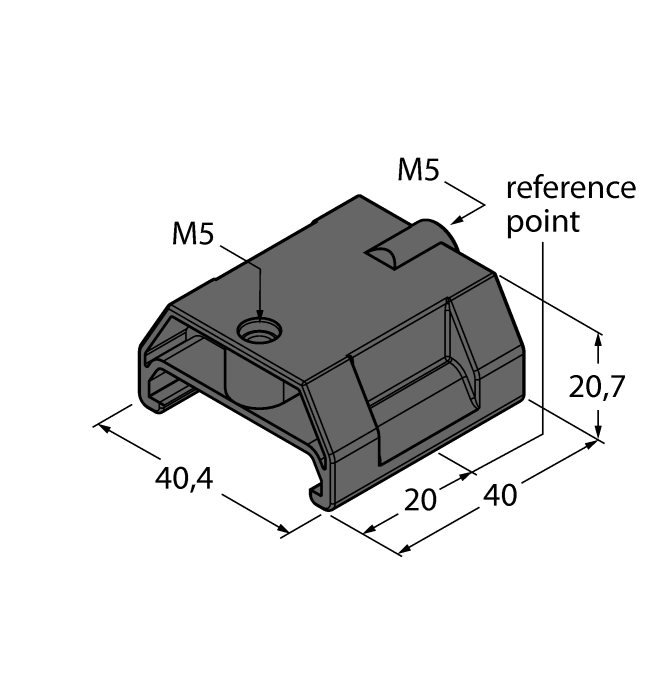

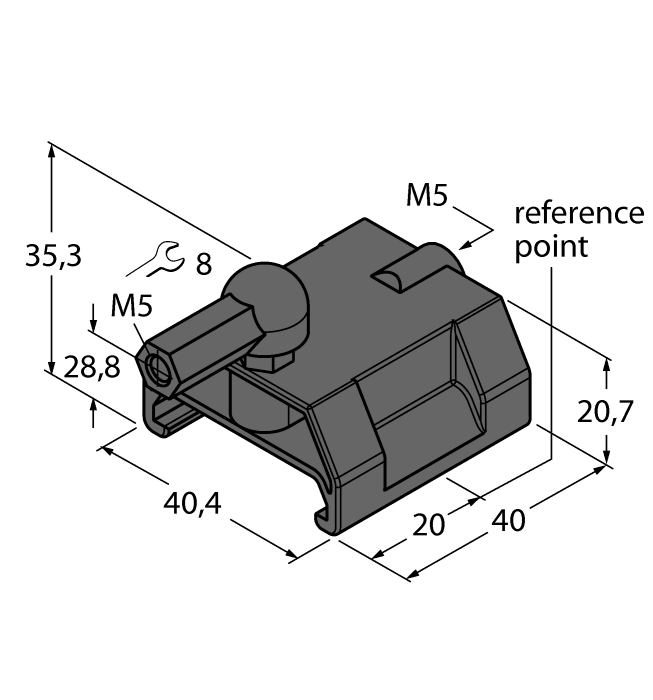

P1-LI-Q25L
리니어 위치 센서 LI-Q25L용 안내식 포지셔닝 요소, 센서의 홈에 삽입됨 |
6901041 |
|

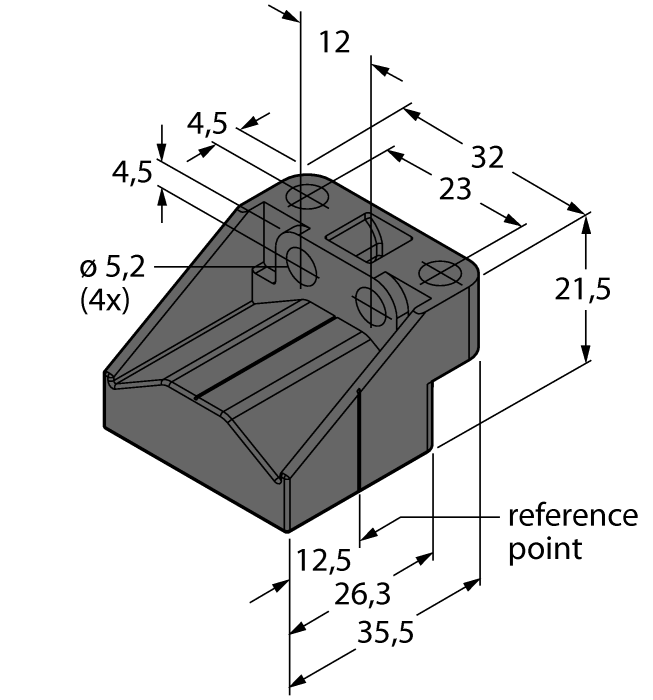

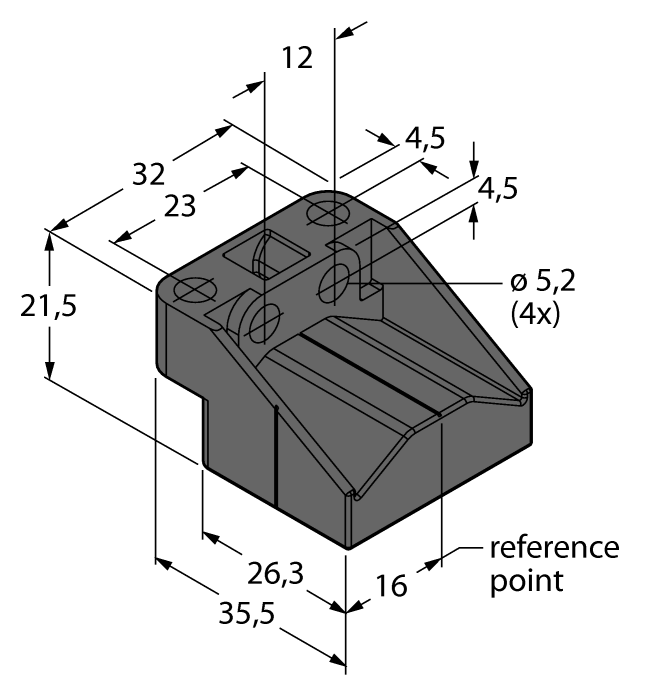

P2-LI-Q25L
리니어 위치 센서 Q25L용 부동 포지셔닝 요소, 센서까지의 공칭 거리 1.5 mm, 최대 5 mm의 거리 또는 최대 4 mm의 정렬 불량 공차 내에 있는 리니어 위치 센서와의 페어링 |
6901042 |
|
P3-LI-Q25L
Li-Q25L 리니어 위치 센서용 부동 포지셔닝 요소, 90° 오프셋에서 작동, 센서까지의 공칭 거리 1.5 mm, 최대 5 mm의 거리 내에 있는 리니어 위치 센서와의 페어링, 최대 4 mm의 정렬 불량 공차 |
6901044 |
|
P7-LI-Q25L
리니어 위치 센서 LI-Q25L용 안내식 포지셔닝 요소, 볼 조인트 미포함 |
6901087 |
|

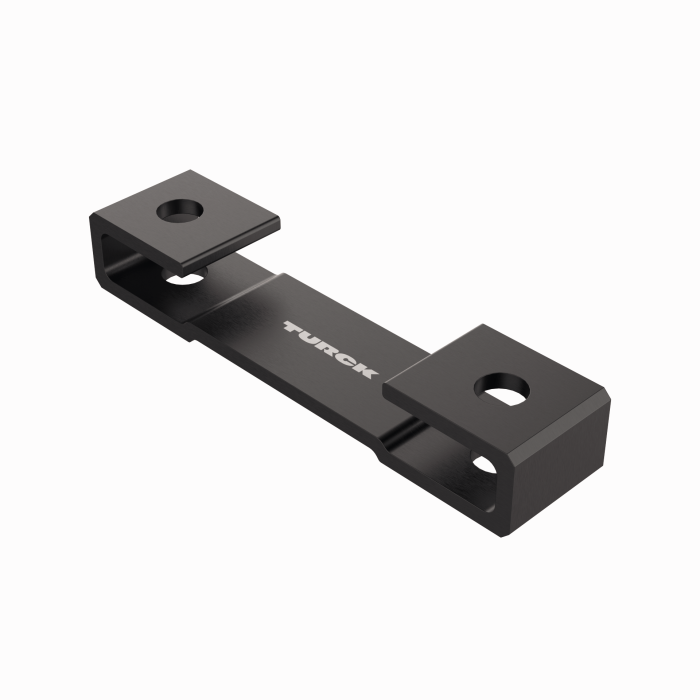

M1-Q25L
리니어 위치 센서 Q25L용 설치 풋, 재질: 알루미늄, 백당 2개 피스 |
6901045 |
|

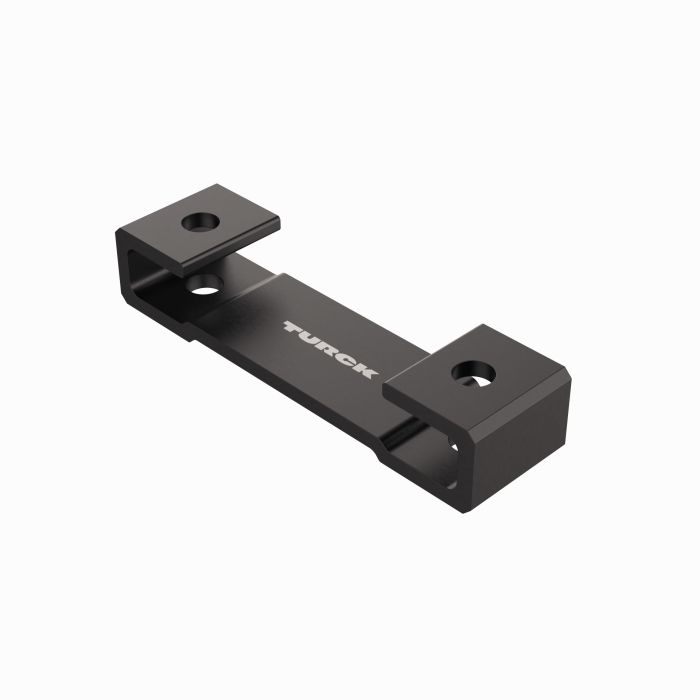

M2-Q25L.
리니어 위치 센서 Q25L용 설치 풋, 재질: 알루미늄, 백당 2개 피스 |
6901046 |
|
M4-Q25L

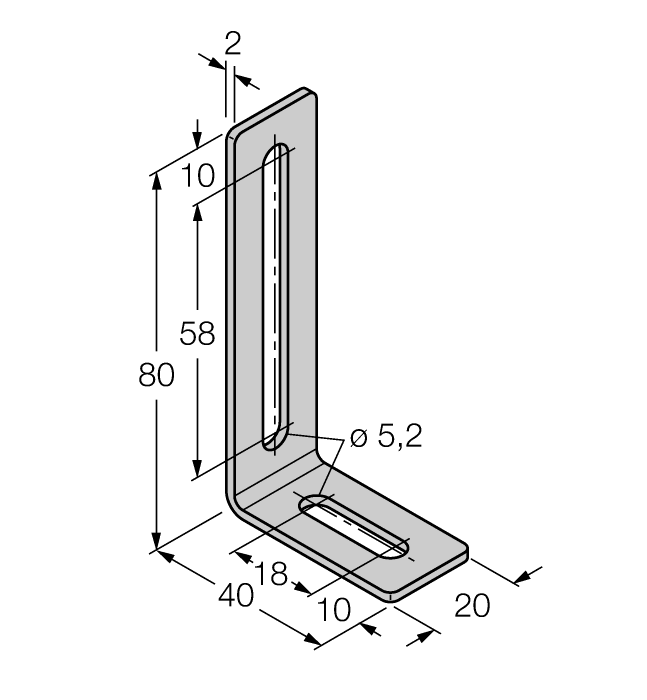

리니어 위치 센서 LI-Q25L용 설치 브라켓 및 슬라이딩 블록, 재질: 스테인리스 스틸, 백당 2개 피스 |
6901048 |
|

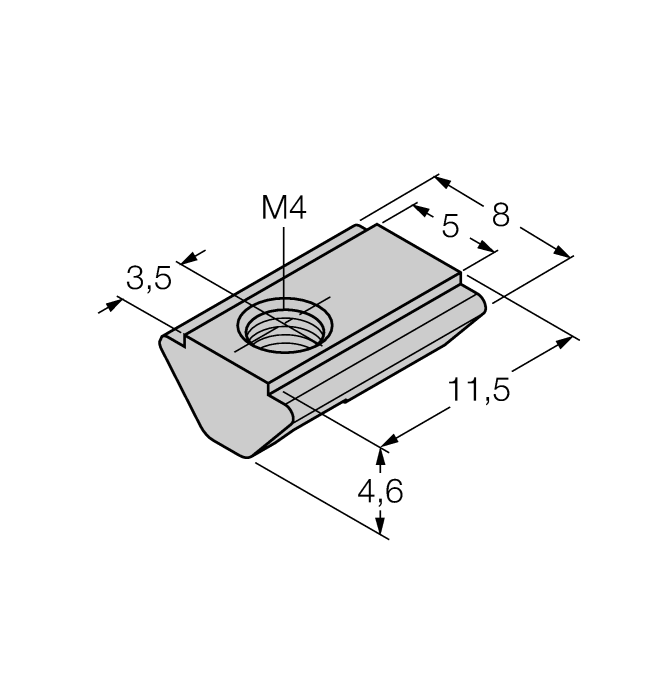

MN-M4-Q25
LI-Q25L의 후면 프로파일용 M4 나사산이 포함된 슬라이딩 블록, 재질: 아연 도금 스틸, 백당 10개 피스 |
6901025 |
|

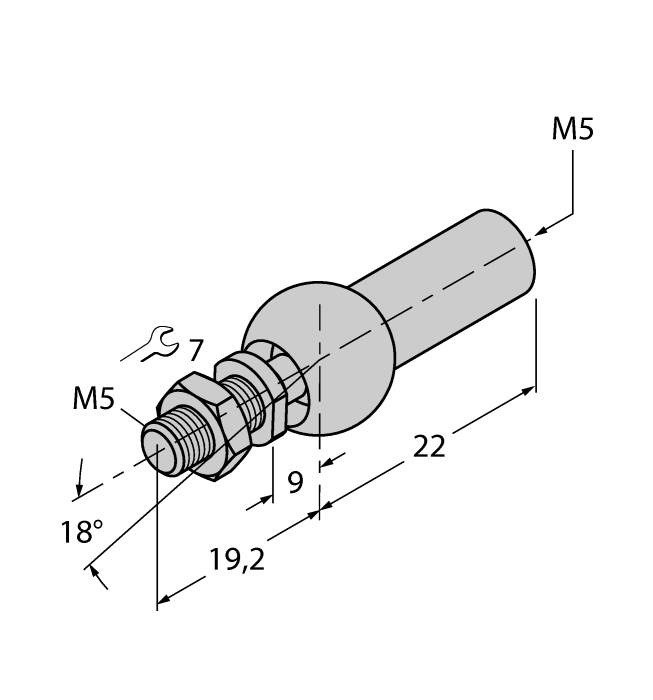

AB-M5
안내식 포지셔닝 요소를 위한 축방향 조인트 |
6901057 |
|
|

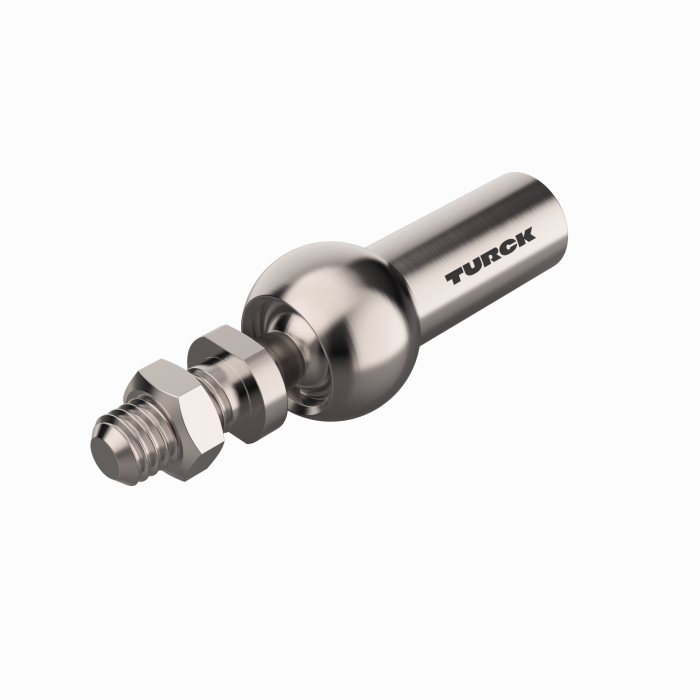

ABVA-M5
Axial joint for guided positioning element, stainless steel |
6901058 |
|

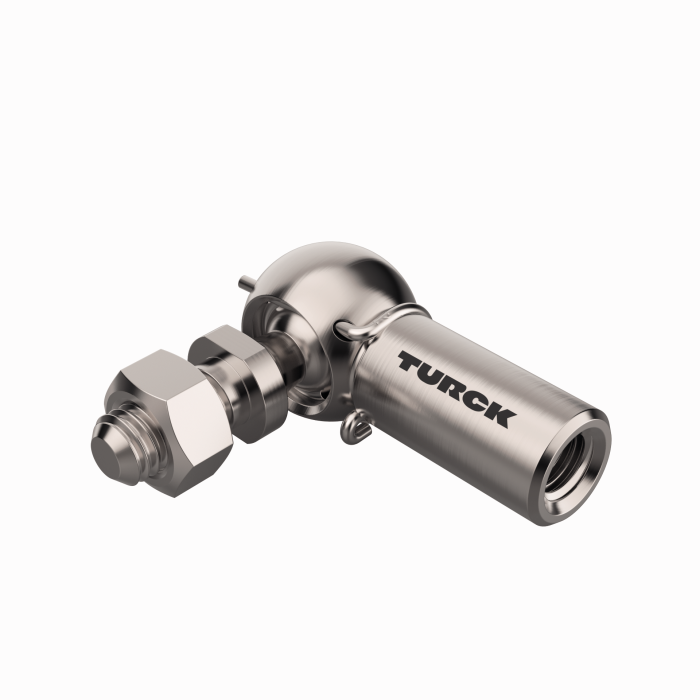

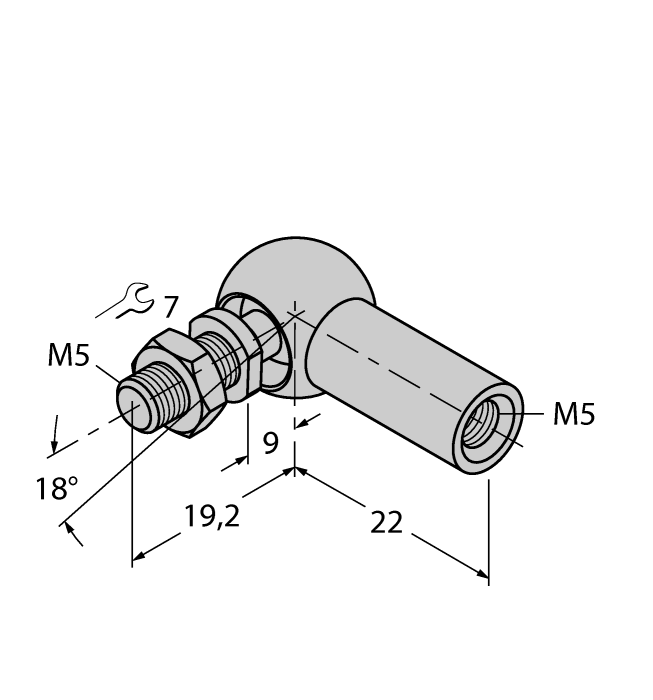

RBVA-M5
Angle joint for guided positioning element, stainless steel |
6901059 |
기능 액세서리
|
TX1-Q20L60
Teach adapter for inductive encoders, linear position, angle, ultrasonic and capacitive sensors |
6967114 |
