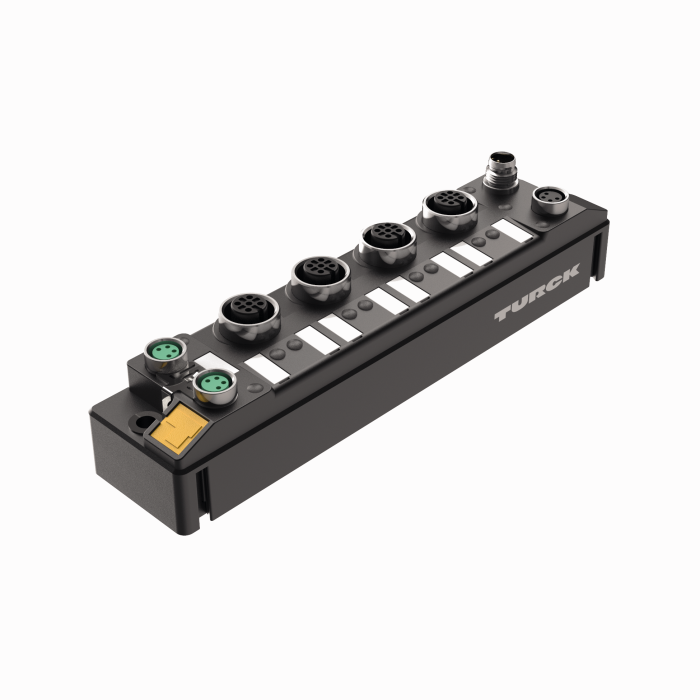

제품 TBEN-S2-4AI
Ethernet용 컴팩트 멀티프로토콜 I/O 모듈
4개 아날로그 입력, 전압, 전류, RTD 또는 서모커플로 구성 가능
주문 번호: 6814025- PROFINET 장치, EtherNet/IP 장치 또는 Modbus TCP 슬레이브
- 통합형 이더넷 스위치
- 10 Mbps/100 Mbps 지원
- 2 x M8, 4핀, 이더넷 필드버스 연결
- 강화 글라스 화이버 하우징
- 충격 및 진동 테스트 완료
- 완전 밀폐형 모듈 전자 장치
- 보호 등급 IP65, IP67, IP69K
- 4핀 M8 male 커넥터, 파워 서플라이용
- ATEX 2종/22종 위험 지역
- 각 채널은 전압, 전류, RTD, 저항, 서모커플에 대해 선택할 수 있음
- 범위:
- 전압: ±500 mV, ±100 mV, ±50 mV, ±1 V, 0/1–5 V, ±10 V, 0/2–10 V
- 전류: 0/4–20 mA, ±20 mA
- RTD: PT100, NI100, PT200, PT500, PT1000, NI1000
- 저항: 0~100 Ω/400 Ω/2 kΩ/4 kΩ
- 서모커플: 타입 B, C, E, G, J, K, N, R, S, T
- 차동 입력 또는 공통 참조
- 프로그래밍 가능 ARGEE
General data
| EAN | 4047101309249 |
| eCl@ss-Code (V5.1.4): | 27250302 -/- Digital I/O module (periphery) |
| Customs tariff number | 85176200000 |
| Country of origin | DE |
| Weight | 225 g |
Technical Data
| 네트워크 프로토콜 | Modbus TCP, EtherNet/IP, PROFINET |
| 신호 타입 | 아날로그 입력, 온도 |
| 연결 기술 신호 | M12 |
| 장치 타입 | I/O 모듈, 컴팩트 스테이션, 필드 로직 컨트롤러(ARGEE) |
| 필드버스 전송 속도 | 10/100 Mbps |
| 필드버스 연결 기술 | 2 × M8, 4핀 |
| 주위 온도 | -40…+70 °C |
| 보호 등급 | IP65/IP67/IP69K |
| 인증 | ATEX 2종/22종 위험 지역, cULus |
연결 액세서리 – 파워 서플라이
|

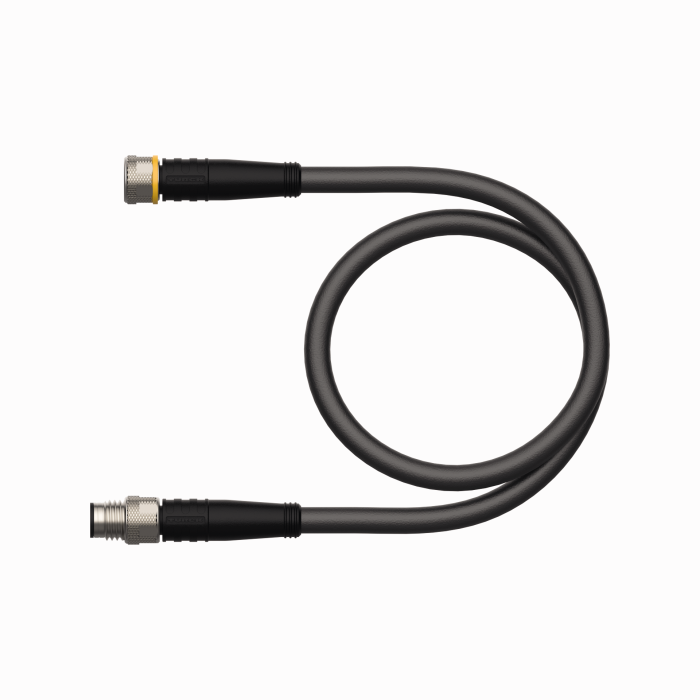

PKG4M-2-PSG4M/TXL
확장 케이블, M8 female 커넥터, 일자형, M8 male 커넥터 측 4핀, 일자형, 4핀, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색, cULus 승인 |
6625673 |
|

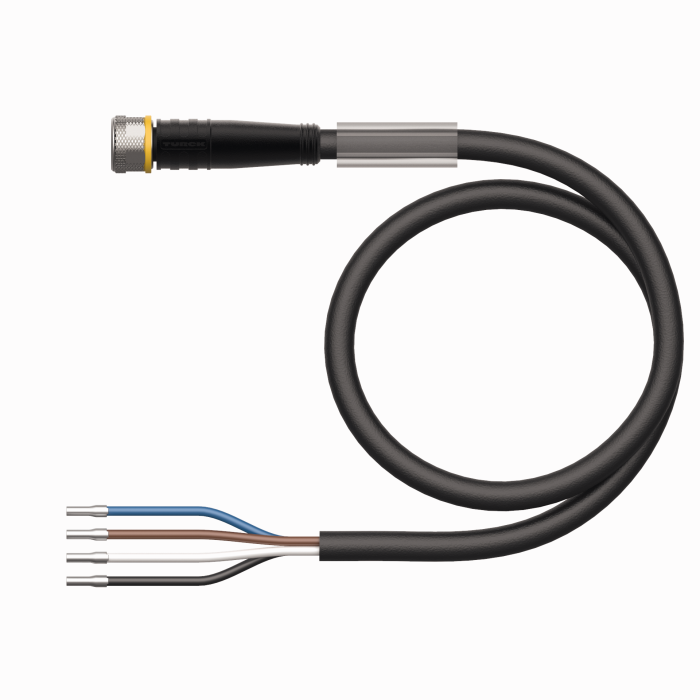

PKG4M-2/TXL
연결 케이블, M8 female 커넥터, 일자형, 4핀, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색, cULus 승인 |
6625553 |
|

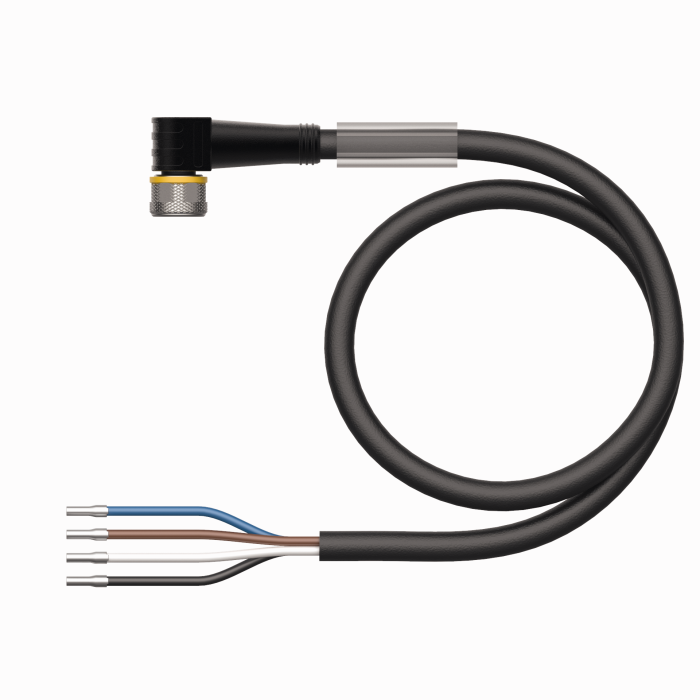

PKW4M-2/TXL
연결 케이블, M8 female 커넥터, 직각형, 4핀, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색, cULus 승인 |
6625559 |
연결 액세서리 — I/O
|
WAS5-THERMO
TBEN-S2-4AI 작동 모드 서모커플용 보상 커넥터(Pt1000 포함) |
6824260 |
|

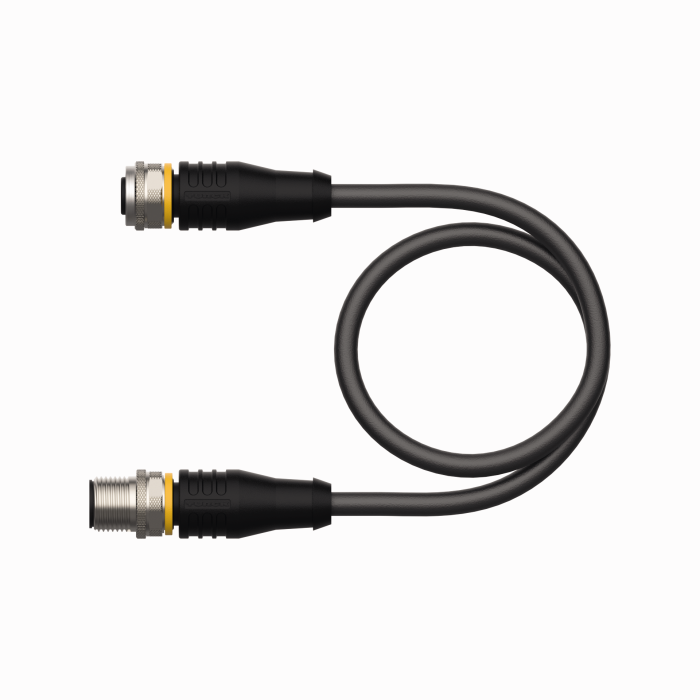

RKS4.5T-2-RSS4.5T/TXL
확장 케이블, M12 female 커넥터, 일자형, M12 male 커넥터 측 4핀, 일자형, 4핀, 실드형, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색, cULus 승인 |
6626396 |
연결 액세서리 - 네트워크
|

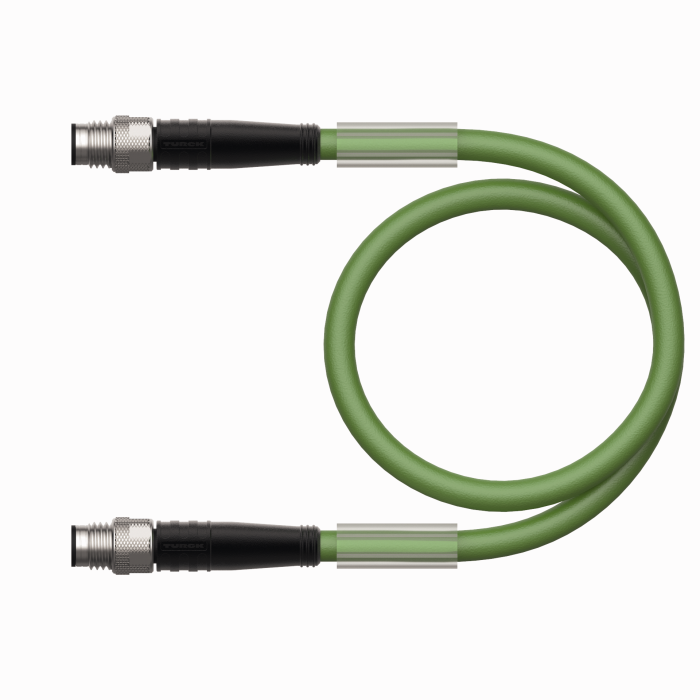

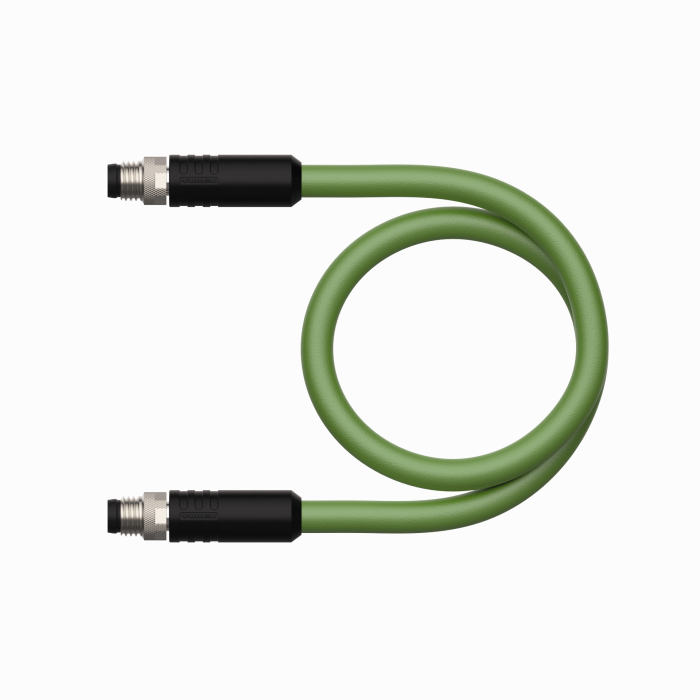

PSG4M-0.2-PSG4M/TXN
산업용 이더넷 케이블, TBEN-S 모듈 연결을 위한 브릿지로 사용, M8 male 커넥터, M8 male 커넥터 측 일자형, 일자형, 케이블 길이: 0.2 m, 재킷 재질: PUR, 녹색 |
6630376 |
|

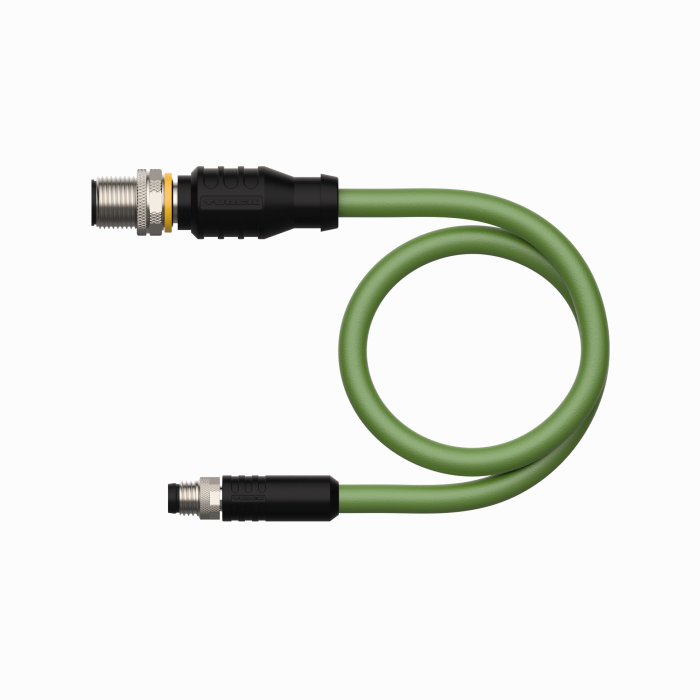

PSGS4M-PSGS4M-4422-2M | 6635237 |
|

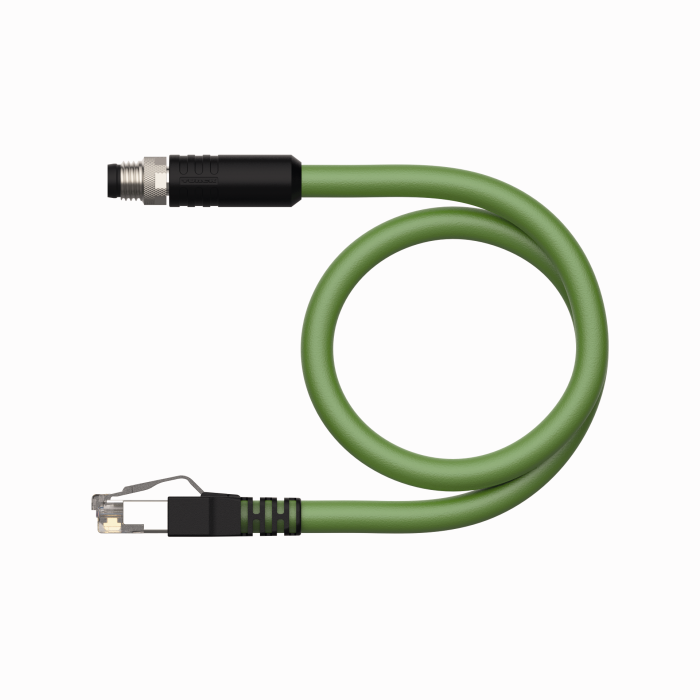

PSGS4M-RJ45S-4422-2M | 6635247 |
|
RSSD-PSGS4M-4422-2M | 6635160 |
