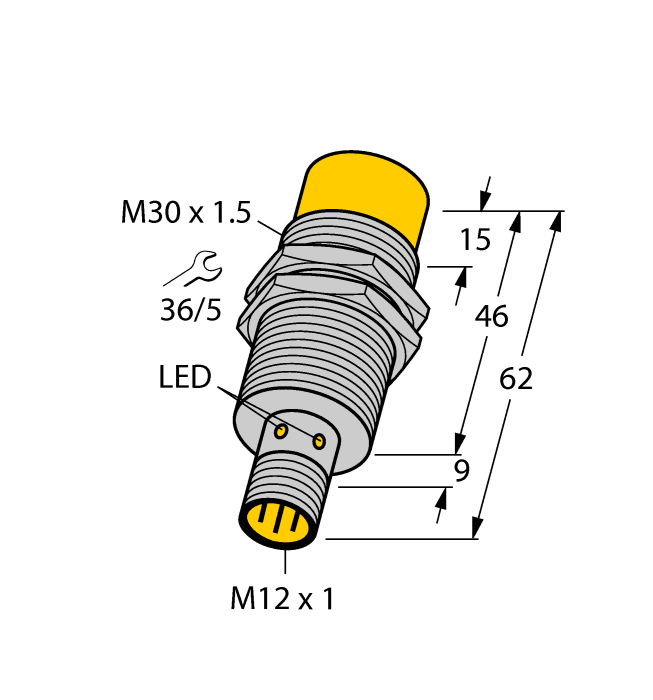

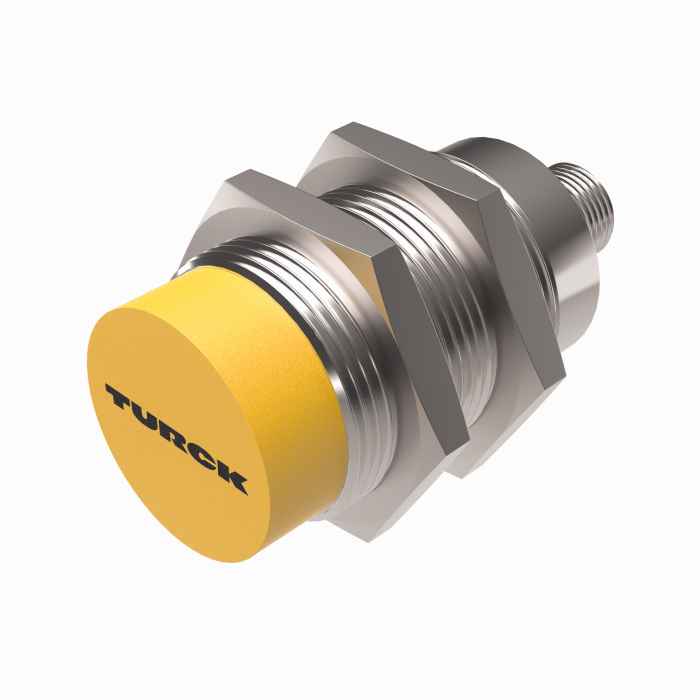

제품 TN-M30-H1147/C53
HF 읽기/쓰기 헤드
TBEN이 포함된 버스 라인 토폴로지용-*
주문 번호: 7030730- 나사형 배럴, M30 x 1.5
- 크롬 도금 황동
- 엔드 종단 처리가 없는 장치
- 장치는 라인 토폴로지 TBEN-S*-2RFID-* 또는 TBEN-L*-4RFID-*에서만 작동할 수 있습니다.
- 라인 또는 연결당 최대 32개 노드가 허용됨
- 해당 종단 저항 사용(액세서리 참조)
- 특히 전원이 켜져 있을 때 파워 서플라이의 성능과 케이블의 최대 전류 송전 용량을 관찰합니다.
- 라인의 전압 강하를 관찰합니다.
- 스퍼 라인의 가능한 최대 길이는 2 m입니다.
- 버스의 가능한 최대 길이는 50 m입니다.
- 기본적으로 명령은 한 개의 읽기/쓰기 헤드로만 처리할 수 있으므로 HF 버스 모드는 정적 어플리케이션 및 느린 동적 어플리케이션에 적합합니다.
- 연속 HF 버스 모드에서는 버스 토폴로지의 모든 읽기/쓰기 헤드에서 명령이 동시에 실행됩니다. 기록된 데이터는 모듈의 링 버퍼에 저장됩니다.
- 읽기/쓰기 헤드에는 자동으로 주소가 할당됩니다.
- 다양한 어플리케이션 요구 사항에 따라 주소를 매개 변수화할 수 있습니다.
- BL ident 인터페이스 모듈을 통해서만 전원이 공급되고 작동됨
- M12 × 1 male, BL ident 확장 케이블을 통해서만 연결

General data
EAN | 4047101419399 |
eCl@ss-Code (V5.1.4): | 27280401 -/- Identification RFID |
Customs tariff number | 84719000000 |
Country of origin | DE |
Weight | 105 g |
Technical Data
기술 | HF RFID |
무선 통신 및 프로토콜 표준 | ISO 15693, NFC Typ 5 |
디자인 | 나사형 배럴 |
구조 크기 | M30 x 1.5 |
읽기/쓰기 거리 최대 | 77 mm |
설치 조건 | 비실드형 |
네트워크 프로토콜 | RFID 인터페이스에 연결 |
TBEN 버스 모드에 적합-* | 예 |
하우징 재질 | 금속,CuZn,크롬 도금 |
주위 온도 | -25…+70 °C |
보호 등급 | IP67 |
설치 액세서리
![]() |

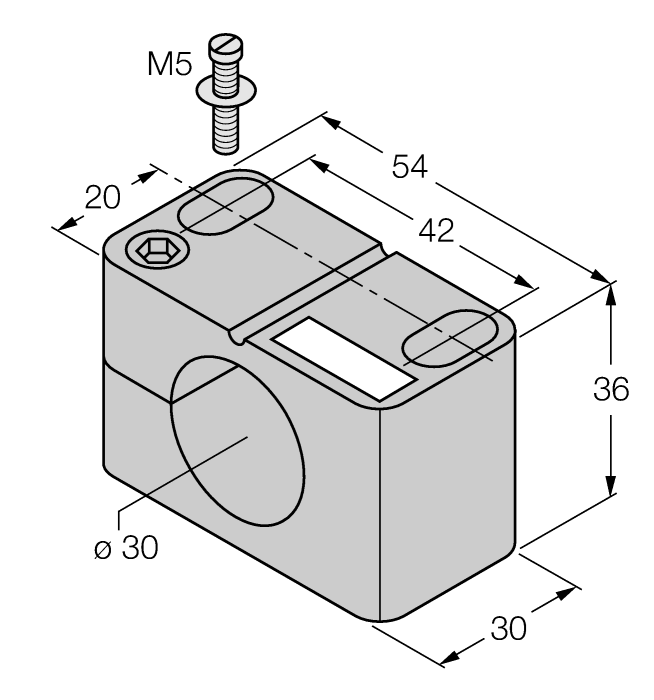

BST-30B
데드 스탑이 포함된 나사형 배럴 센서용 설치 클램프, 재질: PA6 |
6947216 |
![]() |
BST-30N
데드 스탑이 포함되지 않은 나사형 배럴 센서용 설치 클램프, 재질: PA6 |
6947217 |
![]() |

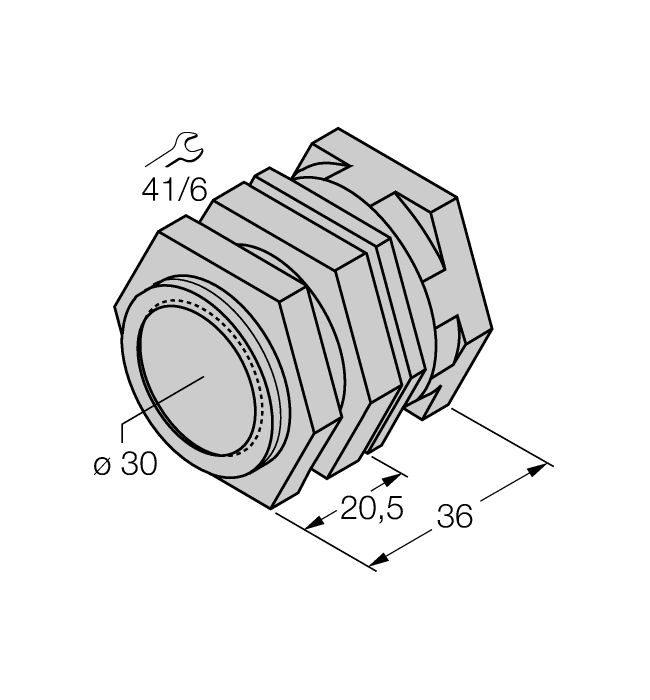

QM-30
데드 스탑이 포함된 빠른 설치 브라켓, 재질: 크롬 도금 황동. male 나사산 M36 × 1.5. 참고: 빠른 설치 브라켓을 사용할 때 근접 스위치의 스위칭 거리가 변경될 수 있습니다. |
6945103 |
![]() |
BSS-30
매끄러운 배럴 센서 및 나사형 배럴 센서용 설치 클램프, 재질: 폴리프로필렌 |
6901319 |
![]() |
BSS-TSM 2 pcs
BSS 및 BSM 설치 클립용 DIN 레일 너트, DIN 레일에 설치하는 용도로 사용 |
6901323 |
![]() |
MW30
나사형 배럴 센서용 설치 브라켓, 재질: 스테인리스 스틸 A2 1.4301(AISI 304) |
6945005 |
연결 액세서리
![]() |
RSE57-TR2/RFID
Terminating resistor to build an RFID line topology |
6934908 |
![]() |
VT2-FKM5-FKM5-FSM5
T-splitter to build an RFID line topology |
6930573 |
![]() |

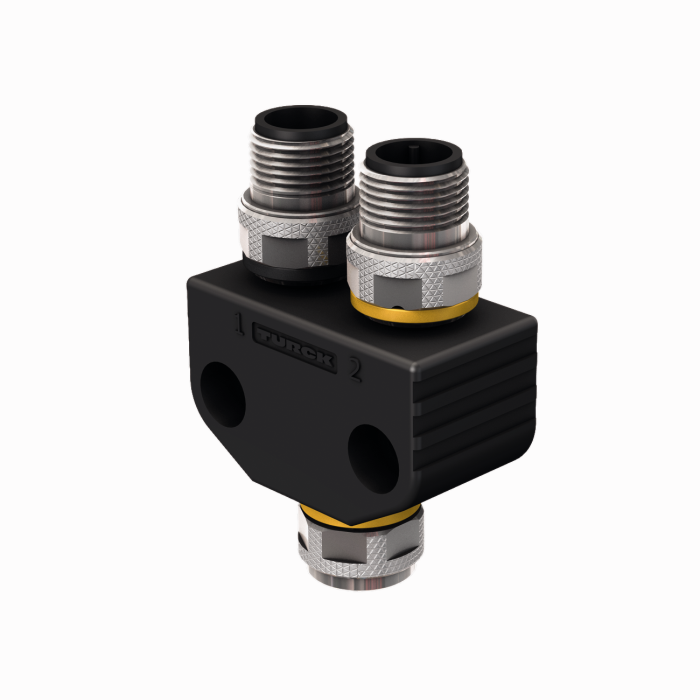

VB2-FKM5-FSM5.205-FSM5.305/S2550
Y-splitter for re-powering a supply voltage for the RFID bus topology |
6936821 |
![]() |
RK4.5T-2-RS4.5T/S2503
BLident 케이블, M12 female 커넥터, M12 커넥터 측 일자형, 일자형, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색 |
7030331 |
