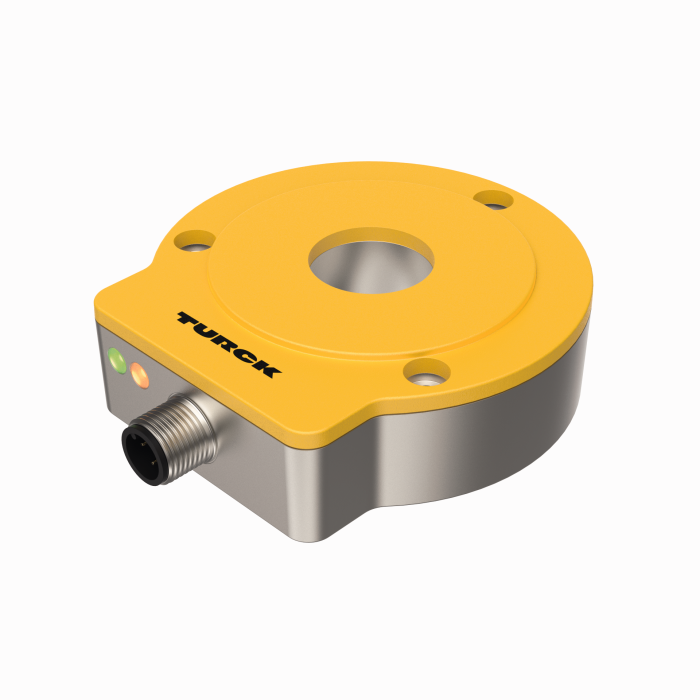

제품 RI360P0-QR24M0-IOLX2-H1141/3GD
ATEX 인증 포함 비접촉식 엔코더
IO-Link, 3GD, 2종 위험 지역(22)
프리미엄 라인
주문 번호: 100003122- 컴팩트, 견고한 하우징
- 다용도 설치 가능
- LED를 통해 표시되는 상태
- 전자기 간섭에 내성
- 16 Bit 싱글턴
- 32 Bit IO-Link 텔레그램의 프로세스값
- 3개의 오류 Bit
- 16 Bit 싱글턴
- 13 Bit 멀티턴
- 15…30 VDC
- M12 × 1 male 커넥터, 4핀
- ATEX 카테고리 II 3 G, 2종 폭발 위험 지역
- ATEX 카테고리 II 3 D, 22종 폭발 위험 지역
General data
| EAN | 4047101475463 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- Encoder, absolute |
| Customs tariff number | 90318080000 |
| Country of origin | DE |
| Weight | 315 g |
Technical Data
| 엔코더 라인 | Premium-Line |
| 기술 | 비접촉식 |
| 출력 타입 | 앱솔루트 세미 멀티턴 |
| 샤프트 유형 | 할로우 샤프트 |
| 샤프트 직경 D[mm] | 6 mm6.35 mm9.525 mm10 mm12 mm12.7 mm14 mm15.875 mm19.05 mm20 mm |

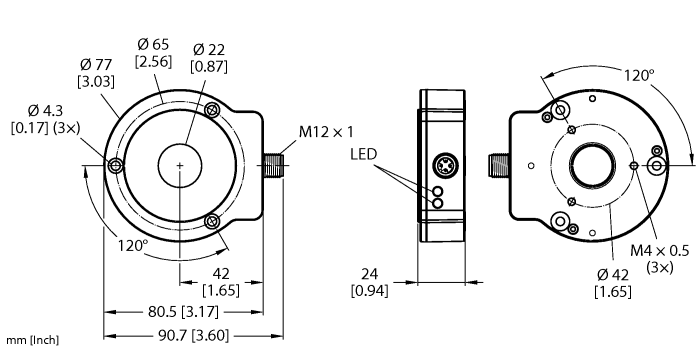

| 구조 크기 | 81 x 78 x 24 mm |
| 리셉터클 타입 | 설치 요소가 없는 리셉터클 |
| 측정 범위 | 0…360° |
| 통신 프로토콜 | IO-Link |
| 전기적 연결 | 커넥터,M12 × 1 |
| 하우징 재질 | 금속/플라스틱,ZnAlCu1/PBT-GF30-V0 |
| 주위 온도 | -25…+70 °C |
| 보호 등급 | IP68/IP69K |
| 인증 | ATEX II 3 D, ATEX II 3 G |
설치 액세서리
|

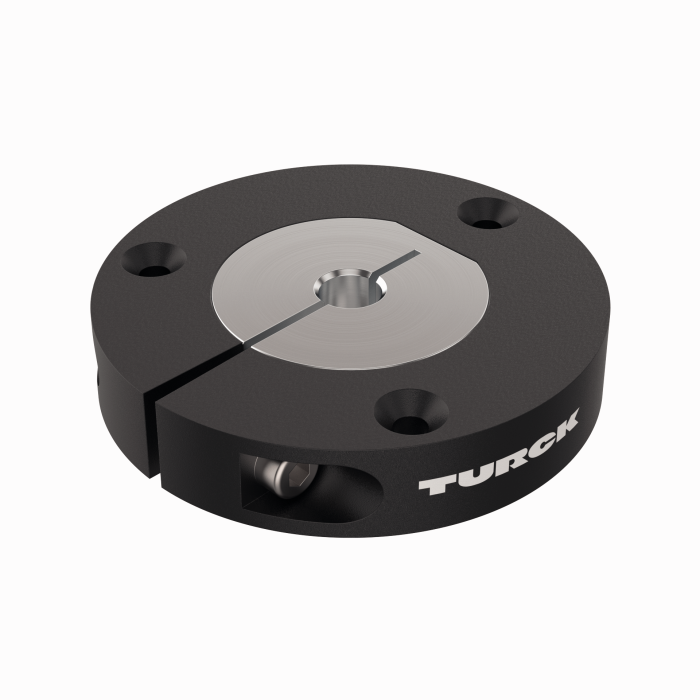

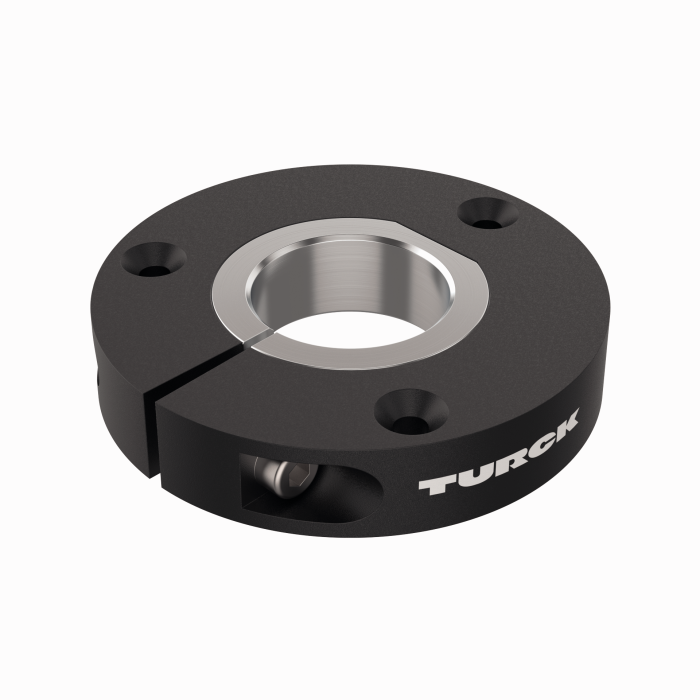

P1-RI-QR24
포지셔닝 요소, Ø 20 mm 샤프트용 |
1590921 |
|
P2-RI-QR24
포지셔닝 요소, Ø 14 mm 샤프트용 |
1590922 |
|
P3-RI-QR24
포지셔닝 요소, Ø 12 mm 샤프트용 |
1590923 |
|
P4-RI-QR24
포지셔닝 요소, Ø 10 mm 샤프트용 |
1590924 |
|
P5-RI-QR24
포지셔닝 요소, Ø 6 mm 샤프트용 |
1590925 |
|
P6-RI-QR24
Positioning element, for Ø 3/8“ shafts |
1590926 |
|
P7-RI-QR24
Positioning element, for Ø 1/4“ shafts |
1590927 |
|

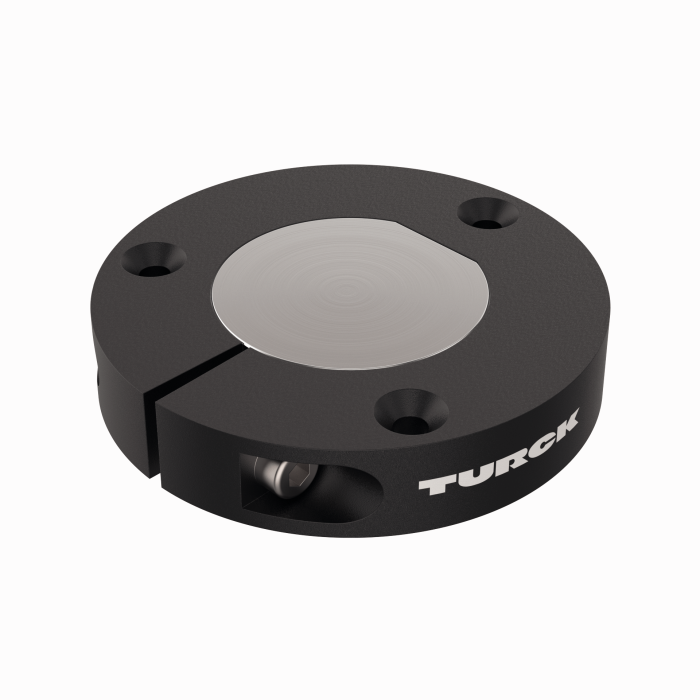

P8-RI-QR24
Positioning element with blanking plug for large shafts |
1590916 |
|

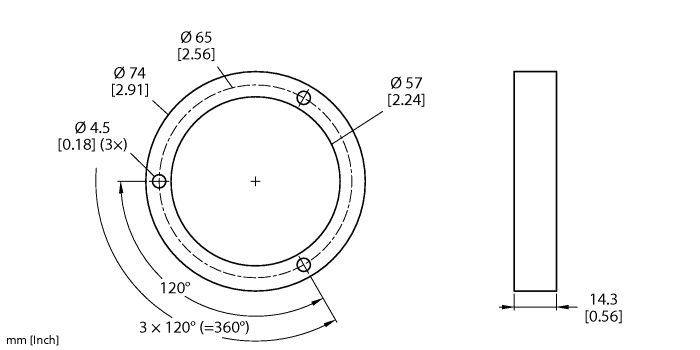

M1-QR24
알루미늄 보호 링, 유도형 엔코더 RI-QR24용 |
1590920 |
|

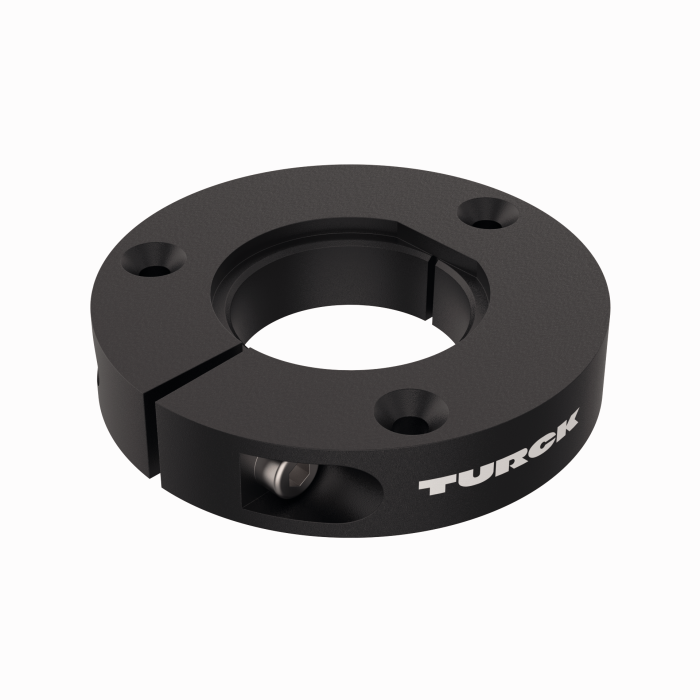

PE1-QR24
Positioning element without adapter sleeve |
1590937 |
|

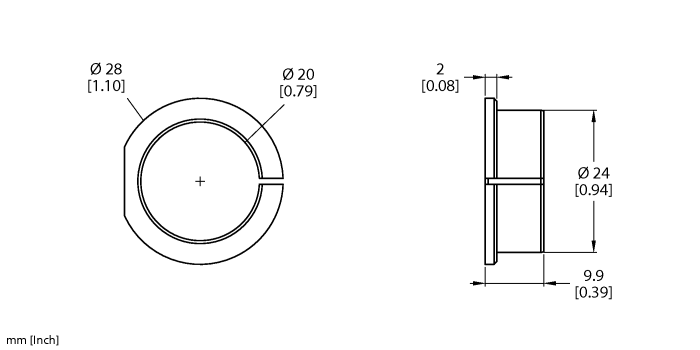

RA1-QR24
어댑터 슬리브, Ø 20 mm 샤프트용 |
1590928 |
|

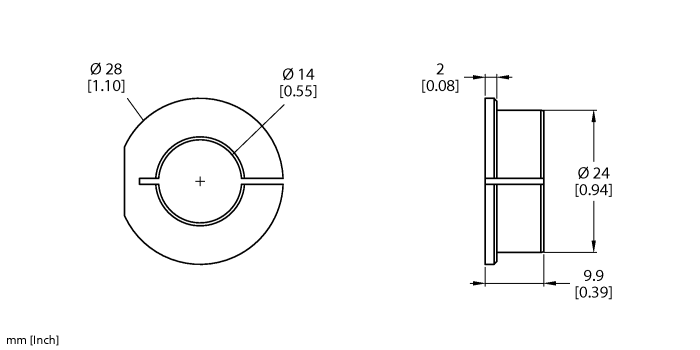

RA2-QR24
어댑터 슬리브, Ø 14 mm 샤프트용 |
1590929 |
|

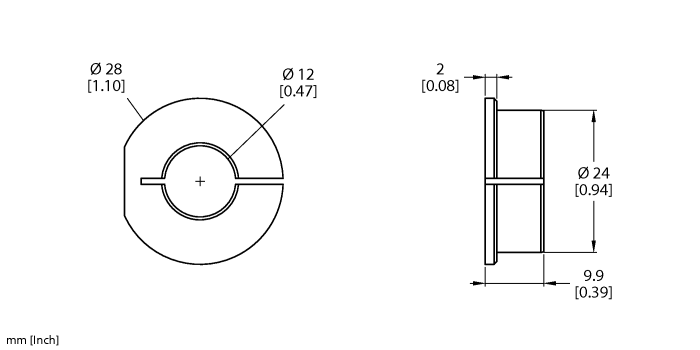

RA3-QR24
어댑터 슬리브, Ø 12 mm 샤프트용 |
1590930 |
|

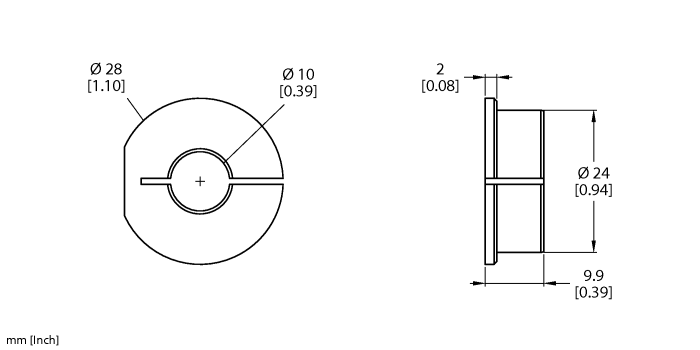

RA4-QR24
어댑터 슬리브, Ø 10 mm 샤프트용 |
1590931 |
|
RA5-QR24
어댑터 슬리브, Ø 6 mm 샤프트용 |
1590932 |
|
RA6-QR24
Adapter sleeve, for Ø 3/8“ shafts |
1590933 |
|
RA7-QR24
Adapter sleeve, for Ø 1/4“ shafts |
1590934 |
|

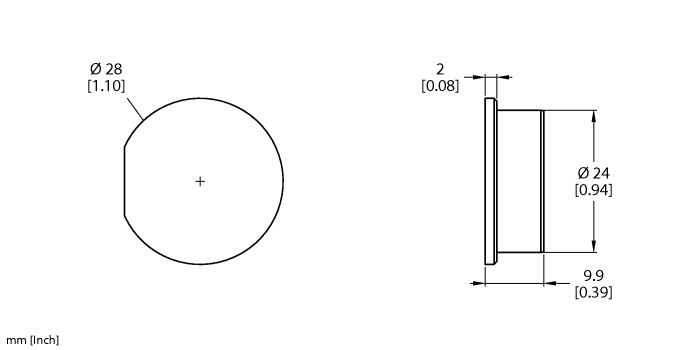

RA8-QR24
설치 옵션 C용 플러그 |
1590959 |
|
SP1-QR24
실드 플레이트 Ø 74 mm, 알루미늄 |
1590938 |
|

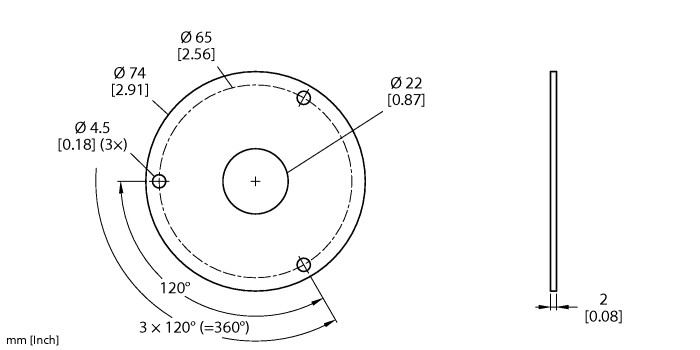

SP2-QR24
실드 플레이트 Ø 74 mm, 알루미늄, 샤프트 피드스루를 위한 보어 구멍 포함 |
1590939 |
|

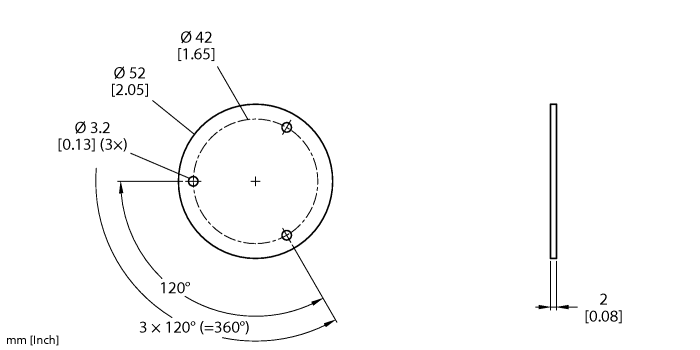

SP3-QR24
실드 플레이트 Ø 52 mm, 알루미늄 |
1590958 |
