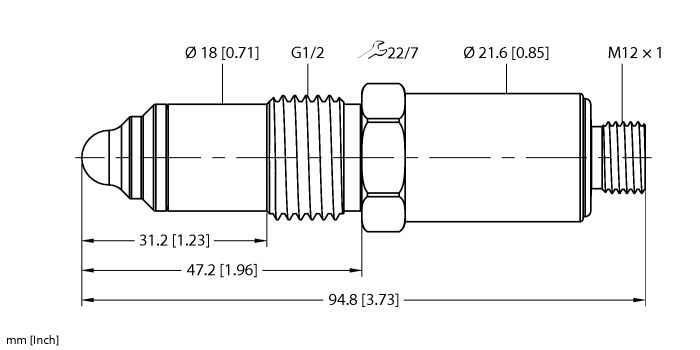

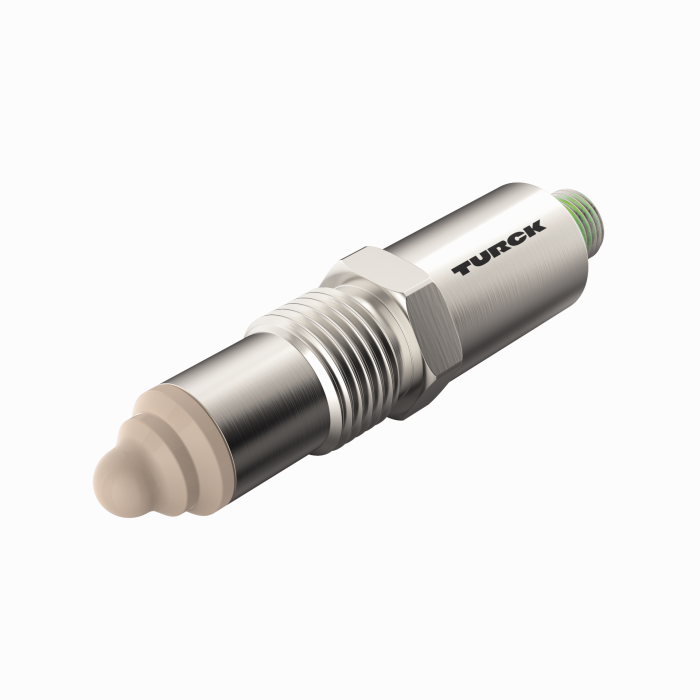

제품 NCLS-30-UN6X-H1141
정전 용량 한계 레벨 센서
주문 번호: 100004249- 탱크 및 파이프라인에서 한계 레벨의 매체 접촉 감지
- 여러 가지 물질 감지(액체, 점성 물질, 입자상 물질, 분말)
- 위생 PEEK 팁, CIP/SIP 호환
- EHEDG 인증(NCLS-WA1 프로세스 어댑터 포함)
- 가시성 높은 링 LED
- 12…32 VDC, 전력 소모량: 일반적으로 1 W, 최대 3 W
- 디지털 출력 2개, NO/NC로 별도 조정 가능
- PNP, NPN 또는 푸쉬-풀, 전환 가능
- 매개 변수화/프로세스 값을 위한 IO-Link
- 프로세스 연결 G1/2" male 나사산, 위생(터크 어댑터와 함께 사용)
- 4핀 커넥터 장치, M12 × 1
General data
| EAN | 4047101496741 |
| eCl@ss-Code (V5.1.4): | 27270102 -/- Capacitive proximity switch |
| Customs tariff number | 85365019000 |
| Country of origin | DE |
| Weight | 146 g |
Technical Data
| 기능 | 레벨 감지 |
| 디자인 | 나사형 배럴 |
| 구조 크기 | G 1/2″ |
| 작동 전압 | 12…32VDC |
| 출력 기능 | NO/NC 접점,NPN |
| 통신 프로토콜 | IO-Link |
| 전기적 연결 | 커넥터,M12 × 1 |
| 하우징 재질 | 스테인리스 스틸,1.4404(AISI 316L) |
| 주위 온도 | -10…+70 °C |
| 보호 등급 | IP67/IP69K |
| 인증 | CE, EHEDG |
데이터 시트
| German | 1463 KB |
| English | 1462 KB |
| French | 1463 KB |
| Spanish | 1462 KB |
| Czech | 1464 KB |
| Dutch | 1463 KB |
| Romanian | 1463 KB |
| Russian | 1691 KB |
| Polish | 1464 KB |
| Chinese | 1555 KB |
구성 소프트웨어
구성 파일
매뉴얼
| 시작하기 - FDT/DTM 프레임 PACTware | 11322 KB |
| 사용 지침 | 970 KB |
| IO-Link — 단순성, 일관성, 효율성 | 1266 KB |
| IO-Link 매개 변수 매뉴얼 | 325 KB |
빠른 시작 가이드
승인/선언
제품 개요
CAD 파일
설치 액세서리
|

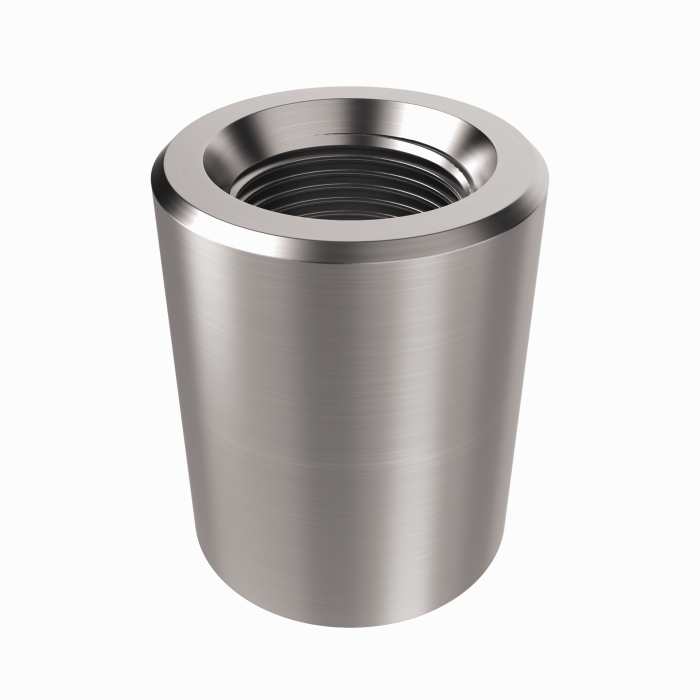

NCLS-WA0
NCLS 정전 용량 한계 레벨 센서용 컨트롤 보어 미포함 G1/2″ 원통형 용접 슬리브 프로세스 어댑터, 위생 애플리케이션용 금속 씰링, 재질 316L, 최고 온도 140 °C |
100004429 |
|

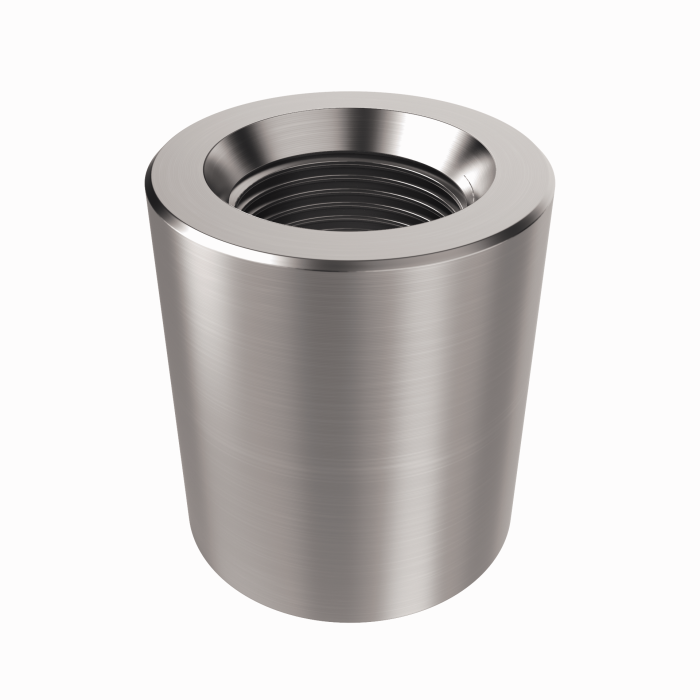

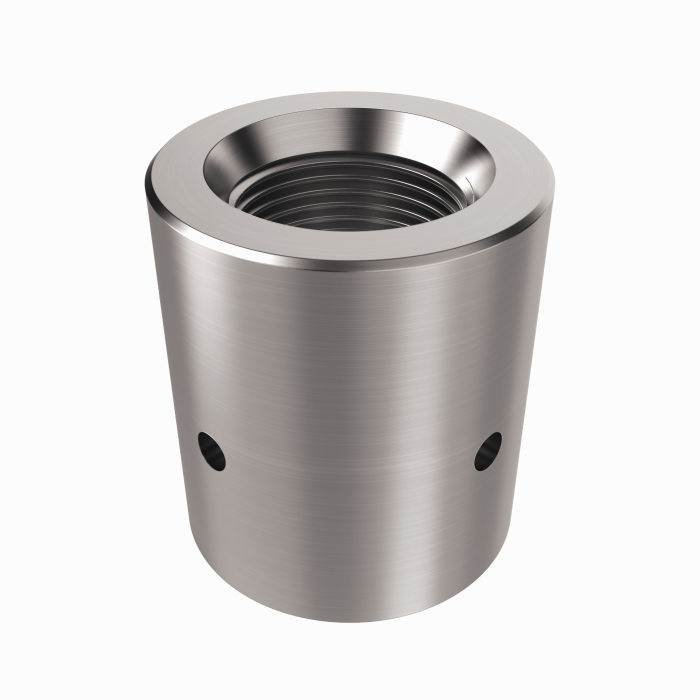

NCLS-WA1
NCLS 정전 용량 한계 레벨 센서용 컨트롤 보어 포함 G1/2″ 원통형 용접 슬리브 프로세스 어댑터, 위생 애플리케이션용 금속 씰링, 재질 316 L, 최고 온도 140 °C, EHEDG |
100004430 |
|
NCLS-WA2
NCLS 정전 용량 한계 레벨 센서용 컨트롤 보어 미포함 G1/2″ 용접 칼라 슬리브 프로세스 어댑터, 위생 애플리케이션용 금속 씰링, 재질 316L, 최고 온도 140 °C |
100004431 |
|

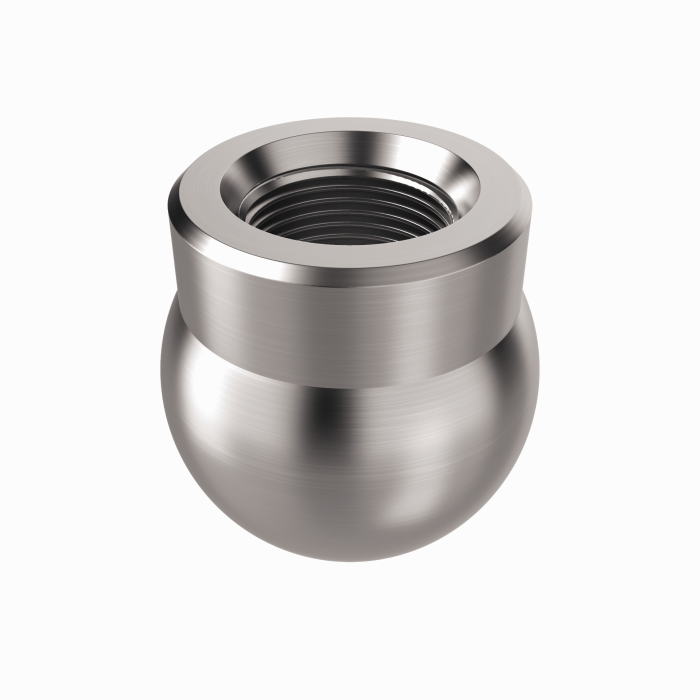

NCLS-WA4
NCLS 정전 용량 한계 레벨 센서용 컨트롤 보어 미포함 G1/2″ 볼 슬리브 프로세스 어댑터, 위생 애플리케이션용 금속 씰링, 재질 316L, 최고 온도 140 °C |
100004432 |
|

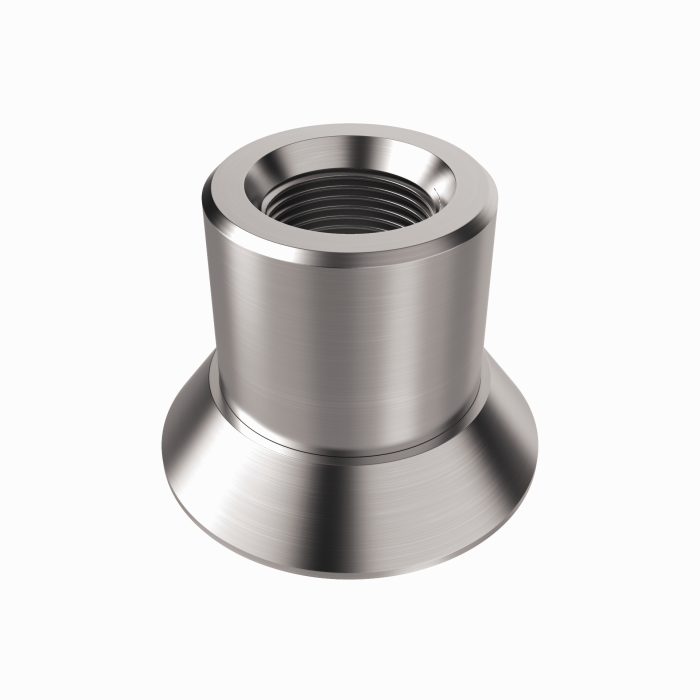

NCLS-WA7
NCLS 정전 용량 한계 레벨 센서용 칼라 포함 G1/2″ 용접 슬리브 프로세스 어댑터, 위생 애플리케이션용 금속 씰링, 재질 316L, 최고 온도 140 °C |
100004433 |
|

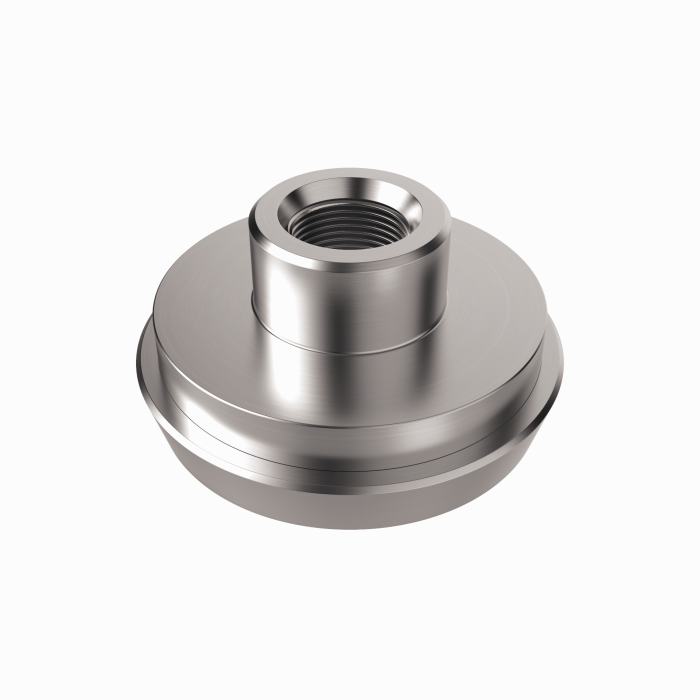

NCLS-VA
NCLS 정전 용량 한계 레벨 센서용 G1/2″ Varivent 프로세스 어댑터 DN50, 위생 애플리케이션용 금속 씰링, 재질 316L, 최고 온도 140 °C |
100004434 |
|
NCLS-DF50
NCLS 정전 용량 한계 레벨 센서용 G1/2″ 착유용 나사 연결 프로세스 어댑터 DN50, 위생 애플리케이션용 금속 씰링, 재질 316L, 최고 온도 140 °C |
100004435 |
|

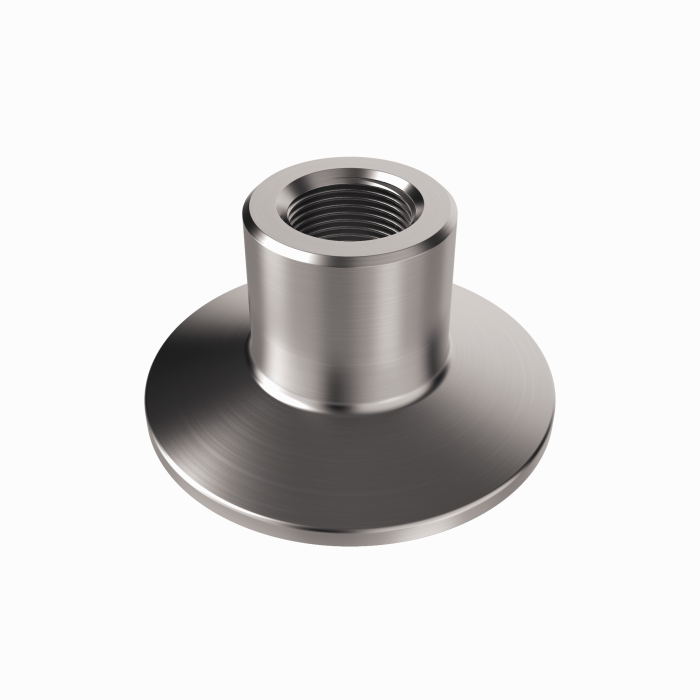

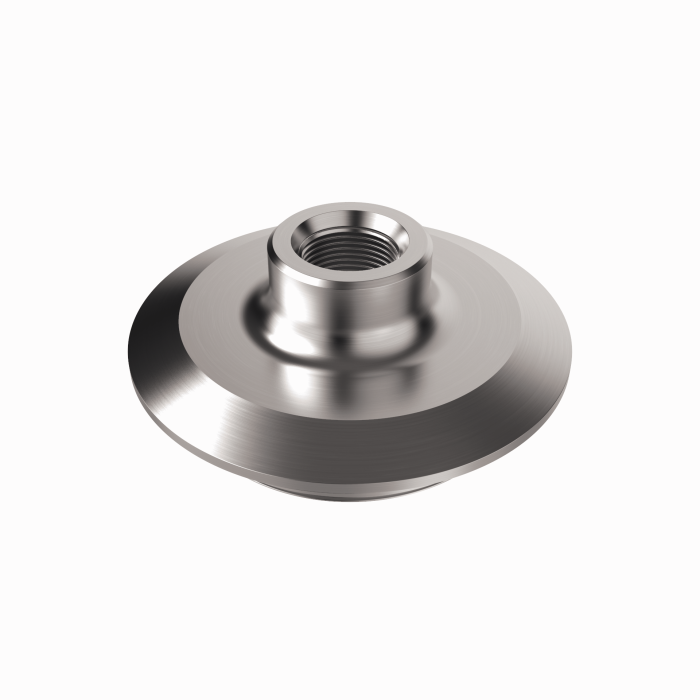

NCLS-TC50
NCLS 정전 용량 한계 레벨 센서용 G1/2″ 트라이 클램프 프로세스 어댑터 DN50, 위생 애플리케이션용 금속 씰링, 재질 316L, 최고 온도 140 °C |
100004436 |
연결 액세서리
|

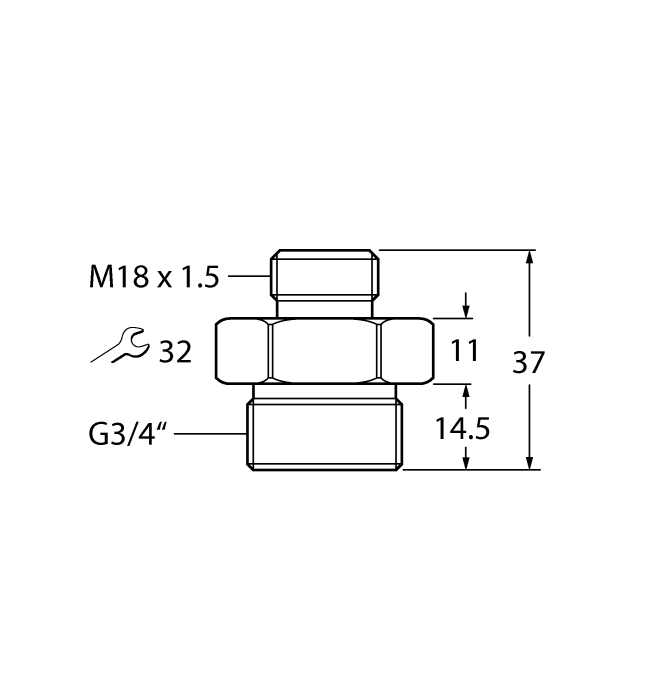

FAA-81-1.4571
시리즈 FS, FP..의 삽입형 센서용 나사식 어댑터 , 재질: 스테인리스 스틸 1.4571(316Ti), 프로세스 연결: G3/4” |
100001991 |
|

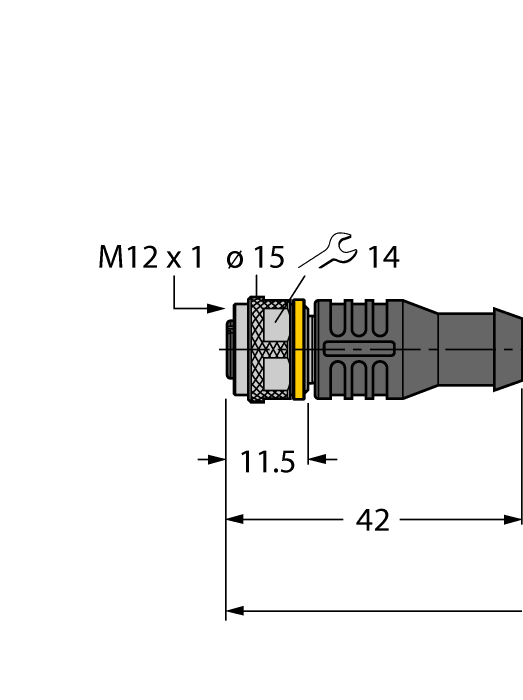

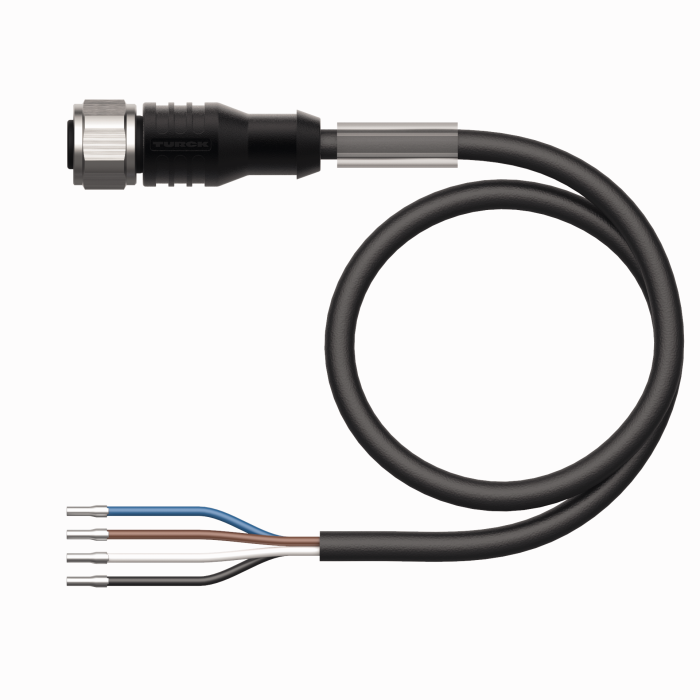

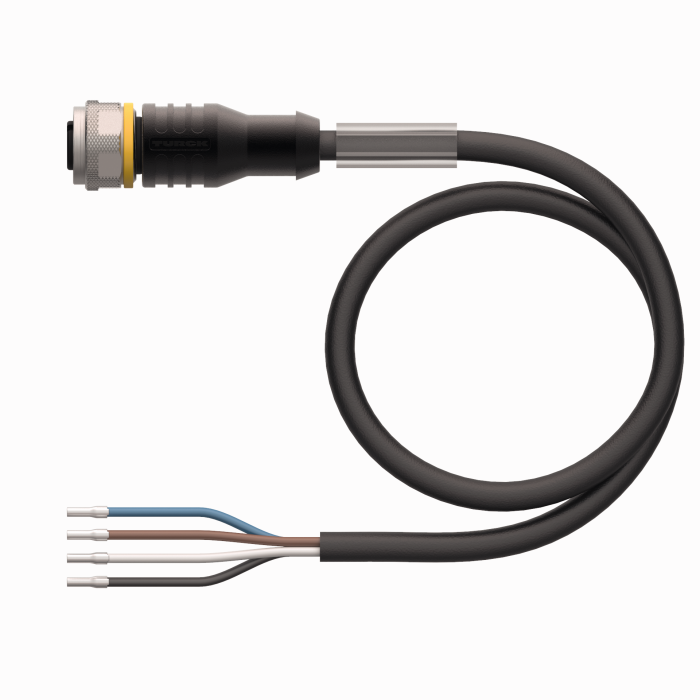

RKC4.4T-P7X2-10/TXL
연결 케이블, M12 female 커넥터, 일자형, 4핀, LED, 케이블 길이: 10 m, 재킷 재질: PUR, 검은색, cULus 승인 |
6626184 |
|
|

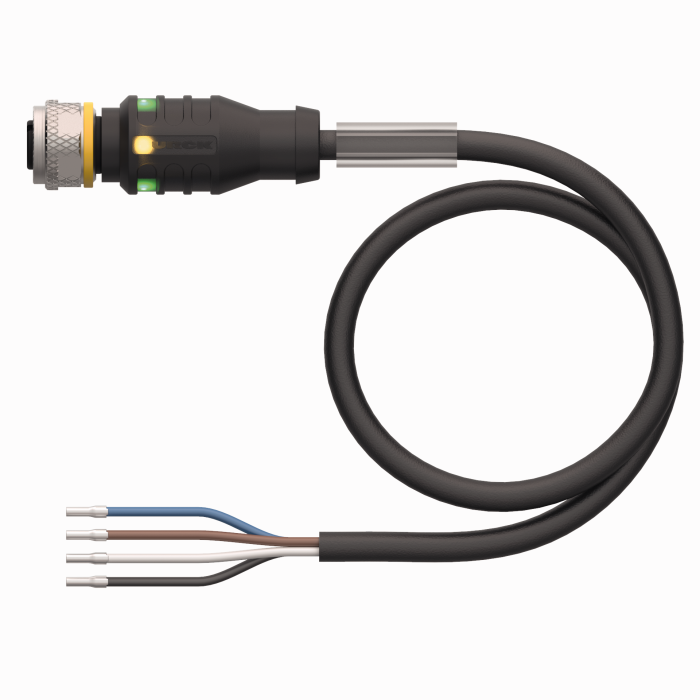

RKC4.4T-P7X2-2/TEL
연결 케이블, M12 female 커넥터, 일자형, 4핀, LED 2개, 케이블 길이: 2 m, 재킷 재질: PVC, 검은색, cULus 승인 |
6626162 |
|
|
RKC4.4T-P7X2-2/TXL
연결 케이블, M12 female 커넥터, 일자형, 4핀, LED 2개, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색, cULus 승인 |
6626795 |
|
RKCV4.4T-2/TXL
연결 케이블, M12 female 커넥터, 일자형, 4핀, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색, 스테인리스 스틸 커플링 너트, cULus 승인 |
6627544 |
|
|
RKCV4.4T-20/TXL
연결 케이블, M12 female 커넥터, 일자형, 4핀, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색, 스테인리스 스틸 커플링 너트, cULus 승인 |
6634637 |
|
RKC4.4T-2/TXL1001
연결 케이블, M12 female 커넥터, 일자형, 4핀, 케이블 길이: 2 m, 보호 재킷 재질: 아라미드 섬유, 황색, 최고 온도: 200 °C |
6628825 |
|

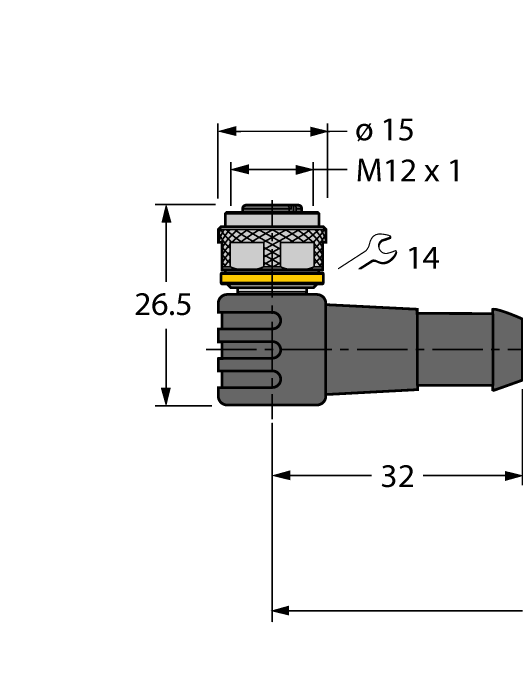

WKC4.4T-3/TXL1001
연결 케이블, M12 female 커넥터, 직각형, 4핀, 케이블 길이: 2 m, 보호 재킷 재질: 아라미드 섬유, 황색, 최고 온도: 200 °C |
6634582 |
|

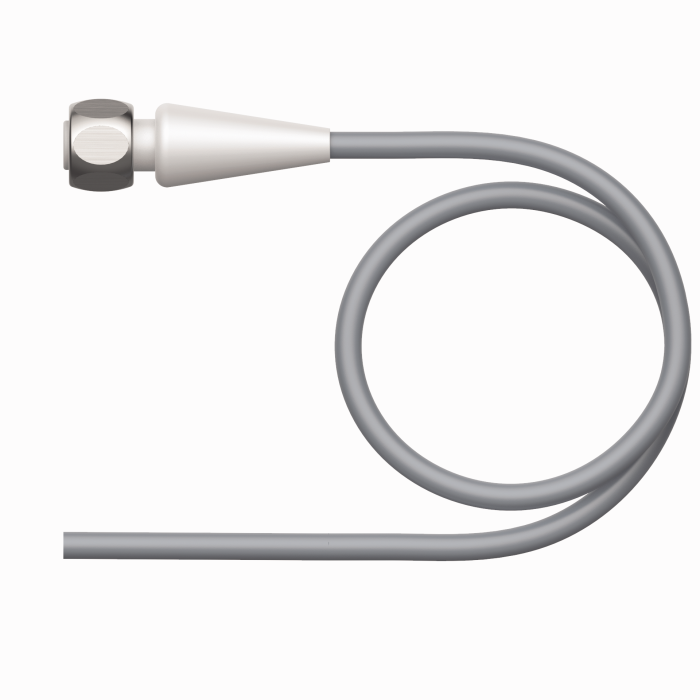

RKH4.4-2/TFE
연결 케이블, M12 female 커넥터, 일자형, 4핀, 스테인리스 스틸 커플링 너트, 케이블 길이: 2 m, 재킷 재질: PVC, 회색, 온도 범위: -25…+80 °C |
6934473 |
|
|
RKH4.4-2/TFG
연결 케이블, M12 female 커넥터, 일자형, 4핀, 스테인리스 스틸 커플링 너트, 케이블 길이: 2 m, 재킷 재질: TPE, 회색, 온도 범위: -40 °C … +105 °C |
6933086 |
|
RKC4.4T-2/TEL
연결 케이블, M12 female 커넥터, 일자형, 4핀, 케이블 길이: 2 m, 재킷 재질: PVC, 검은색, cULus 승인 |
6625013 |
기능 액세서리
|
USB-2-IOL-0002
IO-Link Master with integrated USB port |
6825482 |
