제품 RI120P1-QR20-LI2X2-H1141
미니어처 엔코더
아날로그 출력 포함
프리미엄 라인
주문 번호: 100004592- 사각형, 플라스틱
- 컴팩트, 견고한 하우징
- 다용도 설치 가능
- P1-RI-QR20 포지셔닝 요소(배송 시 포함)
- 높은 보호 등급 IP68/IP69K
- 염수 분무로부터 보호
- LED를 통해 표시되는 측정 범위
- 전자기 간섭에 내성
- 0.09° 해상도
- 3선식, 15…30 VDC
- 아날로그 출력 4…20 mA
- RLC 커플링이 없는 경우 22 mA(보통) 출력
- M12 × 1 male 커넥터, 4핀
General data
| EAN | 4047101501629 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- Encoder, absolute |
| Customs tariff number | 90318080000 |
| Country of origin | DE |
| Weight | 97 g |
Technical Data
| 엔코더 라인 | Premium-Line |
| 기술 | 비접촉식 |
| 출력 타입 | 앱솔루트 싱글턴 |
| 샤프트 유형 | 블라인드 홀 샤프트 |
| 샤프트 직경 D[mm] | 6 mm6.35 mm |

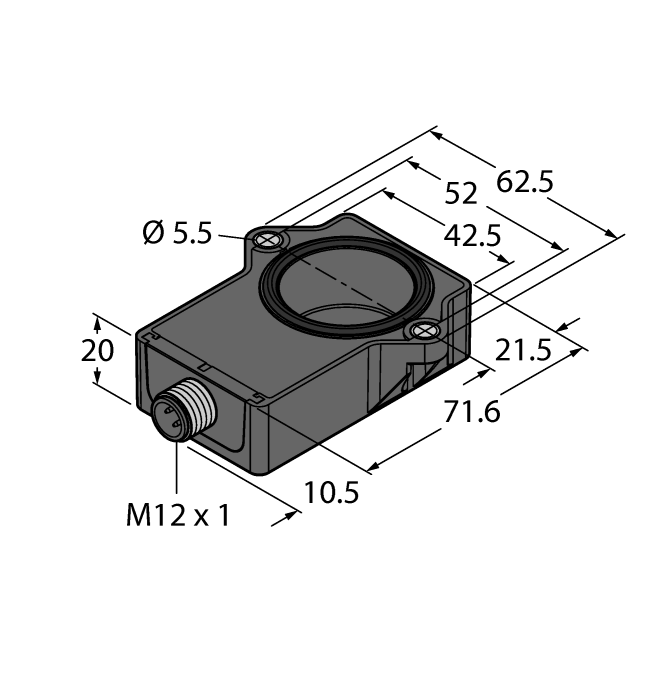

| 구조 크기 | 71.6 x 62.6 x 20 mm |
| 리셉터클 타입 | 설치 요소가 없는 리셉터클 |
| 측정 범위 | -60…60° |
| 작동 전압 | 15…30VDC |
| 출력 기능 | 아날로그 출력 |
| 전류 출력 | 4…20 mA |
| 전기적 연결 | 커넥터,M12 × 1 |
| 하우징 재질 | 플라스틱,울템 |
| 주위 온도 | -40…+70 °C |
| 보호 등급 | IP68/IP69K |
설치 액세서리
|
P1-RI-QR20
엔코더 RI-QR20용 포지셔닝 요소, Ø 6mm 샤프트용 |
1593041 |
|
P2-RI-QR20
엔코더 RI-QR20용 포지셔닝 요소, Ø 6.35mm 샤프트용 |
1593042 |
연결 액세서리
|

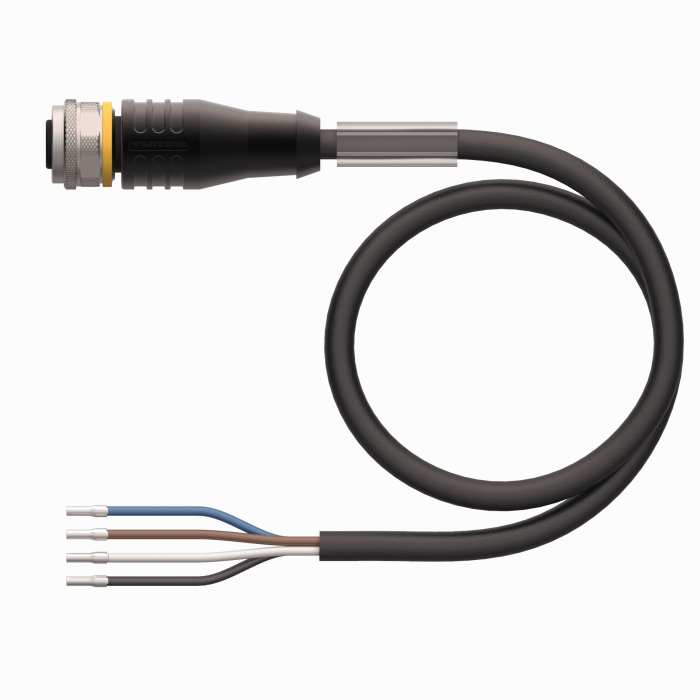

RKC4.4T-2/TEL
연결 케이블, M12 female 커넥터, 일자형, 4핀, 케이블 길이: 2 m, 재킷 재질: PVC, 검은색, cULus 승인 |
6625013 |
|
RKS4.4T-2/TEL
연결 케이블, M12 female 커넥터, 일자형, 4핀, 커플링 너트/나사의 실드, 케이블 길이: 2 m, 재킷 재질: PVC, 검은색, cULus 승인 |
6626321 |
