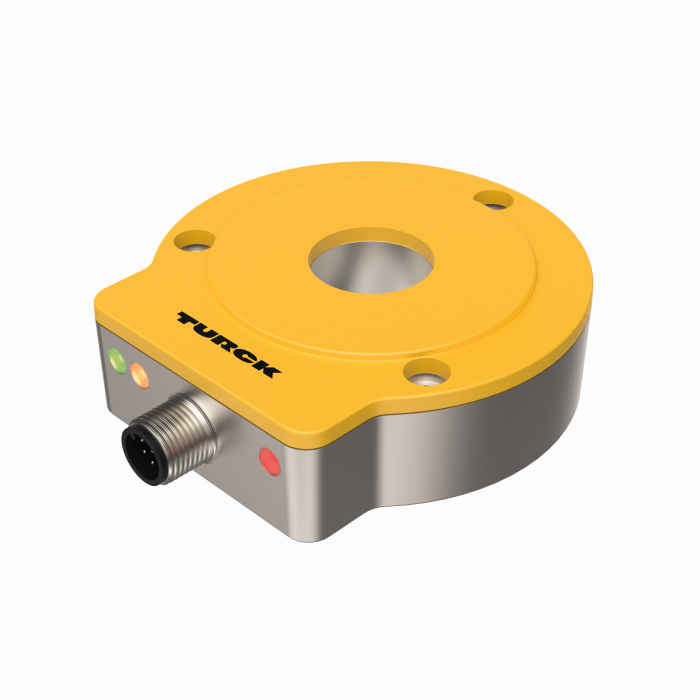

제품 RI360P0-QR24M0-HESG25X3-H1181
비접촉식 엔코더
SSI
프리미엄 라인
주문 번호: 1590905- 컴팩트, 견고한 하우징
- 다양한 설치 가능성
- LED를 통해 표시되는 상태
- 포지셔닝 요소 및 알루미늄 링 미포함
- SSI 출력
- 25 Bit, 그레이 코드형
- SSI 클록 속도: 62.5 KHz…1 MHz
- 프로그래밍 박스 USB-2-IOL-0002 및 어댑터 케이블 RKC8.302T-1,5-RSC4T/TX320을 갖춘 PACTware
- 기본 설정: 싱글턴 Bit 0…Bit 15, 멀티턴 Bit 16…Bit 21, 상태 Bit 22…Bit 24
- Easy-Teach를 통해 영점, 동기화/비동기화 작동 모드 조정 가능
- 모든 표준 SSI 마스터와 호환
- 동기화 모드에서 마스터 측에 5 µs 미만의 지터 필요
- 전자기 간섭에 내성
- 15…30 VDC
- male M12 x 1, 8핀
General data
| EAN | 4047101544718 |
| eCl@ss-Code (V5.1.4): | 27270501 -/- Encoder, absolute |
| Customs tariff number | 90318080000 |
| Country of origin | DE |
| Weight | 340 g |
Technical Data
| 엔코더 라인 | Premium-Line |
| 기술 | 비접촉식 |
| 출력 타입 | 앱솔루트 세미 멀티턴 |
| 샤프트 유형 | 할로우 샤프트 |
| 샤프트 직경 D(mm) | 6, 6.35, 9.525, 10, 12, 12.7, 14, 15.875, 19.05, 20 |

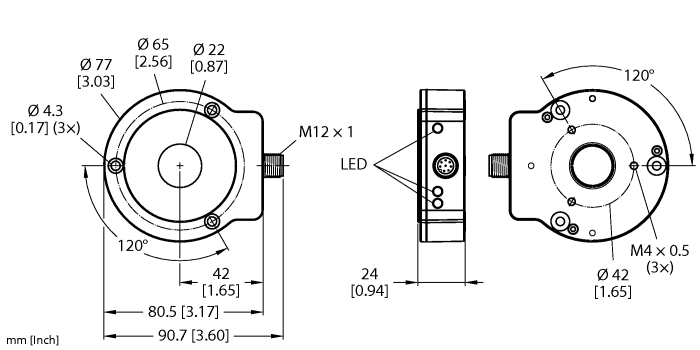

| 구조 크기 | 81 x 78 x 24 mm |
| 리셉터클 타입 | 설치 요소가 없는 리셉터클 |
| 측정 범위 | 0…360° |
| 작동 전압 | 15…30VDC |
| 통신 프로토콜 | SSI |
| 전기적 연결 | 커넥터,M12 × 1 |
| 하우징 재질 | 금속/플라스틱,ZnAlCu1/PBT-GF30-V0 |
| 주위 온도 | -25…+85 °C |
| 보호 등급 | IP68/IP69K |
데이터 시트
| German | 3123 KB |
| English | 3121 KB |
| French | 3123 KB |
| Spanish | 3122 KB |
| Czech | 3122 KB |
| Dutch | 3122 KB |
| Romanian | 3123 KB |
| Russian | 2993 KB |
| Polish | 3124 KB |
| Chinese | 3255 KB |
| Turkish | 3123 KB |
구성 소프트웨어
| IODD DTM 구성기 | 9274 KB |
| PACTware 4(HART-Com DTM 및 도움말 텍스트 미포함) | 4755 KB |
| USB IO-Link 마스터 1.1용 DTM | 4440 KB |
구성 파일
매뉴얼
승인/선언
제품 카탈로그
CAD 파일
CAD STP 파일
설치 액세서리
|
P1-RI-QR24
포지셔닝 요소, Ø 20 mm 샤프트용 |
1590921 |
|
P2-RI-QR24
포지셔닝 요소, Ø 14 mm 샤프트용 |
1590922 |
|
P3-RI-QR24
포지셔닝 요소, Ø 12 mm 샤프트용 |
1590923 |
|
P4-RI-QR24
포지셔닝 요소, Ø 10 mm 샤프트용 |
1590924 |
|
P5-RI-QR24
포지셔닝 요소, Ø 6 mm 샤프트용 |
1590925 |
|
P6-RI-QR24
Positioning element, for Ø 3/8“ shafts |
1590926 |
|
P7-RI-QR24
Positioning element, for Ø 1/4“ shafts |
1590927 |
|
P8-RI-QR24
Positioning element with blanking plug for large shafts |
1590916 |
|
M1-QR24
알루미늄 보호 링, 유도형 엔코더 RI-QR24용 |
1590920 |
|
PE1-QR24
Positioning element without adapter sleeve |
1590937 |
|
RA1-QR24
어댑터 슬리브, Ø 20 mm 샤프트용 |
1590928 |
|
RA2-QR24
어댑터 슬리브, Ø 14 mm 샤프트용 |
1590929 |
|
RA3-QR24
어댑터 슬리브, Ø 12 mm 샤프트용 |
1590930 |
|
RA4-QR24
어댑터 슬리브, Ø 10 mm 샤프트용 |
1590931 |
|
RA5-QR24
어댑터 슬리브, Ø 6 mm 샤프트용 |
1590932 |
|
RA6-QR24
Adapter sleeve, for Ø 3/8“ shafts |
1590933 |
|
RA7-QR24
Adapter sleeve, for Ø 1/4“ shafts |
1590934 |
|
RA8-QR24
설치 옵션 C용 플러그 |
1590959 |
|
SP1-QR24
실드 플레이트 Ø 74 mm, 알루미늄 |
1590938 |
|
SP2-QR24
실드 플레이트 Ø 74 mm, 알루미늄, 샤프트 피드스루를 위한 보어 구멍 포함 |
1590939 |
|
SP3-QR24
실드 플레이트 Ø 52 mm, 알루미늄 |
1590958 |
연결 액세서리
|
RKC8T-2/TXL
연결 케이블, M12 female 커넥터, 일자형, 8핀, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색, cULus 승인 |
6625142 |
|
RKC8.302T-1.5-RSC4T/TXL320
센서를 USB-2-IOL-0002 프로그래밍 장치에 연결하는 어댑터 케이블, M12 female 커넥터, 일자형, M12 male 커넥터 측 8핀, 일자형, 3핀, 케이블 길이: 1.5 m, 재킷 재질: PUR, 검은색, cULus 승인, RoHS 준수, 보호 등급 IP67 |
6625003 |
기능 액세서리
|
TX2-Q20L60
Teach adapter for inductive encoders with 8-pin male M12 x 1, for simple programming via Easy Teach |
6967117 |
|
USB-2-IOL-0002
IO-Link Master with integrated USB port |
6825482 |
