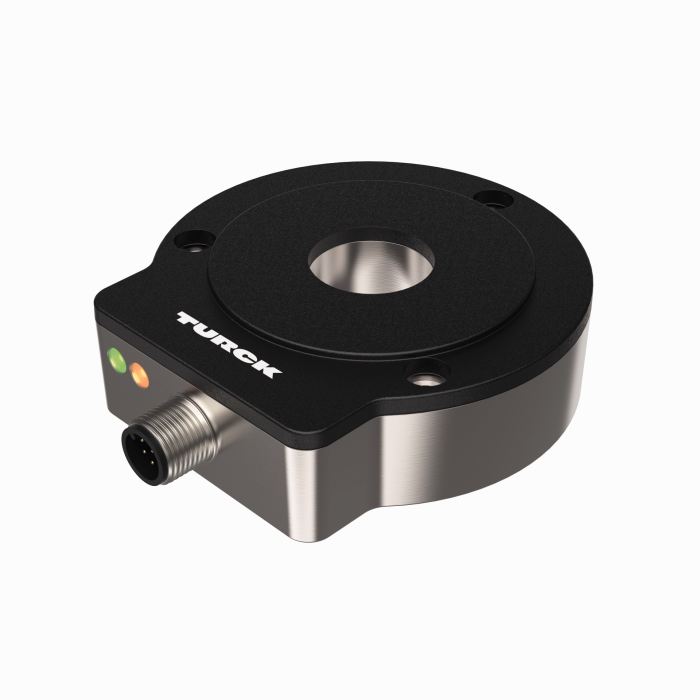

제품 RI360P0-EQR24M0-INCRX2-H1181
스테인리스 스틸 하우징을 갖춘 비접촉식 엔코더
인크리멘탈: 1…5,000 ppr
프리미엄 라인
주문 번호: 1590912- 컴팩트, 견고한 하우징
- 활성면, 플라스틱 PA12-GF30
- 하우징, 스테인리스 스틸 V4A(1.4404)
- LED를 통해 표시되는 상태
- 전자기 간섭에 내성
- 회전당 1024 펄스(기본값)
- Easy-Teach를 통해 360, 512, 1000, 1024, 2048, 2500, 3600, 4096 매개 변수화
- PACTware
- Easy-Teach를 통해 z 트랙의 위치 설정
- 버스트 기능, 절대 각위치가 Easy-Teach 펄스당 인크리멘탈 방식으로 출력됨
- 10…30 VDC
- male M12 x 1, 8핀
- 푸쉬+풀 A, B, Z, A(인버스), B(인버스)
General data
| EAN | 4047101313932 |
| eCl@ss-Code (V5.1.4): | 27270502 -/- Encoder, incremental |
| Customs tariff number | 90318080000 |
| Country of origin | DE |
| Weight | 379 g |
Technical Data
| 엔코더 라인 | Premium-Line |
| 기술 | 비접촉식 |
| 출력 타입 | 인크리멘탈 |
| 샤프트 유형 | 할로우 샤프트 |
| 샤프트 직경 D(mm) | 6, 6.35, 9.525, 10, 12, 12.7, 14, 15.875, 19.05, 20 |

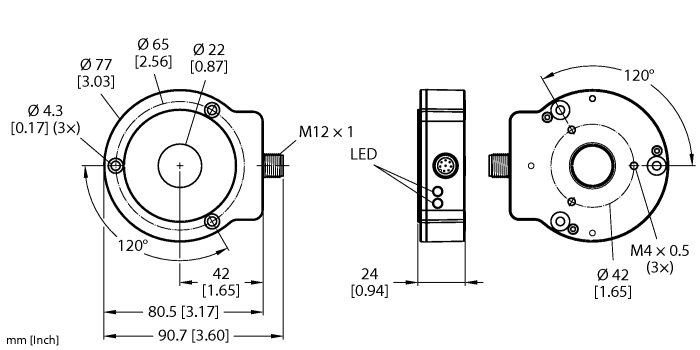

| 구조 크기 | 81 x 78 x 24 mm |
| 리셉터클 타입 | 설치 요소가 없는 리셉터클 |
| 해상도, 인크리멘탈 | 1024 ppr |
| 작동 전압 | 10…30VDC |
| 출력 기능 | 푸쉬-풀/HTL |
| 전기적 연결 | 커넥터,M12 × 1 |
| 하우징 재질 | 스테인리스 스틸/플라스틱,1.4404(AISI 316L)/PA12-GF30 |
| 주위 온도 | -25…+85 °C |
| 보호 등급 | IP68/IP69K |
데이터 시트
| German | 1996 KB |
| English | 1998 KB |
| French | 1999 KB |
| Spanish | 1998 KB |
| Czech | 1998 KB |
| Dutch | 1998 KB |
| Romanian | 1999 KB |
| Russian | 2168 KB |
| Polish | 2000 KB |
| Chinese | 2115 KB |
| Turkish | 1999 KB |
구성 소프트웨어
| IODD DTM 구성기 | 9274 KB |
| PACTware 4(HART-Com DTM 및 도움말 텍스트 미포함) | 4755 KB |
| USB IO-Link 마스터 1.1용 DTM | 4440 KB |
구성 파일
매뉴얼
승인/선언
제품 카탈로그
CAD 파일
설치 액세서리
|
PE1-EQR24
Positioning element with stainless steel compression fitting, without adapter sleeve |
1590966 |
|
M5-QR24
엔코더 RI-EQR24용 플라스틱 보호 링 |
1590965 |
|
RA1-EQR24
스테인리스 스틸 어댑터 슬리브, Ø 20 mm 샤프트용 |
1593019 |
|
RA3-EQR24
스테인리스 스틸 어댑터 슬리브, Ø 12 mm 샤프트용 |
1593020 |
|
RA4-EQR24
스테인리스 스틸 어댑터 슬리브, Ø 10 mm 샤프트용 |
1593023 |
|
SP1-EQR24
실드 플레이트 Ø 74 mm, 스테인리스 스틸 |
1590979 |
연결 액세서리
|

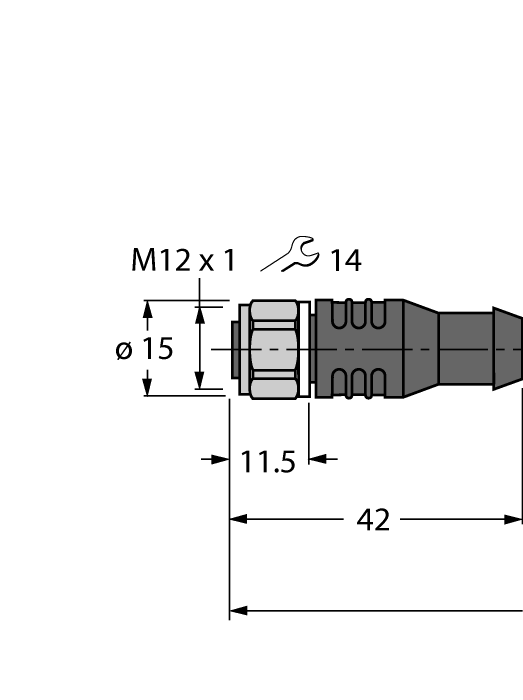

RKCV8T-2/TFW
연결 케이블, M12 female 커넥터, 일자형, 8핀, 스테인리스 스틸 커플링 너트, 케이블 길이: 2 m, 재킷 재질: PP-EPDM, 흰색 |
6934668 |
|
RKC8T-2/TXL
연결 케이블, M12 female 커넥터, 일자형, 8핀, 케이블 길이: 2 m, 재킷 재질: PUR, 검은색, cULus 승인 |
6625142 |
|
RKC8.302T-1.5-RSC4T/TXL320
센서를 USB-2-IOL-0002 프로그래밍 장치에 연결하는 어댑터 케이블, M12 female 커넥터, 일자형, M12 male 커넥터 측 8핀, 일자형, 3핀, 케이블 길이: 1.5 m, 재킷 재질: PUR, 검은색, cULus 승인, RoHS 준수, 보호 등급 IP67 |
6625003 |
기능 액세서리
|
USB-2-IOL-0002
IO-Link Master with integrated USB port |
6825482 |
|
TX2-Q20L60
Teach adapter for inductive encoders with 8-pin male M12 x 1, for simple programming via Easy Teach |
6967117 |
