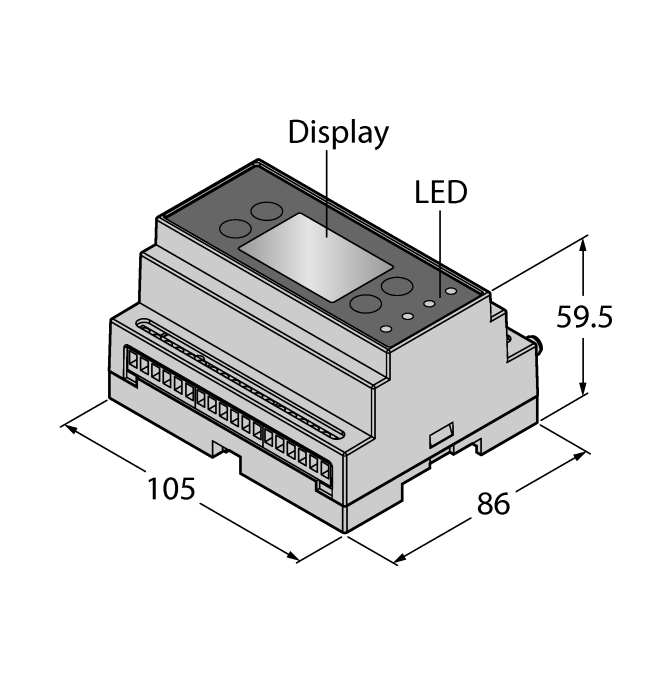

제품 DXM1000-B1R4
네트워크 컨트롤러
통합 2.4 GHz 데이터 무선 포함
Modbus RTU 및 이더넷 인터페이스
주문 번호: 3807403Alternative order number : 807403
- 내장형 신호 강도 표시기
- DIP 스위치 및 소프트웨어를 통한 구성
- LCD 디스플레이 및 구성 가능한 LED
- DX80 데이터 무선 기능
- 논리 기능(ScriptBasic 지원)
- 이메일 및 클라우드 기능, 타이밍 및 데이터 로거
- 대체 레지스트리 할당
- 작동 전압: 12…30 VDC 또는 배터리 작동
- 입력: 4 x 구성 가능(아날로그/이산형)
- 출력: 4x NMOS, 2x 4…20 mA/0…10 V, 2x 스위치 전원
- 인터페이스: RS232, RS485, 이더넷, USB
- 프로토콜: Modbus RTU, 이더넷/IP, Modbus TCP, PROFINET, CAN
General data
| EAN | 662488058104 |
| eCl@ss-Code (V5.1.4): | 27250312 -/- Communication interface, active |
| Customs tariff number | 85176200000 |
| Country of origin | US |
| Weight | 447 g |
Technical Data
| 기능 | 트리 토폴로지 |
| 장치 타입 | 노드, 네트워크 컨트롤러 |
| 디자인 | 사각형 |
| 안테나 연결 | RP-SMA female 커넥터 |
| 배터리로 작동 | 아니요 |
| 통신 프로토콜 | EtherNet/IP, Modbus TCP, Modbus RTU, PROFINET, RS232, RS485 |
| 입력 유형 | NPN/PNP/0…20 mA/0…10 V/10k 서미스터/카운터 |
| 출력 유형 | NMOS/0…20 mA 또는 0…10 V |
| 전기적 연결 | 나사 터미널 |
| 하우징 재질 | 플라스틱,PC,회색 |
| 주위 온도 | -20…+60 °C |
| 보호 등급 | IP20 |
연결 액세서리
|
BWC-LMRSFRPB
Surge protection, bulkhead fitting, RP-SMA type |
3079296 |
|

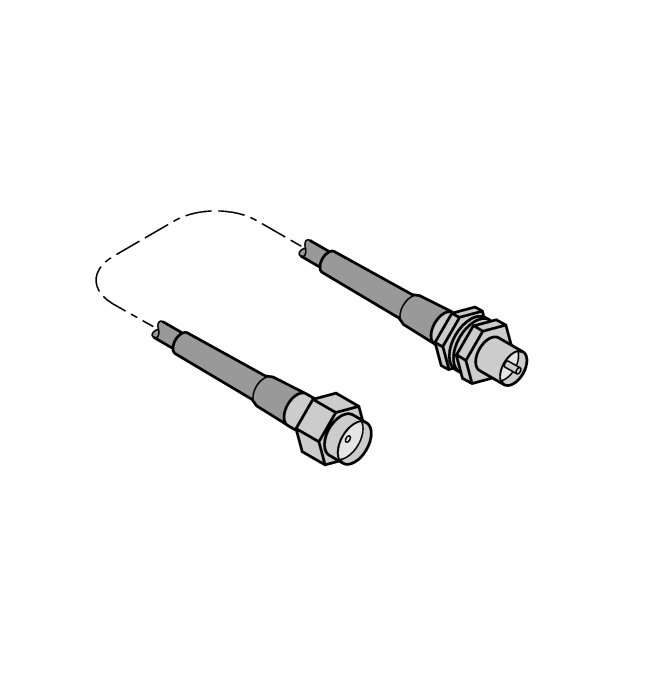

BWC-1MRSFRSB0.2
Antenna extension, RP-SMA on RP-SMAF bulkhead fitting, 0.2m, RG58, loss 1.05 dB/m |
3078544 |
|
|
BWC-1MRSFRSB1
Antenna extension, RP-SMA on RP-SMAF bulkhead fitting, 1 m, RG58, loss 1.05 dB/m |
3078337 |
|
|
BWC-1MRSFRSB2
Antenna extension, RP-SMA on RP-SMAF bulkhead fitting, 2m, RG58, loss 1.05 dB/m |
3078338 |
|
|
BWC-1MRSFRSB4
Antenna extension, RP-SMA on RP-SMAF bulkhead fitting, 4m, RG58, loss 1.05 dB/m |
3077488 |
|

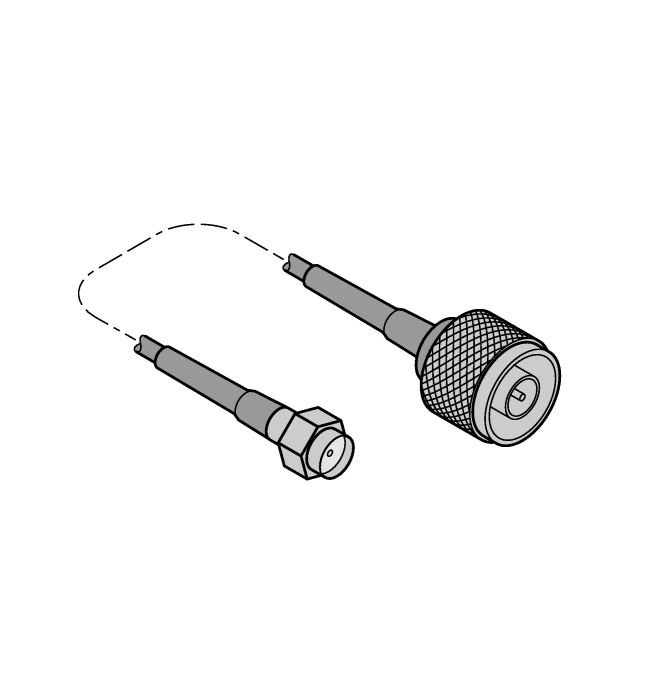

BWC-1MRSMN05
Antenna extension, RP-SMA on N-male, 0.5 m, RG58, loss 0.56 dB/m |
3077486 |
|
|
BWC-1MRSMN2
Antenna extension, RP-SMA on N-male, 2m, RG58, loss 0.56 dB/m |
3077820 |
|

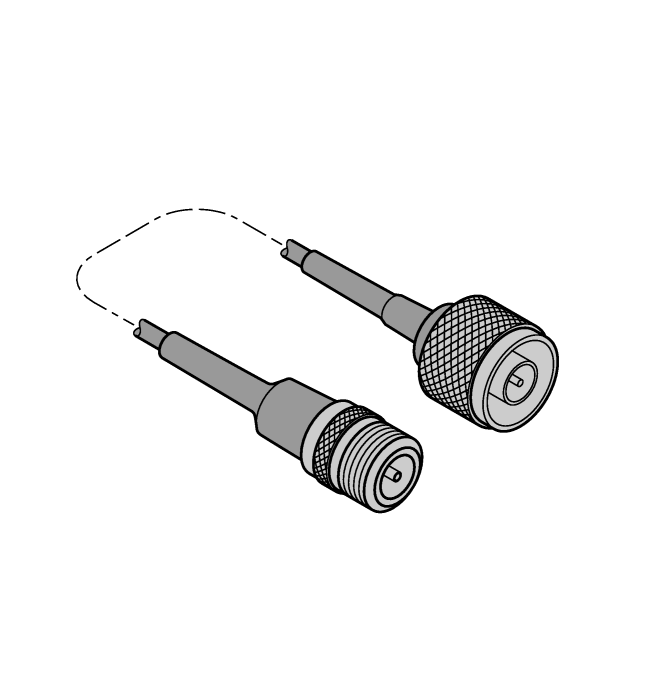

BWC-4MNFN3
안테나 확장, N male 커넥터-N female 커넥터, 케이블 길이: 3 m, LMR400, 동축, 손실: 0.22 dB/m |
3077489 |
|
|
BWC-4MNFN6
Antenna extension, N-male on N-female, 6m, LMR400, coaxial, loss 0.22 dB/m |
3077490 |
|
|
BWC-4MNFN15
Antenna extension, N-male on N-female, 15 m, LMR400, coaxial, loss 0.22 dB/m |
3077821 |
|
|
BWC-4MNFN30
Antenna extension, N-male on N-female, 30m, LMR400, coaxial, loss 0.22 dB/m |
3077822 |
|

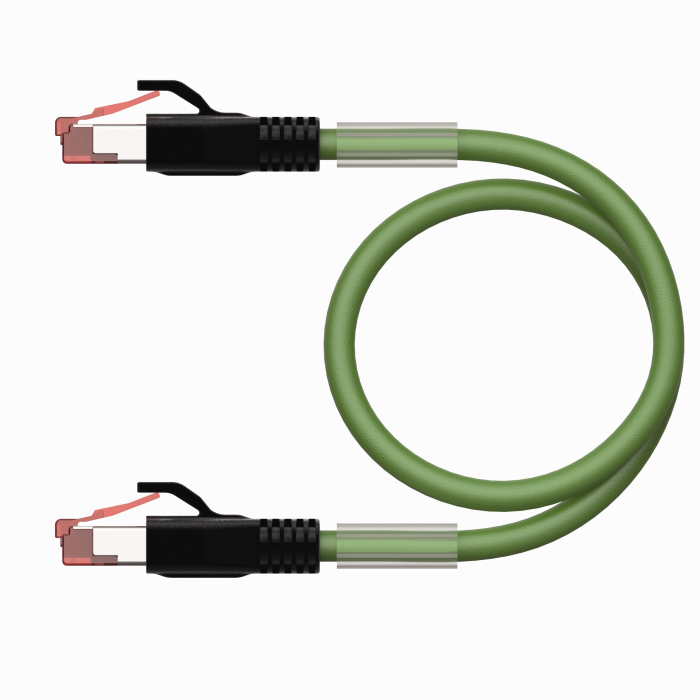

RJ45S-RJ45S-4414-0.5M | 6441421 |
|

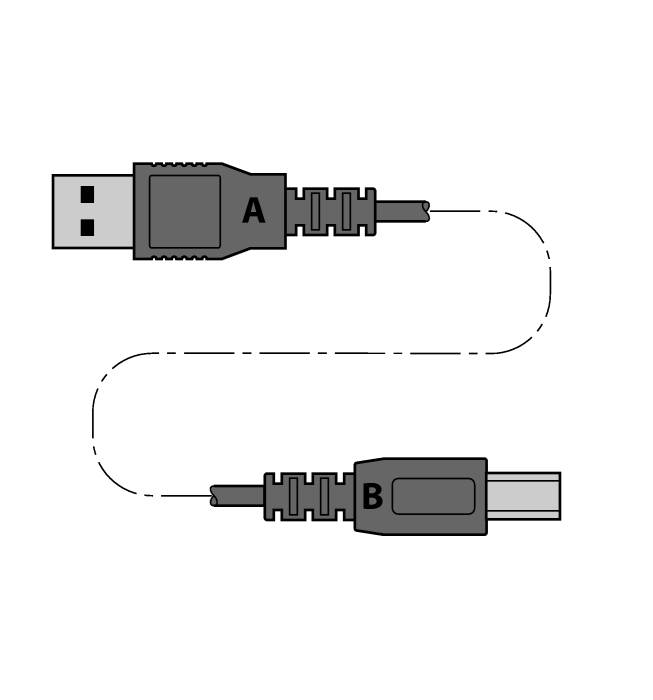

USB 2.0 CABLE 1.8M | 6827387 |
기능 액세서리
|

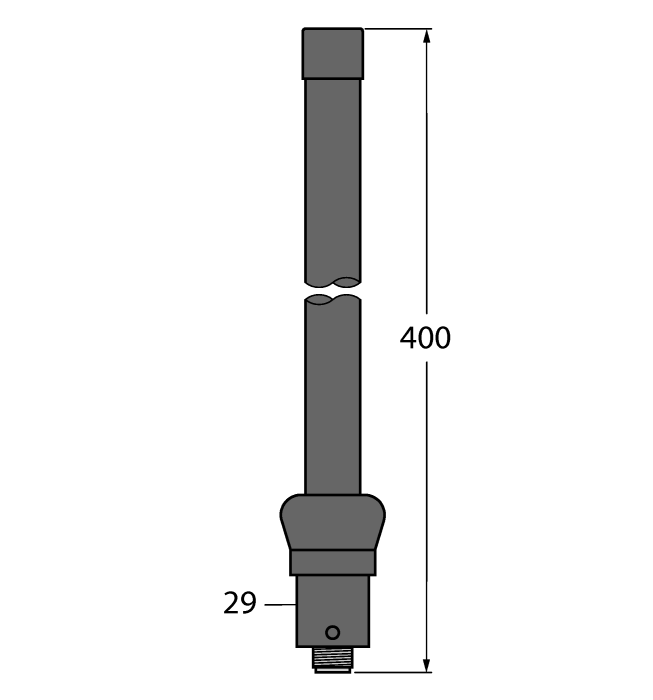

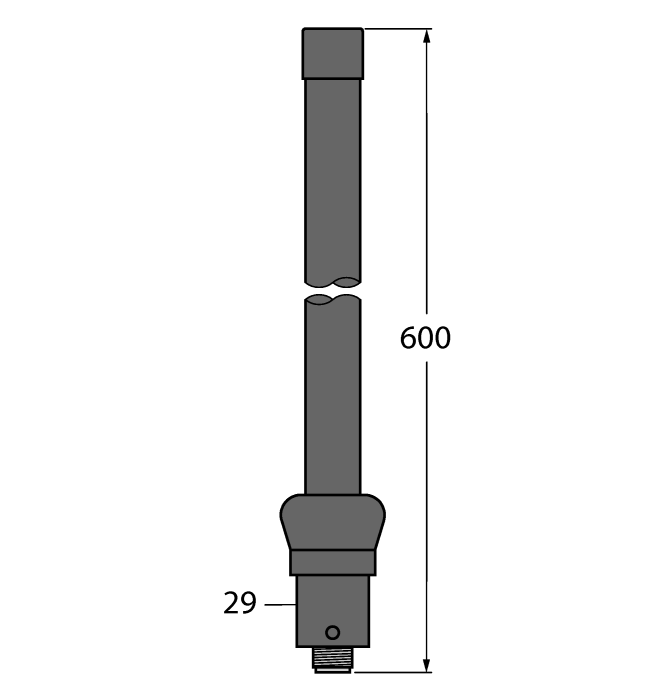

BWA-2O6-A
External antenna 6 dBi, N-female |
3081081 |
|
BWA-2O8-A
External antenna 8.5 dBi, N-female |
3081080 |
|

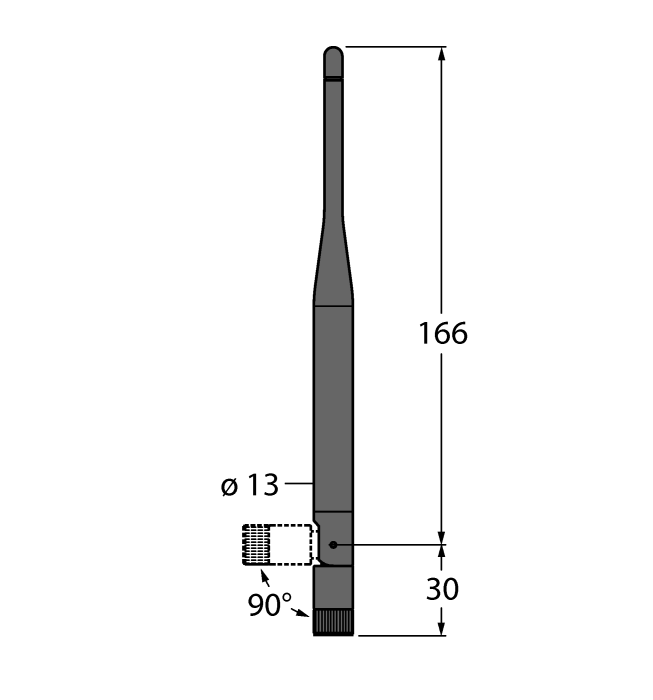

BWA-2O2-C
Internal antenna 2 dBi, RP-SMA male, standard |
3077816 |
|

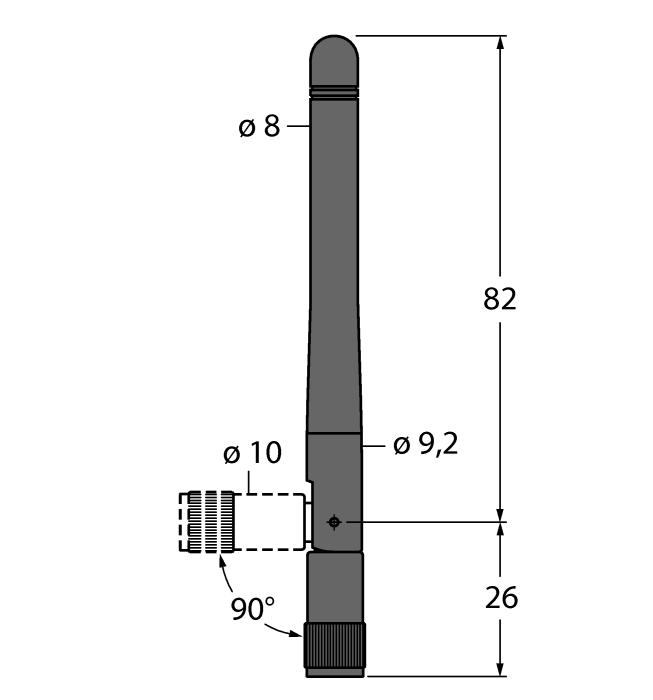

BWA-2O5-C
Internal antenna 5 dBi, RP-SMA male |
3077817 |
|

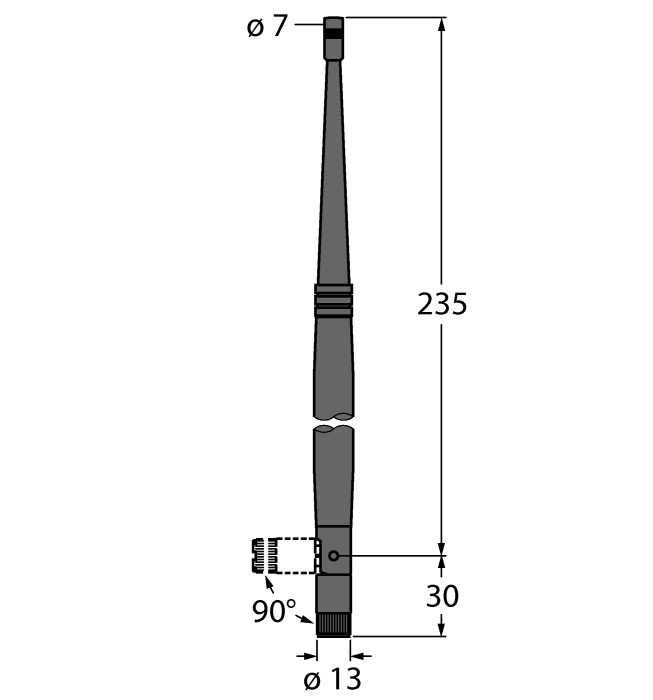

BWA-2O7-C
Internal antenna 7 dBi, RP-SMA male |
3077818 |
|

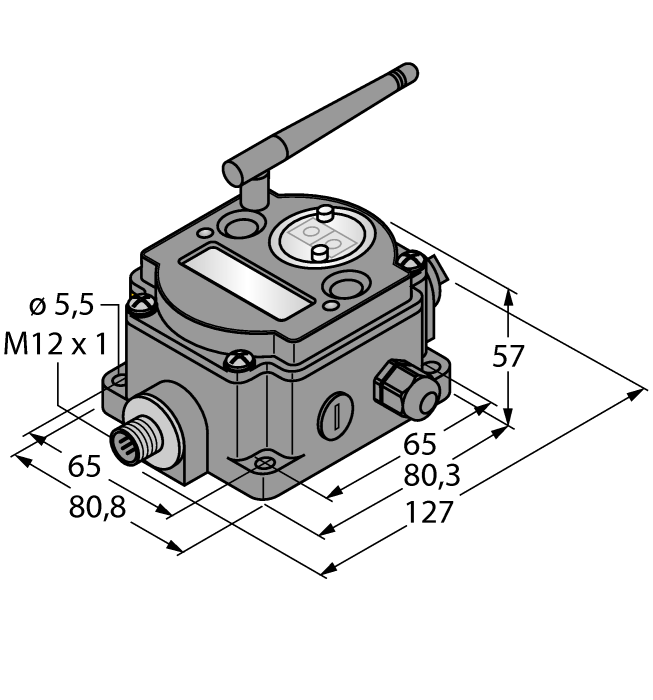

DX80DR2M-H2
Data Radio, 2.4 GHz, external antenna, RS485 interface, inputs: 4 × PNP 2 × 0…20 mA, outputs: 4 × PNP 2 × 0…20 mA |
3013105 |
